在半導體圈,我們已經習慣了“封裝”這個詞,但對量子光子計算的研究者來說,封裝不是末端工藝,而是決定成敗的核心工程問題。
ECTC 2025 的一場特別會議上,Xanadu、NTT、Senko、Resolute Photonics 四家量子光子先鋒企業共同拋出一個信號:
量子計算的落地,不再卡在理論,不再卡在算法,而是卡在封裝和系統工程上。
「我們不是沒有量子比特,而是連接不了」

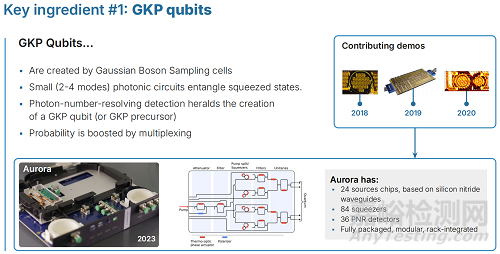

你或許聽說過 GKP qubits、硅光子芯片、低溫超導,但你未必真正理解,為什么哪怕一個 9 個 Wigner 函數負值區的 GKP qubit 被完美制造出來了,我們?nèi)匀浑x“實用量子計算”那么遠?

ECTC 這次展示的 Xanadu 架構 Aurora,把痛點講透了:

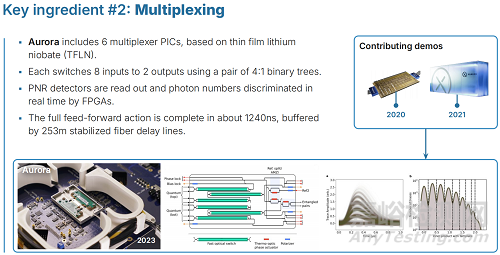

一臺機器,需要 84 個squeezer模塊、12 個MUX芯片、5 個QPU芯片、60 條相干光纖連接。
量子門操作完全依賴實時時鐘驅動+前饋機制,需要在 1.24 微秒內完成探測與反饋。

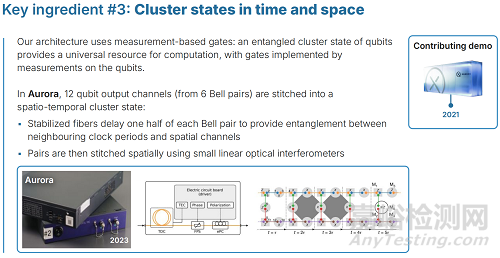

模塊之間必須形成一個穩定的時空簇態(cluster state),誤差累積極快。

這背后隱含著一句現實:
在量子系統中,光不是“連接信號”,光本身就是計算的一部分。
而任何微小的耦合損耗、延遲失配、熱噪聲,都會讓整個系統崩盤。
「從封裝看本質:量子芯片的終極需求是系統級異構集成」
本次會議的最大亮點,是對“封裝”的重新定義。
不是 wire bonding,不是 BGA,也不是傳統 2.5D 或 FOWLP,而是一種極端條件下的系統級異構集成平臺。

來自 Resolute Photonics 的 Richard Pitwon 提出關鍵點:
光子、電子、超導三種物理機制需要在同一個封裝框架內協同工作,封裝平臺必須橫跨溫區、電學、光學、量子相干的多維統一。
這句話翻譯過來就是:傳統封裝講的是物理連接,量子封裝講的是物理保真。

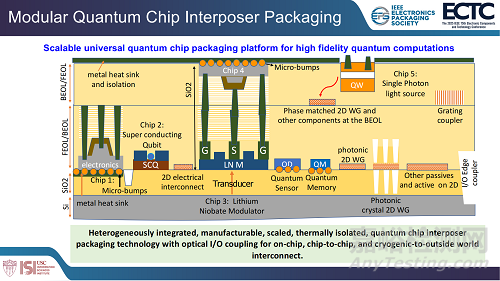

在 Aurora 的封裝系統中,你能看到什么?
電芯片、量子比特芯片、光調制器、光探測器全都通過微凸點連接在中介層(interposer)上;
相干光耦合器件需同時支持邊耦合 + 光柵耦合;
熱沉結構必須保持絕熱性同時支持散熱(這是個悖論);
多芯片系統要做到cryogenic-to-room溫區的光耦合互通。
這套封裝架構,是實用量子計算之前,必須跨越的地獄之門。
未來十年的量子計算,不是拼 qubit 數量,而是拼連接損耗。
「損耗,不只是性能指標,是量子可行性的門檻」
所有報告講得最多的一個詞:loss(損耗)。
在經典光通信里,損耗是指標;但在量子系統里,損耗就是“生死線”。
在 Aurora 的系統級評估中,三項關鍵路徑的損耗如下:
|
路徑 |
2022年系統 |
2024目標 |
容忍上限(FTQC) |
|
squeezer → PNR detector |
3.6 dB |
0.5 dB |
0.044 dB |
|
squeezer → QPU |
13 dB |
2.0 dB |
0.12 dB |
這意味著,目前系統哪怕優化到極致,也距離“容錯量子計算”還差一個數量級。
但也正是在這個“缺口”上,封裝工藝成為焦點:

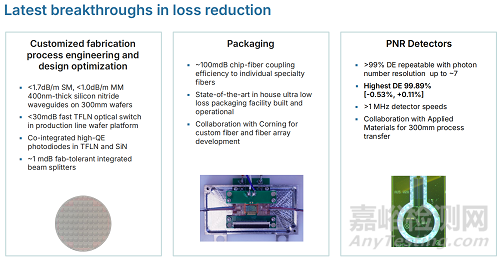

Xanadu 在報告中提到,他們內部自建了 亞 0.2 dB 光纖耦合損耗的封裝平臺;
與 Corning 合作開發專用低損耗光纖陣列;
與 Applied Materials 合作將 TFLN 與 SiN 集成工藝推進到 300mm。

低損耗,才是當前量子封裝中最硬的硬科技。
「包裝服務不是配套,是量子計算的護城河」

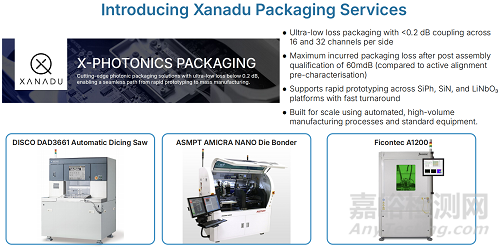

另一個耐人尋味的動作,是Xanadu推出了量子封裝服務(Xanadu Packaging Services)。
注意,這不是“Foundry-as-a-Service”,而是“Packaging-as-a-Platform”。
為什么要這么做?
光子系統的工藝鏈條高度復雜,跨越 SiN、LiNbO?、TFLN、PD、MUX;
每一套封裝流程都需要匹配高耦合效率、低熱擴張系數、亞納秒級路徑均衡;
通用 Foundry 無法提供“足夠可靠”的鏈條,他們必須自建產業鏈。

這也是一個關鍵判斷:
誰掌握了高保真的量子封裝平臺,誰就有可能定義未來的光子量子計算架構標準。
這就像在早期 CMOS 工藝中,ASML 用光刻鎖死了生態位,而今天的量子光子,誰能“低損耗 + 可批產 + 高集成”,誰就有機會“坐莊”。
量子芯片可能是通用的,但量子封裝,永遠是定制的。
「結語:產業的未來,不靠算法,靠封裝工程師」
如果你是半導體行業從業者,過去十年你看過太多關于“量子計算”的炒作、PPT、融資、演講。
但這次 ECTC 2025 給了一個全然不同的視角:
光子系統要落地,封裝工程師才是真正的命門;
系統級驗證 + 模塊級重復性 + 批量制造能力,才是推進行業前行的主力;
封裝平臺的建立,不再是 IC 廠商的配套工程,而是成為量子計算企業最重要的 IP 資產。
Xanadu、NTT、Senko、Resolute 這些企業,在報告里沒有講夢想,他們講的是微凸點、熱膨脹系數、穩定光纖耦合和 QPU 模塊間損耗匹配。
我們終于進入了一個“物理實現優先”的階段。
量子計算不是革命的開始,而是工程的勝利。
