0引 言

電泳流淌是電泳車身上常見的外觀缺陷，主要表現為電泳涂層上的流痕或泡沫。電泳流淌易發生于車身鈑金縫附近，其根本原因是車身經電泳主槽后，部分電泳液積存在鈑金縫內形成的兜液口袋，無法通過沖洗，瀝干帶出。濕膜車身將這些積存在壓合邊縫隙內的電泳槽液帶入烘干爐后，經加熱后沸騰流出或飛濺到車身上，烘干后產生缺陷。

壓合邊電泳流淌缺陷產生在車身外露面時，需要在面漆噴涂前做打磨處理，否則將直接影響車身外觀。面漆噴涂前打磨返修會額外消耗人力工時、打磨輔材、修補漆材料成本。此外，一些嚴重的流淌打磨會破壞車身電泳層，甚至是磷化層和鍍鋅層，使得車身防腐效果大打折扣。打磨后產生的漆渣碎屑難以全面清除，部分打磨碎屑?xì)埩粼诹魉鄣人澜?，造成后續面漆噴涂的臟點，帶來次生缺陷和返修成本。針對壓合邊電泳流淌問題，目前行業主要控制的方法有烘干前預吹掃、工裝接流淌、烘干溫度優化、瀝干曲線調整等。

核心思路是在源頭減少壓合邊兜液并在烘干前將夾縫內積液排出。本研究對 T 車型 3 處高頻嚴重的壓合邊流淌缺陷進行了統計分析，并針對流淌產生源頭采取改進措施，成功消除流淌缺陷。

1T車型高頻壓合邊流淌問題

1.1 前蓋壓合邊

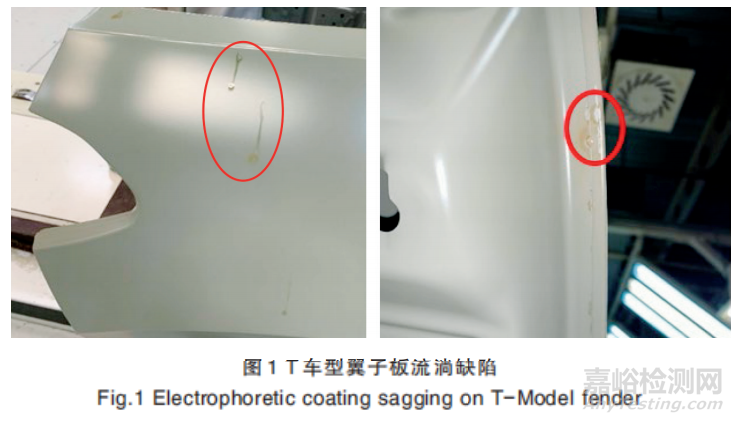

T 車型的翼子板上出現流淌缺陷，且嚴重缺陷分散成多個液滴，最大長度超 6 cm，需進行大面積打磨，嚴重影響生產效率和質量。經觀察，該缺陷為前蓋壓合邊內積液滴落到翼子板后流淌產生，流淌狀態見圖 1。統計了約 800 臺 T 車型前蓋翼子板流淌數據，統計結果如下：左側翼子板流淌缺陷率為 98%，超過 3 cm 長度的流淌缺陷率為 86%；右側翼子板流淌缺陷率為 16%，超過 3 cm 長度的流淌缺陷率為 4%，左右側存在顯著差異。

1.2 后蓋直線壓合邊

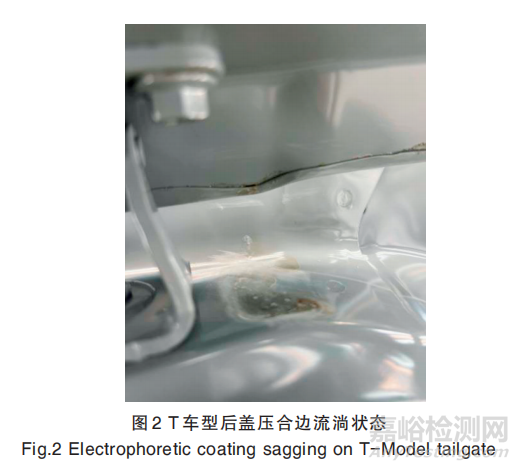

T 車型后蓋直線壓合邊處可見電泳流淌缺陷，嚴重缺陷會滴落到下方流水槽上，見圖 2。該缺陷所在位置空間狹窄，打磨返修困難，消耗大量工時，且打磨碎屑易沉積，造成面漆后次生缺陷，亟需從根本上解決流淌問題。共統計了約700臺T型車后蓋直線壓合邊，左側缺陷率 26%，右側缺陷率 18%，均發生于折邊較短位置，其中約有30%的缺陷會滴落到流水槽上。

1.3 后蓋 R 角壓合邊

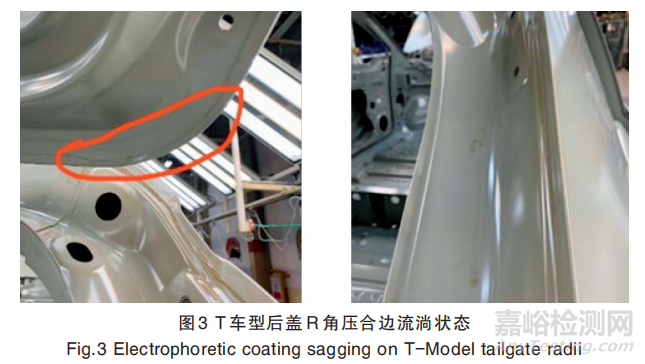

T 車型后蓋 R 角壓合邊可見流淌缺陷，且部分滴落到流水槽上的形成的濕痕較大（15~20 cm），見圖3。此處的缺陷需要進行大面積打磨和補漆，造成嚴重的成本浪費。統計了約 800 臺 T 型車后蓋 R 角壓合邊，左側 R 角流淌缺陷率在 63%，右側 R 角流淌缺陷率在 56%，流水槽長度超 10 cm 的流淌占比約 15%。

2原因分析及優化措施

2.1 前蓋壓合邊

2.1.1 原因分析

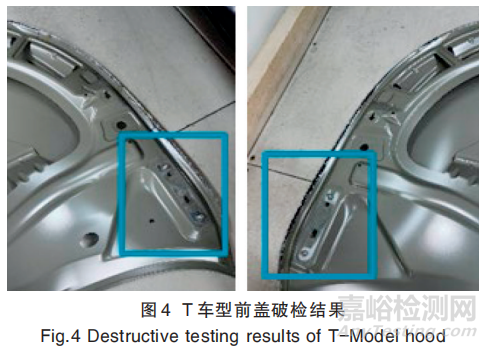

T 車型前蓋壓合邊的焊接采用的是 CMT 焊技術（冷金屬過渡焊接），此工藝能有效減少焊渣飛濺的產生，節省焊接成本。為保障 CMT 焊接質量，涂膠時的軌跡需要避讓焊接位置，此時易在壓合邊形成空腔。對有流淌缺陷前蓋壓合邊進行了破檢驗證，分析積液形成的條件并對比左右側的差異，破檢后結果如圖 4所示。經破檢發現，缺陷產生的 CMT 焊點周圍左右前蓋折邊內折邊膠軌跡存在顯著差異。在缺陷較為嚴重的左側，涂膠軌跡整體偏向內側，破檢后在折邊面上無膠，說明支撐膠未能全部填充壓合后空腔。而右側對稱位置的涂膠軌跡更靠近外側，破檢后在折邊面上有膠，空腔被支撐膠全部填滿。由此可以判斷，缺陷原因是電泳槽液在壓合邊空腔內積存，烘干時滴落至翼子板上造成。

2.1.2 優化措施

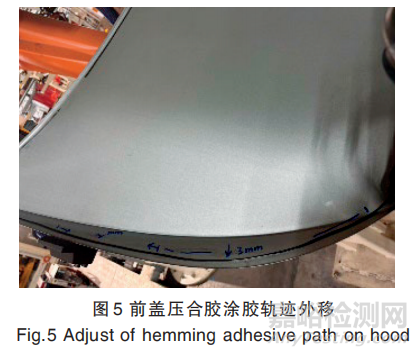

為減少壓合后形成的空腔，考慮將左側壓合膠軌跡向外遷移，使其更好地填充壓合邊空腔，變更方式見圖 5。前蓋左側涂膠軌跡外移共進行 4 輪實驗，分別外移 1 mm、2 mm、3 mm、4 mm，各驗證 50 臺車并進行缺陷統計。隨著涂膠軌跡的外移，左側缺陷率逐漸下降，同時缺陷程度有明顯改善。但當外移至 4 mm時，產生壓合溢膠問題，影響后續 PVC 工藝，因此選擇將左側涂膠軌跡外移 3 mm，此時，整體缺陷率下降至2%，同時未發現 PVC 氣泡，前蓋缺陷得到有效改善。

2.2 后蓋壓合邊

2.2.1 原因分析

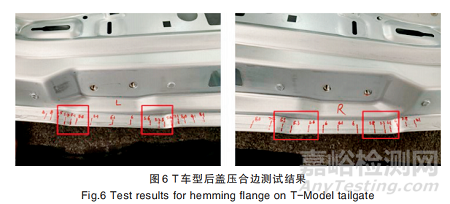

缺陷出現位置壓合邊長度目視較其他位置短，因此推測是由于壓合邊尺寸偏短，導致壓合封閉不完全，使得電泳槽液進入壓合縫隙后造成缺陷。對缺陷高發位置壓合邊長度進行測量，發現流淌產生位置的壓合邊尺寸大多在 5.2~5.4 mm，較無流淌位置 6~8 mm短，測量結果如圖 6 所示。

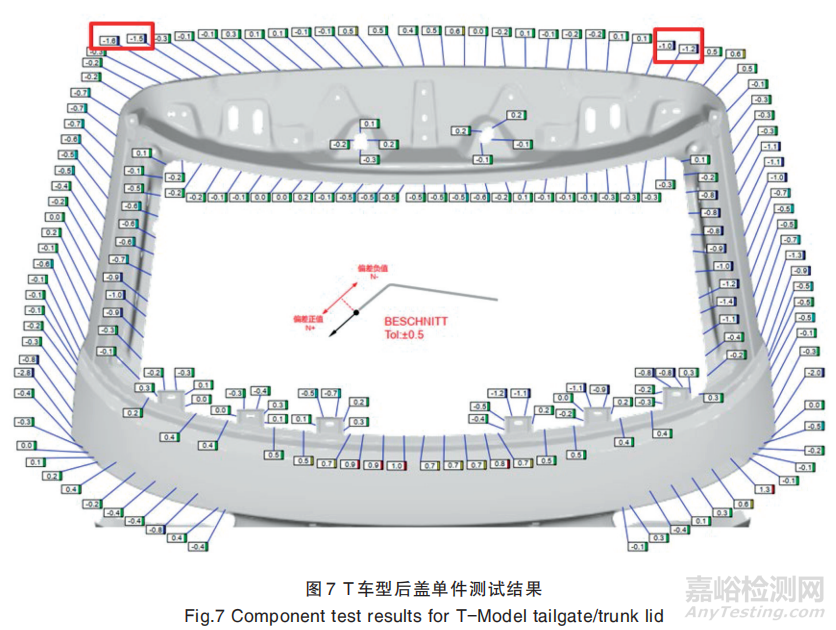

為進一步確認壓合邊偏短的原因，對后蓋壓合前單件進行了尺寸測量，測量報告見圖 7。單件測量結果表明，缺陷發生位置尺寸存在-1.0~1.6 mm 的偏差。由此確認，缺陷產生的源頭在于沖壓單件存在尺寸偏差，導致焊裝在壓合后壓合邊偏短，壓合邊短導致壓合密封不完全，使得電泳槽液在壓合邊縫隙內積存，產生電泳流淌缺陷。

2.2.2 優化措施

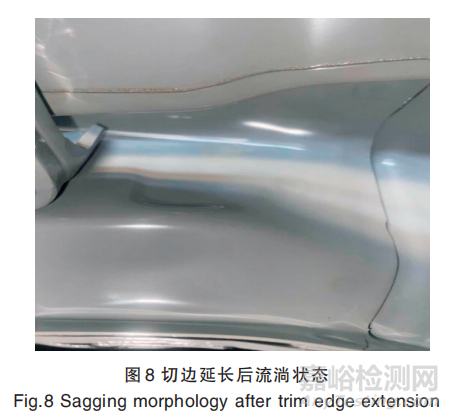

根據檢測結果，在沖壓后蓋單件時，將此處切邊延長 1.0 mm。小批量生產 20 件，驗證壓合后狀態以及電泳后流淌狀態。結果表明，將后蓋單件切邊延長后，壓合邊長度均在 6.3 mm 以上，且后蓋流淌完全消除，狀態見圖 8。經過批量更改將措施固化后，統計了 500 臺車的缺陷狀態，進一步驗證措施有效性。結果表明，將切邊延長后，后蓋流淌缺陷率降至 0.8%，缺陷得到有效控制。

2.3 后蓋 R 角壓合邊

2.3.1 原因分析

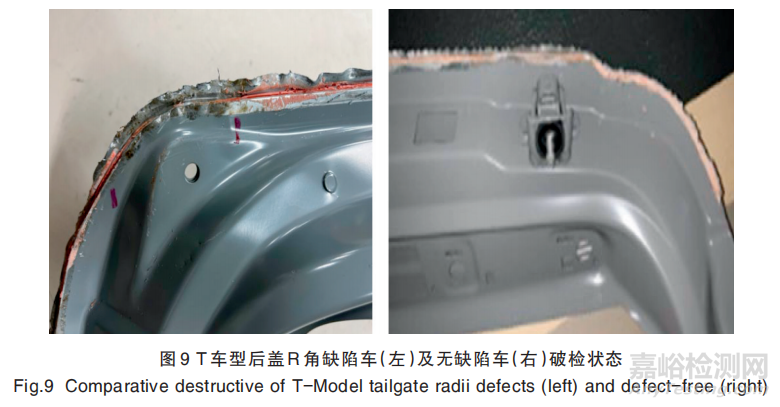

從后蓋 R 角處滴落流淌狀態判斷，R 角內存在較大的積液空間。對缺陷后蓋和無缺陷后蓋進行破檢對比，破檢后狀態如圖 9 所示。從破檢結果可以看出，缺陷后蓋 R 角壓合邊內支撐膠填充明顯不足，形成多段無膠空腔。無缺陷后蓋 R 角壓合邊內支撐膠填充完整，整體壓合后無空腔存在。無膠空腔的產生是后蓋 R 角形成流淌缺陷的直接原因。為進一步源頭分析膠量差異的原因，對焊裝該處涂膠機器人進行了觀察分析。觀察發現當前的涂膠機器人清理頻次為 150 臺車/次，而在約 80 臺車后，涂膠槍頭已經出現少量堆積殘膠，影響涂膠軌跡，導致涂膠不均勻而產生空腔。

2.3.2 優化措施

針對分析原因，并綜合考慮成本，將焊裝涂膠機器人的清理頻次由當前 150 臺車/次提高至 80 臺車/次，降低殘膠的影響。變更后跟蹤 200 臺車狀態，后蓋 R 角流淌缺陷率左側降低至 8%，右側降低至 10%，且滴落流水槽的流淌長度顯著降低，均在 5 cm 以內。為進一步提高支撐膠填充穩定性，將支撐膠量增加 10%，確保在不溢膠的情況下盡可能填充空腔。膠量增加后跟蹤了 500 臺車流淌狀態，蓋 R 角缺陷率下降至 1%，且流水槽上無滴落的流淌缺陷，不需要人工打磨處理，降低了返修成本。

3結 語

鈑金壓合邊由于其結構的特殊性，是流淌缺陷形成的高發區。本研究以 T 車型的 3 處嚴重的壓合邊流淌為基礎，分析得出壓合邊流淌產生的根本原因均是壓合后存在空隙，導致電泳槽液積存。壓合邊空隙的產生則與焊裝支撐膠、單件尺寸、壓合邊長度等因素密切相關。針對不同的原因制定了相應的措施，成功解決了實際生產過程中的質量問題，為行業解決流淌問題積累了一些經驗，也為新車型設計時如何避免流淌產生提供了一定思路。
