本報告針對現代微波電路中QFN封裝器件應用時出現的諧振問題,系統總結了《QFN封裝器件應用電路諧振分析與解決方法研究》一文的核心研究成果。隨著第四代微波集成電路向高密度集成方向發展,QFN封裝器件因具有尺寸小、散熱性能好等優點而被廣泛應用,但在微波頻段應用時易產生諧振現象,導致電路插損增加、平坦度惡化。本文通過理論分析與仿真驗證,揭示了諧振產生機理,提出了有效的解決方案,對高密度微波電路設計具有重要指導意義。
第一章 引言
1.1 研究背景與意義
現代微波通信、雷達、制導系統等電子設備快速發展,對微波電路的高密度集成和小型化提出更高要求。QFN封裝作為一種重要的集成電路封裝形式,具有尺寸小、散熱性能好、結構穩定等優點,在低頻和數字電路中廣泛應用。然而,當QFN封裝應用于微波頻段時,射頻輸出引腳與周圍引腳及接地平面之間易形成缺陷結構,引發諧振現象,導致電路性能嚴重惡化。
本研究針對某款QFN封裝器件在Ku波段(10-20GHz)應用時出現的諧振問題,通過理論分析和仿真驗證,深入探究了諧振產生機理,并提出了有效的解決方案。該研究對提高微波電路設計可靠性、推進高密度集成技術發展具有重要理論和實踐價值。
1.2 問題描述與挑戰
QFN封裝器件在微波頻段應用時,其射頻輸出引腳與周圍引腳及接地平面之間會形成特殊的電磁場分布。當電路設計不當時,這種場分布會引發諧振,導致在特定頻率點出現插損急劇增加的現象。該問題具有以下特點:
諧振頻率點通常出現在工作頻段內,對電路性能影響顯著;諧振現象具有窄帶特性,在特定頻率點表現突出;傳統阻抗匹配方法難以有效消除此類諧振;諧振機理復雜,涉及多物理場耦合效應。
這些特點使得QFN封裝器件的諧振問題成為微波電路設計中的重要挑戰。
第二章 諧振現象分析與機理研究
2.1 諧振現象實驗觀察

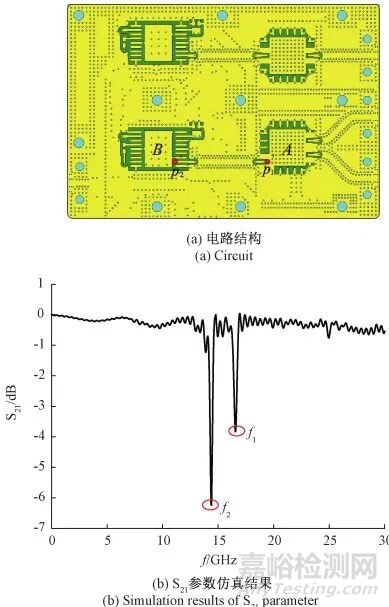

通過對實際PCB電路板的測試和仿真分析,發現在12.5-20GHz工作頻段內,電路在頻率f1和f2附近出現強烈諧振,造成超過3dB的插損惡化。這種諧振現象嚴重影響了電路的平坦度和傳輸性能。

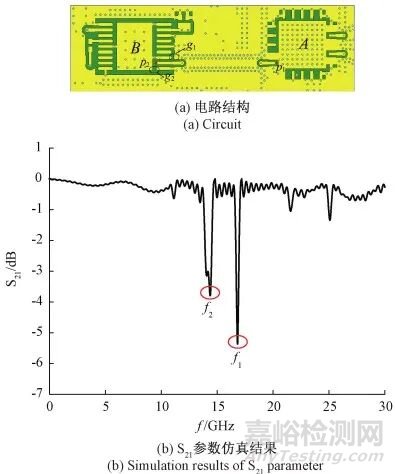

為進一步分析諧振產生機理,研究選取典型區域電路進行詳細建模和仿真。仿真結果顯示,在相同頻率f1和f2附近依然存在嚴重諧振現象,表明該問題具有普遍性。

2.2 電場分布與諧振定位

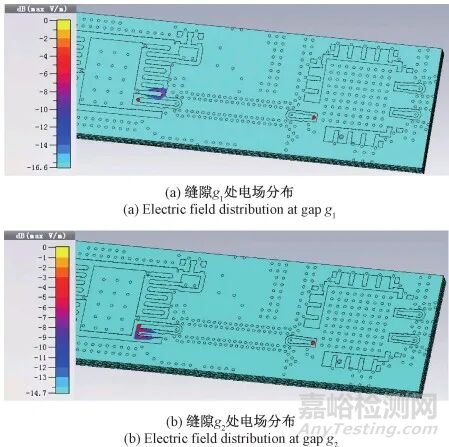

通過三維電場仿真,在諧振頻率點添加電場監控,觀察電路中的電場分布情況。仿真結果表明,在縫隙g1和g2處電場強度明顯高于其他區域,且電場在縫隙處形成駐留效應。

電場分析表明,諧振的主要原因是信號在縫隙g1和g2處形成駐波,導致阻抗失配,從而引起電路的高插損諧振現象。這一發現為后續的機理分析和解決方案提供了重要依據。
第三章 缺陷地結構共面波導理論分析
3.1 缺陷地結構分類與特性

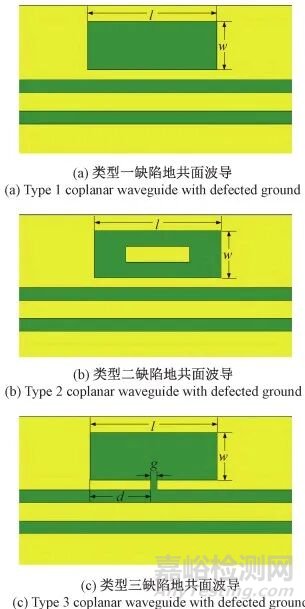

研究分析了三種類型的缺陷地結構共面波導的射頻特性和等效電路。類型一為在共面波導接地面一側刻蝕矩形空腔;類型二在類型一基礎上添加非接地金屬內導體;類型三在類型一基礎上,在矩形空腔區域切出縫隙。

仿真結果表明,類型一和類型二缺陷地結構具有良好的傳輸特性,而類型三缺陷地結構在17GHz附近出現插損大于10dB的諧振點,這與實際觀測到的諧振現象一致。
3.2 等效電路模型建立

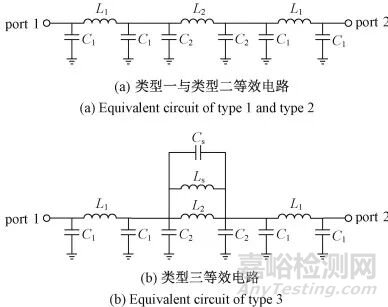

基于傳輸線理論,建立了三種缺陷地結構的等效電路模型。完整非缺陷共面波導等效為串聯電感和并聯電容;類型一缺陷結構因空腔區域引入額外的電感和電容;類型三缺陷結構因縫隙存在而引入LC并聯諧振電路。

等效電路分析表明,類型三缺陷地結構中的縫隙引入了額外的電容和電感,形成LC并聯諧振電路,當工作頻率接近諧振頻率時,電路出現嚴重插損。
第四章 結構參數對諧振特性影響分析
4.1 單參數影響分析

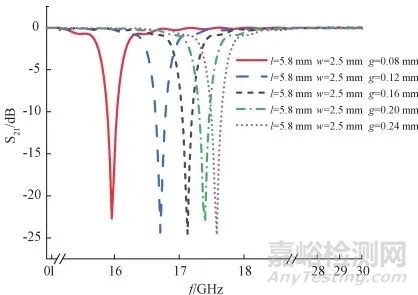

通過控制變量法,系統分析了空腔長度l、空腔寬度w、縫隙寬度g、縫隙離空腔邊壁距離d等參數對諧振頻率的影響。仿真結果表明,空腔面積越大,諧振頻率越低;縫隙寬度越窄,諧振頻率越低;縫隙離空腔邊壁越近,諧振頻率越低。

這些發現為理解諧振機理和制定解決方案提供了理論基礎。參數分析表明,通過優化結構參數可以有效調節諧振頻率,為避免工作頻段內的諧振提供了設計依據。
4.2 多腔體結構耦合效應

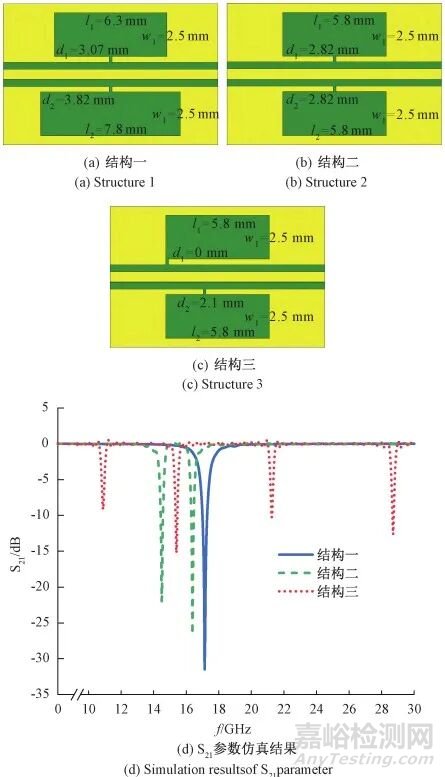

研究還分析了傳輸線兩端同時存在空腔和縫隙的情況。仿真結果表明,雙腔結構會產生更復雜的諧振特性,兩個腔體可以獨立引起諧振現象,且諧振點會產生耦合效應。

這一發現對實際電路設計具有重要指導意義,表明在復雜電路結構中需要綜合考慮多個潛在諧振源的影響。
第五章 諧振消除方法與電路優化
5.1 諧振消除原理
基于理論分析和仿真結果,提出了消除諧振的基本原理:將類型三缺陷地結構轉變?yōu)轭愋鸵换蝾愋投Y(jié)構,即消除縫隙g的存在。同時,通過減小空腔面積可以提高諧振頻率,使其偏離工作頻段。
這一原理從本質上解決了諧振問題,既消除了諧振產生的條件,又通過頻率偏移降低了諧振對工作頻段的影響。
5.2 電路優化實施
針對實際電路,實施了具體的優化措施:去除器件B引腳處的縫隙g1和g2;減小器件A和B周圍引腳的避銅空腔區域面積;優化整體布局,減少不必要的空腔結構。

優化后的電路仿真結果表明,主要諧振點f1和f2完全消失,電路傳輸特性得到顯著改善。
5.3 優化效果驗證

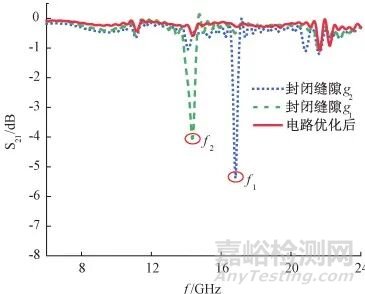

通過對比優化前后的S21參數,驗證了優化效果。優化后電路在12.5-20GHz工作頻段內的插損顯著降低,平坦度得到明顯改善,證明了所提方法的有效性。

第六章 創新點與貢獻總結
6.1 理論創新
本研究在理論方面的主要創新包括:建立了QFN封裝器件諧振分析的缺陷地結構共面波導理論框架;提出了類型三缺陷地結構的LC并聯諧振等效電路模型;系統分析了結構參數對諧振特性的影響規律。
這些理論創新不僅解釋了諧振產生的物理機理,還為類似問題的分析提供了理論基礎和方法指導。
6.2 方法創新
在方法學上的創新包括:發展了基于電場分布的諧振定位分析方法;提出了多參數協同的諧振特性分析方法;建立了從機理分析到解決方案的完整方法論體系。
這些方法創新為微波電路諧振問題研究提供了新的思路和技術手段。
6.3 應用價值
本研究的應用價值主要體現在:提出了有效的諧振消除方法,解決了工程實際問題;為QFN封裝器件在微波頻段的推廣應用提供了技術支撐;對高密度微波電路設計具有重要指導意義。
第七章 技術推廣與應用前景
7.1 在第四代微波電路中的應用
本研究提出的諧振分析與解決方法特別適用于第四代微波集成電路,包括SOC、SOP和SIP等集成系統。隨著電路集成度的不斷提高,類似諧振問題將更加突出,本研究成果具有廣泛的應用前景。
7.2 在相關領域的推廣價值
該研究的方法和結論可推廣到其他微波電路和封裝結構的設計中,如:不同封裝形式的微波器件;高頻PCB電路設計;微波模塊和子系統集成。
7.3 未來研究方向
基于本研究的基礎,未來可進一步開展以下研究方向:更復雜結構下的諧振特性分析;多物理場耦合效應研究;自動化設計與優化工具開發。
第八章 結論與建議
8.1 主要結論
通過本研究的系統工作,得出以下主要結論:QFN封裝器件的諧振問題主要由射頻輸出引腳與周圍結構形成的缺陷地結構引起;類型三缺陷地結構中的縫隙會引入LC并聯諧振電路;通過消除縫隙和優化空腔參數可有效消除諧振。
這些結論深化了對微波電路諧振問題的認識,為相關工程設計提供了理論指導。
8.2 設計建議
基于研究成果,提出以下設計建議:在QFN封裝器件布局時應避免在射頻引腳附近形成類型三缺陷地結構;必要時應通過優化空腔參數使諧振頻率偏離工作頻段;復雜電路應進行詳細的電磁仿真以識別潛在諧振風險。
8.3 工程應用展望
隨著微波電路向更高頻段、更高集成度發展,諧振分析的重要性將日益突出。本研究建立的理論和方法將為未來微波電路設計提供重要技術支持,有助于推動微波技術的發展和應用。
本研究通過理論創新和方法創新,系統解決了QFN封裝器件應用中的諧振問題,對提升微波電路性能、推動技術發展具有重要意義。研究成果具有較高的理論價值和工程應用前景,為相關領域的技術進步做出了貢獻。

來源:陶朱工的學習筆記與感悟
