本文適用于《醫療器械分類目錄》中波長為635nm或650nm的第二類半導體激光治療設備。



半導體激光治療設備（第二類）的工作原理

第二類半導體激光治療設備的工作原理是半導體激光器經激勵電源激勵產生激光，通過光束傳輸裝置有效地傳輸至治療部位，起到治療作用。

半導體激光治療設備的核心部件是半導體激光器。半導體激光器以不同摻雜類型的半導體材料作為激光工作物質，自然解理面構成諧振腔，通過一定的激勵方式，例如在半導體激光器的PN結區加正向電壓，在半導體物質的導帶與價帶之間,形成非平衡載流子的粒子數反轉,當處于粒子數反轉狀態的大量電子與空穴復合時,將多余的能量以光的形式釋放出來。由于解理面諧振腔的共振放大作用實現受激反饋，從而實現定向發射而輸出激光。

激光具有發散角小、能量密度高、單色性好、相干性好的特點，因此當激光照射到生物組織后，產生與普通光類似的生物效應，如熱作用、光化作用以及對生物系統的刺激等作用。



（1）激光的生物效應

第二類半導體激光根據其波長、功率和功率密度，主要作用為熱效應和生物刺激效應。

熱效應：激光照射生物組織時，激光的光子作用于生物分子，分子運動加劇，與其他分子的碰撞頻率增加，可以直接或間接地導致生物分子轉動、振動和平動的增加，產生熱效應。研究表明，第二類半導體激光的波長在紅光光譜穿透較深，局部溫度達到38—42℃。

生物刺激效應：當?shù)凸β始す庹丈渖锝M織時，不對生物組織直接造成不可逆性的損傷，而是產生某種機械或熱的物理因子所獲得的生物刺激相類似的效應，稱為激光生物刺激效應。

激光熱作用和生物刺激作用通常是同時發生，并不是孤立存在的，對許多疾病的治療和診斷都是綜合效應的結果，只不過在特定的條件下，以某一生物效應為主要表現而已。



半導體激光治療設備（第二類）的結構及組成

第二類半導體激光治療設備一般可以分為主機、治療部件兩大部分，其中主機包括激光電源系統、控制和防護系統等，治療部件包括半導體激光器（半導體激光器也可以放在主機中）、光束傳輸裝置、保護罩等。

開發者應開展產品圖示研究（含標識、接口、操控面板、應用部分等細節），含有多個組成部分的，應說明其連接或組裝關系。

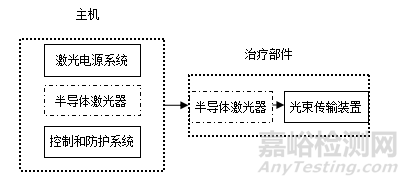

圖1 半導體激光治療設備結構簡圖



半導體激光治療設備（第二類）產品的主要風險

危險	危險情況
1.電能（電擊危害）	保護接地阻抗、漏電流、電介質強度不符合要求。 應用部分與帶電部分隔離的不夠。 設備的電源插頭剩余電壓過高。 機器外殼的防護罩封閉不良。 設備沒有足夠的外殼機械強度和剛度。 (應分析正常和故障兩種狀況下對使用者的電擊危害) 連接中斷時設備可觸及部分帶電。
2.輻射能	激光防護裝置故障，導致超出激光輻射限量
3.熱能	具有安全功能或保溫功能的設備部件溫度超出限定值。
4.機械危險	提拎裝置不牢固。 設備不穩定，易翻倒。
5.運動部件	運動部件失效，導致機器不能正常工作。
6.噪聲	工作時噪聲過大，不符合標準要求。
7.微生物污染	再感染和/或交叉感染。
8.電磁場	對環境的電磁干擾超標。
9.對電磁干擾的敏感性	抗電磁干擾能力差。
10.不適當?shù)哪芰抗?yīng)	設備的供電電壓是有一定限制的，如果供電不適當，將帶來危害。
11.儲存或運行偏離預定的環境條件	設備本身不能滿足規定的環境條件要求或工作環境得不到滿足，導致設備不能夠正常運行。
13.不適當?shù)臉?biāo)記	外部和內部標記不全面、標記不正確或不能夠清楚易認，以及標記不能夠永久貼牢。如：警告性說明、輸入功率、電源電壓、電流、頻率、分類、生理效應、接地端子符號、危險電壓等標記出現問題。 元器件標記不正確。
14.不適當?shù)牟僮髡f明	沒有使用說明書和技術說明書，或其內容不全。如缺少必要的警告說明、缺少詳細的使用方法、缺少必要的技術參數、缺少電路圖和元器件清單、缺少運輸和貯存環境條件的限制。 設備在單一故障狀態（如斷開保護接地線、設備的元器件出現故障）下運行可產生危險。
15.由不熟練/未經培訓的人員使用	操作人員須經過培訓，否則操作失誤將導致數據失真。
16.與消耗品/附件/其他醫療器械的不相容性	與其他電氣類產品一同使用時應予以說明。
17.銳邊或銳尖角	如設計、加工不當，有銳邊或銳尖角，對使用者可造成劃傷的危害。
18.圖像不清	操作屏幕圖像不清造成按鍵錯誤。
19.設置、測量或其他信息的含糊或不清晰的顯示	設備提供的人、機交流的界面應清晰明確，不應過于復雜。否則容易出現錯誤造成危害。
20.接口混淆	有的機器在使用過程中可能需要外接設備，同這些設備連接的接口識別不清楚明確。 用于設備之間連接的連接器可互換等，這些都易造成危害。
21.維護規范缺少或不適當，包括維護后功能性檢查規范的不適當	說明書中應包含維護、保養等內容。如：清洗、預防性檢查、保養以及保養周期。 說明書中應提供電路圖、元器件清單、校正細則等可供技術人員修理的必須的資料。 技術人員在維修后應對設備進行功能性檢查，達到相關要求后使設備再投入使用。否則將帶來危害。
22.對醫療器械壽命的終止缺少適當?shù)臎Q定	說明書中應規定使用壽命。
23.由不正確的能量或物質輸出所產生的危害	激光輸出過量時，可能對人體造成傷害，防護不當可對人眼造成不可恢復的傷害。
24．伴隨輻射	防護罩應能防護伴隨輻射（如，紅外，可見光或紫外）的危害。
25．耐腐蝕性	正常使用時與體液接觸的設備或設備部件應具有耐腐蝕性。



半導體激光治療設備（第二類）的相關標準

GB/T 191 包裝儲運圖示標志

GB 9706.1醫用電氣設備 第1部分：基本安全和基本性能的通用要求

GB 7247.1 激光產品的安全 第1部分：設備分類、要求

GB 7247.13 激光產品的安全 第13部分：激光產品的分類測量

GB 7247.14 激光產品的安全 第14部分：用戶指南

YY 9706.102 醫用電氣設備 第1-2部分：基本安全和基本性能的通用要求 并列標準：電磁兼容 要求和試驗

YY/T 9706.106 醫用電氣設備 第1-6部分：基本安全和基本性能的通用要求 并列標準：可用性

YY 9706.111 醫用電氣設備 第1-11部分：基本安全和基本性能的通用要求 并列標準：在家庭護理環境中使用的醫用電氣設備和醫用電氣系統的要求

GB/T 16886.1醫療器械生物學評價 第1部分：風險管理過程中的評價與試驗

  GB/T 16886.5醫療器械生物學評價 第5部分：體外細胞毒性試驗

  GB/T 16886.10 醫療器械生物學評價 第10部分：皮膚致敏試驗

GB/T 16886.23醫療器械生物學評價 第23部分：刺激試驗

GB/T 14710醫用電器環境要求及試驗方法

YY/T 1751 激光治療設備 半導體激光鼻腔內照射治療儀

YY/T 0758 醫用激光光纖通用要求

YY/T 0756光學和光學儀器 激光和激光相關設備 激光光束功率（能量）密度分布的試驗方法

YY/T 0757 人體安全使用激光束的指南

GB/T 13863 激光輻射功率和功率不穩定度測試方法

GB/T 13739激光光束寬度、發散角的測試方法以及橫模的鑒別方法

GB/T 26599.1 激光和激光相關設備 激光光束寬度、發散角和光束傳輸比的試驗方法 第1部分：無像散和簡單像散光束



半導體激光治療設備（第二類）的主要性能指標

（1）激光波長

應以國際單位的形式給出輸出激光峰值波長或中心波長的標稱值及容許誤差。

（2）激光分布

單激光器輸出，應給出工作距離上光斑大小的標稱值及容許誤差。

陣列式激光器輸出，應準確描述預期照射目標位置上的輸出光束分布（或輪廓），并給出評價方法以確定激光能量集中在預期目標位置。

（3）激光輸出

應以功率（或功率密度）、能量（或能量密度）的形式給出終端最大激光輸出的標稱值及容許誤差。

激光輸出以功率密度或能量密度的形式給出時，相應地，應特別明確其測量及計算方法。

激光輸出若可調，應給出調節范圍及步長。

激光輸出可調時，應具有輸出量的指示裝置，并給出指示準確度。

輸出功率或能量不穩定度應優于±10%。

（4）應具有保證預期用途所需激光輸出能持續輸出的措施，例如配備輸出監測裝置，或在隨機文件中給出對輸出進行監測的周期和方法，相應的警告信息等。

（5）定時功能

具有定時功能的治療機應給出定時的調節范圍、調節步長及容許誤差。

（6）光路系統要求

在患者配合下，激光束應能照射到治療部位。

采用光纖系統時，光纖應符合YY/T 0758標準的要求。

（7）軟件功能：（如適用）應明確軟件的功能、使用限制、接口、訪問控制、運行環境（若適用）、性能效率（若適用）等要求。

（8）網絡安全：（如適用）應明確數據接口、用戶訪問控制。



半導體激光治療設備（第二類）的研究要求

1、產品性能研究

1.1應當開展產品物理和/或機械性能指標的確定依據、設計輸入來源以及臨床意義，所采用的標準或方法、采用的原因及理論基礎研究，包括功能性（如激光輸出功率和能量參數）、安全性指標（如電氣安全與電磁兼容）以及與質量控制相關的其他指標的確定依據，所采用的標準或方法、采用的原因及理論基礎。

1.2量效關系和能量安全

對于向患者開展能量或物質治療的醫療器械研究，應當開展量效關系和能量安全性研究，開展證明治療參數設置的安全性、有效性、合理性，以及除預期靶組織外，能量不會對正常組織造成不可接受的傷害的研究。量效關系和能量安全研究可采用離體組織試驗、動物試驗等方式進行。

1.3光輻射安全研究資料

光輻射安全研究，可參考《醫療器械光輻射安全注冊審查指導原則》等國家標準、國際標準、文獻資料開展。

2、電氣系統安全性研究

應當開展電氣安全性、機械和環境保護以及電磁兼容性的研究，說明適用的標準以及開展的研究。

3、可用性工程研究

應參照《醫療器械可用性工程注冊審查指導原則》及其應用說明要求開展使用錯誤評估報告研究。

4、軟件研究

半導體激光治療設備軟件通常作為軟件組件體現，應按《醫療器械軟件注冊審查指導原則（2022年修訂版）》開展軟件研究（含現成軟件研究資料、互操作性研究資料、GB/T 25000.51自測報告等），軟件安全性級別通常為中等。

半導體激光治療設備通常不具有網絡連接功能，但可能具有用戶訪問界面，或含有設備數據或患者治療參數的導出功能，如適用，可參考《醫療器械網絡安全注冊技術審查指導原則（2022年修訂版）》開展網絡安全相關研究。

5、生物學特性研究

半導體激光治療設備在臨床使用過程中仍存在接觸患者的可能性，因而需對接觸患者的部件進行生物學評價。生物相容性評價資料應明確接觸部件名稱、患者接觸類型、患者接觸時間、患者接觸材料名稱。應對成品中與患者直接接觸或間接接觸的材料按照GB/T 16886.1標準要求進行生物學評價。應明確其材料的具體成分并開展其材質的生物相容性研究。

6、清洗、消毒研究

6.1使用者清潔和消毒（如適用）：應當明確推薦的清洗和消毒工藝（方法和參數）、工藝的確定依據以及驗證的相關研究資料。

6.2若清潔、消毒方法可能出現殘留，開發者需要開展殘留物毒性的相關研究。

7、穩定性研究

7.1使用穩定性

應當開展使用穩定性/可靠性研究，證明在規定的使用期限/使用次數內，在正常使用、維護和校準情況下，產品的性能功能滿足使用要求。

若采用可充電內部電源供電方式工作，還應開展電池使用壽命的驗證資料研究。

7.2運輸穩定性

應當開展運輸穩定性和包裝研究，證明在生產企業規定的運輸條件下，運輸過程中的環境條件（例如：震動、振動、溫度和濕度的波動）不會對醫療器械的特性和性能，包括完整性和清潔度，造成不利影響。

開發者可以參考GB/T 14710等相關標準進行研究。
