導語：當折疊屏手機完成第10 萬次彎折時，內部厚度僅 0.1mm 的柔性印刷電路板（FPC）正承受著 80MPa 的循環應力；當車載攝像頭在 - 40℃~85℃環境中切換視角時，FPC 需同時保障信號傳輸穩定性與結構完整性。作為消費電子與汽車電子的核心連接組件，F(xiàn)PC 的柔性特性使其成為高密度封裝的關鍵，但也使其面臨比剛性 PCB 更復雜的失效風險。
本文將基于 IPC 標準與工程實例，系統解析 FPC 失效的核心機理與防控方案。
一、FPC 的柔性特性與失效誘因關聯
FPC 的失效本質是 “柔性優勢” 與 “結構脆弱性” 的矛盾體現，其核心特性直接決定失效模式的發生概率：
1.1 結構層特性與失效敏感點

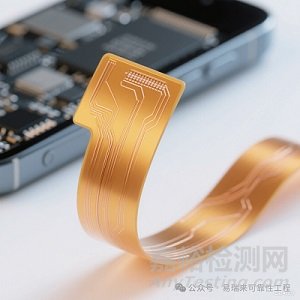

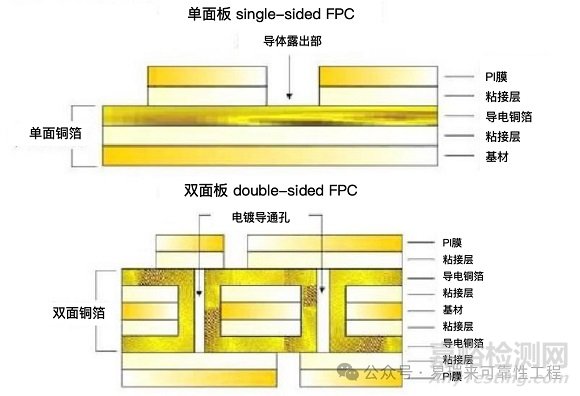

FPC 四層結構的材料特性差異，是失效的先天誘因：
基材層（聚酰亞胺PI）：耐溫范圍- 200℃~300℃，但 85℃/85% RH 濕熱環境下吸水率達 1.5%，易導致層間絕緣電阻下降 3 個數量級（從 10¹²Ω 降至 10?Ω），為電遷移短路埋下隱患。
導電層（壓延銅/ 電解銅）：壓延銅晶粒尺寸＜3μm，動態彎折壽命（IPC-TM-650 標準）可達 15 萬次；電解銅晶粒＞5μm，壽命僅為壓延銅的 40%，是銅箔裂紋的主要材料誘因。
粘接層（環氧樹脂膠）：需滿足180℃/1.5MPa 壓合參數，固化不足會導致層間剝離強度＜0.8N/mm，在熱沖擊下易引發分層。
補強層（FR4/PI）：若未覆蓋焊盤邊緣0.5mm 以上，會使焊點應力集中系數提升 2 倍，增加焊盤拉脫風險。
總結如下表所示：
|
結構層
|
核心材料
|
功能
|
失效敏感點
|
|
基材層
|
聚酰亞胺（PI）
|
絕緣與支撐
|
吸濕、低溫脆裂
|
|
導電層
|
壓延銅 / 電解銅
|
信號傳輸
|
彎折疲勞、晶界滑移
|
|
粘接層
|
環氧樹脂膠
|
層間粘合
|
固化不足、熱老化
|
|
覆蓋 / 補強層
|
PI 膜 / FR4 補強板
|
保護與強化
|
貼合不均、應力集中
|
1.2 關鍵性能參數的工程影響
熱膨脹系數（CTE）匹配性：PI 基材 CTE≈30ppm/℃，與銅箔 CTE（17ppm/℃）差異導致溫度循環時產生層間剪切應力，當循環次數達 500 次（-40℃~85℃）時，分層概率驟增。
柔性極限：彎折半徑＜0.38mm 時，銅箔外層拉應力超屈服強度（120MPa），晶界滑移速率提升 3 倍，裂紋萌生時間從 100h 縮短至 20h。
二、FPC 四大核心失效模式與機理拆解
FPC 失效案例中，銅箔裂紋、粘接層分層、焊盤拉脫與電遷移短路占比超 90%，其機理需結合材料力學與電子工藝學分析：
2.1 銅箔裂紋（占比 60%）
失效特征：彎折后線路電阻突變（ΔR＞10%），高頻信號插入損耗增加，斷裂位置多位于線路拐角（R＜0.2mm）或窄線區域（線寬＜0.15mm）。
機理分析：
a.力學失效：彎折時銅箔外層受拉應力、內層受壓應力，循環應力下晶界產生位錯堆積，當位錯密度達10¹?/m² 時出現微裂紋，最終擴展為宏觀斷裂；
b.材料影響：電解銅因晶粒粗大，晶界結合力弱，裂紋擴展速率比壓延銅快1.5 倍；
c.設計缺陷：線路拐角未做圓弧處理（R＜0.2mm）時，應力集中系數達 3.2，顯著縮短疲勞壽命。
2.2 粘接層分層（占比 15%）
失效特征：熱沖擊（-40℃~125℃）后出現局部鼓包或白邊，層間絕緣電阻下降至 10?Ω 以下，嚴重時導致線路短路。
機理分析：
a.工藝偏差：壓合溫度＜180℃或壓力＜1.5MPa 時，環氧樹脂膠交聯度不足（＜85%），層間存在氣泡（直徑＞50μm），熱循環時氣泡膨脹引發分層；
b.環境誘因：PI 基材吸濕后，回流焊（245℃峰值）時水汽揮發產生 0.3MPa 內壓，當粘接層剝離強度＜0.6N/mm 時，直接導致界面分離。
2.3 焊盤拉脫（占比 10%）
失效特征：元件焊接后拉力測試（IPC-J-STD-001）中，焊盤隨元件剝離，殘留銅箔面積＜70%，多見于軟硬結合區。
機理分析：
a.粘結力不足：銅箔與基材的剝離強度＜0.8N/mm 時，無法承受焊接過程中的熱應力（200℃時熱應力達 50MPa）；
b.補強設計缺陷：FR4 補強板未覆蓋焊盤邊緣 0.5mm 以上，導致焊點應力集中，拉脫力從 15N 降至 8N。
2.4 電遷移短路（占比 5%）
失效特征：高濕環境（RH＞60%）下，線路間出現銅枝晶（直徑＞1μm），導致相鄰線路短路（絕緣電阻＜10?Ω）。
機理分析：滿足“濕度＞60% RH + 電壓＞5V + 助焊劑殘留（氯含量＞500ppm）” 三要素時，銅離子沿電場方向遷移，形成導電通路。助焊劑未清洗干凈會使電遷移速率提升 10 倍。
三、FPC 失效分析工程實例
基于“現象→排查→微觀檢測→驗證” 四步法，結合 SEM、EDS、FTIR 等檢測手段，以下案例為典型失效場景的分析流程：
3.1 案例1：智能手表 FPC 彎折斷裂（銅箔裂紋失效）
失效現象：心率檢測模塊FPC 經 5 萬次彎折（半徑 0.38mm）后斷路，線路電阻從 5Ω 升至無窮大。
排查過程：
a.宏觀檢測：20 倍顯微鏡觀察到線路拐角（R=0.1mm）處有明顯裂紋，線寬 0.15mm（未滿足 IPC-2223 柔性線路設計規范）；
b.微觀分析：SEM 顯示銅箔為電解銅（晶粒尺寸 6μm），斷裂面存在典型的疲勞條紋，EDS 檢測氧化層含量達 8%（正常＜5%）；
c.驗證試驗：更換為壓延銅（晶粒2μm），優化線路參數（線寬 0.2mm+R=0.3mm），彎折壽命提升至 15 萬次，滿足設計要求。
結論：電解銅選型與窄線直角設計共同導致疲勞裂紋萌生。
3.2 案例2：車載攝像頭 FPC 分層（粘接層失效）
失效現象：-30℃~85℃熱循環 500 次后，F(xiàn)PC 出現大面積白邊，層間剝離強度從 1.2N/mm 降至 0.4N/mm。
排查過程：
a.工藝追溯：壓合記錄顯示溫度170℃、壓力 1.2MPa，未達環氧樹脂膠固化參數（190℃/1.8MPa）；
b.微觀檢測：截面SEM 觀察到粘接層呈顆粒狀（交聯度不足 75%），F(xiàn)TIR 分析顯示環氧基團特征峰（1250cm?¹）強度下降 30%；
c.驗證試驗：按標準參數重新壓合，熱循環1000 次后剝離強度仍保持 1.0N/mm，無分層現象。
結論：壓合工藝參數不足導致粘接層固化不完全，熱循環后界面失效。
3.3 案例3：VR 設備 FPC 短路（電遷移失效）
失效現象：南方雨季（RH=75%）時，VR 眼鏡顯示模塊 FPC 批量短路，故障率達 8%。
排查過程：
a.環境模擬：85℃/85% RH 條件下放置 48h，線路間絕緣電阻從 10¹¹Ω 降至 10?Ω；
b.微觀檢測：500 倍顯微鏡觀察到線路間銅枝晶，EDS 檢測到氯元素（含量 620ppm），確認助焊劑殘留；
c.驗證試驗：增加超聲波清洗（頻率40kHz，時間 3min），短路故障率降至 0.1%，滿足量產要求。
結論：助焊劑殘留與高濕環境共同引發電遷移，導致線路短路。
四、FPC 失效防控的四大核心環節
基于IPC 標準與工程實踐，需從材料、設計、工藝、測試四維度建立防控體系，形成全流程可靠性保障：
4.1 材料選型：匹配應用場景需求
|
應用場景
|
基材選擇
|
銅箔類型
|
粘接劑要求
|
|
折疊屏（動態彎折）
|
改性PI（CTE≈25ppm/℃）
|
壓延銅（H-TA 級）
|
耐濕熱環氧樹脂（吸水率＜0.5%）
|
|
車載（-40℃~85℃）
|
玻璃纖維增強PI
|
壓延銅（O 級）
|
耐高溫丙烯酸膠（Tg＞150℃）
|
|
消費電子（靜態）
|
普通PI
|
電解銅（STD 級）
|
普通環氧樹脂
|
4.2 設計規范：遵循 IPC-2223 標準
線路設計：動態彎折區線寬≥0.2mm，拐角 R≥0.3mm，避免窄線密集排布；
補強設計：焊盤邊緣需覆蓋補強層0.5mm 以上，軟硬結合區采用漸變過渡結構；
防護設計：高頻信號線路需做阻抗匹配（50Ω/75Ω），潮濕環境應用需增加阻焊層厚度（≥20μm）。
4.3 工藝控制：關鍵參數管控
壓合工藝：溫度190±5℃、壓力 1.8±0.2MPa、時間 40±5s，壓合前基材需 120℃烘烤 2h 除潮；
焊接工藝：回流焊峰值溫度≤245℃（停留時間＜10s），鋼網厚度 0.08~0.10mm，避免焊錫過多導致應力集中；
清洗工藝：助焊劑殘留需滿足IPC-J-STD-004 標準（氯含量＜100ppm），潮濕環境應用需增加超聲波清洗工序。
4.4 可靠性測試：覆蓋全生命周期場景
|
測試項目
|
標準依據
|
測試條件
|
合格判據
|
|
動態彎折測試
|
IPC-TM-650 2.6.25
|
10 萬次 / 90° 彎折，半徑 0.38mm
|
電阻變化＜10%，無斷路
|
|
熱循環測試
|
IEC 60068-2-14
|
-40℃~85℃，500 次循環（10℃/min 速率）
|
無分層、焊盤脫落，絕緣電阻＞10?Ω
|
|
濕熱測試
|
IEC 60068-2-78
|
85℃/85%RH，1000h
|
剝離強度保持率＞80%，無腐蝕
|
|
銅箔剝離測試
|
IPC-TM-650 2.4.9
|
剝離速度50mm/min
|
剝離強度≥1.0N/mm
|
結論：FPC 的失效防控是一項系統工程，需從材料特性、設計規范、工藝參數到測試驗證形成閉環。隨著 5G 毫米波傳輸、車載高壓平臺（800V）等技術的發展，F(xiàn)PC 面臨更高的信號完整性與耐環境要求 —— 例如毫米波應用需 FPC 介電常數穩定性（Dk±0.05），車載高溫環境需基材耐溫達 150℃以上。
對失效分析工程師而言，既要掌握銅箔裂紋、分層等傳統失效模式的分析方法，也要關注新型失效風險（如高頻信號衰減、電化學遷移）。回歸IPC 標準與基礎工藝管控，將材料選型、設計優化與可靠性測試貫穿產品全周期，才能實現 FPC 從 “柔性連接” 到 “可靠連接” 的突破，支撐高端電子設備的性能升級。
