鍵合就是將兩片表面清潔、原子級平整的同質或異質材料晶圓，經表面清洗與活化處理，在一定條件下通過分子力/原子力鍵合成一體的技術，也是獲得復合材料的有效手段。晶圓鍵合機的基本原理是對鍵合材料施加外部條件（壓力、溫度和電壓等），以進行不同材料和結構的鍵合。鍵合質量與成功率均與控制系統密切相關。
晶圓鍵合技術根據有/無中間層分為兩大類，根據作用機理又主要分為直接鍵合、陽極鍵合和黏合劑鍵合三大類。直接鍵合又稱融合鍵合或分子鍵合，是指經過特殊處理的晶圓表面在室溫下接觸后，通過分子間作用力（如范德華力）形成初步鍵合，再經高溫退火提高鍵合強度的工藝過程。由Iasky 等人于1985 年首次提出。這種鍵合方式不需要中間層材料（如黏結劑），就能夠?qū)崿F(xiàn)高精度的晶格匹配，廣泛應用于 SOI（Silicon-On-Insulator，即絕緣襯底上的硅）材料和三維集成領域。與其他鍵合技術相比，直接鍵合的鍵合強度高、鍵合界面可靠、工藝流程精簡，適用于多種鍵合材料，具有較高的研究價值。

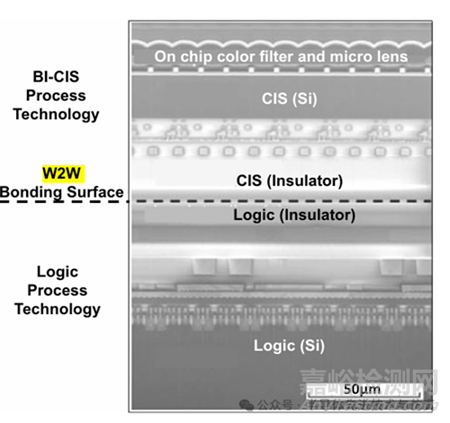

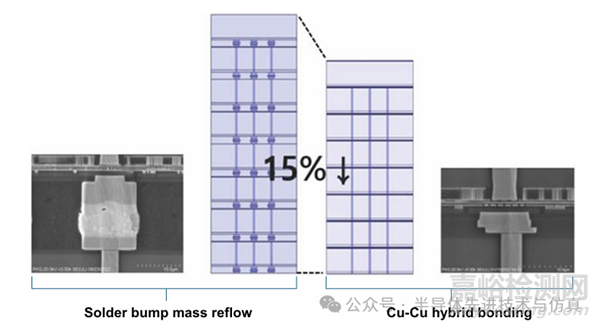

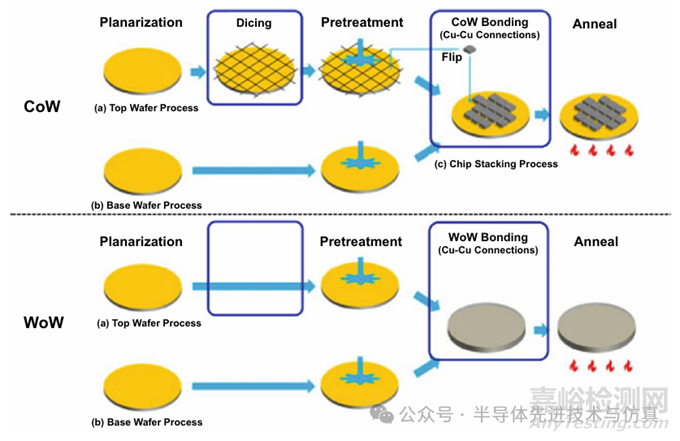

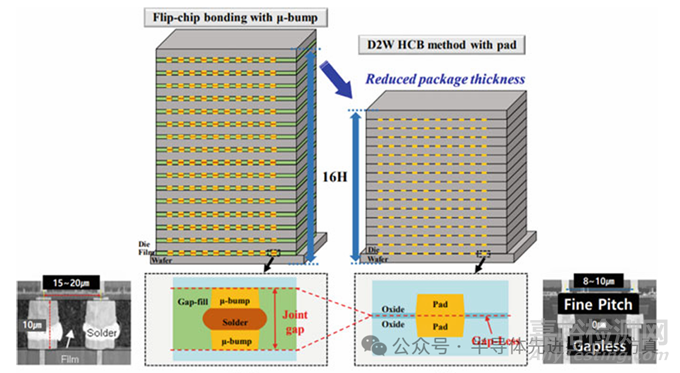

隨著人工智能（AI）和大數據機器學習（ML）應用對互連密度的要求越來越高，晶圓間（W2W）混合鍵合（HB）越來越受到關注；混合鍵合技術作為微電子封裝領域的新型連接技術，已經助力實現了芯片堆疊封裝，該類芯片具有高性能、高密度和低功耗的特點。Chiplet（芯粒）晶圓混合鍵合技術常見的兩種互連方式有：（1）W2W：適合高良率的芯片，如CMOS、3D NAND；（2）Die to Wafer(D2W)芯片對晶圓：適合不同種類型芯片集成，如異構集成。W2W鍵合良率更高的原因在于對準和鍵合步驟是分開的，即在W2W 設備有一個單獨的腔室（chamber）來執行對齊。
二、晶圓襯底對晶圓鍵合工藝的影響

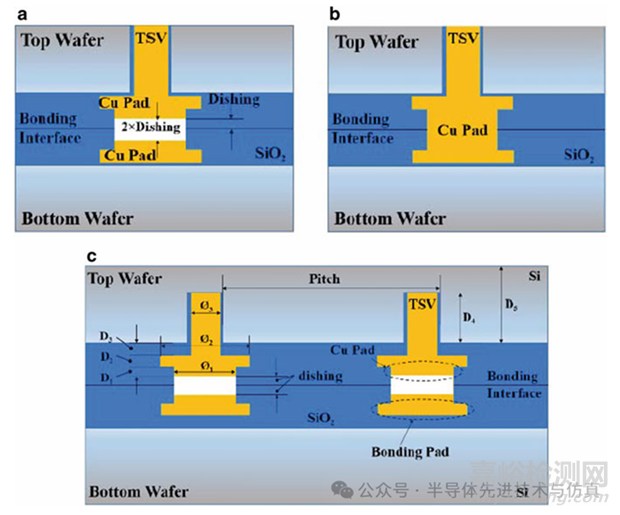

W2W鍵合技術近年來已成為關鍵的器件尺寸縮放推動因素。W2W鍵合的兩種常見應用包括混合鍵合和熔融鍵合。在混合鍵合中，兩個器件（圖案化）晶圓通過混合界面連接在一起，該界面通常包含通過介電層的金屬鍵合焊盤。通過使用混合鍵合，兩個具有不同專門功能（如邏輯和存儲器）的器件晶圓可以分別制造，最后連接在一起以形成性能改進的器件。在熔融鍵合中，器件晶圓直接鍵合到載體（未圖案化）晶圓上，無需中間層。此過程將器件堆疊翻轉倒置，并允許從背面訪問器件層以進行額外工藝。利用熔融鍵合的技術，如背面供電網絡，對于滿足摩爾定律所概述的器件尺寸縮小要求至關重要。
在兩個晶圓鍵合在一起后，通常測量鍵合界面沿線的失準以評估器件良率。在混合鍵合中，絕對失準或總失真至關重要，因?yàn)镃u焊盤必須完美重疊以形成電路。在一些熔融鍵合應用中，例如背面供電網絡，鍵合對會通過移除其中一個硅晶圓襯底進行進一步處理，以暴露背面的器件。在此類應用中，額外的圖案化步驟提供了一定的能力來補償鍵合界面沿線的失準，因此掃描儀校正后的殘留失真?zhèn)涫荜P(guān)注。這種鍵合后殘留失真與光刻步驟后的疊加直接相關。因此，了解鍵合相關失效的根本原因?qū)τ诟倪M(jìn)工藝控制和器件良率至關重要。
鍵合工藝仿真是研究鍵合相關失效的一種方法。實際上，硅晶圓的機械性能根據晶體取向而變化。鍵合后失效的實驗數據也顯示，鍵合后失效圖具有與硅機械性能相似的特征。因此，需要三維仿真模型來準確評估鍵合后失效。

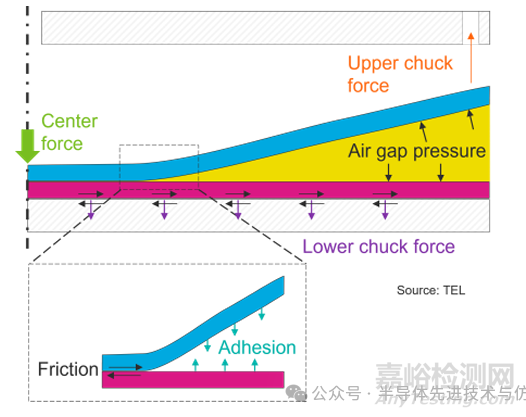

下圖顯示了用于仿真的晶圓鍵合工藝過程。
兩個晶圓最初以微小間隙放置。下晶圓通常由下卡盤保持平坦，而上晶圓倒置并由上卡盤保持。在鍵合過程開始時，機械力將上晶圓的中心向下推，直到上晶圓接觸下晶圓。由于范德華吸引力沿鍵合界面作用，兩個晶圓自發連接。在某個點，隨著鍵合向晶圓邊緣傳播，上晶圓從其卡盤上釋放。一旦兩個晶圓完全鍵合，下卡盤釋放鍵合的晶圓對，準備進行進一步的器件處理。

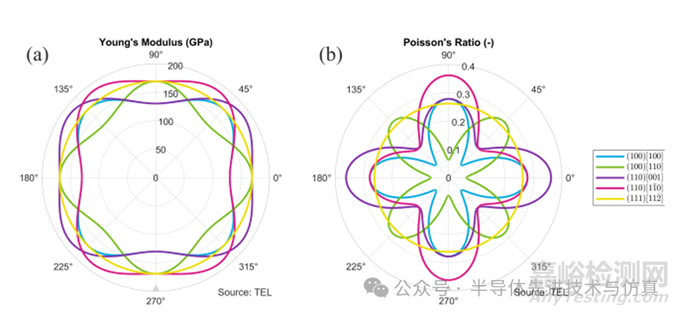

本CASE重點關注以米勒指數表示的三種類型的硅取向面(100)、(110)和(111)。由于晶體結構，硅晶圓的機械性能在平面內是方向相關的。下圖顯示了三種硅晶圓類型的等效楊氏模量E和泊松比v。由于晶圓平面內機械性能的變化，通常使用凹口來幫助指示晶體對準方向。(100)晶圓的標準凹口位置沿[110]方向。保留四重對稱性的替代凹口位置是沿[100]方向。同樣，(110)晶圓的凹口位置可能沿[001]或[10]方向。另一方面，(111)晶圓在晶體平面中具有軸對稱機械性能，因此凹口位置不像其他晶圓那樣重要。在本CASE中，模擬的(111)晶圓的凹口位置沿[11]方向。
仿真在3D中進行以捕捉硅的機械性能，根據硅的晶面，可以利用對稱性來減少3D模擬模型。例如，對于(100)硅，只需要模擬八分之一晶圓，因?yàn)樗豖軸和45°軸對稱。另一方面，(110)硅沿X軸和Y軸對稱，意味著至少必須模擬四分之一晶圓。本CASE使用有限元軟件模擬四分之一晶圓的晶圓鍵合動力學，以詳細研究晶圓失效行為。

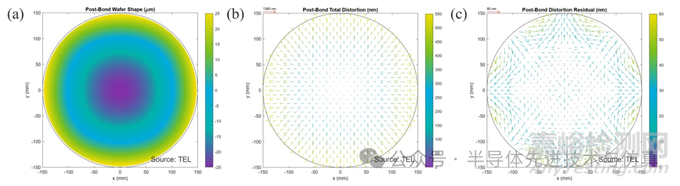

下圖顯示了一個典型的晶圓鍵合模擬結果。模擬中假設兩個晶圓都是完全平坦的。鍵合工藝后，鍵合晶圓從卡盤上釋放，鍵合后晶圓形狀具有約50μm的翹曲。這種翹曲是由鍵合界面沿線的鍵合應力引起的，這導致沿線總失準高達約550 nm(b)。由于鍵合傳播，總矢量大多徑向向外。在鍵合步驟期間進行簡單的工藝調整或在光刻步驟期間進行掃描儀校正可以補償?shù)碗A全局失真指紋。例如，在應用全局6項校正模型后，失真殘留小于約60 nm(c）。更重要的是，盡管鍵合工藝條件完全是軸對稱的，但四重對稱的失真指紋是明顯的。在晶圓邊緣附近，失真沿X和Y方向向外，但沿對角線方向向內。這表明硅襯底在鍵合后失真指紋中起著重要作用。
下圖顯示了對于不同上晶圓硅襯底，鍵合過程中上晶圓高度（平面外位移）的變化。對于不同的晶圓晶體取向，鍵合傳播的差異很小。這是因?yàn)殒I合傳播動力學主要由夾在兩個晶圓之間的空氣層的粘性阻尼力學驅動。由于硅晶圓的板狀機械行為，晶圓平面內角向晶圓高度變化也小于最大位移的10%。

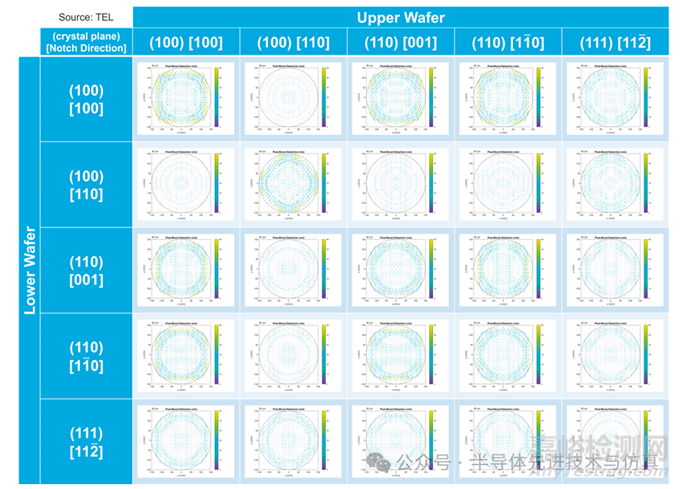

下圖顯示了對于不同上下晶圓晶體取向組合，在相同鍵合條件下的鍵合后失真。由于鍵合過程中的局部變形，每個組合具有不同的鍵合后失真指紋。面內位移對硅晶體結構比面外位移更敏感。(100)和(110)晶圓顯示出強的四重失真對稱性，而(111)-(111)晶圓對大致是軸對稱的。模擬結果與圖中顯示的硅機械性能的觀察結果一致，符合預期。

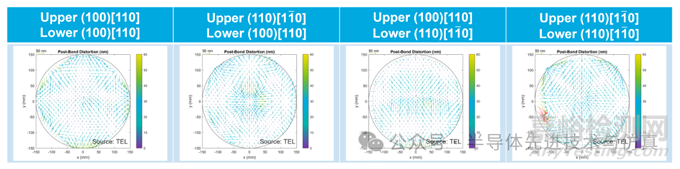

下圖顯示了(100)[110]和(110)[10]硅晶圓不同鍵合組合的實驗數據。
實驗數據在定性上與模擬結果匹配，實驗的兩種晶圓類型顯示出相似的四重對稱行為。實驗結果還顯示，當頂部和底部晶圓具有不同晶體取向時，鍵合后失真更低，這與模擬結果一致。
由于較低的鍵合后失真直接提高了器件良率，某些晶圓組合可能通過具有兼容的局部變形變化而更有利。例如，最常見的硅晶圓類型，(100)[110]晶圓鍵合到另一個(100)[110]晶圓上，具有約60 nm 3σ鍵合后失真。另一方面，將(100)[110]上晶圓鍵合到(110)[10]下晶圓上導致約30 nm 3σ鍵合后失真。因此，通過仔細配對兩種不同晶體取向的晶圓，可以簡單地減少鍵合后失真。這可能在某些應用中具有優勢，其中其他制造工藝對硅襯底的晶體結構不敏感。
然而，在翻轉配置中，將(110)[10]上晶圓鍵合到(100)[110]下晶圓上導致的鍵合后失真與(100)[110]-(100)[110]對相似，約為60 nm 3σ。原因在于鍵合過程中上下晶圓局部變形的差異。上晶圓被變形并動態推入接觸，而下晶圓由下卡盤保持靜止。這種差異導致兩種不同硅晶圓類型的鍵合配置更有利。

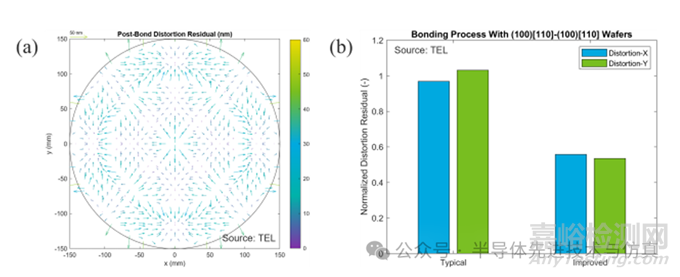

在某些應用中，硅晶圓類型的選擇由器件設計驅動。例如，在晶圓鍵合應用中常見的(100)[110]-(100)[110]晶圓對，在鍵合后失真殘留中產生強的四重對稱性。由于此指紋對于此晶圓對類型是相同的，因此更方便地使用鍵合工藝來減輕與局部機械變化相關的鍵合后失真。下圖顯示了通過調整鍵合工藝條件來改善鍵合后失真的示例模擬。在此模擬中，外力施加變形到晶圓上，專門用于減輕硅晶體效應。鍵合后6項失真殘留顯示比典型工藝改善了40%(b)。很明顯，通過鍵合工藝調整，邊緣附近的四重對稱指紋顯著減少。
在直接鍵合技術中，鍵合力控制主要依賴于表面預處理和退火工藝的優化。親水化晶圓表面處理（如氧等離子體處理）可以增加表面羥基密度，提高初始鍵合強度。退火過程中的溫度梯度控制對于減少熱應力較為重要，采用多階段退火工藝（如先在低溫下穩定鍵合界面，再逐步升高溫度）有利于獲得更均勻的鍵合強度分布。
陽極鍵合的力學控制更為復雜，涉及電場、溫度和機械壓力的協同作用。鍵合電壓的施加方式和速率直接影響界面離子的遷移行為，進而影響鍵合強度和均勻性。新型的動態電壓控制策略，即在鍵合過程中根據電流響應實時調整電壓參數，能夠顯著提高鍵合界面的質量一致性。
黏合劑鍵合的力學控制重點在于中間層材料的選擇和固化工藝的優化。聚合物材料的流變特性決定了其在鍵合壓力下的填充行為，而固化動力學則影響最終的內應力狀態。通過添加納米填料（如SiO2納米顆粒）可以調節黏合劑的機械性能，實現鍵合強度的精確調控。此外，紫外光輔助固化等新型工藝，能夠?qū)崿F(xiàn)低溫下的高強度鍵合。
鍵合力的控制通常不是通過單一方法實現的，而是貫穿于鍵合前的表面處理、鍵合工藝參數選擇以及鍵合后處理整個流程。不同的鍵合技術（如直接鍵合、陽極鍵合、共晶鍵合等）其控制方法和側重點也不同。鍵合力的控制本質上是“鍵合強度”與“工藝帶來的負面影響”（如熱應力、缺陷、成本）之間的權衡。
鍵合力測量技術主要包括拉伸/剪切測試、四點彎曲測試、納米壓痕技術和裂紋開口位移法等。拉伸測試簡單直接，但可能引入額外的應力集中。四點彎曲測試更適合評估脆性材料體系的界面強度，獲得斷裂韌性參數。納米壓痕技術作為一種局部測量方法，能夠提供微區鍵合性能的分布信息，對工藝開發具有重要指導價值。裂紋開口位移法是最常用的檢測方法，即半導體晶圓經過鍵合后或高溫退火后，使用刀片勻速插入兩個晶圓鍵合界面中，進而產生裂紋。將裂紋長度代入相關理論公式后，能夠計算出晶圓鍵合力。
晶圓鍵合力控制面臨的主要挑戰包括：異質材料集成中的熱失配應力問題、超薄晶圓鍵合過程中的變形控制，以及界面缺陷對器件性能的影響等。特別是對于第三代半導體材料（如 SiC、GaN）的鍵合，由于較高的工藝溫度要求，傳統的鍵合技術面臨著挑戰。此外，隨著芯片堆疊層數的增加，以及鍵合互連密度的提高，對于界面的電學性能要求也日益嚴格。開發同時滿足高機械強度和高電學性能的鍵合技術，將成為重要的研究方向。同時，晶圓封裝技術的發展也將推動低溫、低應力鍵合工藝的創新。
