在人工智能（AI）和高性能計算（HPC）的浪潮推動下，對算力的需求正以指數級增長。然而，傳統的芯片制造和封裝技術已成為限制系統性能提升的關鍵瓶頸。隨著晶體管尺寸逼近物理極限，“內存墻”（Memory Wall）問題日益突出，即處理器與內存之間的數據傳輸速率和能效無法滿足計算核心的需求。為了解決這一挑戰，半導體行業將目光投向了先進封裝技術（Advanced Packaging Technology, APT），本文將以臺積電（TSMC）的CoWoS®(Chip on Wafer on Substrate)技術為主介紹行業主流的2.5D封裝解決方案。

  CoWoS技術并非簡單的芯片堆疊，它是一種2.5D封裝解決方案，通過引入高密度的硅中介層（Silicon Interposer），實現了邏輯芯片（如GPU或ASIC）與高帶寬內存（HBM）之間超短距離、超高密度的互連。這極大地提升了數據帶寬，降低了功耗，是NVIDIA H100/B200等頂級AI芯片得以實現其驚人性能的關鍵技術。

CoWoS 家族：S、R、L 三大技術路線的演進

隨著市場對芯片尺寸和集成度的要求不斷提高，臺積電的CoWoS技術也從最初的CoWoS-S發展出了CoWoS-R和CoWoS-L兩個重要分支，形成了適應不同應用場景的“CoWoS家族”。理解這三者的區別，是理解當前先進封裝格局的關鍵。

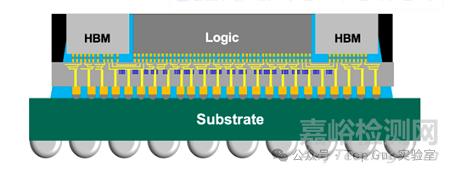

1、CoWoS-S (Silicon Interposer)

  CoWoS-S是CoWoS技術的經典形態，其中的“S”代表Silicon Interposer（硅中介層）。它使用一塊完整的硅片作為中介層，通過硅通孔（TSV）技術連接上層的芯片和下層的基板。

特點: 硅中介層提供了極高的布線密度和優異的電氣性能，能夠集成深溝槽電容（eDTC）以改善電源完整性。

局限性: 硅中介層的尺寸受限于光刻機的視場（Reticle Size），傳統上最大為1X Reticle。雖然臺積電通過掩模拼接（Mask Stitching）技術將其擴展到3.3X Reticle Size（約2700mm²），但成本高昂且良率控制難度大。

應用: 適用于對性能要求極致、尺寸在3.3X Reticle以內的頂級AI芯片。

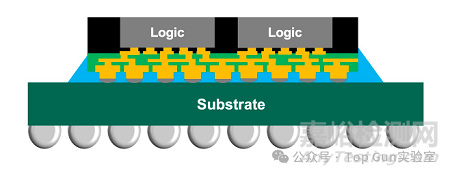

2、CoWoS-R (RDL Interposer)

  CoWoS-R中的“R”代表Redistribution Layer Interposer（重布線層中介層）。它使用有機材料和重布線層（RDL）來替代昂貴的硅中介層。

特點: RDL中介層成本相對較低，且具有一定的柔性，能更好地緩解芯片與基板之間因熱膨脹系數（CTE）不匹配而產生的應力，從而提高封裝可靠性和良率。

局限性: RDL的布線密度低于硅中介層，因此互連帶寬和性能略遜于CoWoS-S。

應用: 適用于對成本和可靠性有較高要求，且對互連密度要求稍低的場景。

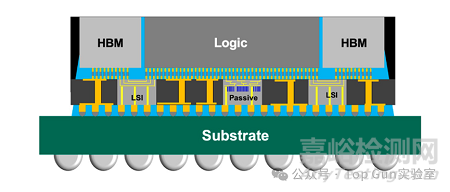

3、CoWoS-L (Local Silicon Interconnect)和INTEL EMIB (Embedded Multi-die Interconnect Bridge)

  CoWoS-L是最新的技術分支，其中的“L”代表Local Silicon Interconnect（局部硅互連）。它巧妙地結合了CoWoS-S的高性能和CoWoS-R的大尺寸靈活性。

特點: CoWoS-L在有機基板上嵌入了一塊或多塊局部硅互連（LSI）芯片，這些LSI充當了高性能的“硅橋”，用于連接邏輯芯片和HBM。這使得封裝尺寸可以遠超3.3X Reticle的限制，同時在關鍵互連區域保持了硅中介層的高密度和高性能。

趨勢: 隨著AI芯片尺寸的爆炸式增長，CoWoS-L正成為超大芯片（如NVIDIA Blackwell B200）的首選封裝方案，市場需求正強勁地轉向CoWoS-L。

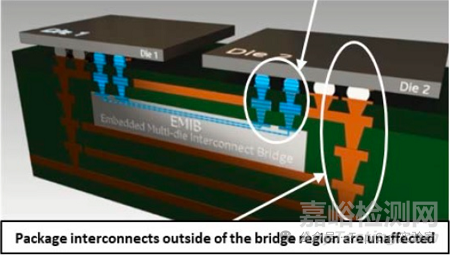

INTEL的EMIB封裝也是一種2.5D封裝技術，旨在提供類似于CoWoS的高性能互連，同時降低成本和復雜性。

技術特點: EMIB和CoWoS-L物理原理上看是一樣的，兩者都拋棄了昂貴且受限的全尺寸硅中介層，轉而使用“局部硅橋”來連接芯片，以實現高帶寬、低成本和超大尺寸封裝。

優勢:由于硅橋的面積很小，EMIB避免了制造大尺寸硅中介層的高成本和低良率問題，提供了更靈活、更具成本效益的2.5D解決方案。

  從工程實現上看Intel EMIB和TSMC CoWoS-L是是不一樣的，Intel EMIB是將硅橋嵌入在封裝基板（Substrate）中，屬于基板級集成，TSMC CoWoS-L是將硅橋（LSI）嵌入在RDL中介層中，屬于晶圓級集成。

先進封裝的市場挑戰與未來展望

  EMIB和CoWoS-L的出現，標志著2.5D封裝技術進入了“局部硅橋”時代。它們都巧妙地利用了硅橋的高密度互連優勢，同時規避了全尺寸硅中介層的成本和尺寸限制。

EMIB是Intel在其IDM模式下，利用自身封裝能力實現的高效、低成本解決方案。

CoWoS-L是臺積電在其代工生態中，整合InFO和CoWoS技術，為客戶提供超大尺寸AI芯片封裝的頂級方案。且像創意電子（GUC）這樣的ASIC設計服務公司，他們提供從芯片到封裝再到系統的協同設計（Co-design）和仿真服務，確保復雜2.5D結構的良率和性能，在CoWoS生態中扮演了重要角色。

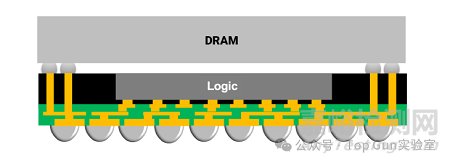

附：臺積電的InFO技術簡介(Integrated Fan-Out)集成扇出型封裝

  InFO是一種晶圓級封裝（Wafer-Level Packaging, WLP）技術，其核心創新在于移除了傳統的封裝基板，直接在重構晶圓上制作高密度的重布線層（RDL）來實現芯片間的互連。這種“扇出”結構使得I/O可以在芯片面積之外的區域扇出，從而增加了連接的靈活性和密度。

  技術特點: InFO技術通過RDL互連，極大地縮短了信號傳輸路徑，帶來了優異的電學性能和散熱性能。由于沒有傳統基板，封裝厚度得以大幅降低，這使其成為移動設備（如智能手機處理器）的首選方案（InFO-PoP）。

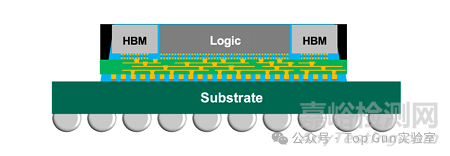

  對于高性能計算領域，InFO-oS(on Substrate) 則將RDL中介層置于基板之上，實現了多個邏輯芯片和HBM的集成，提供了比CoWoS更具成本效益的2.5D替代方案。
