電磁輻射是非電離輻射，是指電磁波能量的空間傳播。關于電磁輻射，有一系列標準規定測試方法和限值要求，包括電磁環境控制和系列電磁兼容（EMC）標準。本文簡述電磁輻射的基本概念、測試方法和基礎原理，幫助專業測量人員掌握測試原理和正確的測試評判方法，同時也是對非專業人員的科普。

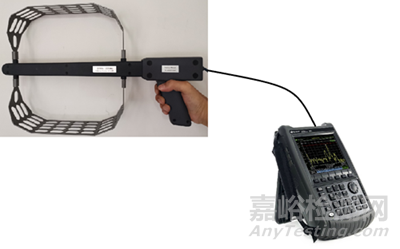

民用EMC標準主要目的是讓電子產品在電磁環境中兼容正常工作（本文不討論軍標系統級EMC和電子戰相關內容）；電磁環境控制標準(如GB 8702)是評估電磁環境對人體影響，規定了對人體產生不良影響的電磁輻射水平的最高限值。電磁波的傳播不需要介質，在真空或氣體等介質中，以電磁場的方式進行傳播。電磁波遇到導體，會有一部分能量轉化為電流和電壓，天線就是進行這種轉化的裝置。測量電磁輻射的傳統儀器是場強儀，其本質是配套連接天線的接收機，用頻譜儀替代接收機也可以完成電磁輻射測量工作。天線將電磁輻射能量轉化為電壓，頻譜儀、接收機等測量?jī)x器可以測量這種電壓，通過已知天線系數，換算成場強等標定電磁輻射的量值。目前常用的這些儀器，通常內置自動單位功能，只要將天線系數導入儀表即可。
電磁輻射量值定義
01、電場強度
標準官方定義：矢量場量 E，其作用在靜止的帶電粒子上的力等于 E 與粒子電荷的乘積，其單位為伏特每米（V/m）或者牛頓每庫侖（N/C）。白話解釋：射頻電場方向放置一根理想直導線，1m長度，其兩端電壓對應電場強度V/m。
02、磁感應強度
標準官方定義：矢量場量B，其作用在具有一定速度的帶電粒子上的力等于速度與B矢量積，再與粒子電荷的乘積，其單位為特斯拉（T）。在空氣中，磁感應強度等于磁場強度乘以磁導率μ0，即B=μ0H。白話解釋：磁感應強度是垂直于射頻磁場方向長1m，電流為1A的理想直導線所受磁場力的大小。
03、磁場強度
標準官方定義：矢量場量 H，在給定點，等于磁感應強度除以磁導率，并減去磁化強度，其單位為安培每米（A/m）。白話解釋：垂直電磁波傳播方向方向放置一根1m周長理想環形導線，導線上的電流對應磁場強度A/m。
04、輻射功率密度
標準官方定義：標量場量S，為穿過與電磁波的能量傳播方向垂直的面元的功率除以該面元的面積的值，單位為瓦特每平方米（W/m²）。白話解釋：輻射功率密度等于電場強度與磁場強度的乘積W/m²。
電磁輻射測試常用量值和公式
電磁波阻抗
遠場Z?=120π = 377Ω；近場低阻
功率 mW=10lg(1mW/1mW)=0dBm
電壓 1V=20lg(10^6μV/1μV)=120dBμV
電流 1A=20lg(10^6μA/1μA)=120dBμA
磁感應強度T=20lg(10^12pT/1pT)=240dBpT
換算0dBm=107dBμV
1V=13dBm
1T=7.96E5 A/m
dBpT=-1.98dBμA/m
證明：伏特每米(V/m)=牛頓每庫侖(N/C)
解：1C=1A·s
1W=1V·A
1J=1W·s=1V·A·s=1V·C
1J=1N·m
所以
1J=1V·C=1N·m1V/m=1N/C

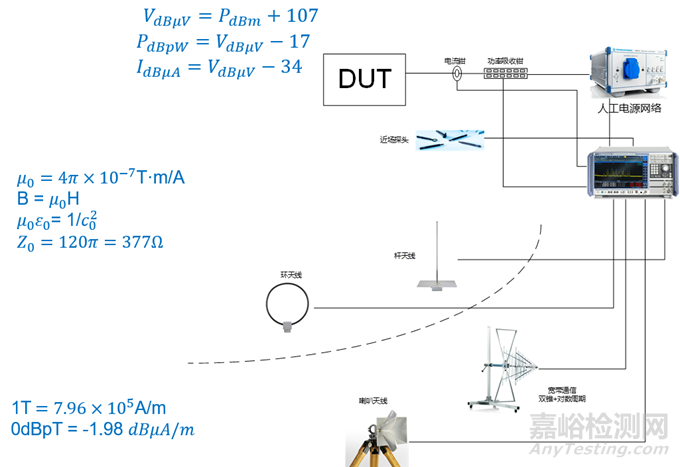

電磁輻射測量和計算方法
天線系數k(dB/m)，接收機讀數U(dBμV)，或者頻譜儀讀數P(dBm)，Z?=377Ω
電場強度E(dBμV/m) = U(dBμV)+k(dB/m)
=P(dBm)+k(dB/m)+107E(V/m)
= 10^((E(dBμV/m)-120)/20)
磁場強度
H(dBμA/m)=E/Z?=E(dBμV/m)-51.5
H(A/m)=10^((H(dBμA/m)-120)/20)
磁感應強度
B(dBpT) = μ?H = E(dBμV/m)-49.5
B(T) = 10^((B(dBpT)-240)/20)
輻射功率密度
S(dBpW/m²)=E·H=E(dBμV/m)+H(dBμA/m)
S(W/m²)=E(V/m)·H(A/m)

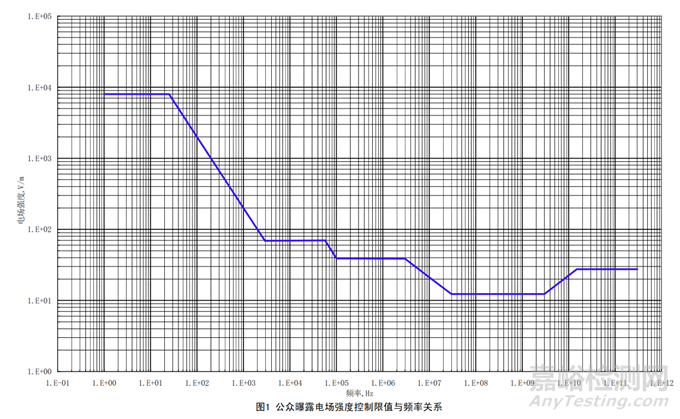

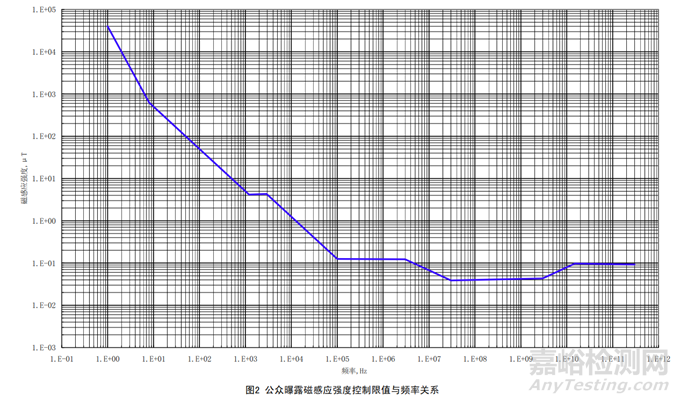

電磁環境控制限值
自動化測試評價

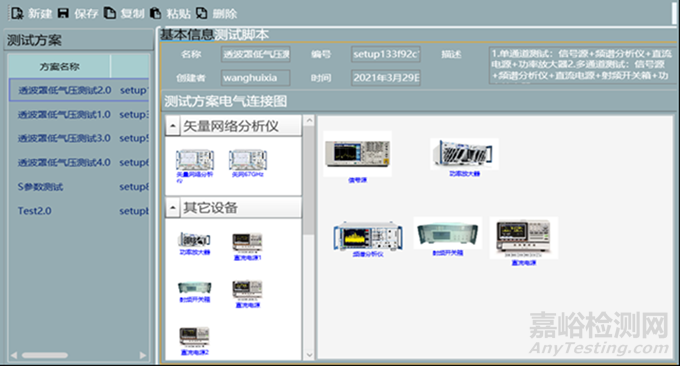

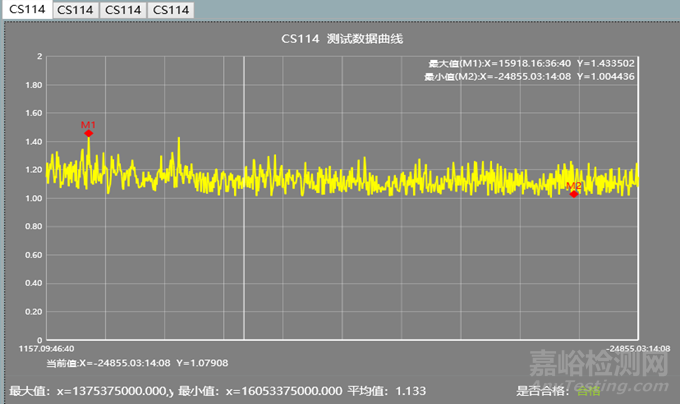

格潤海泰科技有限公司 iTest 測試軟件平臺，自動化測試+限值評價+報告+數據庫，如果有相關測試方案需求，請留言聯系方式。
