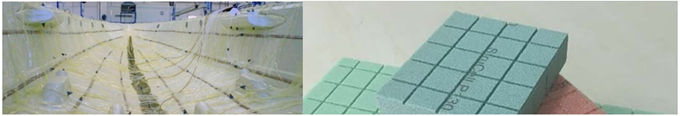

在復合材料RTM工藝中，經常會遇到開有導膠槽的PVC泡沫夾芯，以及在大型復合材料制件中使用注膠管，該注膠管的橫截面通常為圓弧型、三角形、Ω型。這樣在一個復合材料RTM注膠過程中，就會遇到兩種不同的流動狀態，分別是表征管道流動的泊肅葉流和表征纖維多孔介質浸潤的達西流。
泊肅葉流（Poiseuille Flow），常被稱為哈根-泊肅葉流動（Hagen-Poiseuille Flow），是流體力學中一種經典的層流運動模型，描述了不可壓縮黏性流體在長圓管或平行平板間，由于壓力差驅動而產生的穩定流動狀態。
1.核心定義與物理特性
·驅動力：流動由管道兩端的壓力差（ΔP）驅動，流體從高壓處流向低壓處。
·流動類型：屬于層流（Laminar Flow），即流體質點平行于管軸線運動，沒有橫向混雜。
·速度剖面：在穩定流場中，速度呈拋物線形分布（Parabolic Profile）。管壁處的流速為零（無滑移邊界條件），而管中心處的流速達到最大值。

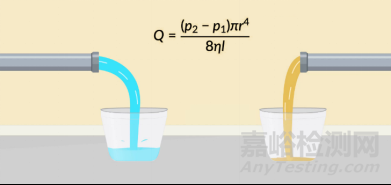

2. 泊肅葉定律 (Poiseuille's Law)
該定律給出了體積流量與各物理量之間的定量關系：
其中：Q：體積流量
ΔP：管道兩端的壓力差
R：管道半徑（流量與半徑的四次方成正比，半徑微小變化會對流量產生巨大影響）
μ：流體的動力黏度
L：管道長度
達西定律（Darcy's Law）是描述流體通過多孔介質（如土壤、纖維織物等）流動的基本物理定律。
(1) 核心定義
達西定律指出，在層流狀態下，流體在多孔介質中的滲流速度與水力梯度（或壓力梯度）成正比，與流體的動力粘度成反比。
(2) 數學表達式
通常表示為
或者更通用的物理形式：
V：滲流速度（比流量）。
Q：總流量。
K：介質的滲透率（Permeability），取決于介質本身的結構。
A：通過的截面積。
μ：流體的動力粘度。
ΔP/L：水力坡度或壓力梯度（負號表示流向壓力降低的方向）。

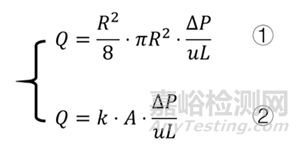

通過前文可以發現泊肅葉流與達西流的公式形式一致，將多孔介質想象成一束平行圓管。以圓形截面管道為例，假設將兩個公式流量相等，可以得出等效滲透率。這樣在仿真中就可以使用一個達西定律既能表達泊肅葉流現象，又能表達多孔介質達西流現象。
圓形截面管道的等效滲透率：

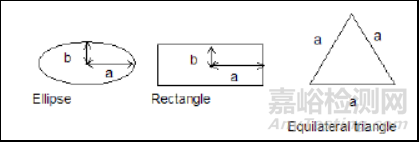

其他截面形狀等效滲透率公式

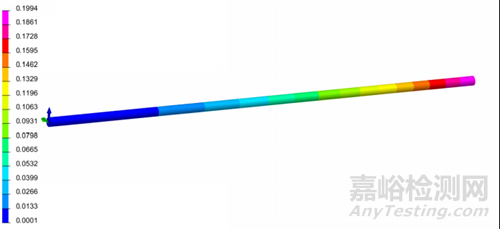

通過一個簡單的圓形管道流動仿真，來驗證一下在RTM仿真中使用等效滲透率能否準確表達出泊肅葉流動。
仿真輸入信息：樹脂粘度0.5Pa.s，注膠壓力1bar，等效滲透率計算得到
K=1.25e-5m2，仿真注膠填充時間為0.1994s。
通過使用deepseek計算得到的時間為0.2s，具體計算過程可以參考如下。
直徑20mm，長1000mm的圓管，一端壓力100000Pa，一端0Pa，粘度0.5Pa.s樹脂從一端流動到另一端的時間
(1) 問題理解
這是一個圓管（直徑D＝20mm，長度L＝1000mm）中粘性流體的流動問題。
粘度
壓差：
p1-p2＝100000 Pa（一端 100000Pa，一端 0Pa）
要計算樹脂從一端流到另一端的時間—— 意味著流體初始時在一端，最終充滿整個管道，求解這個填充時間。
這實際上是一個“瞬態”問題，但題目沒有直接給流量，暗示我們可以用泊肅葉（Hagen–Poiseuille）公式先求平均流速，然后估算時間。
（2） 泊肅葉流動公式
對于層流穩態牛頓流體：
其中：

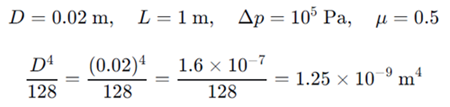

注意：直接計算更精確：
D4= (0.02)4 = 0.00000016 = 1.6 × 10−7 m4
所以：
等一下，仔細寫：
正確公式是：
代入：
分子：π × 1.6 × 10−7× 105 = π × 1.6 × 10−2 = π × 0.016
分母：128 × 0.5 × 1 = 64
所以：
即：
Q ≈ 7.854 × 10−4m3/s

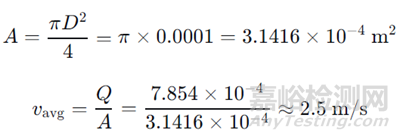

（3）平均速度
（4）填充速度
若以平均速度Vage走完L＝1m：
這個時間很短，但注意：這個t是按穩態已經建立時的流速計算的，實際上流動剛開始時加速到穩態需要時間（啟動瞬態），且對于粘度很高的樹脂，慣性可能很小，速度建立很快，但題中未給密度，通常這類題直接按穩態流速估算填充時間，忽略入口發展和啟動時間。
（5）檢查假設
題目說“粘度 0.5 Pa·s”的樹脂，一般樹脂可能比水粘很多（水約10-3Pa·s），這里 0.5Pa·s 屬于高粘度流體。
圓管內層流啟動時間（速度達到穩態的 99%）的特征時間為：
若密度ρ ≈ 1000 kg/m3：
這個啟動時間與填充時間0.4s相當，所以不能完全忽略啟動過程。
但是題目可能期望一個簡化的“牛頓流體、穩態流動”估算。因?yàn)闃?shù)脂不是一開始就滿管流動，而是入口處推進，真正的填充過程（假設流體不可壓縮）會有一個前鋒面，在恒定壓差下前鋒面速度會變化，需要解瞬態方程。更準確的模型：使用一維非定常流動近似（平均速度隨充滿長度變化）
設x（t）為前鋒位置，壓差作用長度x上：
不對！這里壓差是固定的總壓差100000 Pa
等等，這里要小心：如果管子原來是空的，空氣那端壓力為 0（出口大氣壓），入口壓力100000 Pa（表壓）加在樹脂入口端。那么在樹脂未充滿時，樹脂所受壓差其實一直是100000 Pa，因?yàn)槌隹诙耸谴髿鈮海瑯?shù)脂前鋒面前方壓力也是大氣壓（假設空氣可自由排出）。那么推動長度是變化的x（t），壓力梯度是Δp/x(t）。
泊肅葉公式修正：
對長度x，流量：
前鋒面速度：
即：
積分：
初始t = 0, x = 0，所以C = 0。
充滿時x = L：
（6) 代入數值
分子：16 × 0.5 × 1 = 8
分母：0.0004 × 105 = 0.0004 × 100000 = 40
這個時間比之前用穩態全長流速算的 0.4 秒還要短，因?yàn)閴毫μ荻仍诔跏紩r(shí)非常大（x?。?，速度很快，然后減慢。
(7) 對比
兩個模型：
1.恒定穩態全長平均速度（假設一開始就滿管流動）→ t = L/vavg = 0.4 s
2.前鋒面推進模型（壓差恒定，阻力長度變化）→tf = 0.2 s
哪個更合理？ 實際填充過程中，開始時速度極快，平均下來填充時間更短。
但注意到tf = 0.2 s與前面計算的啟動特征時間相當，意味著慣性可忽略（低雷諾數），這個推進模型是準靜態的，更準確。
檢查雷諾數以確認層流：
ρ ≈ 1000 ，vmax = 2vavg = 5 m/s，（穩態滿管時中心速度），但初始速度更大。不過高粘度下，Re 很?。?/span>
取v＝5，得
小于 2000，層流成立。
因此，物理上更合理的填充時間是前鋒面推進模型結果：
最終答案： 0.2
