在塑料注塑成型中，確保熔體能夠完全填滿模具型腔是成功生產(chǎn)的第一步。塑料螺旋流動測試（Spiral Flow Test） 作為一種標準化且直觀的評估方法，被廣泛用于量化樹脂的流動性，從而直接預(yù)測其充模能力。該方法通過測量樹脂在特定工藝條件下于螺旋形流道中的流動長度，為材料選擇、工藝設(shè)定和質(zhì)量控制提供了關(guān)鍵數(shù)據(jù)。
01測試原理
螺旋流動測試的核心在于：模具中的流動長度是樹脂粘度與注射壓力、填充速率（注射速度）、熔體溫度和設(shè)定條件的函數(shù)。測試使用一個具有特定截面厚度和圓形螺旋流道的專用模具。在模擬的典型注塑條件下，熔體被注入模具，并在流動中冷卻固化。最終測得的流動長度（螺旋流動度） 即是材料在該套條件下流動性的量化體現(xiàn)。粘度越低，流動越長，其潛在的充模能力也越強。

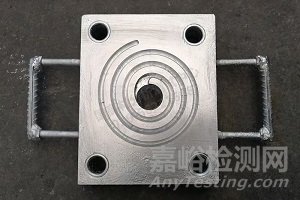

核心裝置：測試使用標準化的螺旋模具，通常為阿基米德螺線形，具有恒定的矩形流道截面和明確的厚度。模具中心設(shè)有進料口，材料由此注入。
02從材料評估到生產(chǎn)指導(dǎo)
螺旋流動測試的價值在于其直接關(guān)聯(lián)工程實踐的多個方面：
評估批次一致性，監(jiān)控材料性能：這是測試的基礎(chǔ)應(yīng)用。流動（粘度）的變化為每批材料的流動性能、結(jié)晶度和凍結(jié)時間提供了直接指示。“任何主要的批次間流動差異，都將有理由采用更精密的測量方法并與材料供應(yīng)商討論。” 這對于保證生產(chǎn)穩(wěn)定性至關(guān)重要。
篩選材料，預(yù)測復(fù)雜模具填充性：在開發(fā)新產(chǎn)品或使用新模具時，測試是評估材料是否適用的快速手段。對于難以填充的模具（hard-to-fill tools），它可以明確指出樹脂在標準條件下是否具備填充所需的流動長度。以尼龍材料的選擇為例：在制造電纜扎帶時，尼龍6/6因其優(yōu)越的流動填充特性成為首選材料。與尼龍6/6相比，尼龍6具有更高的伸長率，但流動性較低。兩者性能均可良好，但基于流動性和經(jīng)濟性，尼龍6/6是主要材料。
優(yōu)化工藝參數(shù)，理解變量影響：測試能清晰揭示關(guān)鍵工藝參數(shù)對流動性的影響。例如，通過改變?nèi)垠w溫度、填充速率（注射速度） 和模具溫度進行測試，可以建立工藝窗口。對于ABS，熔體溫度和注射速度是主要變量，模具溫度也有影響但相對次要。這為實際生產(chǎn)中的參數(shù)設(shè)定提供了依據(jù)。
03關(guān)鍵影響因素與注意事項
剪切熱效應(yīng)：模具澆口尺寸對樹脂熔體溫度（剪切熱）有明確影響。這對于ABS、PVC等剪切敏感聚合物尤為重要。如果樹脂通過小澆口時吸收過多剪切熱，不僅影響流動，還可能顯著降低樹脂和成型件的物理性能。這意味著測試結(jié)果需結(jié)合實際模具的澆口設(shè)計來綜合解讀。
填料含量的影響：對于玻璃纖維、礦物等填充樹脂，其流動性受填料含量顯著影響。行業(yè)通常通過灰分測試來確定填料百分比，這與流動測試數(shù)據(jù)結(jié)合，能更全面地評估材料。
04結(jié)論
綜上所述，塑料螺旋流動測試是評估材料充模能力的一種直接、快速且標準化的工程方法。它通過一個簡單的數(shù)值，綜合反映了材料在特定條件下的流動行為，在材料初選、質(zhì)量控制、工藝可行性初步判斷中發(fā)揮著不可替代的哨兵作用。
然而，必須認識到其應(yīng)用邊界：它是在特定模具幾何和固定條件下進行的測試，不能完全替代針對實際產(chǎn)品模具的計算機模流分析（CAE） 和試模驗證。實際生產(chǎn)中的充模效果還受到產(chǎn)品壁厚變化、復(fù)雜流道布局、冷卻系統(tǒng)效率等多重因素的綜合影響。
因此，最佳工程實踐是將螺旋流動測試作為一個高效的篩選工具、比較基準和質(zhì)量監(jiān)控點。當(dāng)測試顯示充模能力不足或出現(xiàn)批次波動時，則應(yīng)啟動更深入的分析，如采用更精密的粘度測量，或結(jié)合模流分析進行驗證。通過這種方式，螺旋流動測試得以嵌入從材料認證到穩(wěn)定生產(chǎn)的完整質(zhì)量與工程控制鏈條中，幫助工程師做出更可靠的決策，確保每一次注射都能成功地填充型腔。
京公網(wǎng)安備11010802046783號
