解密eMMC失效：帶你看透存儲(chǔ)故障的核心密碼
導(dǎo)語(yǔ)：你是否遇到過(guò)這樣的場(chǎng)景：
用了3 年的手機(jī)突然頻繁卡頓，拍好的照片莫名丟失；
車載導(dǎo)航在零下 20℃的寒冬突然死機(jī)，甚至無(wú)法啟動(dòng)；
家里的智能機(jī)頂盒每隔幾天就自動(dòng)重啟，追劇看到關(guān)鍵節(jié)點(diǎn)戛然而止。
這些看似毫無(wú)關(guān)聯(lián)的故障，背后往往藏著同一個(gè) “隱形主角”——eMMC。
作為嵌入式多媒體卡（Embedded MultiMediaCard）的縮寫(xiě)，eMMC是電子設(shè)備的 “內(nèi)置硬盤(pán)”，承載著數(shù)據(jù)存儲(chǔ)與讀寫(xiě)的核心任務(wù)。根據(jù) JEDEC（全球半導(dǎo)體行業(yè)標(biāo)準(zhǔn)組織）統(tǒng)計(jì)，全球每年有超過(guò) 10 億臺(tái)電子設(shè)備搭載 EMMC，其可靠性直接決定了設(shè)備的使用壽命和用戶體驗(yàn)。但由于 eMMC 集成在設(shè)備內(nèi)部，故障點(diǎn)隱蔽，很多人遇到問(wèn)題只會(huì)籠統(tǒng)歸結(jié)為 “存儲(chǔ)壞了”。
本文將用通俗的語(yǔ)言拆解專業(yè)邏輯，帶你看透 eMMC 失效的核心密碼。
一、eMMC-存儲(chǔ)屆的集大成者
很多人會(huì)把eMMC 和 U 盤(pán)、SD 卡混淆，但其實(shí)它是存儲(chǔ)界的 “集大成者”—— 簡(jiǎn)單說(shuō)，eMMC=“NAND 閃存芯片 + 控制芯片 + 標(biāo)準(zhǔn)接口” 的三合一套餐，是直接焊接在 PCB 板上的嵌入式存儲(chǔ)方案。

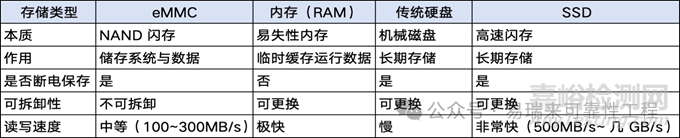

eMMC既不是RAM，也不是傳統(tǒng)硬盤(pán)，但它確實(shí)是系統(tǒng)與文件的持久存儲(chǔ)器，功能上與SSD最為接近。但是eMMC 是半雙工：讀寫(xiě)操作必須分開(kāi)進(jìn)行，像單車道只能單向通行，讀寫(xiě)效率較低。其壽命、性能和可替換性遠(yuǎn)不及SSD，因此不適合用于頻繁高強(qiáng)度讀寫(xiě)的設(shè)備中。幾種不同的存儲(chǔ)方式的對(duì)比如下表。
從結(jié)構(gòu)來(lái)看，它的三個(gè)核心部分各司其職：NAND 閃存是 “數(shù)據(jù)倉(cāng)庫(kù)”，負(fù)責(zé)存放照片、系統(tǒng)文件等所有數(shù)據(jù)；控制芯片是 “智能管家”，不僅管理數(shù)據(jù)的讀寫(xiě)、擦除，還自帶磨損均衡算法（讓閃存各區(qū)域均勻損耗）、壞塊管理（屏蔽損壞區(qū)域）等核心功能；標(biāo)準(zhǔn)接口則是 “溝通橋梁”，遵循 JEDEC 制定的 MMC 協(xié)議，確保與手機(jī)、車載主控等芯片無(wú)縫兼容。
和傳統(tǒng)的“獨(dú)立閃存 + 獨(dú)立控制器” 方案相比，eMMC 的優(yōu)勢(shì)卻很明顯：體積?。ㄗ钚H 4mm×6mm）、成本低、兼容性強(qiáng)，因此廣泛應(yīng)用于中低端手機(jī)、平板、智能電視、車載電子、物聯(lián)網(wǎng)設(shè)備等場(chǎng)景。而SSD更多被應(yīng)用于如高端筆記本/PC等高性能計(jì)算設(shè)備。根據(jù)市場(chǎng)調(diào)研機(jī)構(gòu) Counterpoint 數(shù)據(jù)，2023 年全球消費(fèi)電子領(lǐng)域 eMMC 出貨量達(dá) 6.8 億顆，車載領(lǐng)域增速最快，年增長(zhǎng)率超 25%。
但集成化設(shè)計(jì)也帶來(lái)了“雙刃劍效應(yīng)”：三個(gè)核心部分封裝在一個(gè)芯片里，一旦出現(xiàn)故障，很難直接判斷是哪個(gè)環(huán)節(jié)出問(wèn)題 —— 這也是 EMMC 失效分析的難點(diǎn)所在。
二、eMMC失效的“五大重災(zāi)區(qū)”-失效機(jī)理
eMMC失效并非偶然，主要集中在五大場(chǎng)景，每個(gè)場(chǎng)景背后都有明確的失效機(jī)理，如下表：
|
失效類型
|
核心機(jī)理
|
通俗比喻
|
典型場(chǎng)景
|
大致占比
|
|
磨損老化
|
NAND 閃存 P/E 次數(shù)耗盡（TLC：1000-3000 次；MLC：1 萬(wàn) - 3 萬(wàn)次），磨損均衡算法失效
|
筆記本紙張寫(xiě)滿無(wú)法再用
|
監(jiān)控設(shè)備、車載記錄儀、高頻寫(xiě)入的物聯(lián)網(wǎng)設(shè)備
|
30%
|
|
電壓異常
|
供電電壓波動(dòng)超±5%（JEDEC 標(biāo)準(zhǔn)），紋波過(guò)大（＞100mV），掉電導(dǎo)致數(shù)據(jù)寫(xiě)入中斷
|
寫(xiě)文章中途斷電，內(nèi)容未保存
|
劣質(zhì)充電器供電、供電電路設(shè)計(jì)簡(jiǎn)陋、設(shè)備突然掉電
|
25%
|
|
溫度應(yīng)力
|
高溫加速電子遷移，低溫導(dǎo)致PCB 與 eMMC 焊點(diǎn)熱膨脹系數(shù)不匹配（開(kāi)裂）
|
高溫讓零件“加速老化”，低溫讓焊點(diǎn) “收縮斷裂”
|
車載設(shè)備（夏冬溫差）、戶外物聯(lián)網(wǎng)設(shè)備、靠近熱源的電子設(shè)備
|
20%
|
|
靜電損傷（ESD）
|
靜電擊穿控制芯片（HBM 耐受電壓 2000-4000V），隱性損傷后期爆發(fā)
|
無(wú)形的“電擊” 損壞內(nèi)部電路
|
生產(chǎn)/ 維修未做防靜電、用戶插拔設(shè)備產(chǎn)生靜電
|
15%
|
|
兼容性與固件問(wèn)題
|
控制器固件bug，與主控芯片 MMC 協(xié)議不匹配，壞塊管理算法失效
|
“管家” 操作手冊(cè)有錯(cuò)誤，與設(shè)備 “溝通不暢”
|
設(shè)備系統(tǒng)升級(jí)后卡頓、新機(jī)型兼容性測(cè)試不足
|
10%
|
（數(shù)據(jù)來(lái)源：JEDEC標(biāo)準(zhǔn)文檔、三星 / 鎧俠存儲(chǔ)可靠性報(bào)告、行業(yè)失效案例統(tǒng)計(jì)）
下面展開(kāi)說(shuō)明各失效類型的關(guān)鍵細(xì)節(jié)：
2.1 磨損老化：“用壞了” 的存儲(chǔ)
NAND閃存的寫(xiě)入次數(shù)是有限的 —— 比如常用的 TLC 閃存，單塊區(qū)域的 P/E 次數(shù)（編程 / 擦除次數(shù)）約 1000-3000 次，MLC 閃存可達(dá) 1 萬(wàn) - 3 萬(wàn)次（數(shù)據(jù)來(lái)源：三星閃存技術(shù)白皮書(shū)）。eMMC 的 “管家”（控制芯片）會(huì)通過(guò)磨損均衡算法延長(zhǎng)壽命，但如果設(shè)備頻繁寫(xiě)入大量數(shù)據(jù)（比如監(jiān)控設(shè)備、車載記錄儀），或者算法設(shè)計(jì)缺陷，就會(huì)導(dǎo)致部分區(qū)域提前耗盡壽命，出現(xiàn) “寫(xiě)保護(hù)”“數(shù)據(jù)無(wú)法保存” 等問(wèn)題。這就像筆記本的紙寫(xiě)滿了就沒(méi)法再用，只是 eMMC 的 “紙張” 是電子單元。
2.2 電壓異常：“供電不穩(wěn)” 惹的禍
eMMC的正常工作電壓通常為 3.3V（供電電壓）和 1.8V（接口電壓），允許的電壓波動(dòng)范圍僅 ±5%（依據(jù) JEDEC JESD84-B51 標(biāo)準(zhǔn)）。如果供電電路設(shè)計(jì)粗陋，或者設(shè)備使用劣質(zhì)充電器，會(huì)導(dǎo)致電壓紋波過(guò)大（超過(guò) 100mV），甚至突然掉電。這會(huì)直接導(dǎo)致數(shù)據(jù)寫(xiě)入中斷 —— 就像寫(xiě)文章寫(xiě)到一半突然斷電，內(nèi)容沒(méi)保存；更嚴(yán)重的是，電壓沖擊會(huì)擊穿控制芯片的 MOS 管，造成永久性損壞。某手機(jī)品牌售后數(shù)據(jù)顯示，約30% 的 “突然無(wú)法開(kāi)機(jī)” 故障與 eMMC 供電異常有關(guān)。
2.3 溫度應(yīng)力：“冷熱交替” 的考驗(yàn)
消費(fèi)級(jí)eMMC 的工作溫度范圍是 0℃~70℃，工業(yè)級(jí)為 - 40℃~85℃（引用自鎧俠工業(yè)級(jí) eMMC 規(guī)格書(shū)）。高溫會(huì)加速閃存芯片的電子遷移，導(dǎo)致存儲(chǔ)單元漏電；低溫則會(huì)讓 PCB 板與 eMMC 的焊點(diǎn)收縮不均，出現(xiàn)微裂紋，導(dǎo)致接觸不良。車載場(chǎng)景是重災(zāi)區(qū) —— 夏季車內(nèi)溫度可達(dá) 60℃以上，冬季北方戶外低至 - 30℃，冷熱交替讓 eMMC 的焊點(diǎn)疲勞加速，這也是很多車載導(dǎo)航 “冬天容易死機(jī)” 的核心原因。
2.4 靜電損傷：“隱形殺手” ESD
靜電是電子元器件的“隱形殺手”，eMMC 的控制芯片對(duì)靜電尤為敏感，其人體模型（HBM）靜電耐受電壓通常僅 2000-4000V（數(shù)據(jù)來(lái)源：JEDEC JESD22-A114 標(biāo)準(zhǔn)）。生產(chǎn)過(guò)程中工人未戴防靜電手環(huán)、維修時(shí)用非防靜電工具觸碰芯片、甚至用戶插拔設(shè)備時(shí)產(chǎn)生的靜電，都可能擊穿控制芯片的內(nèi)部電路。更隱蔽的是，部分靜電損傷不會(huì)立即失效，而是導(dǎo)致芯片性能下降，使用幾個(gè)月后突然出現(xiàn)卡頓、數(shù)據(jù)丟失 —— 這類失效占所有 eMMC 故障的 25%，也是最容易被誤判的類型。
2.5 兼容性與固件問(wèn)題：“溝通不暢” 的麻煩
eMMC的控制芯片自帶固件（相當(dāng)于 “管家的操作手冊(cè)”），如果固件存在 bug，或者與設(shè)備主控芯片的 MMC 協(xié)議版本不匹配，就會(huì)出現(xiàn) “溝通不暢”。比如某品牌手機(jī)升級(jí)系統(tǒng)后，eMMC 的讀寫(xiě)速度從 100MB/s 驟降至 20MB/s，就是因?yàn)樾孪到y(tǒng)與舊固件的兼容性問(wèn)題；還有些案例中，固件的壞塊管理算法失效，無(wú)法識(shí)別損壞的閃存區(qū)域，導(dǎo)致數(shù)據(jù)寫(xiě)入到壞塊中，出現(xiàn) “文件損壞”“無(wú)法讀取” 的問(wèn)題。根據(jù)行業(yè)統(tǒng)計(jì)，這類 “軟故障” 占 eMMC 失效的 20%，且通過(guò)固件升級(jí)即可修復(fù)。
三、eMMC失效分析-三部曲
eMMC 失效分析不能 “盲目拆件”，必須遵循 “先現(xiàn)象、后檢測(cè)、再驗(yàn)證” 的邏輯，這是我 30 年總結(jié)的高效方法：
第一步：現(xiàn)場(chǎng)復(fù)現(xiàn)與數(shù)據(jù)收集—— 不急于拆件，先搞懂 “病因”
這一步就像醫(yī)生問(wèn)診，核心是“摸清癥狀和病史”。首先要記錄故障現(xiàn)象：是卡頓、無(wú)法開(kāi)機(jī)、還是數(shù)據(jù)丟失？失效是偶爾發(fā)生還是必然發(fā)生？比如用戶反饋 “手機(jī)充電時(shí)卡頓”，就可以鎖定供電相關(guān)問(wèn)題；“低溫環(huán)境下失效” 則指向溫度應(yīng)力或焊點(diǎn)問(wèn)題。
然后收集關(guān)鍵數(shù)據(jù)：設(shè)備的使用年限（是否過(guò)了保修期）、維修歷史（是否拆機(jī)維修過(guò)）、工作環(huán)境（是否長(zhǎng)期在高溫/ 低溫下使用）、使用習(xí)慣（是否頻繁拍視頻、存大文件）。同時(shí)要提取故障日志 —— 大多數(shù)設(shè)備的 EMMC 控制器會(huì)記錄錯(cuò)誤碼（比如 “ECC 糾錯(cuò)失敗”“寫(xiě)操作超時(shí)”），通過(guò)日志可以快速定位方向。
舉個(gè)例子：某戶外裝置頻繁重啟，日志顯示“eMMC read error（地址 0x1234）”，結(jié)合產(chǎn)品 “長(zhǎng)期暴曬” 的使用場(chǎng)景，基本可以判斷是高溫導(dǎo)致閃存芯片局部損壞，后續(xù)檢測(cè)就有了明確目標(biāo)。
第二步：非破壞性檢測(cè)——“不拆殼” 先做 “體檢”
非破壞性檢測(cè)的核心是“不損傷設(shè)備，初步排查故障點(diǎn)”，主要包括三項(xiàng)：
外觀檢查：用200 倍光學(xué)顯微鏡觀察 eMMC 的引腳和焊點(diǎn)，看是否有氧化、虛焊、裂紋（比如焊點(diǎn)出現(xiàn) “發(fā)黑”“拉絲”，可能是虛焊）；如果是拆機(jī)設(shè)備，還要檢查芯片表面是否有劃痕、燒蝕痕跡（靜電擊穿可能導(dǎo)致芯片表面出現(xiàn)微小燒點(diǎn)）。這就像 “用放大鏡看皮膚是否有傷口”，快速排除外觀問(wèn)題。
電性能測(cè)試：用萬(wàn)用表測(cè)量eMMC 的供電引腳電壓，看是否在標(biāo)準(zhǔn)范圍內(nèi)（3.3V±5%）；用示波器檢測(cè)供電電壓的紋波，若紋波超過(guò) 100mV，說(shuō)明供電電路有問(wèn)題；再通過(guò)信號(hào)發(fā)生器模擬 MMC 接口信號(hào)，測(cè)試 eMMC 的響應(yīng)速度 —— 如果響應(yīng)超時(shí)，可能是控制芯片或固件問(wèn)題。這一步相當(dāng)于 “給 eMMC 測(cè)血壓、查心電圖”，量化電性能指標(biāo)。
熱分析：用紅外熱成像儀（如FLIR T400）觀察 eMMC 在工作時(shí)的溫度分布，若局部溫度超過(guò) 85℃（消費(fèi)級(jí)上限），說(shuō)明散熱不良；如果溫度正常但仍失效，可能是芯片內(nèi)部故障。曾有案例中，紅外熱成像發(fā)現(xiàn) eMMC 某引腳溫度比其他引腳高 10℃，后續(xù)檢測(cè)發(fā)現(xiàn)是引腳虛焊，導(dǎo)致接觸電阻過(guò)大。
第三步：破壞性分析—— 精準(zhǔn)定位 “病根”
如果非破壞性檢測(cè)無(wú)法找到原因，就需要進(jìn)行破壞性分析，這一步相當(dāng)于“手術(shù)探查”：
開(kāi)封處理：用等離子開(kāi)封機(jī)去除eMMC 的封裝外殼，露出內(nèi)部的閃存芯片和控制芯片（注意避免損傷內(nèi)部電路）；
芯片級(jí)檢測(cè)：用X 射線檢測(cè)焊點(diǎn)是否有內(nèi)部裂紋（肉眼無(wú)法看到），用探針臺(tái)測(cè)試控制芯片的關(guān)鍵引腳功能，判斷芯片是否損壞；若懷疑閃存問(wèn)題，可通過(guò)芯片測(cè)試儀讀取閃存的 P/E 次數(shù)和壞塊數(shù)量，看是否超過(guò)閾值；
失效機(jī)制驗(yàn)證：根據(jù)初步判斷，模擬環(huán)境復(fù)現(xiàn)失效。比如懷疑靜電損傷，就用靜電發(fā)生器按JEDEC 標(biāo)準(zhǔn)進(jìn)行 ESD 測(cè)試；懷疑溫度問(wèn)題，就將 eMMC 放入高低溫箱，模擬 - 40℃~85℃的循環(huán)環(huán)境。某車載 eMMC 失效案例中，通過(guò)高低溫循環(huán)測(cè)試，復(fù)現(xiàn)了焊點(diǎn)開(kāi)裂的失效現(xiàn)象，最終確認(rèn)是溫度應(yīng)力導(dǎo)致。
四、案例拆解-車載導(dǎo)航eMMC失效分析
案例背景：
2022 年，某車企反饋其新款車型的車載導(dǎo)航頻繁死機(jī)，部分車輛出現(xiàn)地圖數(shù)據(jù)丟失，售后故障率達(dá) 15%，涉及車輛超過(guò) 1 萬(wàn)輛。車主反映，故障多發(fā)生在北方冬季，室外溫度低于 - 10℃時(shí)更容易出現(xiàn)。
排查過(guò)程：
1）現(xiàn)場(chǎng)復(fù)現(xiàn)：將故障導(dǎo)航放入高低溫箱，設(shè)置- 20℃環(huán)境，通電 30 分鐘后，導(dǎo)航果然出現(xiàn)死機(jī)，日志顯示 “eMMC write timeout”（寫(xiě)入超時(shí)）；
2）非破壞性檢測(cè)：用萬(wàn)用表測(cè)量供電電壓，3.3V 正常，紋波小于 50mV；用紅外熱成像儀觀察，eMMC 區(qū)域溫度均勻（-15℃左右），無(wú)異常發(fā)熱；用光學(xué)顯微鏡觀察 eMMC 焊點(diǎn)，發(fā)現(xiàn)部分焊點(diǎn)有微小裂紋；
3）破壞性分析：對(duì)eMMC 進(jìn)行 X 射線檢測(cè)，確認(rèn)焊點(diǎn)存在內(nèi)部裂紋（熱膨脹系數(shù)不匹配導(dǎo)致）；拆解后發(fā)現(xiàn)，eMMC 的封裝材料與 PCB 板的熱膨脹系數(shù)差異較大（eMMC 為 12ppm/℃，PCB 為 18ppm/℃），低溫下收縮不均，導(dǎo)致焊點(diǎn)疲勞開(kāi)裂；
4）失效根源：PCB 與 eMMC 的熱膨脹系數(shù)不匹配，北方冬季低溫導(dǎo)致焊點(diǎn)微裂紋，接觸電阻增大，數(shù)據(jù)寫(xiě)入時(shí)出現(xiàn)超時(shí)，最終導(dǎo)致死機(jī)。
解決措施：
1）更換eMMC 的封裝材料，將熱膨脹系數(shù)調(diào)整為 16ppm/℃，與 PCB 接近；
2）優(yōu)化焊點(diǎn)材料，采用低溫焊錫（熔點(diǎn)138℃），提升焊點(diǎn)的抗疲勞能力；
3）在eMMC 底部粘貼導(dǎo)熱墊，增加熱傳導(dǎo)，減少溫度驟變帶來(lái)的應(yīng)力。
效果驗(yàn)證：
改善后，將導(dǎo)航放入- 40℃~85℃的高低溫箱進(jìn)行 1000 次循環(huán)測(cè)試，無(wú)一次失效；裝車后跟蹤 6 個(gè)月，故障率從 15% 降至 0.3% 以下，完全解決問(wèn)題。
五、提升eMMC可靠性-6大關(guān)鍵措施
eMMC 失效大多可以預(yù)防，這 6 個(gè)措施能讓可靠性提升 80%：
5.1 選型要 “對(duì)癥”—— 不選貴的，只選對(duì)的
選型是基礎(chǔ)，要根據(jù)使用場(chǎng)景匹配EMMC 等級(jí)：消費(fèi)級(jí)（0℃~70℃）適合手機(jī)、平板等日常設(shè)備；工業(yè)級(jí)（-40℃~85℃）適合車載、戶外物聯(lián)網(wǎng)設(shè)備；車規(guī)級(jí)（-40℃~105℃）適合發(fā)動(dòng)機(jī)周邊等高溫場(chǎng)景（引用自 AEC-Q100 車規(guī)標(biāo)準(zhǔn)）。同時(shí)要關(guān)注閃存類型：MLC 閃存的 P/E 次數(shù)是 TLC 的 3-5 倍，適合頻繁寫(xiě)入的場(chǎng)景（如監(jiān)控）；還要查看廠商的可靠性報(bào)告，優(yōu)先選擇一線品牌。
5.2 PCB 設(shè)計(jì)避 “坑”—— 細(xì)節(jié)決定壽命
PCB 設(shè)計(jì)要重點(diǎn)優(yōu)化三點(diǎn)：
一是供電電路，在 eMMC 的 VCC 引腳附近并聯(lián) 0.1μF 和 10μF 的濾波電容，減少電壓紋波（依據(jù) IPC-2221 PCB 設(shè)計(jì)標(biāo)準(zhǔn)）；
二是接地，將 eMMC 的 GND 引腳與 PCB 的主地連接，避免接地不良導(dǎo)致的信號(hào)干擾；
三是布局，讓 eMMC 遠(yuǎn)離 CPU、功率芯片等熱源，預(yù)留至少 2mm 的散熱空間。某智能手表廠商曾因 eMMC 緊鄰 CPU，導(dǎo)致高溫死機(jī)，優(yōu)化布局后故障率從 8% 降至 0.2%。
5.3 供電防護(hù)要 “到位”—— 避免電壓 “過(guò)山車”
供電不穩(wěn)是eMMC 的 “大敵”，要做好兩項(xiàng)防護(hù)：一是使用優(yōu)質(zhì)電源芯片，確保輸出電壓波動(dòng)不超過(guò) ±5%；二是增加掉電保護(hù)電路，在設(shè)備突然斷電時(shí)，通過(guò)電容儲(chǔ)存的電能，為 eMMC 提供 10-20ms 的供電（足夠完成數(shù)據(jù)寫(xiě)入）。對(duì)于車載設(shè)備，還需增加過(guò)壓保護(hù)模塊，防止汽車啟動(dòng)時(shí)的電壓沖擊（最高可達(dá) 14.8V）損壞 eMMC。
5.4 熱設(shè)計(jì)要 “合理”—— 控制溫度 “不發(fā)燒”
溫度是eMMC 老化的主要誘因，熱設(shè)計(jì)要遵循 “遠(yuǎn)離熱源 + 主動(dòng)散熱” 原則：車載設(shè)備中，eMMC 應(yīng)遠(yuǎn)離發(fā)動(dòng)機(jī)和排氣管，必要時(shí)粘貼導(dǎo)熱墊，將熱量傳導(dǎo)至設(shè)備外殼；戶外物聯(lián)網(wǎng)設(shè)備可采用金屬外殼散熱，避免密封式設(shè)計(jì)導(dǎo)致熱量積聚。根據(jù)測(cè)試，當(dāng) eMMC 的工作溫度從 70℃降至 50℃時(shí)，使用壽命可延長(zhǎng) 3 倍（數(shù)據(jù)來(lái)源：JEDEC 溫度加速老化測(cè)試標(biāo)準(zhǔn)）。
5.5 靜電防護(hù)不 “松懈”—— 拒絕 “隱形殺手”
靜電防護(hù)要貫穿全生命周期：生產(chǎn)過(guò)程中，工人必須戴防靜電手環(huán)、穿防靜電服，工作臺(tái)接地；維修時(shí)使用防靜電烙鐵和鑷子，避免直接觸碰eMMC 的引腳；設(shè)備設(shè)計(jì)時(shí)，在 eMMC 的接口處增加 TVS 靜電保護(hù)管，將靜電泄放至大地（TVS 管的響應(yīng)時(shí)間需小于 1ns，依據(jù) IEC 61000-4-2 標(biāo)準(zhǔn)）。某手持產(chǎn)品生產(chǎn)廠曾因未做好靜電防護(hù)，導(dǎo)致 eMMC 不良率高達(dá) 1%，增加防護(hù)措施后降至 30ppm。
5.6 固件與系統(tǒng)要 “適配”—— 保持 “溝通順暢”
要定期更新eMMC 固件（廠商會(huì)通過(guò)固件修復(fù) bug、優(yōu)化算法），同時(shí)確保設(shè)備系統(tǒng)與 eMMC 的 MMC 協(xié)議版本兼容（比如 MMC 5.1 協(xié)議支持更高讀寫(xiě)速度，需系統(tǒng)支持）。此外，系統(tǒng)層面要優(yōu)化讀寫(xiě)策略：減少無(wú)效寫(xiě)入（比如關(guān)閉不必要的日志寫(xiě)入），開(kāi)啟 TRIM 功能（讓 eMMC 及時(shí)清理無(wú)效數(shù)據(jù)），避免閃存頻繁擦除。某安卓系統(tǒng)終端通過(guò)優(yōu)化系統(tǒng)讀寫(xiě)策略，eMMC 的使用壽命從 3 年延長(zhǎng)至 5 年。
六、澄清誤區(qū)-避坑指南
誤區(qū)1：eMMC 失效就是 “閃存壞了”—— 其實(shí)控制芯片、焊點(diǎn)、供電問(wèn)題更常見(jiàn)，根據(jù)統(tǒng)計(jì)，僅 30% 的失效是閃存本身?yè)p壞，其余 70% 是外部因素導(dǎo)致；
誤區(qū)2：頻繁格式化能 “修復(fù)” 卡頓—— 格式化會(huì)強(qiáng)制擦除閃存，反而加速 P/E 次數(shù)消耗，正確做法是清理無(wú)效數(shù)據(jù)、開(kāi)啟 TRIM 功能；
誤區(qū)3：工業(yè)級(jí) eMMC 就不會(huì)失效—— 工業(yè)級(jí)只是工作溫度范圍更廣、壽命更長(zhǎng)，但如果供電不穩(wěn)、靜電損傷，同樣會(huì)失效，防護(hù)措施不能少；
誤區(qū)4：失效后數(shù)據(jù)一定找不回—— 如果是焊點(diǎn)、供電等外部問(wèn)題，修復(fù)后數(shù)據(jù)可完整保留；即使是閃存部分損壞，專業(yè)機(jī)構(gòu)也能通過(guò)讀取未損壞的閃存區(qū)域，恢復(fù)部分?jǐn)?shù)據(jù)（成功率約 60%）。
結(jié)語(yǔ)：
eMMC 作為電子設(shè)備的 “數(shù)據(jù)心臟”，其失效有跡可循：先搞懂使用場(chǎng)景（是否高溫、頻繁寫(xiě)入），再用 “現(xiàn)象收集→非破壞性檢測(cè)→破壞性分析” 的邏輯排查，最后通過(guò)選型、設(shè)計(jì)、防護(hù)等措施預(yù)防，就能大幅提升可靠性。
您遇到過(guò)哪些eMMC 相關(guān)的設(shè)備故障？比如手機(jī)卡頓、車載死機(jī)、數(shù)據(jù)丟失等，歡迎在留言區(qū)分享你的經(jīng)歷和經(jīng)驗(yàn)。
京公網(wǎng)安備11010802046783號(hào)
