熱鍍鋅板表面白斑產生原因
熱鍍鋅板具有良好的冷加工、熱加工性能，可焊性和耐腐蝕性，廣泛應用于汽車、家電、輸電鐵塔、建筑等行業[1-2]。鍍鋅板的表面質量對后續的生產及應用會產生較大影響，如表面的銹蝕會導致漆膜鼓泡、起皮、掉皮，不但影響美觀，還會破壞油漆的防腐蝕效果。因此，鍍鋅板的表面質量是重要的驗收指標之一，要求鍍鋅板表面顏色均勻、無損傷、無銹蝕。雖然鍍鋅板有較好的耐腐蝕性能，但是在潮濕污染環境中，尤其是高溫、高濕、高鹽的海洋大氣中容易發生腐蝕，產生白色、紅色銹斑，嚴重影響鍍鋅板的表面質量。多年來，國內外學者對鍍鋅板在不同環境下的腐蝕行為進行了研究，逄昆等[3]研究了不同地域海洋大氣環境中鍍鋅板的腐蝕行為與機制，指出青島大氣環境中的Cl－使電鍍鋅板的腐蝕加?。焕杳舻萚4]研究了不同鍍鋅板的鍍層結構及耐腐蝕性能，得出了pH會對腐蝕產物的結構產生影響，鋅鋁鎂鍍層涂裝后具有優良的耐腐蝕性；金泉軍和余海彬等[5-6]對鍍鋅板的腐蝕試驗方法進行了研究，對不同試驗方法進行了較詳細的介紹。
某廠生產的熱軋熱浸鍍鋅鋼板材料為U20082鋼（08鋼），厚度為0.8 mm，表面鍍鋅量要求為60 g/m2。鍍鋅工藝為：熱軋鋼板→脫脂（NaHCO3）→水洗→酸洗→溶劑助鍍→烘干→熱浸鍍鋅→冷卻→鈍化→磷化→檢驗入庫。鍍鋅板在沿海某地存儲半年后，出庫抽檢時發現板材表面顏色不均勻，部分區域發現有白斑。筆者采用一系列理化檢驗方法分析了鍍鋅板表面產生白斑的原因[7]，并提出了相應的防護措施，以避免類似問題再次發生。
1. 理化檢驗
1.1 宏觀觀察
鍍鋅板表面宏觀形貌如圖1所示。由圖1可知：鍍鋅板表面顏色不均勻，形貌類似水漬，部分區域有白色斑狀物，同一板材白斑聚集分布，不同板材的白斑隨機分布，最小白斑的邊長約為幾毫米，最大白斑約占整個板材面積的1/3，白斑處堆積有白色絮狀物，鍍鋅板上未發現腐蝕坑、劃傷等缺陷。

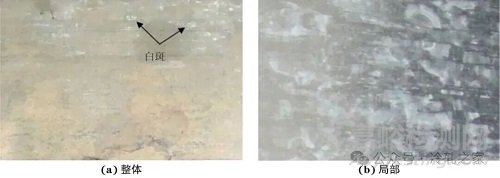

圖 1 鍍鋅板表面宏觀形貌
1.2 化學成分分析
采用電感耦合等離子體發射光譜儀對鍍鋅板基材進行化學成分分析，結果如表1所示。由表1可知：鍍鋅板基材的化學成分符合GB/T 699—2015《優質碳素結構鋼》對U20082鋼的要求。

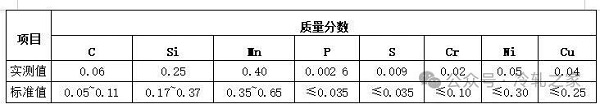

Table 1. 鍍鋅板基材的化學成分分析結果
1.3 掃描電鏡（SEM）及能譜分析
利用掃描電鏡對鍍鋅板表面進行觀察，結果如圖2所示。由圖2可知：無白斑區域板材表面較潔凈，未發現附著物，板材表面有高低起伏的波紋，表面部分區域平滑，部分區域粗糙；白斑區域表面附著物較薄，附著物多分布在粗糙區域，而在相對平滑的區域未發現明顯附著物，附著物較厚的區域可觀察到疏松多孔的腐蝕產物。

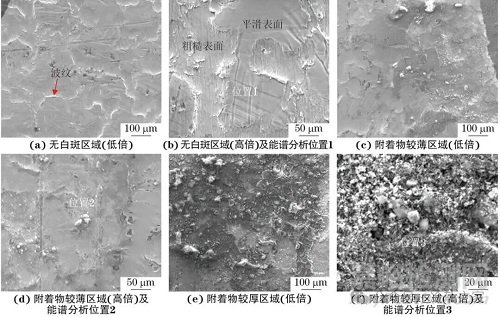

圖 2 鍍鋅板表面SEM形貌及能譜分析位置
對鍍鋅板表面進行能譜分析，分析位置如圖2（b），2（d），2（f）所示，分析結果如圖3所示。由圖3可知：無白斑區域表面成分主要為Zn元素，此外還有少量的Fe、Al、Cr和O等元素，附著物較薄區域與無白斑區域相比，其O元素含量明顯增加，還檢測出了S元素；附著物較厚區域的O元素含量更高，還檢測出了S和Cl元素。

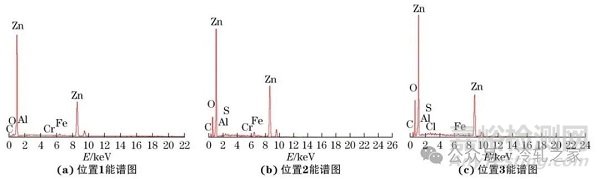

圖 3 鍍鋅板表面能譜分析結果
1.4 X射線衍射（XRD）分析
在白斑處附著物較厚區域取樣，對試樣表面進行XRD分析，結果如圖4所示。由圖4可知：試樣主要含有Zn元素，還有少量的ZnO。

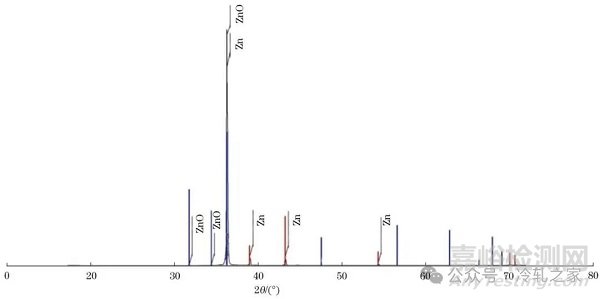

圖 4 鍍鋅板白斑處附著物較厚區域XRD分析結果
1.5 金相檢驗
分別在白斑區域和無白斑區域切取金相試樣，將試樣鑲嵌、磨制、拋光后，置于光學顯微鏡下觀察，結果如圖5所示。由圖5可知：無白斑區域板材表面鍍層完整，厚度較均勻，鍍層與基體界面結合良好，未發現夾雜、鍍層分離等現象，厚度測量平均值約為10.78 μm；白斑區域與無白斑區域無明顯差異，厚度測量平均值約為9.56 μm。

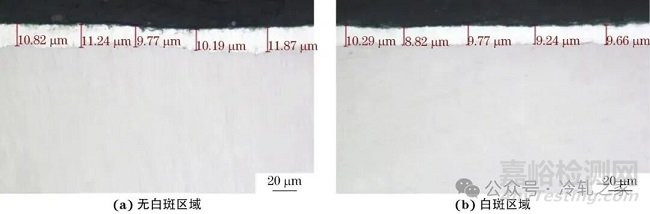

圖 5 鍍鋅板表面鍍鋅層微觀形貌
采用體積分?jǐn)?shù)為4%的硝酸乙醇溶液腐蝕鍍鋅板試樣，然后將試樣置于光學顯微鏡下觀察，結果如圖6所示。由圖6可知：鍍鋅板基體顯微組織為鐵素體+少量珠光體，晶粒度為11.5級，板材表面組織與心部組織未發現明顯差異。

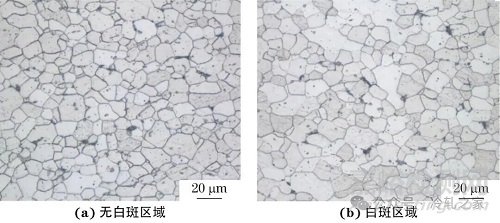

圖 6 鍍鋅板基材顯微組織形貌
2. 綜合分析
鍍鋅板表面鍍鋅量要求為60 g/m2，鋅的密度為7.14 g/cm3，計算鍍鋅板表面鍍鋅層厚度約為8.4 μm，鍍鋅板的鍍鋅層實際厚度均大于8.4 μm，鍍鋅層厚度較均勻，與基體結合良好，未發現破損、分層等現象。鍍鋅板基體材料的化學成分符合標準要求，顯微組織未發現異常，晶粒細小，未發現明顯混晶現象。鍍鋅層的主要成分為Zn元素，未發現成分異常。鍍鋅板存放半年后發現部分板材表面有白斑，白斑區域的附著物中含有較多的O元素，還有少量S、Cl元素，說明鍍鋅板存儲期間接觸到了含有S、Cl元素的腐蝕性介質，白斑處含有ZnO。通過上述分析可知，鍍鋅板發生了腐蝕，腐蝕產物主要為ZnO。其中O元素是參與腐蝕的主要元素之一，ZnO通常為疏松多孔結構，鍍鋅板表面腐蝕產物也呈類似形貌。疏松多孔結構無法阻止腐蝕介質與新鮮基體接觸，也就無法阻止腐蝕。腐蝕產物中還檢測出Cl和S元素，大氣中的Cl－和SO2是造成鍍鋅層發生腐蝕的主要因素[8]。試驗表明，當Cl－質量分?jǐn)?shù)增大時，介質的電導率變大，銹層的電阻下降，使Cl－更容易在鍍鋅層表面的銹層吸附，破壞銹層結構，加速腐蝕的發生，有Cl－參與的腐蝕產物是堿式氯化鋅。
學者們針對堿式氯化鋅對腐蝕的作用有兩種不同的觀點，一種觀點認為，堿式氯化鋅是不溶性的膠狀物，電導率較低，覆蓋在表面形成致密的保護層，從而阻隔鍍層與外界物質的傳輸，增強鍍層的耐腐蝕性，但當pH較大時，介質處于堿性狀態，釋放出Cl－，進而促進腐蝕的發生[9]；另一種觀點認為，堿式氯化鋅并不致密，也不能起到保護作用，反而隨著堿式氯化鋅的逐漸形核長大，原有保護膜被破壞，加速了腐蝕的進程。實際上陰極反應生成OH－，使介質呈堿性，堿式氯化鋅并不能穩定存在，因此在Cl－環境中鍍鋅層的腐蝕會一直持續下去，在有SO2的大氣介質中，會生成Zn4SO4（OH）6·5H2O，這是SO2使材料發生腐蝕的原因。
鍍鋅板白斑區域腐蝕產物較厚區域的腐蝕產物主要為ZnO，雖然能譜儀檢測出了Cl元素，但是未檢測出Zn（OH）8Cl2·H2O，證明Zn（OH）8Cl2·H2O并不能穩定存在，而只是一個中間狀態；腐蝕產物較薄區域的能譜檢測未發現Cl元素，只檢測到S元素，腐蝕產物較厚區域的腐蝕程度較重，而腐蝕產物較薄區域的腐蝕程度較輕，介質中有Cl－參與腐蝕的區域腐蝕程度較重，而無Cl－參與腐蝕的區域腐蝕程度較輕，說明介質中Cl－的腐蝕作用大于SO2。Cl－的主要來源是海洋大氣和海洋性季候風的多雨環境等[10]。腐蝕產物較薄區域的腐蝕優先發生在表面較粗糙的部位，這是因?yàn)楸砻娲植诟菀孜礁g介質。
鍍鋅板堆疊存放在沿海地區，受高溫、高濕、高鹽的海洋大氣影響，板材之間的縫隙容易因潮濕空氣凝結而在局部區域形成液膜，最終導致鍍鋅層發生腐蝕，鍍鋅板表面相對干燥的區域則不發生腐蝕，Cl－是發生腐蝕的主要原因，SO2的腐蝕作用相對較弱
3. 結語及建議
鍍鋅板在海洋大氣環境中存儲時，潮濕空氣凝結在板材表面局部區域形成液膜，使鍍鋅層接觸到含有Cl－的腐蝕性介質，導致鍍鋅層表面發生腐蝕，生成疏松多孔的ZnO腐蝕產物，在宏觀上表現為腐蝕白斑。
建議定期檢查存儲環境，保持環境清潔，梅雨季節做好庫房通風、除濕處理，相對濕度最好保持在50%以下，避免鍍鋅板表面積液，對鍍鋅板表面進行涂防銹油處理。
