在冷卻速率0.1~100 ℃·s−1下對Q690鋼進行熱模擬試驗，結合金相分析和硬度檢測，繪制了試驗鋼的焊接連續冷卻轉變曲線，明確了試驗鋼組織轉變規律，確定打底焊熱輸入為15 kJ·cm−1，填充和蓋面焊熱輸入分別為13，18，22kJ·cm−1；在上述熱輸入條件下對30 mm厚Q690鋼進行熔化極活性氣體保護（MAG）對接焊，研究了熱輸入對接頭組織和力學性能的影響。結果表明：不同熱輸入下接頭中未見裂紋、氣孔等缺陷，焊縫成形良好，焊縫組織以貝氏體為主，熱影響區中過熱區和正火區組織為貝氏體+馬氏體，不完全正火區除了存在貝氏體和馬氏體外還出現鐵素體和珠光體。隨著熱輸入增加，過熱區與正火區晶粒尺寸增大，接頭抗拉強度先升后降，當熱輸入不大于18 kJ·cm−1時滿足使用要求（不低于770=MPa）。不同熱輸入下接頭彎曲180°均未出現裂紋，熱影響區和焊縫的−20 ℃沖擊吸收功均滿足技術要求（不低于47=J），焊縫硬度最低，熱影響區硬度最高，當熱輸入在13，18=kJ·cm−1時，熱影響區硬度相比母材和焊縫明顯增大，22kJ·cm−1熱輸入下熱影響區硬度僅略高于母材和焊縫。
01、研究背景
近年來，煤礦液壓支架向輕量化方向發展，推動了Q690低合金高強鋼的廣泛應用。但是，Q690鋼的焊接性能較差，焊接過程中易出現變形、開裂等缺陷。尤其是在焊接熱影響區，由于受焊接熱循環影響，該區域奧氏體晶粒顯著粗化并保留至室溫，導致接頭韌性下降及冷裂紋敏感性增加，成為接頭力學性能的薄弱點。
熔化極活性氣體保護電?。?a href="http://www.bowken.cn/search/q-MAG.html">MAG）焊具有焊接效率高、焊縫質量良好等特點，常用于制造液壓支架。確定MAG焊接工藝的傳統方法主要依賴試驗試錯，但所確定的工藝窗口往往難以覆蓋全部可行工藝范圍，且獲得的工藝參數通常無法實現接頭組織與性能的最優匹配。焊接連續冷卻轉變（SHCCT）曲線通過明確材料在連續冷卻過程中的顯微組織演變規律，可以實現不同焊接熱循環條件下顯微組織的預測，從而有助于確定更完整的焊接工藝窗口。作者基于熱模擬試驗，結合金相分析與硬度測試，繪制了Q690鋼的SH-CCT曲線，以明確組織轉變規律，確定了熱輸入范圍；在不同熱輸入條件下對試驗鋼進行MAG對接焊，研究了熱輸入對接頭組織與力學性能的影響，擬為Q690鋼的工程化應用提供理論依據與工藝支撐。

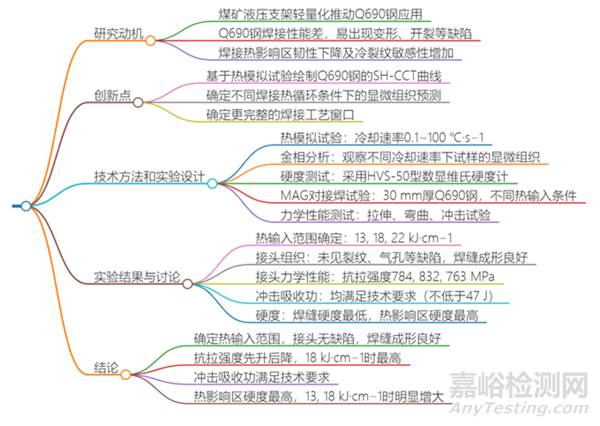

02、研究亮點
1 試樣制備與試驗方法
本章節詳細介紹了Q690鋼焊接試驗的材料準備與試驗方法。母材為30mm厚Q690鋼板，焊接材料為ER76-G焊絲。通過熱模擬試驗測定不同冷卻速率下的相變溫度，繪制SH-CCT曲線并分析組織轉變規律?；诖舜_定焊接熱輸入?yún)?shù)，進行MAG對接焊試驗。焊后對合格接頭取樣，包括金相試樣、拉伸彎曲試樣和沖擊試樣，并按照相關國家標準進行顯微組織觀察、力學性能測試（拉伸、彎曲、沖擊）和維氏硬度檢測，全面評估焊接接頭的性能。

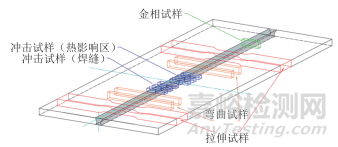

取樣位置示意
2 試驗結果與討論
本章節重點研究了不同熱輸入對Q690鋼MAG焊接頭組織和力學性能的影響。試驗結果表明，隨著熱輸入從13kJ/cm增加到22kJ/cm，焊縫組織由貝氏體轉變?yōu)樨愂象w加少量針狀鐵素體，熱影響區組織以貝氏體和馬氏體為主。力學性能方面，18kJ/cm熱輸入時接頭抗拉強度最高（832MPa），22kJ/cm時略低于要求下限；沖擊韌性均滿足要求但低于母材；焊縫硬度在18kJ/cm時最高，22kJ/cm時因組織中出現鐵素體而下降。綜合表明18kJ/cm為較佳熱輸入?yún)?shù)。

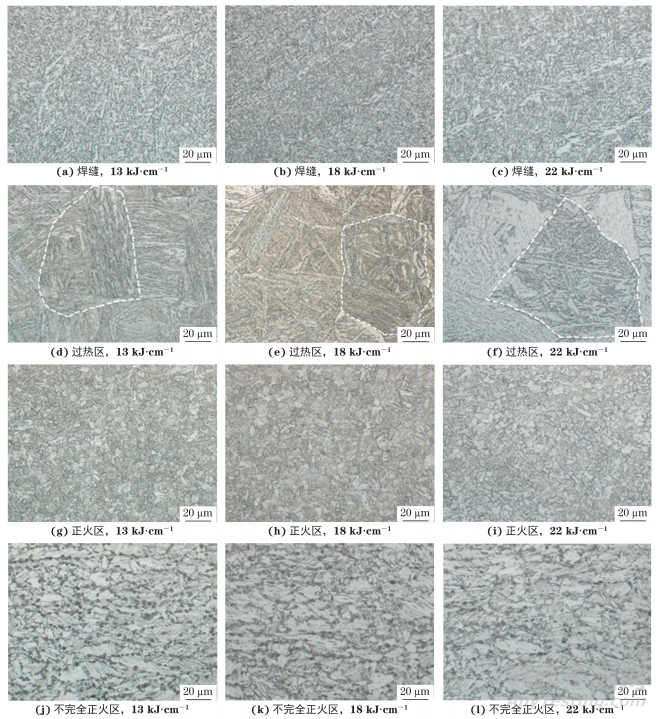

不同熱輸入下接頭焊縫和熱影響區的顯微組織
03、結束語
（1）在打底焊熱輸入為15kJ·cm−1，不同填充及蓋面焊熱輸入（均為13，18，22 kJ·cm−1）條件下，接頭中未見裂紋、氣孔等缺陷，焊縫成形良好，焊縫組織以貝氏體為主，熱影響區中過熱區和正火區組織為貝氏體+馬氏體，不完全正火區除了存在貝氏體和馬氏體外，還出現鐵素體和珠光體。隨著熱輸入增加，過熱區與正火區的晶粒尺寸增大。
（2）隨著熱輸入增加，接頭抗拉強度先升后降，當熱輸入不大于18kJ·cm−1時滿足使用要求（不低于770MPa）。不同熱輸入下接頭彎曲180°時均未出現裂紋，熱影響區和焊縫的−20℃沖擊吸收功均滿足技術要求（不低于47J）。
（3）不同熱輸入下接頭焊縫硬度最低，熱影響區硬度最高，當熱輸入在13，18kJ·cm−1時，熱影響區硬度相比母材和焊縫明顯增大，當熱輸入大于18kJ·cm−1時，熱影響區硬度僅略高于母材和焊縫。
