開槽
從EMC角度，關鍵信號線優先考慮內層布線；內層布線時，優先考慮無相鄰布線層的層；內層布線優先選擇地平面做參考平面；確保關鍵信號走線未跨平面的分割區。
這里我們先來了解下“開槽”是什么，開槽是PCB設計中的一種常見結構，信號走線跨分割區問題也是一種開槽問題。開槽問題有兩種：
1.對通孔過于密集形成的開槽：比如通孔穿過底層或電源層沒有電氣連接，需要在通孔周圍留下電氣隔離，隔離環重疊起來形成開槽。
2.對電源/地平面分割造成的開槽：PCB上多種不同的電源或地時，一般會在一個或多個平面上進行電源分割或地分割。不同分割之間就形成開槽。

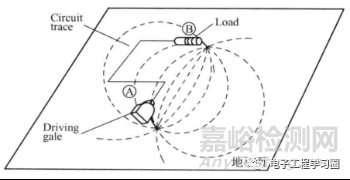

低速情況下，電流沿電阻最低的路徑流動，如下圖所示：
低速回流信號沿電阻最低的路徑流動
可以看到低速電流從A流向B，其回流信號從地平面返回源端，面電流分布較寬。

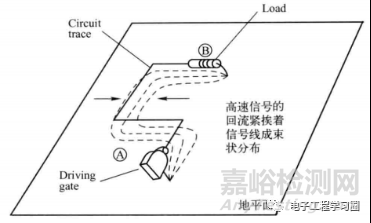

高速信號的情況下，信號回流路徑上電感的作用將超過電阻的作用，高速回流信號將沿阻抗最低的路徑流動，如下圖所示，回流信號成束狀集中在信號線的下方。
高速回流信號沿阻抗最低的路徑流動
跨分割走線會帶來很多問題：
1.增大了電流環路面積，加大了環路電感，使輸出波形容易振蕩
2.增加了輻射干擾，加大了與板上其他電路產生磁場耦合的可能性
3.環路電感上的高頻壓降構成共模輻射源，通過外接電纜產生共模輻射
4.會破壞平面的開槽微帶線或帶狀線的走線，造成阻抗的不連續，引起嚴重的信號完整性問題

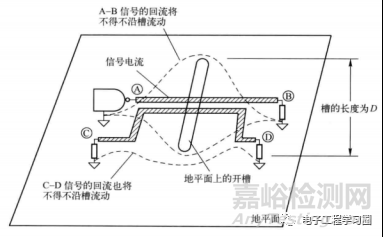

如下圖所示，地平面開槽對信號造成的影響
地平面開槽對信號造成的影響

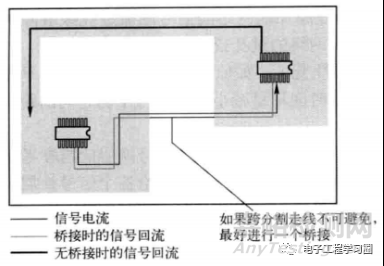

對于因平面分割造成的開槽問題，其走線及回流路徑不能跨分割平面。當跨開槽走線不可避免時，應該進行橋接，沿信號路徑方向?qū)⒌仄矫孢B接起來，如下圖所示：
當跨分割走線時進行有效的橋接
走線轉角
PCB走線進行轉角時，有直角走線、45°角走線和圓角走線，如下如所示：
走線轉角對比
微帶線和帶狀線
微帶線和帶狀線都是一種在微波通信中廣泛使用的傳輸線。它們的基本結構都是通過在介質基板上沉積一些導電層，再以不同的方式制備出具有導電性的“線條”，從而實現信號傳輸。它們的主要區別在于，“微帶線”通常指的是由一條帶狀導體和一片與之平行的接地層組成的線路結構，而“帶狀線”則是指由多個平行的帶狀導體組成的線路結構。因此，微帶線通常在幾 GHz 以下的頻段中應用比較廣泛，而帶狀線則在更高頻段的應用中占據重要地位。
高速信號走線時，PCB上的單根走線是由微帶線和帶狀線組成。如下圖所示走線周邊的電場分布：
微帶線和帶狀線電場分布
微帶線和帶狀線在進行走線設計時，除關注信號走線的路徑外，還要關注信號參考平面上的信號回流路徑。
信號換層

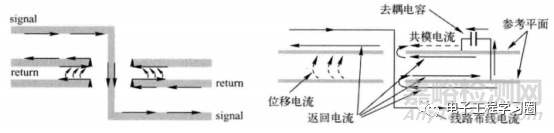

當設計多層PCB時，為滿足布線需求，信號要常常變換走線層，信號變換走線層后，對應的參考平面也相應地會發生變化。如下圖所示：
信號通過過孔換層，信號回流路徑發生變化
為減少信號的反射，減小信號的EMI輻射，在信號換層的地方要合理添加與信號走線同屬性的過孔或在兩個不同參考平面之間添加合適的縫隙補償電容。信號走線換層而對信號回流路徑做出的過孔補償或?qū)用嫜a(bǔ)償?shù)碾娙輾w納如下：
1.信號換層時，參考平面最好不要變換
2.信號換層變換參考平面的情況下，最好不要改變參考層的網絡屬性，在換層時如果是地網絡，應在距離走線換層過孔50mil距離內合理添加地網絡的信號回流過孔或縫隙補償電容；換層時如果是電源網絡，也要對應地添加電源網絡的過孔或縫隙補償電容。
3.信號換層變換參考平面屬性變了，應盡量減小兩個參考平面之間的距離，以減小信號間阻抗和返回路徑上的壓降。
4.當換層信號密度大時，在換層的過孔旁邊適當多添加幾個信號換層的與參考層屬性相對應的回流補償過孔或添加縫隙補償電容。
