碳材料的晶體結構、表面形貌以及它的粒度分布等特性是影響鋰離子電池性能的關鍵因素。本文研究了不同形貌和晶體結構的碳材料對鋰離子電池循環性能的影響。
1 實驗
1.1 電池的制備
將球形石墨，乙炔黑以及聚偏氟乙烯 PVDF按質量比90∶10∶10混合均勻，用N-甲基吡咯烷酮為溶劑制成漿料并涂覆在銅箔(99.5%，深圳產，電池級)上，在 110℃的真空干燥箱中干燥6h后裁切成電極片并以20MPa的壓力壓制成型，得到樣品a。
采用同樣的方法分別以磷片狀石墨和無定型炭黑為材料制備 b、c樣品電池的電極片。以金屬鋰片作為對電極，Celgard2400膜用作隔膜，1 mol/L
LiPF6/EC+DMC(體積比1∶1)為電解液，在氬氣手套箱內進行組裝，制備成CR2016型紐扣電池。
1.2 材料的分析
表征采用X射線衍射儀(XRD)對三種樣品進行物相分析。采用掃描電子顯微鏡(SEM)分析樣品的表面形貌。使用比表面積孔隙分析儀對材料進行比表面積測試。
1.3 電化學性能測試
采用中國藍電公司生產的電池測試平臺對組裝好的電池進行充放電測試，電壓范圍為0.01～3.0V，以0.1C測試首次循環效率及比容量，以1.0C測試循環300次后的容量保持率；采用電化學工作站對樣品進行電化學交流阻抗頻譜(EIS)測試，測試時的溫度保持在25℃左右。
2 結果與分析
2.1 材料的物化性能分析

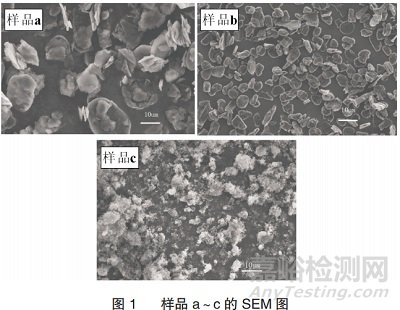

圖1為樣品a～c的SEM圖，磷片石墨呈不規則的片狀，厚度1mm 左右，直徑大小為8～15mm，部分片狀石墨間的層狀結構相對來說較為松散；球形石墨類似橢圓球狀，表面較為光滑，粒度大小為3～10mm，分布較為密集；無定型炭黑顆粒大小不同，大小范圍為1～8 mm，部分顆粒粘結成類似球形的大顆粒并涵蓋了部分小顆粒，而且在周圍分布較多細小的顆粒，呈類似支鏈態。
圖2為球形、鱗片形石墨和無定型炭黑的XRD圖，可以看出球形石墨、磷片石墨的主峰位置大致相同，在26.5°左右存在高強度尖峰，為石墨(002)晶面的衍射峰，說明這兩種材料有石墨的典型特征且結晶良好，具有石墨晶體的六方晶型結構；無定型炭黑在24.5°和44.5°附近有兩個寬峰，對應于石墨層間結構的(002)和石墨的(100)晶面，除此之外再無其他特征峰，表明存在少量的石墨化碳，屬于無定型結構。
圖3為三種材料的氮氣吸附-脫附等溫線，根據國際純粹與應用化學聯合會(IUPAC)法可知無定型炭黑和磷片石墨均為VI吸脫附曲線，球形石墨為II型吸脫附曲線。球形石墨等溫線反映的是非孔性或者大孔吸附劑上的物理吸附過程，比表面積為5.65m2/g，而無定型炭黑約在相對壓力p/p0>0.4后有較為明顯的滯后環，對應的是多孔吸附劑出現毛細凝聚的體系，氮氣吸附量遠高于與之對比的磷片石墨。
圖 3 三種材料的氮氣吸附 - 脫附等溫線
隨著溫度的升高，吸附量也明顯上升，說明材料中還存在介孔結構，與之相對應的在孔徑分布圖里可以看出存在著大量的介孔(2nm＜孔徑＜50nm)和少量的微孔(孔徑＜2nm)。無定型炭黑和磷片石墨的比表面積分別為 1344.54、14.3m2/g，大的比表面積和大量的孔結構不僅增加了極片與電解液的接觸面積，為Li+的嵌入/脫出提供了更多的活性位點，而且還提供額外的傳輸通道，有利于縮短Li+的擴散路徑。
2.2 電化學性能分析
2.2.1 首次充放電性能測試

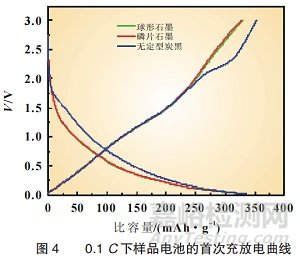

0.1C下樣品電池的首次充放電曲線如圖4所示，磷片石墨、球形石墨、無定型炭黑的首次放電比容量分別為334.84、334.85、334.94mAh/g。由此可以看出不同石墨形貌和晶體結構制備的鋰離子電池電壓和容量基本一致，對其沒有顯著的影響。
2.2.2 交流阻抗測試

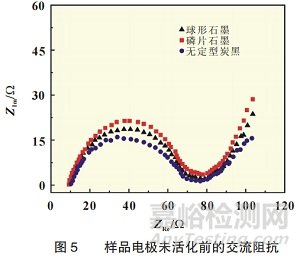

樣品電極在未活化前的交流阻抗如圖5所示，由于電池未活化，因此在電極表面未形成固體電解質界面(SEI)膜，因此每條Nyquist曲線都可以由高頻的半圓區域和低頻的直線區域組成。半圓代表極化電阻，表示電極表面形成的電子轉移電阻，直線代表 Li+ 在材料內部的擴散過程。半圓的直徑較小，說明電解質電阻和電荷轉移電阻小，Li+ 在電極表面電化學反應的阻抗小，離子導電性能強，因此對應的材料電導率高。
由圖5可知，球形石墨的半圓直徑相較于磷片石墨來說要小，所以相對于磷片石墨，球形石墨在電解液界面中電荷轉移阻抗小且電導率高，可能是由于球形石墨的形貌具有方向各異性，優化了Li+的傳輸路徑，降低了擴散阻抗；與球形石墨相對比，無定型炭黑的半圓直徑更小，所以阻抗更低，可能由于無定型炭黑的支鏈形貌縮短了Li+的遷移距離，且存在較多的細微顆粒，極大地增加了材料的比表面積，使材料與電解液的接觸增大并加快了電荷的轉移速度，降低了材料的阻抗。由此可以得出材料的電導率大小順序為：無定形炭黑＞球形石墨＞磷片石墨。
2.2.3 循環性能測試

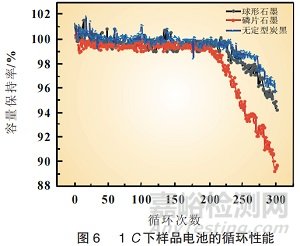

1C下樣品電池的循環性能如圖6所示，三種碳材料在前200次循環后的容量保持率良好，但是在200次以后其容量保持率有所下降，其中磷片石墨的容量保持率下降趨勢最快且在300次循環后的容量保持率為89.4%，可能是由于在不斷的充放電循環過程中晶體結構破碎導致；球形石墨和無定型炭黑在300次循環后的容量保持率分別為94.2%、95.1%，可能是由于無定型炭黑的鏈?zhǔn)骄W(wǎng)絡結構對充放電過程中材料的體積膨脹起到了很好的緩沖作用，從而增強了電極材料的穩定性和循環性能；而且無定型炭黑的晶體存在缺陷且晶粒微小，不僅可以提高材料的可逆儲鋰能力，還增加了電池的使用壽命，因此無定型炭黑的循環性能更好。根據測試結果得出循環性能優劣的順序為：無定型炭黑＞球形石墨＞磷片石墨。
3 結論
通過實驗可知，不同形貌和晶體結構的碳材料對鋰離子電池循環性能有著重要的影響。從形貌上來說，通過選取顆粒細小，取向性更佳的碳材料可以增加比表面積和優化Li+的傳輸路徑，以此降低阻抗，提高電導率，從而提高電池的循環性能；從晶體結構來看，通過選取較優的無定型結構炭黑可以使存在的晶體缺陷儲存更多的Li+且提高可逆儲鋰能力，不僅提高了材料的循環性能，還延長了鋰離子電池長循環的使用壽命。
文獻參考：馬思琪, 李邑柯, 藍鍵,等. 碳材料形貌與結構對鋰離子電池循環性能影響[J]. 電源技術, 2020, 44(11):3.
