在現代工程實踐中，溫度變化是導致材料和系統失效的主要環境應力之一。從智能手機在嚴寒中自動關機，到航天器在太空極端溫差下的結構變形，溫度循環引發的失效問題貫穿于電子產品、汽車工業、航空航天等多個關鍵領域。然而，在有限的研發時間和資源約束下，如何快速、準確地評估產品在溫度環境下的長期可靠性？溫度循環加速模型（Temperature Cycling Acceleration Model）為此提供了科學解決方案。

溫度循環加速試驗是一種通過施加極端但受控的溫度變化來加速產品失效過程的可靠性測試方法。這種方法基于一個核心假設：在加速應力條件下觀察到的失效機制與正常使用條件下的失效機制相同或高度相似。通過建立加速模型，工程師能夠?qū)⒓铀贄l件下的測試結果外推至實際使用條件，從而預測產品在預期壽命內的可靠性表現。



第一部分：溫度循環加速模型的物理基礎與機制

1.1 溫度循環失效的基本物理機制

溫度循環引起的失效主要源于材料之間熱膨脹系數（CTE）不匹配導致的機械應力。當不同材料在溫度變化下以不同速率膨脹或收縮時，產生的應力可能導致多種失效模式：

焊點疲勞開裂：在電子產品中，芯片、基板和焊料之間的CTE差異導致循環應力，最終引發疲勞裂紋

界面分層：多層結構在溫度循環下因界面應力而分離

導線斷裂：連接線在反復熱應力下發生疲勞斷裂

材料蠕變：高溫階段材料發生塑性變形，在循環中累積損傷

1.2 核心加速模型：Coffin-Manson方程及其擴展

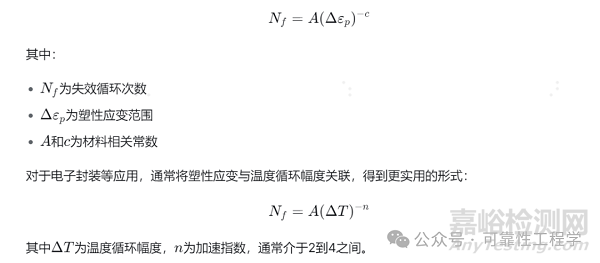

最經典且廣泛應用的溫度循環加速模型是Coffin-Manson關系，最初用于描述金屬在熱機械疲勞下的行為：

1.3 考慮頻率和駐留時間的修正模型

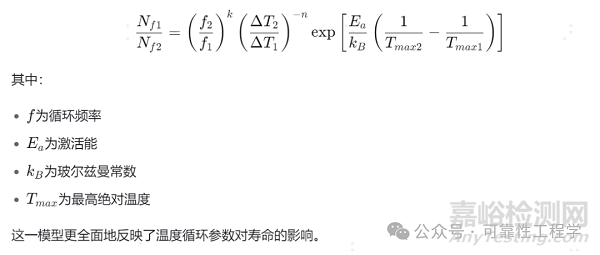

實際溫度循環不僅包括溫度變化幅度，還包含循環頻率、高低溫駐留時間等參數。Norris-Landzberg模型對此進行了重要擴展：



第二部分：溫度循環加速模型在各領域的應用實踐

2.1 微電子與半導體行業

在半導體行業，溫度循環測試是評估芯片封裝可靠性的核心手段。JEDEC（固態技術協會）制定了系列標準（如JESD22-A104），規范了不同可靠性等級器件的測試條件。

應用案例：先進封裝技術的可靠性驗證

隨著芯片封裝技術從2D向2.5D/3D發展，異構集成帶來了更復雜的CTE失配問題。臺積電在CoWoS（Chip on Wafer on Substrate）封裝開發中，采用分步溫度循環測試策略：

預篩選測試：-55°C至125°C，1000次循環，篩選早期失效

加速壽命測試：-65°C至150°C，3000次循環，評估長期可靠性

失效分析：結合聲學顯微鏡(SAM)和掃描電子顯微鏡(SEM)分析失效機制

通過建立定制化的加速模型，工程師能夠?qū)?000次加速循環等效為10年現場使用壽命，置信度達90%。

2.2 汽車電子領域

汽車電子面臨極端溫度環境：發動機艙溫度可達150°C，而寒冷地區冬季溫度低于-40°C。AEC-Q100/200標準規定了汽車級芯片必須通過的溫度循環測試要求。

應用案例：電動汽車電池管理系統(BMS)

特斯拉在BMS開發中采用多層次溫度循環驗證策略：

組件級：被動元件(-55°C至125°C，2000次循環)

板級：PCB組裝件(-40°C至105°C，1000次循環)

系統級：完整BMS模塊(-40°C至85°C，500次循環)

通過組合高低溫循環與功率循環，特斯拉建立了多維加速模型，可在6個月內評估BMS的10年使用壽命。

2.3 航空航天與國防領域

航空航天設備面臨最嚴酷的溫度環境：低地球軌道衛星每90分鐘經歷一次-120°C至+120°C的溫度循環。NASA-HDBK-7005和MIL-STD-810等標準規定了相應的測試方法。

應用案例：衛星太陽能電池陣列

洛克希德·馬丁在新型柔性太陽能電池陣列開發中，采用漸進加速測試方法：

在熱真空室中進行-150°C至+125°C的極端循環（設計極限的130%）

結合紫外輻射和粒子輻照模擬空間綜合環境

應用基于物理的退化模型，將3000次實驗室循環等效為15年軌道壽命

2.4 醫療器械行業

植入式醫療器械如心臟起搏器、胰島素泵等，需要極高的可靠性。ISO 14708-1標準規定了相關測試要求。

應用案例：植入式神經刺激器

美敦力公司在Activa PC腦深部刺激器開發中，設計了特殊的溫度循環測試方案：

模擬體內環境：37°C基準溫度疊加±20°C循環

考慮實際使用頻率：每天多次溫度微循環(±5°C)

結合電化學加速因子（電流密度）

通過貝葉斯統計模型整合多源數據，將18個月加速測試結果外推至7年臨床使用壽命。



第三部分：加速測試設計與實施方法

3.1 測試策略設計原則

有效的溫度循環加速測試需要遵循以下原則：

失效機制一致性：加速條件不能引入實際使用中不存在的失效機制

過度應力避免：避免過高的溫度導致材料相變或化學反應路徑改變

統計顯著性：足夠的樣本量和循環次數以獲得統計顯著結果

多應力綜合：必要時結合振動、濕度等其他應力條件

3.2 加速因子計算與壽命外推

加速因子(AF)是連接加速條件與實際使用條件的關鍵參數：

3.3 測試監控與數據分析

現代溫度循環測試采用多種監控技術：

在線參數監測：電阻、電容、功能測試

非破壞性檢測：紅外熱成像、聲發射檢測

失效分析工具：X射線、CT掃描、金相分析

數據分析采用威布爾分布、對數正態分布等統計模型，結合最大似然估計法進行壽命分布擬合。



第四部分：挑戰與前沿發展

4.1 當前面臨的主要挑戰

新型材料的模型適用性：如低k介電材料、銅柱凸塊等缺乏長期可靠性數據

極小尺度效應：納米尺度下傳統疲勞理論可能失效

多物理場耦合：電-熱-機械-化學耦合作用下的復雜失效機制

過度加速的風險：可能導致虛假失效機制或掩蓋實際失效模式

4.2 前沿技術與研究方向

4.2.1 基于物理的仿真模型

有限元分析(FEA)和計算流體動力學(CFD)與加速測試結合，形成數字孿生系統。ANSYS和COMSOL等工具能夠模擬微觀應力分布，預測潛在失效位置，指導優化測試設計。

4.2.2 人工智能與機器學習應用

機器學習算法正被用于：

失效預測：基于多傳感器數據預測剩余使用壽命

測試優化：強化學習算法尋找最優加速測試方案

異常檢測：識別測試過程中的異常失效模式

4.2.3 原位監測與微納傳感器

集成微納傳感器實時監測內部應力、應變和溫度分布，提供傳統外部測量無法獲取的數據。例如，將布拉格光柵光纖傳感器嵌入復合材料結構，實時監測內部應變狀態。

4.2.4 多尺度建模方法

結合分子動力學模擬(原子尺度)、晶體塑性有限元(微米尺度)和連續介質力學(宏觀尺度)，全面理解溫度循環失效的跨尺度機制。

第五部分：行業最佳實踐與標準發展

5.1 國際標準概覽

溫度循環測試已形成完整的標準體系：

JEDEC系列：針對半導體器件的標準測試方法

IPC-9701：針對電子組裝的溫度循環測試指南

IEC 60068-2-14：環境試驗標準中的溫度變化部分

MIL-STD-202/810：軍用設備環境測試方法

5.2 行業最佳實踐

領先企業形成了獨特的溫度循環測試方法論：

英特爾的分級測試策略：

Level 1：供應商材料與工藝驗證(-55°C至125°C)

Level 2：封裝級可靠性評估(-40°C至125°C)

Level 3：系統級兼容性測試(0°C至85°C)

蘋果的極限用戶模型：
基于全球用戶數據分析，建立“極端用戶”溫度曲線，包括沙漠高溫、北歐嚴寒等場景，確保產品在全球范圍的可靠性。

結論：溫度循環加速模型的未來展望

溫度循環加速模型作為可靠性工程的核心工具，已從經驗公式發展為融合多學科知識的系統科學。隨著新材料、新工藝的不斷涌現，加速模型需要持續演進以適應新的挑戰。

未來發展方向包括：

模型標準化與個性化平衡：在保持標準測試可比性的同時，發展針對特定應用的定制化模型

多應力耦合模型：更精確地模擬溫度、振動、濕度等多應力耦合作用

預測性維護集成：將加速模型與物聯網數據結合，實現產品現場可靠性的實時預測

可持續性考量：優化測試方案減少能源和材料消耗，同時保持評估精度

溫度循環加速模型的終極目標不僅是預測產品何時失效，更是理解為何失效，從而指導設計、材料和工藝的改進。在這一過程中，它不僅是質量保證的工具，更是技術創新的催化劑。

在越來越依賴電子系統和復雜裝備的現代社會中，溫度循環加速模型的發展將繼續為產品可靠性保駕護航，默默支撐著從消費電子到航天探索的各個領域，確保技術在各種溫度環境下穩定運行，連接并推動著人類社會的進步。



參考文獻：

Pecht, M. (2009). Product Reliability, Maintainability, and Supportability Handbook. CRC Press.

Dusek, M., et al. (2018). "Advances in Thermal Cycling Reliability Testing." Microelectronics Reliability.

JEDEC Standard JESD22-A104. (2018). Temperature Cycling.

Norris, K.C., & Landzberg, A.H. (1969). "Reliability of Controlled Collapse Interconnections." IBM Journal of Research and Development.

IPC-9701. (2002). Performance Test Methods and Qualification Requirements for Surface Mount Solder Attachments.

NASA-HDBK-7005. (2001). Dynamic Environmental Criteria.
