在節能減排大環境下，新能源汽車行業在近些年迎來了蓬勃發展，甚至走出國門沖向世界，隨之而來，對動力電池的需求也水漲船高。作為電動汽車的核心驅動零部件，動力電池在能量密度、循環壽命等性能方面的標準跟著發展升高。作為電池制造的前段核心工序，精密涂布工藝的質量直接影響電極活性物質分布的均勻性和界面穩定性。在涂布過程中，氣泡缺陷（Coating Bubble Defects）是最常見的工藝問題之一，漿料回流擾動產生的氣泡、環境粉塵引起的表面張力變化、溶劑揮發不充分形成的氣泡殘留等缺陷，導致極片涂層出現局部厚度不均、黏結力下降等質量問題。行業數據顯示，涂布?xì)馀輰?dǎo)致的極片報廢率高達3%～5%，嚴重制約著電池生產良率的提升。



當前研究主要集中在單一因素的改善，如漿料配方優化或環境控制，而對涂布全流程的氣泡產生機理與協同控制策略缺乏系統研究。本文整合了2020—2024年涂布?xì)馀蓊I(lǐng)域的最新專利技術與試驗成果，從機理分析、危害量化、工藝優化及創新裝備四個維度展開研究，提出覆蓋“漿料制備-涂布實施-干燥固化”全流程的氣泡綜合治理方案，為動力電池的高品質制造提供理論支持與技術參考。



01 氣泡產生機理與分類



1.動態回流氣泡

涂布過程中，多余漿料需通過回流管返回漿料罐循環利用。在此過程中，漿料流速變化（如管路截面突變或泵送脈動）和壓力波動均會導致氣體卷吸。當漿料流經狹窄管道時，根據伯努利原理，流速增大處壓力降低，溶解在漿料中的氣體析出形成氣泡，這些氣泡隨漿料進入涂布模頭后，會在涂層表面形成直徑0.5～2mm的圓形凹陷。山東圣陽鋰科公司的一項專利表明，回流管結構缺陷是此類氣泡的主因，傳統直通式回流管缺乏氣泡分離能力，導致微氣泡在漿料中持續累積。



2.異物誘導氣泡

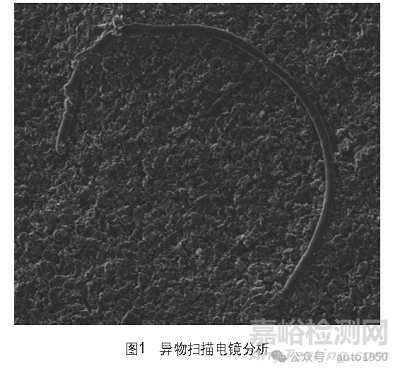

生產環境中的粉塵、纖維等異物對涂布質量影響極大。掃描電鏡分析顯示（見圖1），氣泡中心常存在直徑5～50μm的異物顆粒，而這些異物顆粒的存在，會影響涂層連續性，改變顆粒部位的局部表面張力，使涂布的漿料向四周滑移，形成中間薄、邊緣厚的“火山口”狀結構。

粉塵來源：烘箱風道積塵（占42%）、人員操作帶入（28%）、原材料自帶（20%）。



作用機制：異物使?jié){料潤濕性失衡，接觸角增大，阻礙漿料鋪展，烘干后形成可見氣泡痕。



3.工藝相關氣泡

負極漿料“SBR（苯丁烯橡膠）飄藍”是一種特殊的氣泡誘因。SBR是一種常見的黏結劑，其表面羧基（-COOH）與羧甲基纖維素鈉（CMC）產生電荷排斥，導致靜置時產生分層進而上浮形成聚集。當漿料固含量＜50% 或攪拌速度＞1500r/min時，SBR的核殼結構被破壞，上浮加劇形成藍色絮團，涂布后演變?yōu)槲馀萑骸?/span>



溶劑殘留氣泡則與干燥工藝密切相關。涂布后的烘箱若前段溫度過高（如＞80℃），升溫過快，表層漿料迅速固化，內部溶劑汽化后被封閉在涂層中，形成微米級孔隙。利元亨公司的試驗證明，此類氣泡在厚電極（＞200μm）中的發生率比薄電極高3倍。



4.氣泡的成因分類及特征

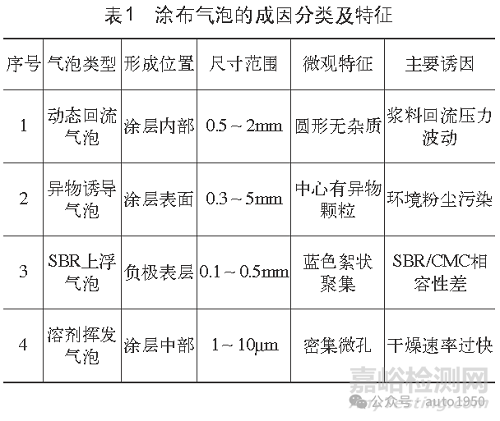

對各種氣泡的位置、尺寸、微觀特征和主要誘發因素進行簡要概括，具體見表1。



02 氣泡對電池性能的影響機制



1.電化學性能衰減

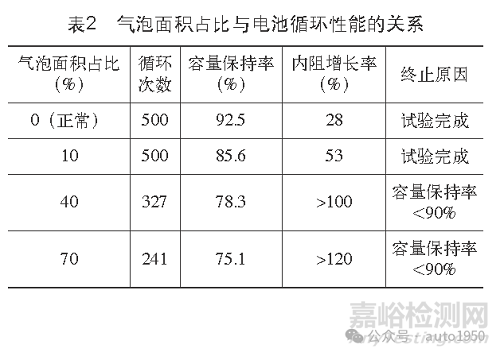

氣泡的存在會破壞電極活性物質的連續分布，導致局部離子傳輸阻抗增加。循環測試表明，在電池循環500次后，當負極片氣泡面積占比達10%時，容量保持率降至85.6%；若氣泡占比升至40%，容量保持率驟降至78.3%，遠低于正常電池的92.5%（見表2）。

這是因?yàn)橛行Щ钚晕镔|(zhì)減少（氣泡占據電極體積，降低單位面積的鋰離子嵌入/脫出能力）和電流分布畸變（氣泡邊緣形成電流密度集中區，加速石墨顆粒破碎）。



2.安全風險機理

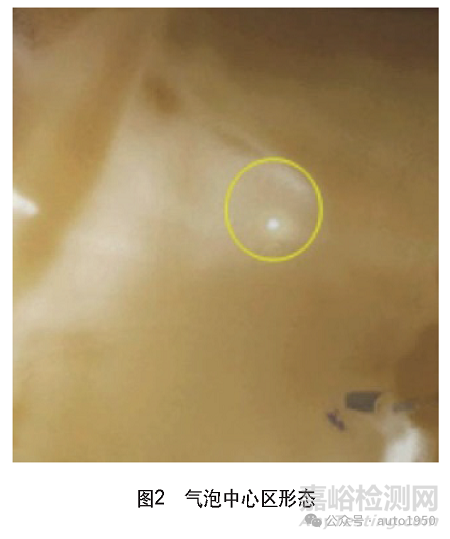

滿電態拆解分析顯示，氣泡中心區呈亮白色（見圖2），表明此處發生了鋰金屬析出。

這是因?yàn)闅馀輩^(qū)涂層變薄，石墨載量不足，充電時鋰離子無法完全嵌入石墨層間，在負極表面沉積為枝晶，經50次循環后，枝晶可能刺穿隔膜引發短路，甚至發展呈更嚴重的情況，氣泡區在充放電過程中因鋰沉積不均產生局部應力集中，會導致電極開裂，加劇電解液分解產氣，進而形成“氣泡-析鋰-產氣”的惡性循環。



3.工藝連鎖反應

氣泡缺陷還會引發后續工序異常：



輥壓黏附：SBR分布不均使涂層黏結力下降，輥壓時極片易黏附在壓輥上。

涂布中斷：大氣泡導致極片抗拉強度降低，高速涂布時斷帶率升高。

分切毛刺：氣泡區機械強度弱，分切時產生金屬屑，增加短路風險。



03 精密涂布?xì)馀輧?yōu)化策略



1.動態排氣技術升級

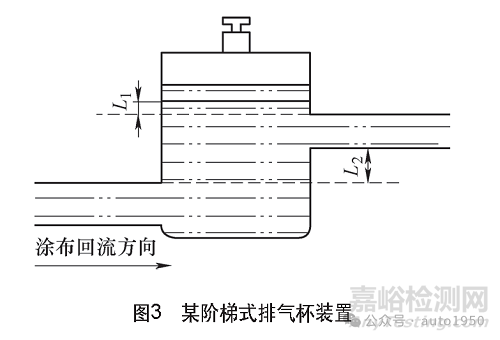

針對回流氣泡，某公司開發出了階梯式排氣杯裝置（見圖3），

其核心設計包括以下幾點：

1）氣液分離結構：排氣杯回流管液體入口的最高點要低于液體出口的最低點（L2>10cm），利用重力差實現氣泡上浮。

2）可視監控系統：杯體設置低液位刻度線（高于出口5cm），防止?jié){料進入排氣管。

3）湍流抑制設計：杯體直徑>3倍管徑，降低流速至0.1m/s以下，促進氣泡聚并。

該裝置使?jié){料氣泡率降低76%，極片面密度波動控制在±1.5%以內。某公司則創新性地在漿料箱內設置斜坡式導流板，使?jié){料在箱底形成層流，氣泡沿導流槽集中至頂部排氣閥。



2.環境與工藝協同控制

異物誘導氣泡需采取潔凈度管理體系：

1）空間分級，合漿區潔凈度達I S O 5級（百級），涂布區ISO 6級（千級）。

2）風控優化，烘箱進風安裝0.3μm高效過濾器（HEPA），排風設單向閥防倒灌。

3）異物阻斷，涂布模頭加裝納米防塵罩，人員穿戴無靜電防塵服。

針對SBR上浮問題，實施漿料穩定性三階調控：

1）分子修飾，采用羥基改性SBR（-OH取代率＞30%），降低與CMC電荷排斥。

2）流變優化，固含量提升至55%～60%，CMC取代度（DS）≥1.2，增強網絡包裹能力。

3）動態維持：漿料暫存時起用200r/min低速攪拌，涂布前過200目篩網。

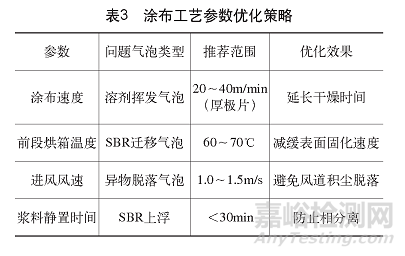

涂布工藝參數優化策略見表3。

3.智能涂布裝備應用

某公司采用了一種雙層布局的高速寬幅涂布機，并通過三重創新式技術來解決氣泡問題。

1）干燥場仿真系統：基于ANSYS Fluent的烘箱流場仿真，優化風嘴布局，使溫度均勻性達±1.5℃，風速波動<5%。

2）脈動抑制供料：螺桿泵+蓄能器組合供料，壓力波動控制在±0.02MPa。

3）缺陷在線檢測：高分辨率CCD相機（12μm/pixel）實時識別氣泡并標記位置。

該設備在1400mm幅寬、90m/min速度下運行，氣泡缺陷率降至0.3%，較傳統設備提升4倍效率。



4.新型材料體系

慶陽大學開發出來仿生結構涂層材料，采用表面保護蝕刻技術制備氣泡狀碳包覆硅顆粒。其特殊結構提供膨脹緩沖空間，即使存在微氣泡也不易導致涂層開裂。韓國KAIST研究所則采取利用氣相沉積技術（iCVD）在隔膜上沉積聚六乙烯二硅氧烷（pHVDS），提升電解質潤濕性，補償氣泡區界面接觸不良。



04 行業創新案例與試驗驗證



1.排氣杯裝置工業測試

在某公司的產能項目中，階梯式排氣杯被集成于涂布回流系統，連續30天后：

1）氣泡缺陷片數從日均156片降至37片。

2）漿料利用率提升至98.2%，年節約成本約240萬元。

3）提高極片輥壓后面密度一致性，標準差由0.89降至0.21。



2.全流程潔凈控制方案

某頭部電池生產制造企業在實施“零異物”工程項目后：

1）烘箱風道每月除塵頻次從4次減至1次。

2）涂布?xì)馀輬?bào)廢率由4.7%降至0.9%。

3）電池循環1500次后厚度膨脹率＜12%（原方案＞20%）。



3.SBR穩定性改善試驗

對比三種負極漿料方案。傳統配方：S B R  2.0%+CMC 1.0%，靜置60min后上浮率18.7%； 改性配方：羥基SBR 1.8%+高DS CMC1.2%，上浮率降至5.3%；動態維持：改性配方+200r/min攪拌，上浮率僅1.1%。



05 結語

本文系統研究了動力電池涂布?xì)馀莸漠a(chǎn)生機理、危害路徑及優化策略。研究表明，動態回流氣泡、異物誘導氣泡和SBR上浮氣泡是三類主要缺陷，分別需要通過排氣裝置革新、環境潔凈度提升及漿料穩定性優化進行控制。綜上所述，階梯式排氣杯、改性SBR黏結劑和智能涂布裝備等方案的應用，可使涂布?xì)馀萑毕萋式档椭?%以下，使動力電池的循環壽命增加10%以上。



隨著新能源汽車行業的持續發展和技術升級，動力電池也要不斷進行工藝技術的優化革新，其未來研究應聚焦三個方向：

1）多物理場耦合仿真：建立漿料流變-干燥溫度-張力控制的數字孿生模型，實現氣泡預測預警。

2）新型功能材料：開發自修復黏結劑（如動態交聯聚氨酯），在氣泡區主動修復界面。

3）高速在線檢測：基于高分辨率的視覺檢測和AI識別系統，識別精度提升至5μm級。



隨著半固態電池、硅碳負極等新體系的發展，涂布工藝將面臨更高黏度漿料（＞10Pa·s）和超厚電極（＞300μm）的挑戰。只有通過從材料到設備到工藝的聯動協同創新，才能實現“零缺陷”涂布，推動動力電池品質的跨越式提升。



參考文獻：

[1] 牛強，張兵新，李文康，等.一種減少電池極片涂布?xì)馀莸难b置：中國，CN202420630153.3[P]. 2024-3-28.

[2] 康婷婷，李延濤，王云輝. 鋰離子電池負極涂層氣泡缺陷研究[J].電源技術，2018, 42（12）：1808-1809.

[3] 曹巍，陳飛，孔祥棟，等.鋰離子電池極片涂布工藝研究進展[J]. 儲能科學與技術，2025，14（1）：90-103.

[4] 楊林林. 高速、高精智能化鋰電池涂布機關鍵技術研究[J]. 現代制造技術與裝備，2024，60（8）：103-106.

[5] 鄒勝，江正賢，劉文可，等. 鋰電池涂布機主輥磨削靜力仿真[J]. 機械研究與應用，2024，37（6）：31-34.

[6] 江海鴻，李昱蒲，張?chǎng)卧?，?鋰離子電池涂布烘干中加熱工藝的選擇及工藝設計[J]. 汽車制造業，2024（1）：8-10.

[7] 吳寶程，徐瑩，馬超，等.鋰電池制造工藝控制技術分析[J].化工設計通訊， 2023，49 （8）：140-142.

[8] 林黎明，李冬梅，張瑞，等.極片涂布工藝參數與涂層濕厚度關系的數值模擬[J]. 機械設計，2021 ,38 （8）：38-44.
