殘余應力作為材料在制造、加工及服役過程中產生的內在應力，直接影響材料的強度、疲勞壽命與結構的安全可靠性。因此，準確、高效地檢測與評估材料內部應力狀態，已成為無損檢測與結構健康監測的關鍵課題，對保障工程結構安全、延長服役壽命具有重要意義。
在諸多應力檢測方法中，超聲波檢測因其不損傷工件、靈敏度高和適用性強等優勢被廣泛應用。然而，傳統壓電超聲檢測在高溫或粗糙表面等復雜環境下存在明顯局限性。相比之下，電磁超聲檢測技術（EMAT）無需耦合劑，可在高溫和惡劣表面條件下工作，具有更強的環境適應性和工程應用潛力，為高溫環境下的殘余應力監測提供了新的技術路徑。
然而，溫度變化會顯著影響超聲波的傳播特性，進而影響應力檢測的準確性。目前，溫度補償研究多集中在傳統超聲方法上。而電磁超聲應力檢測主要利用橫波雙折射法，但針對該方法在溫度變化環境中的系統性研究仍相對不足。
為此，文章基于聲彈性理論，首先分析了基于聲時比的橫波雙折射應力檢測理論，并建立聲時比與應力的定量關系；然后結合溫度對超聲傳播時間的影響，推導了考慮溫度修正的橫波雙折射應力檢測公式；最后通過驗證，證明所提方法的可行性，實現了寬溫度環境的高精度應力檢測。
應力檢測公式
橫波雙折射是指在各向異性應力材料中，超聲波的傳播速度隨其偏振方向不同而變化的現象。當橫波在應力材料中傳播時，會分裂為兩個偏振方向相互垂直的分量：偏振方向平行于主應力方向（波速為v‖）的分量和垂直于主應力方向（波速為v⊥）的分量。聲彈性效應導致這兩個分量的傳播速度產生差異，其速度差與應力狀態存在定量關系。
假設溫度對材料的物理屬性不會產生影響，且不考慮溫度對波速的影響，當橫波的傳播方向與應力方向垂直，可得v‖、v⊥與應力σ的關系式。材料的各向異性導致不同偏振方向的波速會發生細微差異，故還需引入各向異性修正因子b。經一系列簡化推導整理得到應力與聲波傳播時間的關系式為：
（1）
式中：K為應力系數；μ為二階彈性Lamé常數；n為三階彈性Murnaghan常數；t‖為偏振方向平行于主應力方向的聲波傳播時間；t⊥為偏振方向垂直于主應力方向的聲波傳播時間。
考慮溫度對波速的影響，對傳播時間進行修正。超聲波波速與溫度間具有較好的線性關系，據此進行推導得到基于聲時比的橫波雙折射溫度修正應力計算公式為：
（2）
式中：α‖為平行偏振方向時的溫度修正系數；α⊥為垂直偏振方向時的溫度修正系數；?T為溫差。
應力檢測公式的恒溫驗證
1、試驗系統
構建了如圖1所示的超聲應力測量系統，系統由拉伸試驗機（CMT5305型）、超聲發射接收器（5072PR型）、示波器（MDO3034型）、頻率為5 MHz的橫縱波一體探頭（SN5CL6A3型）和若干超聲線纜組成。

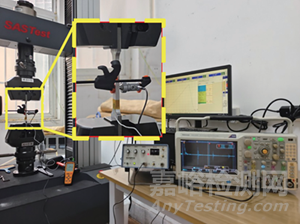

圖1 超聲應力測量系統實物
拉伸機用于對拉伸試件施加不同的拉伸載荷；超聲發射接收器用于產生頻率為5 MHz的信號，并接收和放大回波；示波器用于記錄并處理超聲信號，設置采樣率為2.5 GHz/s，并對波形進行128次平均以提高信噪比。
試件選用6061鋁合金，依據標準GB/T 228.1-2010進行加工制作（平行段長100 mm，寬20 mm，厚9 mm），試件在250 ℃下退火30 min，然后以1 ℃/min的速度冷卻至室溫，以便在測試前釋放殘余應力。
2、應力系數標定
在室溫恒定條件下，對試件施加0~90 MPa軸向拉伸應力，加載步長為10 MPa。每級載荷穩定后，分別采集平行偏振與垂直偏振方向下的橫波波形。
以一次回波信號為基準波形，通過互相關算法計算二次回波與一次回波的時間差t‖、t⊥，并據此計算聲時比t‖/t⊥?；趹?yīng)力-聲時比數據進行線性擬合，得到的聲時比-加載應力關系曲線如圖2所示。

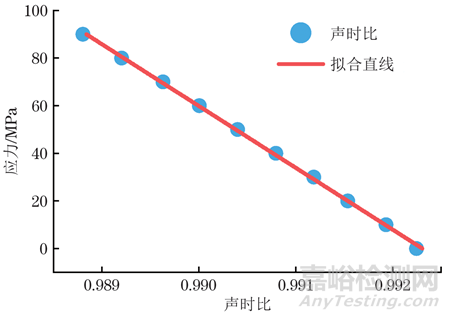

圖2 聲時比-加載應力關系曲線
試驗數據擬合結果表明，應力與聲時比之間存在顯著線性關系（R2>0.99），驗證了基于聲時比的橫波雙折射應力檢測公式的理論正確性，符合聲彈性理論中應力與聲速變化的定量規律。基于擬合直線斜率，應力系數K=-25945. 261 MPa。建立最終應力計算公式為：
（3）
3、測試精度驗證
為量化評估所述方法的測量準確性，在恒溫（27.5±0.5 ℃）條件下，對6061鋁合金試件施加5個階梯應力，在每個應力階段同時采用超聲應力測量系統重復測量3次，采用互相關算法提取聲時差并計算聲時比，并基于式(1)計算平均應力值。測量結果如表1所示。

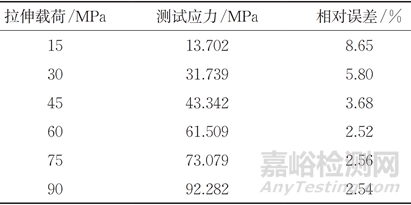

表1 27.5 ℃恒溫下的應力檢測結果
精度驗證結果表明，應力測量誤差<10%，并隨應力載荷增大呈單調遞減趨勢，從低應力區（15 MPa）的8.65%降至高應力區（90 MPa）的2.54%，并趨于穩定。
說明以上提出的橫波聲時比法具有較高的檢測精度，滿足工程檢測對重復性與可靠性的需求。該方法在室溫環境下可實現高應力區±3%的誤差控制，為復雜環境應力檢測提供了高精度解決方案。
溫度修正模型驗證
1、溫度的影響
為了評估溫度變化對應力檢測精度的影響，并驗證應力系數K與溫度的無關性。在恒溫控制環境下對同一鋁合金試件進行多溫度點（23.5，27.5，33.0 ℃）標定試驗，檢測結果誤差如表2所示。

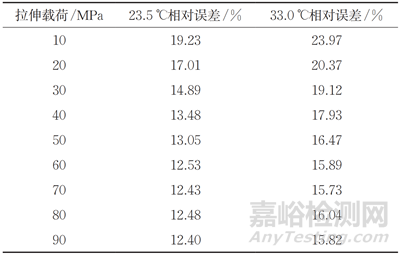

表2 不同溫度下應力檢測結果誤差
從表2可以看出，23.5和33.0 ℃下的最小測量誤差分別為12.40%和15.82%，最大測量誤差超過20%，表明溫度波動會引入不可忽視的測量偏差。

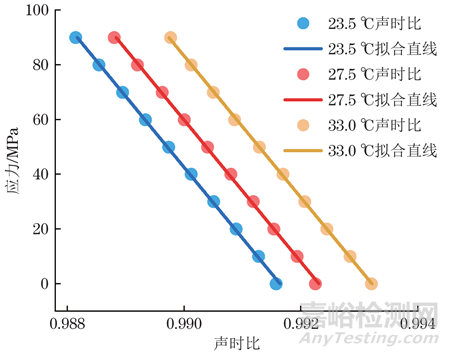

所得不同溫度的聲時比-加載應力關系曲線如圖3所示，可以看出不同溫度下的聲時比-應力擬合直線斜率一致，驗證了應力系數K是與溫度無關的物理常數。然而，擬合直線的截距發生顯著偏移，這表明誤差主要源于聲時比基準值的漂移，需針對性修正。
圖3 不同溫度下的聲時比-加載應力關系曲線
為消除溫度變化對應力檢測結果的影響，進一步提高測量準確性，需對聲時比進行溫度修正。零應力下聲時比-溫度關系曲線如圖4所示，可以看出聲時比與溫度的關系呈現強離散性，難以直接建立聲時比的溫度修正模型。

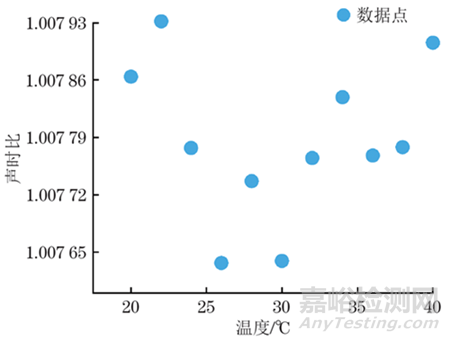

圖4 零應力狀態下聲時比-溫度關系曲線
因此需要進行解耦處理，分別對平行與垂直偏振方向的聲時t‖、t⊥進行溫度補償，再計算聲時比的值。這也就證明了所提出的溫度修正模型的理論正確性。
2、溫度修正參數確定
為精確標定溫度修正參數（ v‖0、v⊥0及溫度-波速系數β），在原有應力測試系統基礎上集成高精度溫度監測模塊（AS877型）；將測溫探頭緊貼試件表面，外部包覆隔熱材料，以隔離加熱介質的熱干擾，實現試件溫度的準確測量，溫度修正系數標定系統構成如圖5所示。

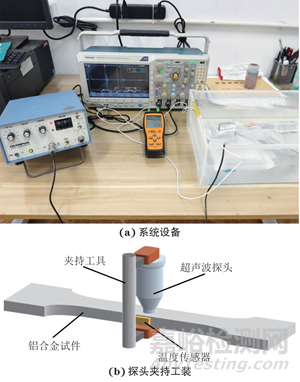

圖5 溫度修正系數標定系統構成
在20~40 ℃范圍內，以1 ℃為步長進行梯度升溫。每級溫度穩定后，同步采集平行偏振與垂直偏振向的橫波信號?；诨ハ嚓P(guān)算法提取聲時差，結合聲程長度計算波速v‖與v⊥。
通過線性擬合，建立雙偏振方向橫波的波速-溫度關系模型（見圖6），定量表征溫度對雙偏振方向波速的影響規律。

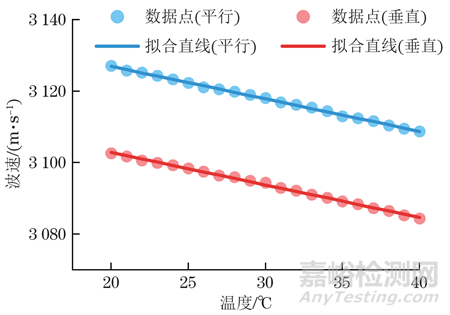

圖6 雙偏振方向橫波波速與溫度關系曲線
從圖6可以看出，隨著溫度上升，平行與垂直偏振方向下的橫波波速均呈顯著線性遞減關系，同時R2>0.99，表明波速與溫度之間具有良好的線性關系。
根據兩個偏振方向數據得到的雙偏振方向溫度應力擬合結果可知，兩個偏振方向波速的溫度系數均為-0.91 m/(s·℃)。該結果表明：?jiǎn)我黄穹较虻臏囟?波速標定即可確定通用溫度修正系數β，顯著簡化了參數標定流程。
此外，在相同溫度下，兩偏振方向的波速差異約為20 m/s，這主要是鋁合金軋制工藝誘導的晶?？棙?gòu)各向異性所致。
同時，基于零應力狀態下的雙偏振波速的實測值，計算得到溫度修正系數β‖、β⊥，結果如表3所示，為后續溫變應力測量提供核心參數。
表3 溫度修正系數（基準溫度27.5 ℃）
3、測試精度驗證
為驗證溫度修正模型的有效性，分別在23.5和33.0 ℃恒溫條件下對鋁合金拉伸試件進行階梯應力測試（0~90 MPa，步長10 MPa），同步采集雙偏振橫波聲時數據?；谛拚接?jì)算應力值，并與未進行溫度修正的測試結果進行對比，不同溫度下誤差分布趨勢如圖7所示。

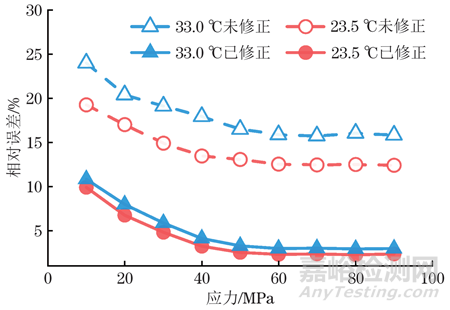

圖7 不同溫度下相對誤差隨應力變化的曲線
從圖7可得，未考慮溫度修正的測量誤差為12.40%~23.97%，而考慮溫度修正后的應力檢測精度顯著提高，測量誤差范圍為2.29%~10.82%，測量精度較未修正方法精度有顯著提高，高應力區（50~90 MPa）測試誤差降低至3.5%以?xún)?nèi)。該結果驗證了溫度修正模型在變溫環境下的有效性。同時，兩者的誤差分布規律一致，表明修正模型未改變聲時比-應力的固有線性關系。
以上試驗結果證實：基于聲時比的橫波雙折射應力檢測方法經溫度修正后，能夠有效克服環境溫度影響，滿足復雜溫度環境下的高精度工程檢測需求。
結論
提出了一種基于聲時比的橫波雙折射應力檢測方法，通過建立聲時比參數與應力的定量關系，結合溫度影響的多參數耦合修正模型，實現了變溫環境下的高精度應力檢測，并得出以下結論：
(1) 標定試驗表明，聲時比與外加應力呈顯著線性關系（R2>0.99），同溫度下檢測誤差為2.54%~8.56%。
(2) 提出基于溫度-波速系數的溫度修正模型，使變溫環境下的應力檢測誤差控制在2.29%~10.82%范圍內，高應力區（50~90 MPa）測試誤差降低至3.5%以?xún)?nèi)，測量精度較未修正方法精度顯著提高，解決了溫度變化引起聲時比漂移帶來的測量誤差較大的問題。
(3) 該方法實現了變溫條件下的應力測量，解決了傳統橫波雙折射法變溫導致的較大測試誤差問題，為航空航天、核電等領域復雜溫度環境的在線應力監測提供了魯棒性強、重復性高的技術路徑。
來源：《無損檢測》2025年12期
第一作者簡介：陳嘉凱，本科，主要研究方向?yàn)闅堄鄳?yīng)力檢測。
