一、激光雷達簡介
波束成形與掃描是一種控制電磁波束在自由空間中指向的技術。
該技術廣泛應用于無線電通信、微波相控陣雷達等射頻（Radio Frequency，RF）領域。 對于雷達而言，其向目標物體發射波束，通過物體反射的回波可以探測目標物體的距離及表面輪廓。
微波雷達的角分辨較低，通常只能用于判斷物體的距離，而缺失了物體的輪廓信息。近年來，自動駕駛領域?qū)囕d雷達的波束控制提出了高分辨率和高精度的要求，以應對復雜的街道環境。這促使激光雷達（Light Detection and Ranging，LiDAR）技術成為業界關注的焦點。
與傳統的毫米波雷達相比，激光雷達的工作波長更短，因此，激光雷達能夠?qū)崿F(xiàn)更高的分辨率，更遠的探測距離和更強的抗干擾能力。
憑借以上優勢，近年來激光雷達在自動駕駛、遙感測量和智能倉儲等領域受到廣泛關注。其中，光學掃描器是激光雷達系統的核心組件，決定了系統的性能與可靠性。
二、激光雷達分類

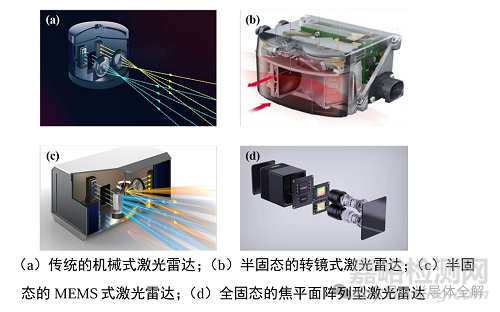

根據光學掃描器的不同，激光雷達分為機械式、半固態式和全固態式。如圖所示，傳統的機械式激光雷達中的機械式轉動限制了掃描速度并降低了系統的可靠性，其體積龐大且精度較低，探測性能嚴重受到器件轉動慣性和使用壽命的限制。
半固態的微機電系統（Micro-Electro Mechanical System，MEMS）激光雷達（如圖和所示），通過將運動部件小型化甚至芯片化，取消了傳統的馬達和多棱鏡等笨重的機械運動部件，顯著降低了激光雷達的尺寸并提高了可靠性。
然而，即便是芯片化的MEMS結構依舊不是真正意義上的固態激光雷達，仍然受到運動部件的慣性引起的非線性掃描、機械可靠性和復雜的光機結構所限制，導致在掃描速度、抗震性以及視場范圍方面仍然存在挑戰。
基于焦平面陣列（Focal plane array，F(xiàn)PA）的無光束掃描方案是當下主流的一種固態激光雷達形式。如圖所示，將垂直腔面發射激光器（Vertical Cavity Surface Emitting Laser，VCSEL）陣列芯片作為光源，將二維單光子雪崩光電二極管（Single Photon Avalanche Diode，SPAD）陣列芯片作為接收裝置。VCSEL 陣列芯片和 SPAD 陣列芯片集成在同一裝置內，形成了全固態的激光雷達。
然而，VCSEL陣列的單元的發射功率以及芯片的規模限制了FPA型固態激光雷達的探測范圍和成像分辨率。
總的來說，無論是半固態式激光雷達還是FPA型固態激光雷達都尚未完全解決車載激光雷達在測量距離、成像分辨率、系統可靠性以及集成度等方面的問題。
與之相比，依靠集成光子回路（Photonics Integrated Circuit，PIC）平臺制造的光學相控陣（Optical Phased Array，OPA），通過改變天線陣元間的相位延遲，以實現任意的光束指向。與MEMS激光雷達相比，OPA激光雷達不包含運動部件，光束指向只取決于當前的相位配置模式，與上一時刻的工作狀態無關，實現了無慣性的光束掃描以及靈活的任意光束指向。與FPA型激光雷達相比，OPA激光雷達具有更好的光束指向性以及更高的分辨率，因此被認為是未來激光雷達中最具有潛力的解決方案。

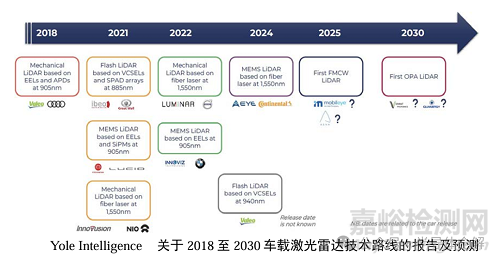

根據行業分析機構預測，OPA固態式激光雷達有望在2030年之后逐步取代現有的MEMS 和Flash型激光雷達，成為車載激光雷達主流方案，如下圖所示。
OPA激光雷達在絕緣體上硅（Silicon on Insulator，SOI）集成光子平臺上加工制作，SOI集成光子平臺具有損耗低、器件集成緊湊、器件種類豐富的優勢，可將激光器、調制器、光電探測器和各類無源器件單片集成互連，此外與 III-V族材料的異構集成為片上光放大器和激光器提供了所需的增益介質。并且SOI平臺制作工藝與成熟的互補金屬氧化物半導體（Complementary Metal-Oxide Semiconductor，CMOS）加工工藝高度重合，這為硅基 OPA芯片的制造提供了先進的技術和工藝生態系統，如下圖所示：
目前全球已有很多硅光芯片代工廠可提供流片服務，隨著先進的光電混合封裝技術和異質異構集成技術的發展，有望實現全芯片化的集成激光雷達。

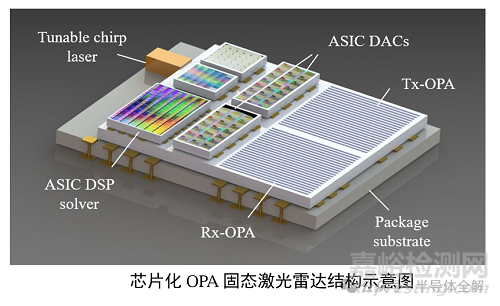

芯片化的OPA固態激光雷達概念圖如下圖所示：
增益介質與硅基外腔混合封裝實現片上可調諧激光器；專用集成電路（Application Specific Integrated Circuit，ASIC）控制芯片與OPA芯片通過倒裝焊技術實現片上相位調制；由 Tx-OPA 完成光束發射，Rx-OPA 實現反射回波的接收；片上集成的探測器用以探測回波信號，信號由專用的數字信號處理（Digital Signal Processing，DSP）芯片實現探測信號的解算。所有的芯片都封裝在同一個基板上，從而實現真正意義上的芯片式激光雷達。
三、光學相控陣掃描技術
OPA的原理與微波相控陣相同，只是信息載體換成光波。OPA 由一系列周期分布或按照某種規律分布的光學天線組成，通過片上相位調控單元調制相控陣的波前形貌，實現固態的光束掃描。

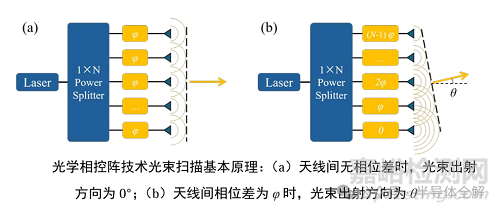

下圖展示了OPA光束轉向的過程。
初始情況下，各陣元之間的相位差為零，即相控陣的波前平行于陣列平面，此時光束的指向角度為0°，如圖所示。
通過對每個陣元相位的單獨調控，可以調制波前形貌。當周期性分布的陣元間形成穩定的相位差φ時，波前平面傾斜，光束指向θ方向，如圖所示。
四、夫瑯禾費衍射與OPA 波束成形
光學相控陣的原理類似于夫瑯禾費衍射。因此，在介紹復振幅疊加模型之 前，先簡要描述單縫和多縫夫瑯禾費衍射的基本原理。在光學領域中，距離狹縫較遠處形成的衍射圖樣，或通過透鏡在其焦平面上形成的衍射圖樣，稱為遠場衍射圖樣。
圖為單縫衍射的示意圖，光垂直狹縫入射，a為狹縫寬度，θ為衍射角度。 圖為多縫衍射示意圖。
五、激光探測技術
激光雷達的測量方式主要可以分為直接測量飛行時間（direct Time of flight， dToF）法、間接測量飛行時間（indirect Time of flight，iToF）和相干測量法。
一般來說，TOF型測距技術主要基于光的強度調制實現，dToF激光雷達基于窄的脈沖激光，直接測量飛行時間差計算距離；iToF 激光雷達基于幅度調制的連續光（Amplitude-modulated Continuous Wave，AMCW），通過檢測接收信號和發射信號的相位差計算距離；而相干探測法主要是基于光的頻率調制，采用線性的頻率調制連續光（Frequency-modulated Continuous Wave，F(xiàn)MCW），并測量回波信號與本地信號的拍頻來實現測量。

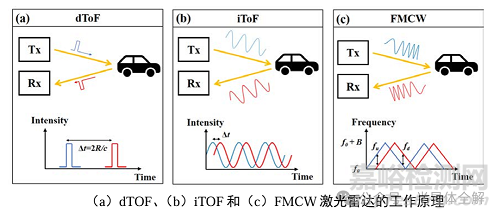

下圖展示了三種激光雷達測量原理示意圖。
圖描述了脈沖式 ToF 的測量原理，發射脈沖光信號（藍色）和接收脈沖光信號（紅色），通過直接檢測兩個脈沖信號的延時 Δt，直接求解距離R=Δtc/2，其中c 是光速。因此，ToF 激光雷達的距離分辨率取決于時間數字轉換器（Time-to-Digital Converter， TDC）的時間分辨率。并且為了測量更遠的距離，ToF激光雷達需要數十瓦特的脈沖激光，因此發射部件需要能夠承載瞬時高功率脈沖。
iToF 激光雷達的工作原理如圖所示，發射裝置發射強度在時域上被調制的連續光，例如正弦波調制。接收裝置會接收到具有相位延遲的反射波形，通過解算兩個時域波形的相位差Δφ，可以求解目標距離。目標物體的距離可以表示為：
其中f為光信號波形的頻率。由于采用了連續光，光功率較低，因此 iToF 方案的測量范圍較小。
FMCW 激光雷達的工作模式如圖所示，發射裝置發射頻率線性調制的光信號，接收裝置接收的光信號與本地信號相干混頻，通過測量混頻后的拍頻信號可以求解目標物體的距離和徑向速度。
FMCW的相干探測技術通過本地信號對回波信號的相干放大，實現對弱光信號的探測。因此FMCW激光雷達只需要幾毫瓦的發射功率即可實現遠距離的測量。
對于芯片化激光雷達而言，F(xiàn)MCW探測方案與ToF方案相比，有以下幾個優勢：
1、FMCW 探測技術的相干檢測特性使其不受環境光和其他激光雷達系統的干擾，因為其只檢測與本地信號相干的信號。
2、FMCW 激光雷達可以根據接收光的多普勒頻移直接測量目標物體的徑向速度，即實現 4D傳感。
3、FMCW 激光雷達的測量分辨率取決于頻率調制的調制帶寬，對于探測器的響應速度要求不高。相較之下，ToF激光雷達的測量分辨率往往受限于探測器響應速度。
4、FMCW 測距方案更適用于集成光子的芯片化激光雷達。在發射裝置方面，光電子集成芯片由于波導材料的非線性效應，無法承受dToF方案中過高的峰值光功率；而 FMCW 方案中發射低功率的連續光信號，通過相干探測的方式實現低功率的遠距離探測，適用于集成光學器件。
在接收裝置方面，dToF激光雷達往往需要高性能的雪崩光電探測器或者單光子探測器，然而1550 nm波段的銦鎵砷雪崩光電探測器通常難以集成在SOI平臺上。
FMCW 激光雷達通過相干探測的方式實現對弱光信號的探測，降低了激光雷達系統對探測器性能的要求。
目前，在SOI平臺上集成的鍺硅光電二極管已經實現超過200m的相干探測。除此以外，在集成的硅基光子平臺上，F(xiàn)MCW 激光光源的片上混合集成以及片上的相干接收機均得到了驗證。說明FMCW的光源、掃描裝置、接收裝置和探測裝置可以完全集成在SOI芯片上，因此 FMCW 方案是當下實現光電子集成芯片固態激光雷達最合適的探測方案。
六、FMCW 測距原理
FMCW測距技術本質上是基于激光干涉的測量技術，它的光路較為簡單，類似于邁克爾遜干涉儀和馬赫曾德爾干涉儀。
不同之處在于，普通的干涉儀采用固定頻率的光源，靜止狀態下在空間上具有穩定的干涉條紋。
當改變其中一個干涉臂光程時，條紋發生移動，因此普通干涉儀可以通過觀測條紋的移動實現長度和折射率等信息的探測。

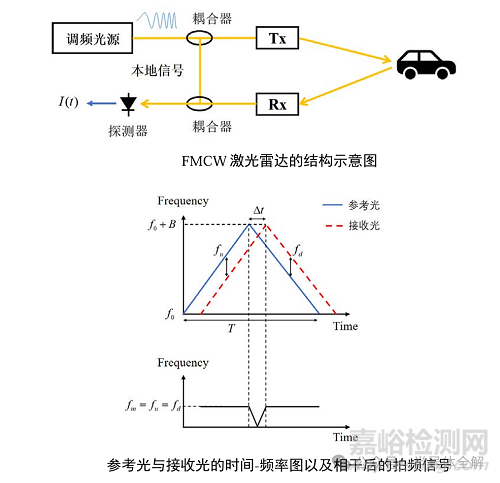

而FMCW采用頻率線性調制的光源，光波的頻率在時間域上被調制為鋸齒波或三角波。FMCW 激光雷達的結構如下圖所示：
調頻光源發射頻率線性調制的連續光信號，由耦合器分為本地信號光和發射信號光，發射信號光由發射裝置（Tx）發射，經目標物體反射由接收裝置（Rx）接收。
回波信號與本地信號混合后再由探測器探測合波信號I(t)。
兩個光波的差頻交流信號含有距離信息，而且由于激光的相干性只有同波列的差頻信號才是穩定的，因此FMCW探測方法具有天然的抗干擾能力。
七、FMCW 測距的分辨率
測量分辨率是評價測量技術優異性的一項重要指標。
對于dToF型激光雷達而言，測量分辨率主要取決于系統的TDC的時間分辨率和探測器的響應帶寬。
FMCW激光雷達的測量分辨率主要取決于光源的調制帶寬，調制帶寬越大，距離分辨率就越高。
八、FMCW 測速原理

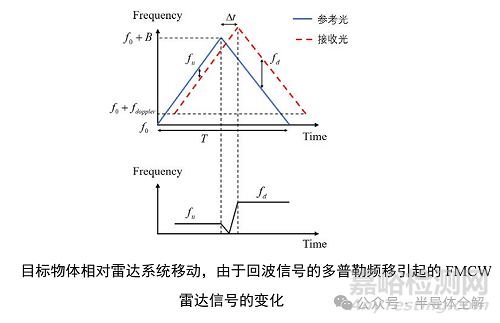

上述介紹了對于靜止目標的測量方法。當目標物體相對于雷達系統運動時，如圖所示：
由于多普勒頻移效應，物體的反射信號的頻率將發生變化（紅色虛線），導致上掃頻拍頻信號和下掃頻拍頻信號的分離。
九、結論：
硅基 OPA 芯片具有靈活快速的光束轉向能力，并且可與現有的CMOS集成電路兼容，近年來圍繞硅基OPA芯片的性能優化已有大量研究論文報道，隨著光電子集成芯片技術的發展，未來有望實現光電子集成的小型化固態光束掃描器，進一步降低成本，推動自動駕駛等領域的OPA固態激光雷達產品的落地。
參考文獻：
(1)陳柏松 硅基光學相控陣芯片的研制及其激光雷達成像技術的研究[D].
(2)張功 大功率分布式布拉格反射激光器及其在調頻連續波激光雷達中的應用[D].(3)蔡一鳴 高平均功率脈沖光纖激光放大系統研究[D].(4)趙蓉 基于飛秒激光直寫光波導的光纖傳感技術研究[D].(5)叢陽滋 聯合多源點云的激光雷達三維建圖與更新[D].
來源：半導體全解
