【研究背景】
水系鋅金屬電池（AZMBs）憑借其高理論容量（820 mAh g-1；5855 mAh cm-3）、有利的氧化還原電位（-0.762 V vs SHE）、固有的不可燃性和成本效益（ZnCO3：1.1美元/公斤 vs. Li2CO3：17美元/公斤），成為固定式儲能和微功率應用中極具吸引力的解決方案。目前AZMBs的實施面臨持續挑戰，即鋅負極有限的面容量（<5 mAh cm-2）、正極材料的低質量負載（<5 mg cm-2），以及難以滿足實際需求的扣式電池構型。這一瓶頸源于鋅負極在弱酸性電解質中對寄生枝晶生長、嚴重鋅腐蝕和劇烈析氫反應的顯著敏感性。解決這些挑戰需要界面工程和電解質配位結構的協同優化。
電解質工程涉及精心引入添加劑/共溶劑、水合共晶和高度濃縮電解質，有效調節電解質的物理化學性質，同時優化電極/電解質界面以實現增強的電化學性能。自Wang等人首次發現AZMBs中存在固態電解質界面（SEI）以來，已報道了多種不同成分的SEI層來穩定鋅負極，包括無機-有機雜化SEI、雙層SEI和富無機SEI。這些SEI的形成從根本上依賴于陰離子-陽離子對相互作用(公眾號Gaussian)。其中，基于ZnF2的SEI形成尤其有利，因?yàn)閆nF2的高疏水性和疏鋅性能夠雙重抑制HER和鋅枝晶生長。通過增加富氟鹽（如OTF-、BF4-和TFSI-）的濃度可以實現富ZnF2的SEI，這使得氟陰離子能夠優先還原。引入有機分子作為共溶劑也是調節陰離子-陽離子對相互作用并促進富ZnF2的SEI形成的有效方法。此外，共溶劑電解質有效重構了氫鍵網絡，抑制了鋅枝晶并減輕了意外的副反應，極大地延長了AZMBs的循環壽命。
盡管先前的工作已取得重要進展，但仍存在幾個未解之謎。1）目前用于調節陰離子-陽離子相互作用的共溶劑電解質設計策略仍然主要依賴于偶然發現，缺乏系統的框架和明確的指導原則來選擇合適的有機分子以在水系電解質中實現陰離子-陽離子配位。2）受限于水系電池運行過程中進行原位表征的技術瓶頸，先前的研究主要依賴于用于SEI成分檢測的后分析技術。這些限制源于析氫反應嚴重干擾了SEI形成的監測。闡明這種瞬態界面過程對于指導合理的SEI設計仍然至關重要。3）AZMBs的循環性能尚不理想，特別是在鋅負極高面容量、正極高負載和安時級軟包電池配置條件下更為顯著。
【文章簡介】
近日，中國科學院大連化學物理研究所的陳忠偉院士、汪冬冬研究員聯合山東大學楊劍教授，上海理工大學柏中朝教授在Angewandte Chemie International Edition期刊發表題為“Unveiling Anion-Cation Interaction of Electrolyte for Long-Life Ah-Level Aqueous Zinc Metal Batteries”的研究論文。該研究基于靜電屏蔽最小化原理的指導，提出陰離子/陽離子脫水屏蔽力（ξ）作為設計高性能水系電解質以實現陰離子-陽離子配位結構的有效描述符。有趣的是，ξ與OTF-配位數顯示出明顯的正相關性，從而能夠有效篩選出有益的共溶劑，如2-乙氧基乙醇（2-EE），以同時增強Zn2+擴散動力學并抑制水活性。電化學觸發的OTF-分解實現了富氟SEI的形成，這一點首次通過原位衰減全反射表面增強紅外吸收光譜（ATR-SEIRAS）和電化學原子力顯微鏡（EC-AFM）分析得到證實，從而增強了SEI的Zn2+電導率和機械強度。該SEI層有效鈍化了鋅負極，以抑制寄生副反應和枝晶形成。因此，Zn||Cu電池獲得了優異的鋅沉積/剝離可逆性（99.96%）和超長循環壽命（6000次循環，16.7個月）。在電解質中含有2-EE的對稱Zn||Zn軟包電池，在苛刻條件（20 mA cm-2，10 mAh cm-2）下，存活了1500小時，并實現了30 Ah cm-2的顯著累積容量。值得注意的是，工業級安時級軟包電池建立了新的耐久性基準，在維持1400次循環（4.2個月/3000小時運行時間）的同時，其性能優于大多數已報道的、處于同等容量類別的鋅金屬軟包電池。該研究建立了一個合理的篩選范式，用于推進陰離子-陽離子配位化學的發展，從而促進安時級軟包電池在實際條件下的可靠運行。

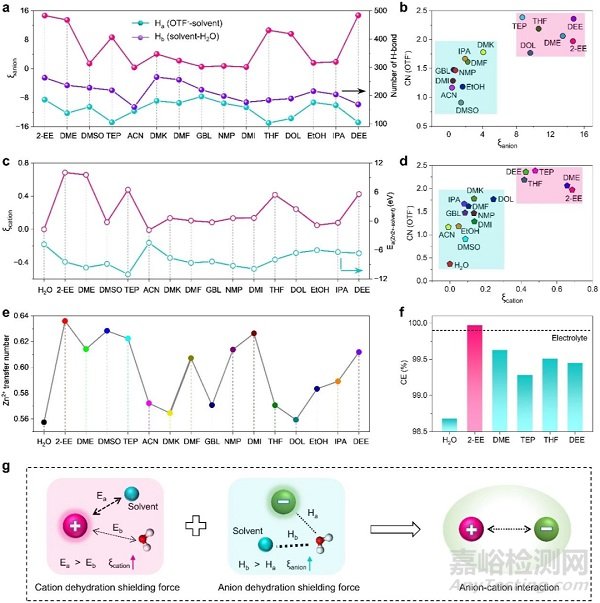

圖1. 水系電解質的陰離子-陽離子相互作用調控。a) 各種溶劑的陰離子脫水屏蔽力（ξanion）和氫鍵數量。b) CN(OTF-)與 ξanion之間的關系。c) 各種溶劑的陽離子脫水屏蔽力（ξcation）和Ea(Zn2+-solvent)。d) CN(OTF-)與ξcation之間的關系。e) 各種溶劑的Zn2+遷移數。f) 使用不同溶劑的電解質的平均CE。g) 使用共溶劑策略調控水系電解質中陰離子-陽離子相互作用的示意圖。
為建立電解液設計的系統框架，提出雙重脫水屏蔽力描述符：
① 陰離子脫水屏蔽力（ξanion = (Hβ - Ha)/ε）：表征共溶劑與水分子的氫鍵作用（Hβ）對 OTF-- 水分子氫鍵（Ha）的破壞能力，高 ξanion溶劑（如 2-EE）可減少陰離子靜電屏蔽，提升 OTF-與 Zn2+的配位數；
② 陽離子脫水屏蔽力（ξeation = |Ea - Eβ|/ε）：反映共溶劑與 Zn2+的結合能（Ea）與 Zn2+- 水分子結合能（Eβ）的差異，高 ξeation溶劑可強化陰離子-陽離子相互作用。實驗驗證顯示，2-EE 電解液的 Zn2+遷移數達 0.636，平均 CE 高達 99.97%，遠超其他溶劑體系，證實該篩選機制的有效性。

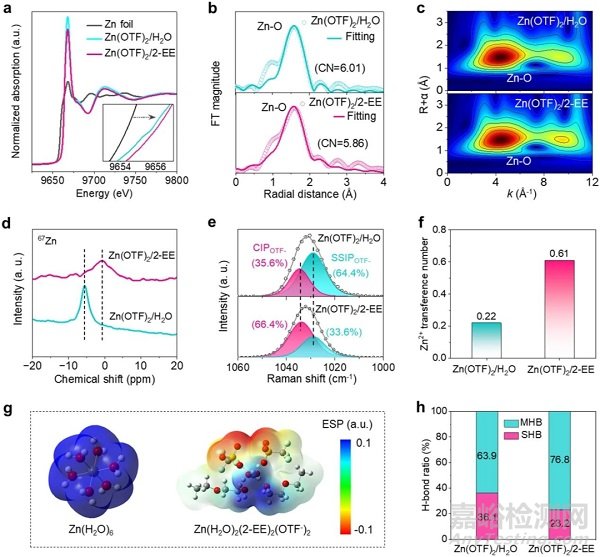

圖2. 不同電解質中溶劑化結構的研究。a) Zn箔、Zn(OTF)2/H2O和Zn(OTF)2/2-EE的歸一化Zn K-edge XANES光譜；插圖：放大的Zn K-edge XANES光譜。b) Zn(OTF)2/H2O和Zn(OTF)2/2-EE在R空間中的EXAFS光譜。c) Zn(OTF)2/H2O和Zn(OTF)2/2-EE的EXAFS光譜的小波變換圖像。d) 不同電解質的67Zn NMR。e) Zn(OTF)2/H2O和Zn(OTF)2/2-EE在SO3伸縮模式波數區域的拉曼光譜。f) 不同電解質的Zn2+遷移數。g) Zn(OTF)2/H2O和Zn(OTF)2/2-EE中兩種代表性溶劑化結構的靜電勢ESP映射。h) 通過拉曼光譜獲得的不同電解質中強氫鍵和中等氫鍵的強度比。
通過多種表征手段解析溶劑化結構變化：
① XANES 與 EXAFS 結果顯示，Zn(OTF)2/2-EE 中 Zn-O 鍵長縮短（2.07 Å vs 2.09 Å）、配位數降低（5.86 vs 6.01），證實 2-EE 參與 Zn2+溶劑化殼層重構；
② 67Zn NMR 的低場位移與信號減弱，表明 Zn2+-OTF-配位作用增強；
③ 拉曼光譜顯示，Zn(OTF)2/2-EE 中 CIP 占比達 66.4%（SSIP 僅 33.6%），而 Zn(OTF)2/H2O 中 SSIP 占比 64.4%，證實陰離子-陽離子相互作用強化；
④ 靜電勢降低與氫鍵網絡重構減少了自由水分子含量（35.8% vs 90.7%），有效抑制水分子活性。

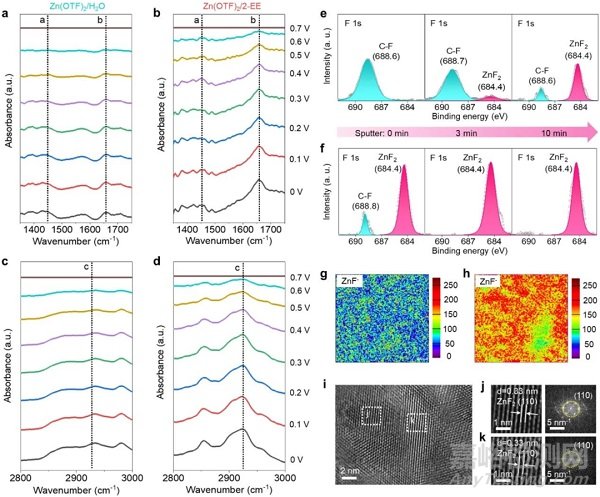

圖3. 不同電解質中Zn/電解質界面的研究。a, c) Zn(OTF)2/H2O和b, d) Zn(OTF)2/2-EE中鋅沉積過程的原位ATR-SEIRAS；e) Zn(OTF)2/H2O和f) Zn(OTF)2/2-EE中循環后Zn負極上形成的SEI的深度F 1s XPS譜；g) Zn(OTF)2/H2O和h) Zn(OTF)2/2-EE中循環后Zn負極上形成的SEI的ZnF-二次離子ToF-SIMS表面映射；i, k) Zn(OTF)2/2-EE中SEI層的高分辨TEM圖像。
原位表征與結構分析揭示 SEI 層形成機制：
① 原位 ATR-SEIRAS 顯示，Zn(OTF)2/2-EE 中 1455 cm-1、1660 cm-2、2925 cm-1 處特征峰增強，對應 OTF-優先分解形成 ZnF2；
② XPS 深度分析證實，Zn(OTF)2/2-EE 體系中 ZnF2含量顯著高于純水溶液體系，且在不同濺射深度均保持高占比；
③ ToF-SIMS mapping 與 3D 分布顯示，富氟 SEI 層均勻覆蓋鋅陽極表面；
④ HRTEM 顯示，Zn(OTF)2/2-EE 體系中 SEI 為純晶態 ZnF2結構（d=0.33 nm），而純水溶液體系為晶態 - 無定形混合結構，晶態 ZnF2保障高離子導電性與機械穩定性。

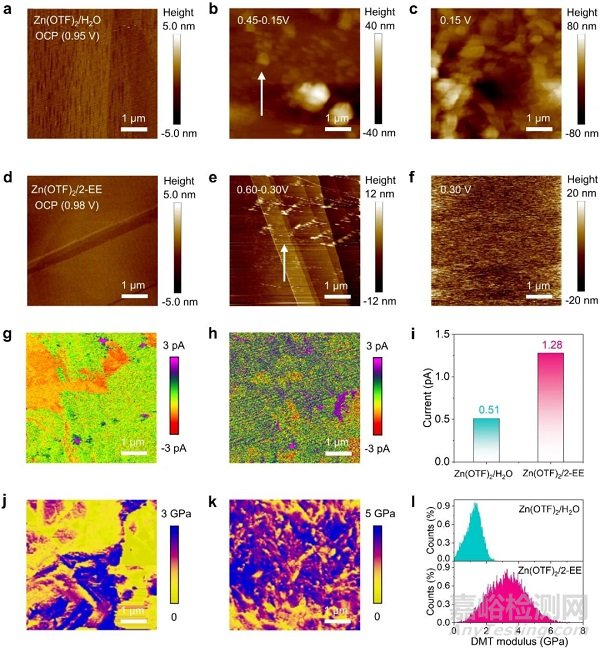

圖4. 通過原位EC-AFM解析的SEI形成過程、Zn2+電導率和機械強度。a, d) Zn(OTF)2/H2O和Zn(OTF)2/2-EE中HOPG在開路電位下的AFM形貌圖像；b, c) Zn(OTF)2/H2O和e, f) Zn(OTF)2/2-EE中在循環伏安法陰極掃描過程中形成的SEI的AFM形貌圖像；g) Zn(OTF)2/H2O和h) Zn(OTF)2/2-EE中循環后Zn負極的電流映射。i) Zn(OTF)2/H2O和Zn(OTF)2/2-EE中平均電流的直方圖；j, k) Zn(OTF)2/H2O和Zn(OTF)2/2-EE中形成的SEI的楊氏模量映射和l) DMT模量分布。
原位 EC-AFM 與導電 AFM 表征 SEI 層性能：
① 動態形成過程：Zn(OTF)2/2-EE 中 SEI 在 0.6 V 時即開始形成（高于純水溶液的 0.45 V），且顆粒尺寸均勻（~20 nm），無明顯團聚；純水溶液中 SEI 顆粒不規則生長至數百納米；
② 離子導電性：Zn(OTF)2/2-EE 體系的 SEI 平均電流達 1.28 pA，Zn2+電導率為 5.97×10-5 S cm-1，是純水溶液體系（9.36×10-6 S cm-1）的 6 倍；
③ 機械強度：Zn(OTF)2/2-EE 體系 SEI 的平均 DMT 模量達 3.3 GPa（最高 7.5 GPa），是純水溶液體系（1.4 GPa）的 2.4 倍，可耐受鋅沉積 / 剝離的體積變化。

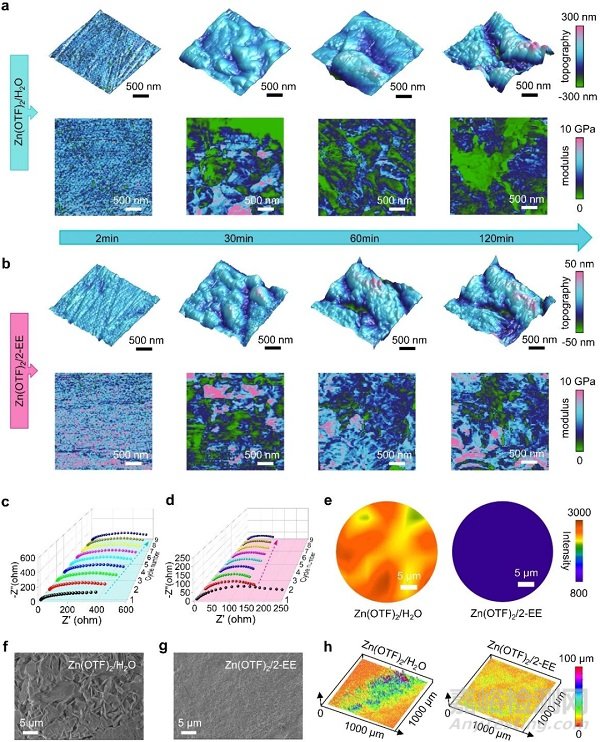

圖5. 抑制副反應和鋅枝晶。a) Zn(OTF)2/H2O和b) Zn(OTF)2/2-EE中浸泡不同時間后Zn負極的原位EC-AFM形貌和模量映射；Zn‖Zn電池在充放電過程中的原位EIS曲線，分別對應于c) Zn(OTF)2/H2O和d) Zn(OTF)2/2-EE；e) 不同電解質中循環后Zn負極表面的二維拉曼映射；f) Zn(OTF)2/H2O和g) Zn(OTF)2/2-EE中循環后Zn負極的SEM圖像；h) 不同電解質中循環后Zn負極的LSCM圖像。
原位表征驗證界面穩定性提升：
① 腐蝕抑制：Zn (OTF)2/2-EE 體系中鋅陽極表面粗糙度低（<50 nm），腐蝕電流從 4.96 mA cm-2 降至 3.05 mA cm-2，pH 變化僅 0.91（純水溶液體系變化 2.29）；
② 副反應抑制：原位 EIS 顯示 Zn(OTF)2/2-EE 體系阻抗穩定，無絕緣副產物累積；XRD 與拉曼光譜證實，純水溶液體系中出現鋅鹽氫氧化物（ZOTH）副產物，而 Zn(OTF)2/2-EE 體系中無明顯副產物信號；
③ 沉積形貌：Zn(OTF)2/2-EE 體系中鋅沉積呈致密層狀結構，表面粗糙度低（<1 μm）；純水溶液體系中出現不規則片狀沉積與枝晶凸起（粗糙度 > 5 μm）；
④ 成核機制：計時電流法顯示，Zn(OTF)2/2-EE 體系 26 s 內實現 2D 均勻成核，而純水溶液體系為 3D 枝晶生長模式。

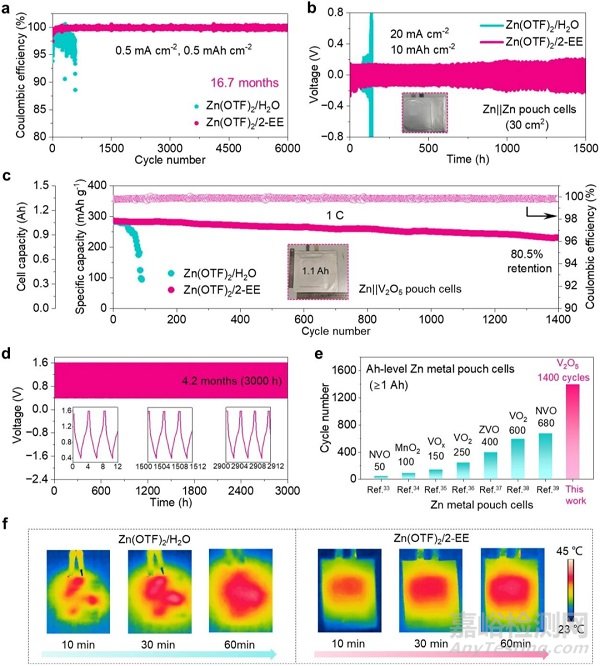

圖6. 軟包電池的電化學性能。a) 使用不同電解質的Zn‖Cu電池在0.5 mA cm-2和0.5 mAh cm-2下的循環性能；b) 使用不同電解質的Zn‖Zn軟包電池在20 mA cm-2和10 mAh cm-2下的循環性能；c) 使用不同電解質的Zn‖V2O5軟包電池的循環性能；d) 使用Zn(OTF)2/2-EE的Zn‖V2O5軟包電池在充放電過程中的電壓曲線；e) 已發表文獻中安時級鋅金屬軟包電池（≥1 Ah）循環壽命與本工作的比較；f) 不同電解質中軟包電池在1C倍率下充電1小時的熱成像圖。
實用化性能驗證顯示：
① 非對稱電池：Zn||Cu 電池在 0.5 mA cm-2 下循環 6000 次（16.7 個月），平均 CE 達 99.96%；10 mA cm-2、10 mAh cm-2 條件下循環 700 次，CE 保持 99.08%；
② 對稱軟包電池：Zn||Zn 電池循環 1500 h，累積容量 30 Ah cm-2，過電位穩定在 ±0.4 V 以內；純水溶液體系 100 h 后過電位驟增；
③ Ah 級軟包電池：1.1 Ah Zn||V2O5軟包電池循環 1400 次，容量保持率 94%，運行時間達 3000 h（4.2 個月），遠超同類報道；
④ 熱穩定性：Zn (OTF)2/2-EE 體系充電時最高溫度≤36℃，無局部熱點；純水溶液體系最高溫度達 45℃，存在安全隱患。
