超（超）臨界機組是國際上成熟、高效、先進的火力發電技術，有利于能源結構優化，實現節能減排的重要戰略目標。T91（9Cr1Mo）鋼為馬氏體耐熱鋼，是超（超）臨界發電機組高溫承壓部件（如過熱器、再熱器等）的主要使用材料。獲取T91鋼準確的檢測數據可確保機組安全穩定運行。硬度測試是火電廠鍋爐管道安全檢驗的一種常用評定手段，提高硬度測試的準確性和可靠性對火電廠鍋爐管道的安全評定有重要作用。DL/T 438—2016《火力發電廠金屬技術監督規程》和DL/T 869—2021《火力發電廠焊接技術規程》中規定電站鍋爐用鋼硬度以布氏硬度為標準，但在實際工況中，布氏硬度測試存在一定的局限性，而里氏硬度計具有體積小、操作簡單、檢測效率高等優點，在電站工程現場已被廣泛使用。然而，在實際測試過程中，經常發現對于T91鋼小徑薄壁管（直徑為25~89mm，厚度為4~6mm），里氏硬度計測得的布氏硬度換算值與材料的實際布氏硬度之間存在較大的差距，現有的里氏硬度與布氏硬度之間的換算關系缺乏材料針對性，因此，需要針對T91鋼小徑薄壁管建立新的里氏硬度與布氏硬度換算關系，以確保測試結果的準確性。
目前，針對降低耐熱鋼里氏硬度與布氏硬度之間的轉換誤差已有不少研究。GOGOLINSKII等發現利用里氏硬度計測量時，試樣的厚度或質量的減小可導致沖擊吸收能量減小，進而影響測量結果。SYASKO等提出了一種里氏硬度校準的方法。UMANSKII等通過更換感應線圈優化了里氏硬度計的沖擊裝置，以提升其測量精度。LI等分析了P91耐熱鋼管里氏硬度與布氏硬度之間的差值，發現里氏硬度計測量的結果比實際布氏硬度低40HB左右。張啟禮等對頂端淬火和整體熱處理后的P91鋼建立了值為475~750HL里氏硬度與布氏硬度轉換關系。李慧平等對不同壁厚T91鋼小徑管的里氏硬度與布氏硬度之間的差異進行了分析，發現兩者差值與壁厚之間存在一定的規律，即壁厚越薄，差值越大。然而，截至目前，很少有學者建立T91鋼小徑薄壁管里氏硬度與布氏硬度之間的對應關系。
研究人員選用不同壁厚的T91鋼小徑管，測試了其里氏硬度轉換的布氏硬度和實際布氏硬度，分析了T91鋼小徑管母材和焊縫兩種硬度之間的誤差，研究了誤差隨壁厚變化的規律，建立了里氏硬度與布氏硬度新的換算關系。研究成果可以有效降低電站鍋爐管道硬度測試誤差，提高管道強度評定的準確性。
1 試驗材料與方法
1.1 試驗材料
試驗材料選用管徑為60mm的T91鋼小徑管，壁厚為4，8，10mm，熱處理工藝為正火+回火，試驗材料的化學成分如表1所示。T91鋼小徑管母材及焊縫熱處理后的顯微組織均為回火馬氏體，顯微組織形貌如圖1所示。
1.2 試驗方法

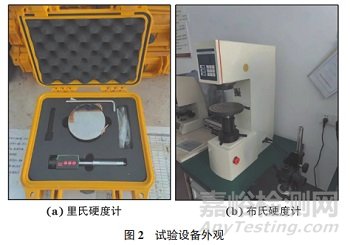

試驗選用的里氏硬度計和布氏硬度計如圖2所示，采用該設備分別對不同壁厚的T91鋼小徑管母材及焊縫進行硬度測試。

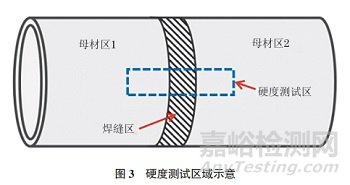

在進行硬度測試前，需要將T91鋼小徑管母材及焊縫打磨光滑。硬度試驗在室溫下進行，根據GB/T 17394—2014《金屬材料 里氏硬度試驗 第1部分：試驗方法》，用D型沖擊裝置的HT-1000A型里氏硬度計測試試樣的里氏硬度，并將其轉換成布氏硬度，即直讀值；用THBC-3000DB型布氏硬度計測試試樣的布氏硬度，即實測值。碳化鎢球壓頭直徑為2.5mm，加載試驗力為1838.7N，試驗力保載時間為10s。圖3為T(mén)91鋼管硬度測試區域，對單個T91鋼小徑管母材及焊縫分別選取10個位置進行里氏硬度與布氏硬度測試。
2 試驗結果
2.1 T91鋼小徑管母材里氏硬度與布氏硬度測試結果

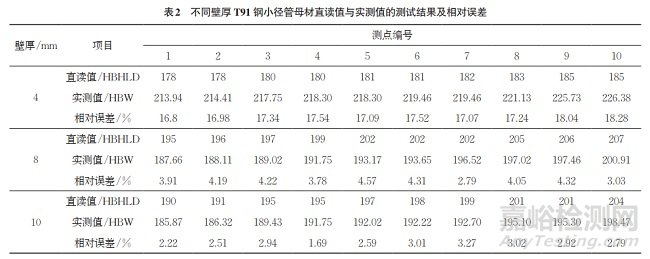

表2為不同壁厚T91鋼小徑管母材直讀值與實測值的測試結果及相對誤差。由表2可知：當壁厚為4mm時，T91鋼小徑管里氏硬度與布氏硬度存在較大偏差，且直讀值低于實測值，誤差超過15%，差值為35~42HB；當壁厚為8mm和10mm時，T91鋼小徑管里氏硬度與布氏硬度的偏差較小，直讀值略高于實測值，誤差均不大于5%，差值為3~9HB。這說明對于壁厚小于6mm的T91鋼薄壁管，采用里氏硬度計測量時易產生較大的偏差。
2.2 T91鋼小徑管焊縫里氏硬度與布氏硬度測試結果

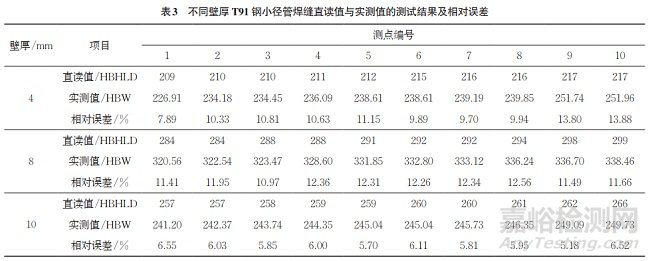

表3為不同壁厚T91鋼小徑管焊縫測得的直讀值與實測值及相對誤差。由表3可知：當壁厚為4mm和8mm時，T91鋼小徑管焊縫直讀值與實測值的誤差分別為7%~14%和10%~13%，差值分別為17~35HB 和35~43HB；當壁厚為10mm時，T91鋼小徑管焊縫直讀值與實測值的誤差降到了7%，差值為12~16HB。這說明壁厚對T91鋼小徑管焊縫里氏硬度計測得的布氏硬度影響很大，且壁厚增大時，影響有所降低。與母材相比，當壁厚為4mm和8mm時，焊縫直讀值高于實測值，而當壁厚為10mm時，卻呈現相反的現象，且焊縫的硬度均偏高，這是因?yàn)榫植繜崽幚頃r(shí)，有效加熱區的溫度偏差太大，不能保證鍋爐受熱面焊縫的熱處理效果，引起了焊縫硬度偏高。
2.3 T91鋼小徑管里氏硬度與布氏硬度轉換關系
2.3.1 線性回歸關系

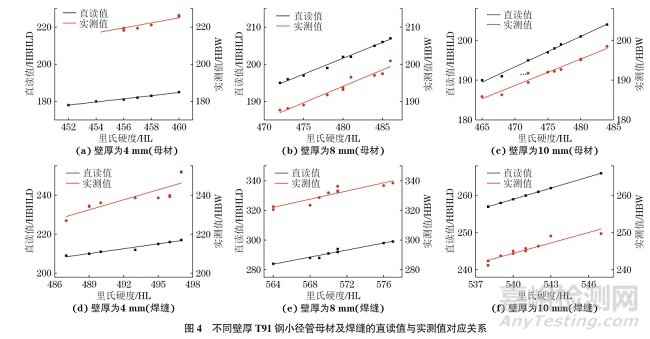

不同壁厚T91鋼小徑管母材及焊縫的直讀值與實測值對應關系如圖4所示。由圖4可知：不同壁厚的T91鋼小徑管母材里氏硬度與布氏硬度之間均呈現良好的線性關系，且隨著壁厚的增大，通過換算公式得出的計算值與實測值之間的誤差減小。與母材不同，不同壁厚T91鋼小徑管焊縫里氏硬度與布氏硬度之間的線性關系較差，當壁厚為10mm時，里氏硬度與布氏硬度相對應的點基本在回歸線上，這說明隨著壁厚的增大，焊縫的里氏硬度與布氏硬度兩者之間的換算誤差呈減小趨勢。值得注意的是，當壁厚為4mm時，T91鋼小徑管母材和焊縫的擬合系數R均是最小，但母材的擬合系數卻高于焊縫的擬合系數，說明利用里氏硬度計測量薄壁T91鋼小徑管母材的布氏硬度與實測值之間的誤差小于焊縫，這是由于母材處理后的表面狀態要優于焊縫，在用里氏硬度計測量時，焊縫余高會影響里氏硬度計沖擊體的回彈性，導致測量的誤差極大。

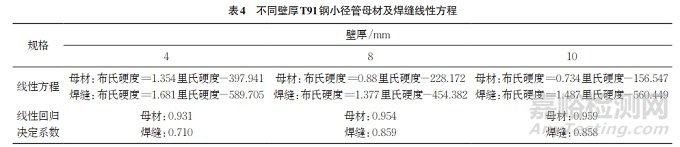

不同壁厚T91鋼小徑管母材及焊縫的線性方程如表4所示。由表4可知：不同壁厚T91鋼管母材的線性方程斜率隨著壁厚的增大而降低，其中壁厚為4mm時，里氏硬度與布氏硬度關系的斜率最大，說明此時兩者的對應關系較差；對于焊縫而言，里氏硬度與布氏硬度兩者誤差與壁厚并無明顯的相關關系，當壁厚大于4mm時，T91鋼管焊縫的里氏硬度與布氏硬度之間的誤差趨于穩定，無明顯變化；當壁厚為4mm 時，母材和焊縫里氏硬度與布氏硬度之間的誤差均是最大，這是因?yàn)槔锸嫌捕扔?jì)對厚壁管件的測量影響較小，薄壁管件的剛性較小，使沖擊體回彈速率變慢，從而造成測量值偏低。

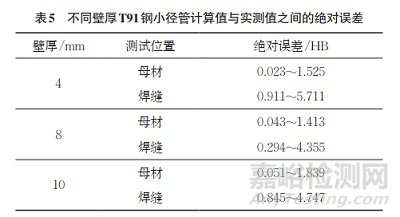

將測量的原始數據代入線性方程計算得到計算值，表5為不同壁厚T91鋼小徑管計算值與實測值之間的絕對誤差。由表5可知：原始數據計算值與實測值之間的絕對誤差基本為0~6HB。
2.3.2 換算關系驗證

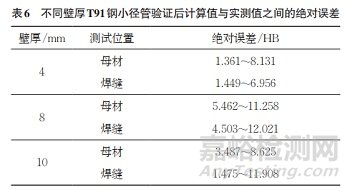

為了驗證上述線性方程的可靠性，另外選取了相同規格的3個T91鋼小徑管進行里氏硬度測試，測試5個點，將數據代入公式計算。表6為不同壁厚T91鋼小徑管驗證后計算值與實測值之間的絕對誤差。由表6可知：計算值與實測值之間的絕對誤差為1~13HB。說明新的換算關系可以有效解決T91鋼小徑管里氏硬度計測量不準確的問題，研究結果可為今后電站鍋爐管道強度合格性的評定提供可靠依據。
3 結論
（1）不同壁厚T91 鋼小徑管母材直讀值與實測值之間的誤差隨壁厚的增大而減小。當壁厚從4mm增大到8mm時，誤差減小趨勢增大，隨后趨于平穩。當壁厚為4mm時，兩者之間的誤差大于15%，差值為35~42HB。壁厚為8mm和10mmT91鋼小徑管的誤差均不大于5%，差值為3~9HB。
（2）不同壁厚T91鋼小徑管焊縫直讀值與實測值之間的誤差隨壁厚的增大呈先增大后減小的趨勢。當壁厚從4mm增大到8mm時，誤差增大趨勢很小，誤差為7%~13%，差值為17~43HB。當壁厚增大到10mm時，誤差減小明顯，值為7%，差值為12~16HB。
（3）建立了不同壁厚T91鋼小徑管母材及焊縫里氏硬度與布氏硬度之間新的換算關系，計算值與實測值之間的絕對誤差為0~6HB。
