中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

1 電池材料的基本特性與粒度分布

1.1 電池材料的常見類型

電池材料種類繁多，按材料特性可分為正極材料、負極材料、電解質(zhì)材料和隔膜材料。其中，正極材料主要包括層狀氧化物鋰電正極材料 (如LiCoO2、LiNiO2等) 和聚陰離子型化合物正極材料 (如LiFePO4)。負極材料則以碳基材料 (石墨、硬碳、軟碳等) 為主。電解質(zhì)材料需具備高離子電導率和寬電化學窗口的特點，常見的有液態(tài)有機電解質(zhì)、凝膠聚合物電解質(zhì)和固態(tài)電解質(zhì)等。隔膜材料需具備良好的化學穩(wěn)定性和機械強度，厚度通?？刂圃?0～25μm，多孔率40%～60%。

1.2 粒度分布的定義與測量方法

粒度分布是指顆粒材料中不同粒徑顆粒所占的質(zhì)量或體積百分比。通常采用篩分法、光散射法或顯微鏡法等手段進行測量。激光衍射粒度儀可用于0.01～3000.0μm范圍內(nèi)的粒度分析，基于米氏散射理論和弗朗和費衍射原理，利用不同粒徑顆粒對入射光產(chǎn)生衍射信號的差異實現(xiàn)粒度分布測量。

與之不同，掃描電子顯微鏡不依賴散射信號，而是通過電子束掃描樣品表面，根據(jù)二次電子信號強弱變化獲取高分辨率的表面形貌圖像，并結(jié)合圖像處理算法計算粒度分布。動態(tài)光散射法則利用不同粒徑顆粒的布朗運動速度差異，通過散射光強度的時間漲落信息推算粒度分布，適用范圍在1nm～10μm。電阻法、超聲法等新興技術(shù)逐漸應(yīng)用于特定場景下的粒度分布表征。不同方法的測量原理各異，可根據(jù)材料特性、粒徑范圍、分散介質(zhì)等因素綜合選擇。

2 電池材料粒度分布對電池充放電效率的影響機理

電池材料的粒度分布對其充放電性能具有顯著影響，主要體現(xiàn)在比表面積、鋰離子擴散路徑、界面副反應(yīng)等方面。一般而言，粒徑減小有利于提高材料的比表面積，增大其與電解液的接觸面積，加快電荷傳輸速率。以LiFePO4為例，當粒徑從1μm減小至50nm時，其比表面積可從2.3m2/g提高至46.0m2/g，但過高的比表面積也易引發(fā)材料團聚和副反應(yīng)加劇等問題。

材料粒徑還影響鋰離子的體相擴散路徑，據(jù)估算，當LiCoO2粒徑從10μm降至100nm時，鋰離子擴散時間可縮短近104倍。但粒徑減小也可能引入更多晶界，阻礙離子傳輸。此外，粒度分布寬窄也影響電極的堆積密度和體積能量密度。優(yōu)化粒度分布的關(guān)鍵在于平衡各因素，尋求最佳區(qū)間。通過構(gòu)建多尺度模型，分析不同粒度下的微觀結(jié)構(gòu)演變、界面動力學和輸運過程，可為優(yōu)化電池材料粒度分布提供理論指導。

3 實驗方案與結(jié)果分析

3.1 實驗?zāi)康?/span>

本實驗旨在探究電池材料粒度分布對充放電效率的影響機理。通過球磨法系統(tǒng)調(diào)控LiCoO2和石墨材料的粒度分布，重點研究不同粒徑材料的比表面積變化、鋰離子擴散動力學以及界面副反應(yīng)特性，分析其對電池首次庫侖效率和能量效率的影響規(guī)律。實驗將建立粒度分布與電化學性能的定量關(guān)系，尋找最佳粒度區(qū)間，為優(yōu)化電池材料的微觀結(jié)構(gòu)設(shè)計提供實驗依據(jù)，進而指導高性能鋰離子電池的開發(fā)與應(yīng)用。

3.2 實驗材料與儀器設(shè)備

本實驗選用商業(yè)化鋰鈷氧化物 (LiCoO2) 正極材料和人造石墨負極材料。實驗采用激光衍射粒度分析儀測定材料初始粒度分布。采用行星式球磨機對材料進行粉碎和粒度調(diào)控。采用X 射線衍射儀表征材料物相結(jié)構(gòu)。采用場發(fā)射掃描電鏡觀察材料形貌。電池組裝在氬氣手套箱中完成。充放電測試在電池測試系統(tǒng)上進行，電壓范圍2.5～4.2V，電流范圍0.02～10.0A。

3.3 實驗步驟

(1) 將商業(yè)化LiCoO2和人造石墨材料分別置入行星式球磨機中，以無水乙醇為分散介質(zhì)，轉(zhuǎn)速400r/min，球料比1∶15，球磨時間分別設(shè)定為1、3、6、12h，獲得一系列不同粒度分布的正負極材料樣品。采用激光衍射粒度分析儀測定各樣品的粒度分布曲線，表征其D10、D50和D90等特征參數(shù)。

(2) 按照90∶5∶5的質(zhì)量比例將活性材料、導電劑 (乙炔黑) 和黏結(jié)劑 (PVDF) 混合，加入適量 N-甲基吡咯烷酮 (NMP) 溶劑，在真空攪拌機中混合均勻，制成電極漿料。將漿料涂覆在鋁箔 (正極) 或銅箔 (負極)上，烘烤干燥后輥壓制得電極片，裁切成直徑為14mm的圓片。

(3) 在氬氣手套箱中組裝紐扣電池 (CR2032型)，以金屬鋰片為對電極，Celgard 2400為隔膜，以1mol/L  LiPF6，EC、DMC、EMC體積比為1∶1∶1的溶液為電解液。組裝后的電池在室溫下擱置12h，使電解液充分浸潤電極材料。

(4) 在電池測試系統(tǒng)上進行充放電性能測試。首先以0.1C倍率 (1C=160mA/g) 對電池進行兩次預(yù)循環(huán)，然后分別以0.2C、0.5C、1.0C和2.0C倍率進行充放電測試，每個倍率循環(huán)10次。充電過程以恒流充電至4.2V，然后恒壓充電直至電流降至0.05C；放電過程以恒流放電至2.5V為止。記錄不同粒度分布電池在各倍率下的充放電比容量、庫侖效率和循環(huán)穩(wěn)定性，系統(tǒng)分析粒度分布對電池性能的影響規(guī)律。

3.4 結(jié)果呈現(xiàn)與分析

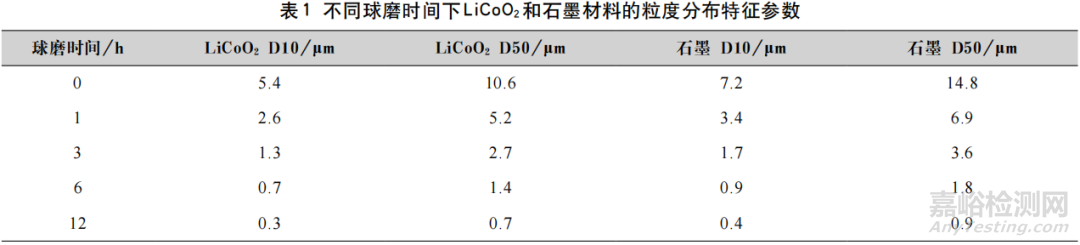

通過系列球磨實驗和電化學性能測試，獲得了一系列不同粒度分布的LiCoO2和石墨材料及其電池充放電性能數(shù)據(jù)。實驗結(jié)果表明，隨著球磨時間的延長，材料的粒度分布逐漸向小粒徑方向移動。以D50為例，LiCoO2的D50從初始的10.6μm減小至0.7μm，石墨的D50從14.8μm減小至0.9μm，具體數(shù)據(jù)如表1所示。這一結(jié)果表明，通過控制球磨時間，可以有效調(diào)控材料的粒度分布特征。

在電池性能方面，不同粒度分布的LiCoO2/石墨電池在0.5C倍率下的充放電曲線均呈現(xiàn)出典型的鋰離子電池充放電平臺。隨著材料粒徑的減小，充放電平臺變得更加平緩，充電平臺略有下移，放電平臺略有上移，說明小粒徑材料的極化程度有所降低。

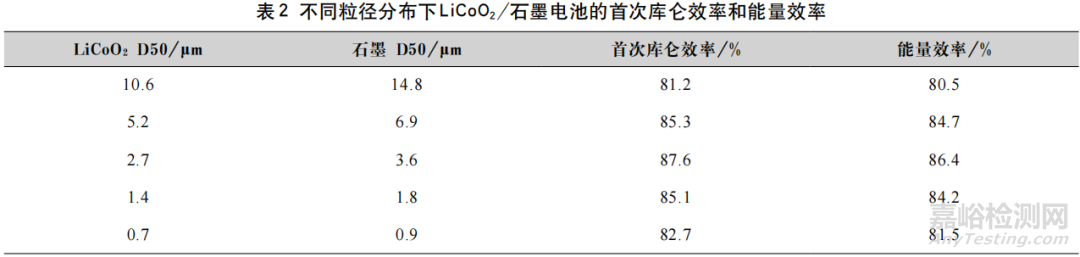

進一步分析充放電效率，隨著粒徑的減小，LiCoO2/石墨電池的首次庫侖效率和能量效率均呈現(xiàn)先升高后降低的趨勢。當D50分別為2.7μm(LiCoO2)和3.6μm (石墨)時，首次庫侖效率和能量效率達到最佳，分別為87.6%和86.4%。但當粒徑進一步減小至亞微米級別時，材料的比表面積急劇增大，雖然縮短了鋰離子擴散路徑，但也加劇了電解液分解等副反應(yīng)，導致首次效率有所下降。相關(guān)數(shù)據(jù)如表2所示。

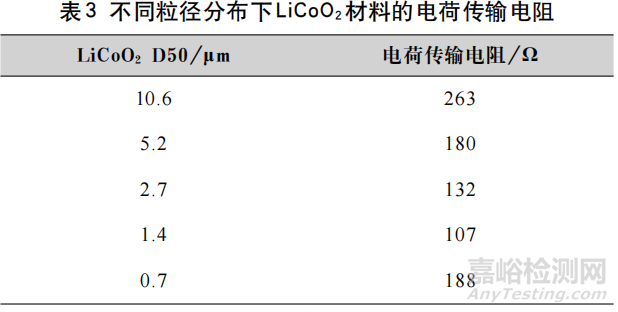

從鋰離子擴散動力學角度分析，粒徑減小使得固相擴散路徑縮短，根據(jù)τ=L2/D公式估算，當LiCoO2粒徑從10.6μm減小至1.4μm時，鋰離子擴散時間可縮短約57倍。此外，粒徑減小也顯著改善了材料的電子電導率。電化學阻抗譜 (EIS) 測試表明，當LiCoO2粒徑從10.6μm減小至1.4μm時，電荷傳輸電阻從263Ω降低至107Ω，但繼續(xù)減小粒徑至0.7μm時，電阻又回升至188Ω，這可能與材料的團聚和比表面積增大引起的副反應(yīng)加劇有關(guān)。具體數(shù)據(jù)如表3所示。

綜合實驗數(shù)據(jù)分析，調(diào)控電池材料的粒度分布可在一定程度上改善電池的充放電效率，優(yōu)化鋰離子和電子傳輸動力學過程，但過度減小粒徑也可能引入一些負面效應(yīng)。尋求材料比表面積、體相擴散、界面副反應(yīng)之間的最佳平衡，對進一步提升電池的能量存儲性能具有重要意義。

4 結(jié)語

本文深入分析了電池材料粒度分布對電池充放電效率的影響。通過調(diào)控粒度大小，發(fā)現(xiàn)電池性能在粒度調(diào)整過程中呈現(xiàn)出先升高后降低的趨勢。優(yōu)化粒度分布有助于提高鋰離子的擴散速率與電荷傳輸效率，但過小的粒度可能帶來電解液副反應(yīng)增多及材料團聚等負面效應(yīng)，進而影響電池性能。因此，在設(shè)計電池材料時，平衡粒度、比表面積與電解液反應(yīng)等因素是提升電池充放電效率的關(guān)鍵。
