瞬態抑制二極管（Transient Voltage Suppressor）簡稱TVS管，是一種二極管形式的高效能保護器件。當TVS管的兩極受到反向瞬態高能量沖擊時，它能以10的負12次方秒量級的速度，將其兩極間的高阻抗變?yōu)榈妥杩?，吸收高達數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元器件，免受各種浪涌脈沖的損壞。它具有響應時間快、瞬態功率大、漏電流低、擊穿電壓偏差小、箝位電壓較易控制、無損壞極限、體積小等優點。
一些工程師認為：
1、單向用在直流，雙向用在交流；
2、雙向TVS相當于兩個穩壓管負接在一起，當任何一端有問題TVS都可以起作用，而單向的只能對電源或者對地。
這幾個觀點，我不評論對錯，首先從TVS的防護的原理看看單向TVS有沒有防護負脈沖的可能

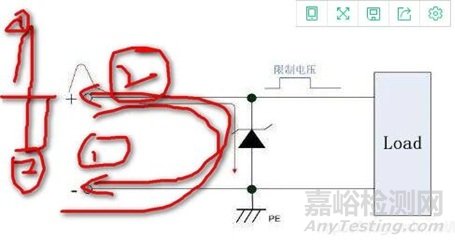

如下圖，在脈沖1位正脈沖下，如圖中1的方向 從電源正因為TVS被擊穿回到電源負，起到了保護負載的功能，然后施加一個負脈沖，由于單向TVS的正向特性（和二極管類似），直接就從負回到正端，也起到保護負載的功能。
雙向TVS我就不贅述了，同樣1、2兩個回路都能實現。
通過上面分析，其實可以知道，單向TVS也能防負脈沖。但是對一些雙向信號，比如上圖中，工作的時候就需要負的交流電，那我用單向顯然不合適，因為正常需要的負信號都被TVS的正向導走了。
所以我將前面兩句話做一些改進：
1、單向用在直流，雙向用在交流；
2、雙向TVS相當于兩個穩壓管負接在一起，當任何一端有問題TVS都可以起作用，而單向的只能對電源或者對地。
統一修改為：單向TVS用在單向信號傳輸中，雙向用在需要傳輸雙向信號的過程中。這樣就將上面兩種說法進行改善，個人感覺更合理一些。
但是有些電路中我們也確實看到單向信號傳輸也可能采用雙向TVS（但是具體肯定是按照EMC工程師測試出來的結果為準），我有以下猜測：
A、寄生電容考慮。TVS管的極間電容Cj也較大，且單向的比雙向的大，功率越大的電容也越大，這個電容值影響的是信號線上的傳輸速率問題，所以你會看到有些信號線上用雙向TVS，就是這個原因。
B、庫存成本，物料通用性原因，部分公司可能雙向TVS統一物料，拿到的價格比單向的TVS還低。
C、實際測試效果，EMC工程師實際測試出的物料防護效果決定。
單向TVS管的正向特性與普通穩壓二極管相同，反向擊穿拐點處近似“直角”的硬擊穿為典型的PN結雪崩。當有瞬時過壓脈沖時，器件的電流急驟增加而反向電壓則上升到箝位電壓值，并保持在這一水平上。
雙向TVS管的V-I特性曲線如同兩只單向TVS“背靠背”組合，其正反兩個方向都具有相同的雪崩擊穿特性和箝位特性，正反兩面擊穿電壓的對稱關系為0.9≤VBR(正)/VBR (反) ≤1.1。一旦加在它兩端的干擾電壓超過箝位電壓Vc就會立刻被抑制掉。
