摘 要： 建立了離子色譜法測定二氧化碳加氫合成甲酸反應液中的甲酸根含量。樣品只需要簡單地稀釋即可進行測試。測試采用AS11陰離子交換色譜柱，淋洗液為25 mmol/L KOH溶液，流量為1.2 mL/min，進樣體積為10 μL。甲酸根質量濃度在0～250 mg/L內與色譜峰面積線性關系良好，相關系數為0.999 9。樣品測定結果的相對標準偏差為0.74%（n=6），加標回收率為98.5%～99.9%。該方法無須繁瑣的樣品處理，避免了碳酸根和碳酸氫根的干擾，操作簡便快速，準確度高且重現性良好，測定結果為該反應的催化劑性能評價和工藝應用條件提供優化提供依據。



關鍵詞： 離子色譜法； 二氧化碳； 甲酸根； 碳酸根； 碳酸氫根



2020年我國在聯合國大會上宣布了“二氧化碳排放力爭于2030年前達到峰值，努力爭取2060年前實現碳中和”的“雙碳目標”，CO2資源化利用是實現該目標的一個研究方向[1]。氫能是目前已知的最為清潔的能源，但其難以儲藏和運輸?shù)娜秉c阻礙了氫能源的普及。作為新型儲氫方式，有機液態儲氫憑借其良好的安全性、穩定性、運輸便利性和低成本等優點，獲得極大關注[2]。甲酸具有高達53 g/L的體積儲氫量，毒性和可燃性相對較低，便于儲存及運輸，是一種頗具應用前景的氫能載體[3]。CO2加氫合成甲酸是最具原子經濟的CO2加氫反應“儲氫”過程，既可以實現了氫載體功能，又對CO2進行循環利用，符合碳中和國家政策要求和產業發展方向。



CO2加氫制甲酸涉及從氣相原料變?yōu)橐合喈a(chǎn)物，吉布斯自由能為+32.9 kJ/mol，因而受到明顯的熱力學限制，需要加入適宜的溶劑改變反應熱力學。此外，CO2加氫制甲酸需要同時活化H2和CO2兩種穩定的氣體，需要輸入大量能量來推動H—H鍵解離和C＝O鍵的加氫和裂解，因此，設計有效的催化體系對于降低催化轉化過程中氫氣解離和CO2加氫的高能壘至關重要[4]。目前在催化劑開發和配套的工藝條件中普遍采用的實驗方法是在堿性介質中通入CO2和H2，一方面可以中和CO2加氫產物甲酸，打破反應平衡，促進反應的正向移動；另一方面可以作為CO2加氫催化的促進劑，捕獲更多的CO2并生成活化中間體，促進產物甲酸的生成。常見的介質有碳酸鹽、碳酸氫鹽等堿性水溶液[5?6]，在一定壓力、溫度和時間下進行反應，催化劑的性能評價根據一定工藝條件下反應液中的甲酸濃度，計算出催化劑的轉化頻率TOF[5,7]、轉化數TON[8?9]或者甲酸產率[10]。無論采用什么活性指標，反應液中的甲酸濃度是判斷催化劑性能以及確定配套工藝條件的依據，因此準確測定反應液中的甲酸濃度是CO2合成甲酸催化劑及工藝開發的前提。該反應體系為堿性，目前文獻中檢測方法通常采用強酸酸化后用液相色譜法測定甲酸[5,8-9]含量或者酸化酯化后用氣相色譜法測定甲酸酯[7]的含量，除了樣品處理繁瑣之外，在酸化過程中溶液中碳酸鹽變成CO2氣體，放出大量氣泡[7]，會造成具有揮發性的甲酸損失。



離子色譜法用于測定離子化物質具有準確度高、靈敏度好、操作簡便等特點，用離子色譜法測定小分子有機酸，相比其它色譜方法操作簡單，準確度高[11?13]。由于反應液中甲酸呈離子化形式存在，因此在離子色譜法測定的樣品處理中不需要外加試劑進行形態轉化。該反應機理是CO2加氫經碳酸鹽、碳酸氫鹽生成甲酸鹽的過程[4,10]，因此溶液中含有較多的碳酸根和碳酸氫根，當樣品進入離子色譜系統的堿性流動相中時，樣品中的碳酸氫根轉變成碳酸根，在陰離子交換色譜法測定的色譜圖中碳酸根的峰形扁平、靈敏度低，影響測定離子的準確性[14]，如何檢測碳酸根基體中的陰離子一直是困擾離子色譜工作者的難題之一，采用樣品處理去除CO2或者在線去除CO2裝置[15]雖然可以減少碳酸根的干擾，但是同樣引入了復雜的樣品處理，增加了檢測成本。



筆者通過優化色譜條件，消除了碳酸根對甲酸根測定的干擾，樣品只需簡單的稀釋即可進樣，用于測定二氧化碳加氫合成甲酸反應液中的甲酸根，獲得良好的效果。



1 實驗部分

1.1 主要儀器與試劑

離子色譜儀：ICS600型，配RFC-30淋洗液自動發生器、電導檢測器，美國賽默飛世爾科技公司。超純水機：Milli-Q型，美國密理博公司。分析天平：LA204/A型，感量為0.1 mg，瑞士梅特勒-托利多公司。甲酸根、碳酸根標準溶液：質量濃度均為1 000 mg/L，標準物質編號分別為NCS142085、NCS142215，鋼研納克檢測技術股份有限公司。反應液：批號為20241106，自制。實驗用水為超純水，由Milli-Q超純水機制備。

1.2 儀器工作條件

色譜柱：AS11型陰離子交換柱(250 mm×4.0 mm，7.5µm，美國賽默飛世爾科技公司)；保護柱：AG11型(50 mm×4.0 mm，11 μm，美國賽默飛世爾科技公司)；淋洗液：KOH溶液(由淋洗液自動發生器產生)；淋洗方式：等濃度淋洗；淋洗液濃度：25 mmol/L；抑制器電流：75 mA；淋洗液流量：1.2 mL/min；進樣體積：10 μL；柱溫：30 ℃；檢測時間：8 min。

1.3 實驗步驟

1.3.1 溶液配制模擬反應測試液：向50 mL容量瓶中加入5 mL甲酸根標準溶液、15 mL碳酸根標準溶液，用超純水定容，配制成甲酸根、碳酸根的質量濃度分別為100、300 mg/L的模擬反應測試液。甲酸根系列標準工作溶液：分別準確移取甲酸根標準溶液0、5.0、10.0、15.0、20.0、25.0 mL，置于6只100 mL容量瓶中，用超純水稀釋定容，配制成質量濃度分別為0.00、50.00、100.00、150.00、200.00、250.0 mg/L的甲酸根系列標準工作溶液。1.3.2 樣品處理將反應液通過0.45 μm過濾，移取一定量的濾液，在分析天平上精確稱定質量后置于100 mL容量瓶中，用超純水定容，作為反應測試液。1.3.3 樣品測定將1.3.2處理后的反應測試液注入樣品瓶中，在1.2色譜條件下，啟動自動進樣器進樣測定，以標準曲線法定量，得到反應測試液中甲酸根質量濃度ρ，按照下式計算出甲酸根的質量分?jǐn)?shù)：

式中：w——甲酸根的質量分?jǐn)?shù)；ρ——甲酸根質量濃度，mg/L；V——反應液稀釋后體積，0.1 L；m——濾液質量，mg。



2 結果與討論

2.1 色譜條件的優化

2.1.1 樣品處理及模擬反應測試液配制離子色譜分析的濃度范圍上限通常為數百mg/L，而反應液的中甲酸根濃度通常高達幾萬甚至幾十萬mg/L，直接進樣會造成色譜柱過載，因此需要稀釋進樣。甲酸為弱電解質，測試液需要在堿性條件下確保甲酸根離子狀態，由于反應液有較強的堿性，分別測試了用高純水稀釋和25 mmol的KOH溶液稀釋的樣品，色譜圖如圖1所示。由圖1可見，KOH稀釋溶液與純水稀釋甲酸根峰形和響應值接近，而碳酸根峰變低且拖尾，說明在較強堿性條件下堿性差異不影響甲酸根定量，因此樣品處理采用高純水稀釋，這樣做操作簡單，并可避免外加試劑對檢測的可能干擾。

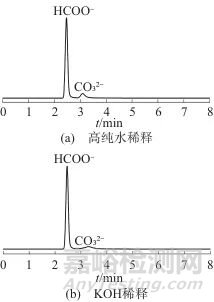

圖1   高純水稀釋和KOH溶液稀釋的反應液離子色譜圖

Fig. 1   Ion chromatograms of the reaction solution diluted with pure water and iluted with KOH solution

由于反應液中產物以甲酸根形態存在，使用離子色譜法檢測甲酸根不需要進行中和或衍生等復雜的形態轉換的樣品處理，因此采用超純水稀釋可直接建立反應測試液的甲酸根濃度的線性關系。反應液中除了生成的甲酸根外，還有含量較高的碳酸和碳酸氫鹽。圖2為按1.3.2稀釋100倍的反應液和模擬反應測試液色譜圖。由圖2可以看出，兩者都只有甲酸根和碳酸根兩個峰，且峰形接近，說明離子色譜測定反應液時，碳酸氫根已基本上轉化為碳酸根。不同反應液的組成有較大差別，因此采用接近大部分反應液組成配比的模擬反應測試液進行色譜條件的優化。

圖2   稀釋后的反應液和模擬反應測試液的離子色譜圖

Fig. 2   Ion chromatograms of the diluted reaction solution and the Simulated reaction solution

2.1.2 進樣體積的選擇

離子色譜的最佳進樣體積范圍由色譜柱的柱容量和測定樣品的濃度決定，根據測定的樣品不同有10～100 μL的小體積進樣和有250～1 000 μL大體積進樣兩種形式，對于低濃度樣品常采用大體積進樣來提高靈敏度。反應液中甲酸根濃度較高，且要考慮與碳酸根的分離，大體積進樣會造成色譜柱過載，導致峰展寬、變形或者峰融合，因此選擇小體積進樣，進樣體積為10 μL。2.1.3 淋洗液濃度離子色譜分離是基于樣品離子和淋洗離子之間對樹脂有效交換容量的競爭，淋洗液濃度高，洗脫力強，離子的保留時間短，且洗脫能力對二價和多價待測離子保留時間的影響大于一價待測離子，因此優化一價甲酸根和二價碳酸根分離的主要條件是選擇合適的淋洗液濃度。分別用濃度為20、25、30、35 mmol/L的KOH淋洗液進行等濃度洗脫模擬反應測試液，各組分保留時間及色譜峰分離度見表1，色譜圖如圖3所示。由表1和圖3可以看出，淋洗液KOH濃度對甲酸根、碳酸根保留時間影響趨勢是相同的，濃度越低，保留時間越長，對碳酸根的保留時間影響更為顯著，因此淋洗液濃度越低，分散度越好。

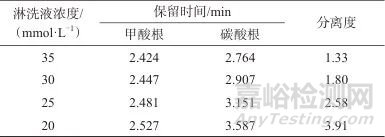

表1   不同淋洗液濃度下保留時間和分離度

Tab. 1   Retention times and resolutions at different eluent concentrations

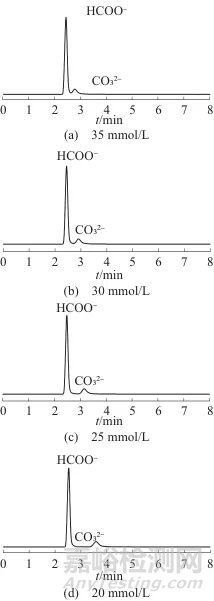

圖3   不同淋洗液濃度下模擬反應測試液離子色譜圖

Fig. 3   Ion chromatograms of the the Simulated reaction solution at different eluent concentrations

當KOH濃度為35 mmol/L時，甲酸根和碳酸根的色譜峰分離度為1.33，分離效果不佳；當KOH濃度為30 mmol/L時分離度為1.8，滿足分離度大于1.5要求，但如果測定更高含量的溶液，可能會造成分離度的下降；當KOH濃度為25、20 mmol/L時分離度分別為2.58、3.91，已經完全分開。綜合考慮離子的保留時間與色譜峰的分離度，選擇淋洗液KOH濃度為25 mmol/L。2.1.4 泵流量的選擇在淋洗液KOH濃度為25 mmol/L條件下，分別對泵流量為0.9、1.0、1.1、1.2、1.3 mL/min進行試驗，各組分保留時間及色譜峰分離度見表2，色譜圖如圖4所示。由圖4和表2可以看出，在現有的淋洗液濃度下不同流量下的分離度都超過2，均能得到很好的分離，流量主要影響出峰時間和峰形展寬，流量低時出峰時間長，峰形寬；流量過大或過小，分離度略有降低。綜合峰形、出峰時間和分離度綜合考慮，選擇流量為1.2 mL/min。

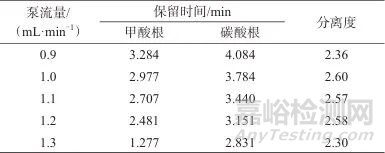

表2   不同泵流量下保留時間和分離度

Tab. 2   Retention times and resolutions at different pump flow

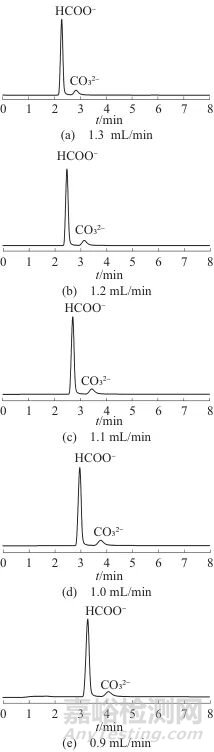

圖4   不同泵流量下模擬反應測試液離子色譜圖

Fig. 4   Ion chromatograms of the the Simulated reaction solution at different pump flow rate

2.2 線性方程與檢出限

通常標準曲線的濃度范圍應覆蓋正常操作條件下的被測量范圍，由于反應液中甲酸根濃度較高，因此在確定標準曲線濃度范圍時既要保證濃度在儀器的線性范圍，又要盡可能提高上限，避免樣品多次稀釋引入誤差。在1.2儀器工作條件下，對系列標準工作溶液進行測定，每個點重復兩次，以甲酸根的質量濃度為橫坐標，以對應的色譜峰面積為縱坐標，繪制標準工作曲線，標準工作溶液最低點為空白水溶液，無甲酸根檢出，得到的過原點的回歸方程為y=0.091 13x，相關系數為0.999 9，說明甲酸根質量濃度在0～250 mg/L內，與對應色譜峰面積具有良好的線性。用標準溶液稀釋到峰高為噪聲的10～20倍左右，以3倍噪聲高度對應的質量濃度作為檢出限，得到儀器的檢出限為0.004 mg/L，遠低于實際檢測濃度。

2.3 精密度試驗

按照1.3.2的步驟平行移取6份1 mL反應液，精確稱重，置于250 mL容量瓶中，用超純水定容，按照1.3.3步驟進行測定并計算出質量分?jǐn)?shù)，結果見表3。由表3可知，甲酸根測定結果的相對標準偏差(RSD)為0.74%，說明該方法精密度較好。

表3   精密度試驗結果

Tab. 3   Precision test results



2.4 樣品加標回收試驗

在100 mL容量瓶中加入3 mL的反應液，并用超純水定容，配成反應液的稀溶液。分別精確移取1.0 mL反應液的稀溶液于10只50 mL容量瓶中，然后分別精確移入甲酸根標準溶液各0、3.0、3.0、3.0、4.0、4.0、4.0、5.0、5.0、5.0 mL，用超純水定容，按照1.3.3步驟測定甲酸根濃度，計算回收率，結果見表4。由表4可知，加標回收率為98.5%～99.9%，說明該方法準確度良好，測定結果準確可靠。

表4   加標樣品回收試驗結果

Tab. 4   Results of sample spiked recovery



3 結論

建立了離子色譜法測定二氧化碳加氫合成甲酸反應液中的甲酸根含量。該方法無需外加試劑進行形態轉化，樣品只需要簡單地稀釋即可進行測試。相對現有方法操作方便、準確度高、重復性好。該方法適用于常用的無機堿性溶液中進行二氧化碳?xì)浠铣杉姿岬姆磻?yīng)液中甲酸根含量的測定，對于含有機堿或醇的介質體系中進行的反應，需要另外驗證方法的可靠性。



參考文獻

1 姚煒珊，侯雅磊，魏國強，等.二氧化碳資源化利用研究進展［J］.新能源進展，2024，12（2）： 182.
    YAO Weishan，HOU Yalei，WEI Guoqiang，et al. Research progress of carbon dioxide resource utilization［J］. Advances in New and Renewable Energy，2024，12（2）： 182.

2 王風，郝巧娥，高生輝，等.有機液態儲氫載體催化制氫技術研究進展［J］.遼寧化工，2024，53（9）： 1 455.
    WANG Feng，HAO Qiaoe，GAO Shenghui，et al. Research progress in catalytic hydrogen production with organic liquid hydrogen storage carriers［J］. Liaoning Chemical Industry，2024，53（9）： 1 455.

3 黨志東，李洪旭，呂新春，等.基于甲酸的儲制氫技術現狀與發展趨勢［J］.低碳化學與化工，2024，49（9）： 88.
    DANG Zhidong，LI Hongxu，LYU Xinchun，et al. Status and development trends of hydrogen storage and production technology based on formic acid［J］. Low-Carbon Chemistry and Chemical Engineering，2024，49（9）： 88.

4 李夢威，王森，董梅，等.二氧化碳加氫制甲酸的研究進展［J］.科學通報，2025，70（1）： 17.
    LI Mengwei，WANG Sen，DONG Mei，et al. Recent advances in carbon dioxide hydrogenation to formic acid［J］. Chinese Science Bulletin，2025，70（1）： 17.

5 鄧偉僑，任國慶，孫磊，等.一種二氧化碳加氫合成甲酸催化劑及其制備方法和應用：CN112871198B［P］. 2022-05-17.
    DENG Weiqiao，REN Guoqing，SUN Lei，et al. A catalyst for carbon dioxide hydrogenation to formic acid and its preparation method and application：CN112871198B［P］. 2022-05-17.

6 WANG Ziwei，REN Dandan，HE Yue，et al. Tailoring electronic properties and atom utilizations of the Pd species supported on anatase TiO2｛101｝for efficient CO2 hydrogenation to formic acid［J］. ACS Catalysis，2023，13（15）： 10 056.

7 祝芷晴. Pd基雙金屬催化劑的制備及其應用于CO2加氫合成甲酸反應的性能研究［D］.長沙：湖南大學，2019.
    ZHU Zhiqing. Synthesized of metal nanoparticles supported on activated carbon as anefficient Pd-based bimetallic catalyst by using bio-reduction method： PromotingCO2 hydrogenation to formic acid［D］. Changsha： Hunan University，2019.

8 許凌菲. MOF負載Pd基催化劑催化二氧化碳加氫制備甲酸［D］.大連：大連理工大學，2021.
    XU Lingfei. Hydrogenation of carbon dioxide into formic acid catalyzed by MOF supported Pd-based catalyst［D］. Dalian： Dalian University of Technology，2021.

9 YASEEN Hamzah. Pd/MgxAl1-MMO催化二氧化碳加氫合成甲酸［D］.天津：天津大學，2021.YASEENHamzah. Catalytic hydrogenation of carbon dioxide to formic acid over Pd/MgxAl1-MMO［D］. Tianjin：Tianjin university，2021.

10 靳浩華.高效碳酸氫鹽還原制甲酸催化劑Ni-ZnO納米顆粒的合成與性能研究［D］.大連：大連理工大學，2020.
    JIN Haohua.Research on the synthesis and performance of Ni-ZnO nanoparticles as highly-efficient catalyst for bicarbonate reduction to formic acid［D］. Dalian： Dalian University of Technology，2020.

11 谷寶英.離子色譜在醬油組分分析中的應用［J］.山西化工，2023，43（4）： 54.
    GU Baoying. Application of ion chromatography in the analysis of soy sauce components［J］. Shanxi Chemical Industry，2023，43（4）： 54.

12 馬勝男，韓振國.離子色譜法測定甲醇中甲酸根乙酸根的含量［J］.化學工程與裝備，2018（9）： 287.
    MA Shengnan，HAN Zhenguo. Determination of formate acetate in methanol by ion chromatography［J］. Chemical Engineering & Equipment，2018（9）： 287.

13 甘露，周楊葉，方琴琴，等.冷凝收集-離子色譜法測定呼出氣中的有機酸和陰離子［J］.色譜，2024，42（3）： 275.
    GAN Lu，ZHOU Yangye，F(xiàn)ANG Qinqin，et al. Determination of organic acids and anions in exhaled breath by condensation collection-ion chromatography［J］. Chinese Journal of Chromatography，2024，42（3）： 275.

14 孫維，張啟輝.碳酸根對離子色譜法測固定污染源氯化氫影響探討［J］.綠色科技，2022，24（14）： 146.
    SUN Wei，ZHANG Qihui. Discussion on the influence of carbonate on the determination of hydrogen chloride in stationary pollution source by ion chromatography［J］. Journal of Green Science and Technology，2022，24（14）：146.

15 李婭璇，李立明，雷水雄，等.消除離子色譜分析中碳酸根對硫酸根的干擾［J］.科技視界，2022（29）：32.
    LI Yaxuan，LI Liming，LEI Shuixiong，et al. Eliminating the interference of carbonate on sulfate in ion chromatography analysis［J］. Science & Technology Vision，2022（29）： 32.
