RE101是什么試驗，模擬了什么實際的環境？
RE101試驗是25Hz-100kHz磁場輻射發射試驗。
這個試驗主要用于水面艦船、潛艇、陸軍飛機和海軍反潛飛機上的設備和分系統。
試驗的方法是，用一個磁場接收天線，在距離受試設備面板、連接器等部位7cm的位置，測量設備的磁場輻射強度。磁場的強度要滿足圖1、圖2的限值要求。

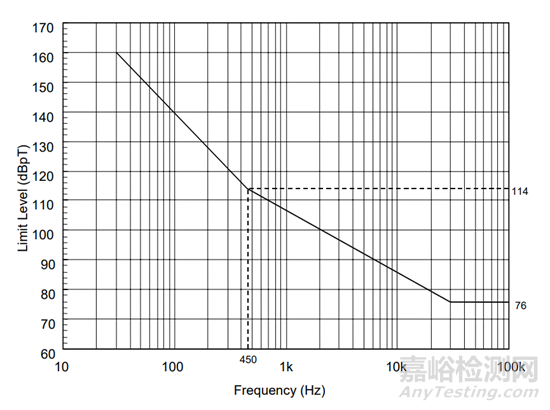

圖1 陸軍限值

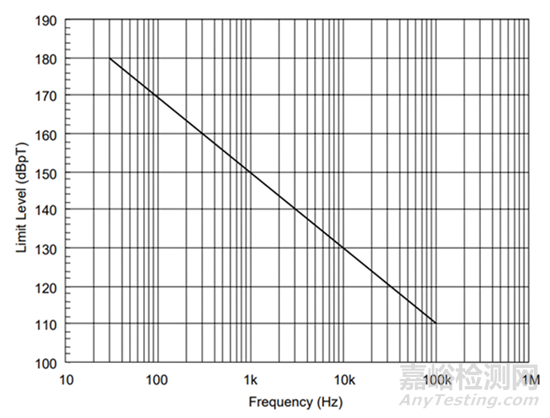

圖2 海軍限值
磁場天線就是一個閉合的線圈，線圈所包圍的磁通量發生變化時，就會在線圈上產生感應電動勢，通過測量這個電動勢的大小，就可以得到磁場的強弱，如圖3所示。

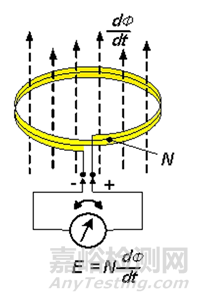

圖3 磁場在線圈中產生的感應電動勢
從圖3可知，
對于同一個磁場，感應電動勢的強度與線圈的匝數、方向有關。
因此在標準中，對磁場的構造有詳細的規定，主要數據如下：
1環形天線，直徑為13.3cm
2匝數：36；
3導線：直流電阻5-10W；
4屏蔽：電場屏蔽（僅接收磁場）。
并且由于線圈的感應電動勢與磁場的方向有關，當磁場垂直于線圈的平面時，感應電動勢最大，平行時，為零。
因此在RE101中對天線的方向有明確的規定。天線的平面與受試設備的受試面平行，或者與連接器的軸向平行。
對設備提出RE101磁場輻射發射的限制，主要是為了避免對平臺上工作在這個頻段的接收機產生影響。之所以要限制設備產生的低頻磁場發射，是因?yàn)樵诤＼娖脚_(tái)上有低頻傳感器和電子系統，并且這些電子和電氣系統以及電纜安裝得十分密集，容易相互產生干擾。
限值低頻磁場輻射，主要考慮的因素是避免對高靈敏度（mV量級）的系統和傳感器產生影響，包括低頻聲學系統和傳感器，ELF和VLF/LF通信系統和傳感器。
RE101限值不能用于設備的功能性磁效應，例如此發射器，磁炮等。
海軍的RE101限值基于避免在RG-264A/U傳輸線（回路面積大約0.65平方英寸）上感應出大于0.5mV的差模電壓。根據法拉第定律（V = -dF/dt），可以估算出限值所代表的磁場在電路中感應出的電壓。對于垂直于回路平面的均勻磁場，用法拉第定律計算出的感應電壓可以簡化為V = -2pfBA，式中，f = 頻率，B = 磁通密度，A =回路面積。
陸軍RE101限值基于避免在直徑為12.7的回路中感應出的電壓大于2.5mV。由于磁場感應與頻率成正比，因此限值隨著頻率升高以20dB/十倍頻程的速率下降，保持在給定面積的回路中的感應電壓為定值。提出這個限值的主要原因是，避免對引擎、飛行和武器炮塔控制系統和傳感器的影響，這些系統的敏感度在mV級。
在空軍的一些應用場合需要考慮RE101。這些場合主要是需要在飛機上靠近VLF/LF接收機的天線的位置安裝的設備。需要根據設備與天線之間的距離選擇一個合適的限值。
