射頻是現代通信技術的基礎，而芯片中的射頻傳輸則是實現無線通信系統的核心環節。它利用高頻電磁波在空間中傳播信息，使設備能夠在無需物理連接的情況下進行高速、可靠的數據交換。正是射頻技術的不斷進步，才推動了移動通信、物聯網以及各類無線智能設備的快速發展。



#01  基本概念

射頻（Radio Frequency，簡稱 RF）是指頻率范圍大致在 300 kHz（千赫茲）到 300 GHz（吉赫茲）之間的電磁波。電磁波是一種以波動形式傳播的能量，不需要介質即可在空間中傳播，光、無線電波和微波都屬于電磁波的不同形式。射頻正是其中頻率較高、適合用于信息傳輸?shù)囊淮箢悺?/span>

在日常生活中，射頻技術無處不在。我們使用的手機通信、Wi-Fi、藍牙、GPS、廣播電視、雷達等系統，本質上都是通過射頻信號在空間中傳遞信息。相比低頻信號，射頻信號的頻率更高、波長更短，因此在單位時間內可以承載更多的信息內容，這也是它能夠支持高速通信的根本原因。



1.1 射頻在芯片中的含義



當射頻技術被引入到芯片層面時，射頻傳輸指的是在集成電路內部或芯片與外部之間，利用高頻射頻信號來完成信息的發送、接收和處理。與傳統的低速數字信號不同，射頻信號通常以連續的模擬波形形式存在，其幅度、頻率或相位會隨所承載的信息而變化。





在一顆射頻芯片或系統級芯片（SoC）中，射頻部分通常承擔著“橋梁”的角色：


一端連接著數字世界（處理器、存儲器、數字邏輯），另一端連接著物理世界中的無線信號（天線、電磁波）。射頻電路負責把數字信息調制成射頻信號發送出去，或者將接收到的射頻信號解調、放大并轉換為數字信號，供后端處理。



1.2 射頻信號為什么適合通信



射頻信號之所以被廣泛用于信息傳輸，主要有以下幾個原因：



1. 頻率高、帶寬大

高頻意味著在單位時間內可以進行更多次的波形變化，從而承載更高的數據速率。這使射頻信號非常適合語音、圖像、視頻以及高速數據的傳輸需求。



2. 支持無線傳輸



射頻信號可以通過空間傳播，不依賴物理導線。這使得設備之間能夠在沒有線纜連接的情況下進行通信，大大提升了系統的靈活性和可擴展性。



3. 傳播特性可控



不同頻段的射頻信號在傳播距離、穿透能力、抗干擾性等方面各有特點。工程上可以根據具體應用場景（如短距離通信、遠距離覆蓋、高速傳輸?shù)龋┻x擇合適的射頻頻段。



1.3 芯片中的射頻傳輸特點



在芯片內部或芯片級系統中進行射頻傳輸，也面臨著一系列獨特的技術挑戰和特點：



高頻效應顯著：隨著頻率升高，寄生電容、電感以及信號反射等效應會對電路性能產生顯著影響，設計難度遠高于低頻數字電路。



對噪聲和干擾敏感：射頻信號幅度通常較小，容易受到熱噪聲、電源噪聲以及其他電磁干擾的影響，因此對電路布局、屏蔽和隔離要求極高。



模擬與數字的融合：射頻芯片往往同時包含模擬電路和數字電路，需要在同一芯片上實現高頻模擬信號處理與復雜數字邏輯的協同工作。



#02  射頻芯片的工作原理

射頻芯片（RF Chip）是無線通信系統中的核心模塊，其主要作用是實現信息的無線傳輸與接收。射頻芯片的工作原理可以分為三個主要環節：調制、放大與傳輸、接收與解調。下面詳細說明每一環節。

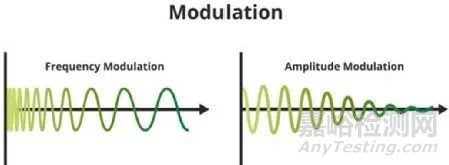

2.1 調制（Modulation）



調制是射頻通信的第一步，其核心目的是將基帶信號（即原始信息，如語音、視頻或數字?jǐn)?shù)據）加載到射頻載波上，使信號能夠在空氣中以電磁波的形式傳播。





類別	定義與作用	示例 / 說明	特點 / 備注
基帶信號 (Baseband Signal)	原始信息信號，需要傳輸?shù)臄?shù)據內容	- 數字通信中的二進制數據（0 和 1）	通常頻率較低，無法直接進行長距離無線傳輸；是調制的輸入信號
		- 語音信號、音樂或音頻數據
		- 傳感器或物聯網設備采集的數據
射頻載波 (RF Carrier)	高頻電磁波，用于承載基帶信號，實現遠距離無線傳輸	頻率范圍：300 kHz ～ 300 GHz	將低頻基帶信號疊加在載波上，使信息能夠通過空間傳播；頻率越高，帶寬越大，可支持更高速數據傳輸
調制方式 (Modulation Methods)	將基帶信號疊加到射頻載波上，使信息可以無線傳輸	模擬調制：	模擬調制適合傳統廣播（AM/FM），數字調制適合高速數據通信；數字調制可提高頻譜效率、抗干擾能力和多用戶容量
		- 幅度調制 (AM)：通過改變載波幅度表示信息
		- 頻率調制 (FM)：通過改變載波頻率傳遞信息
		- 相位調制 (PM)：通過改變載波相位傳遞信息
		數字調制：
		- QAM（正交振幅調制）
		- PSK（相移鍵控）
		- OFDM（正交頻分復用，4G/5G常用）



實例說明



1. 在手機芯片中，要發送一條語音信息，芯片會將數字化的語音信號調制到指定頻段的射頻信號上，例如 2.4 GHz 或 28 GHz。



2. 調制后的信號就具備了無線傳播能力，可以通過天線發送到空氣中。



2.2 放大與傳輸（Amplification & Transmission）



調制完成后，射頻信號功率通常很低，無法直接覆蓋所需的傳輸距離，因此需要放大并通過天線發射。

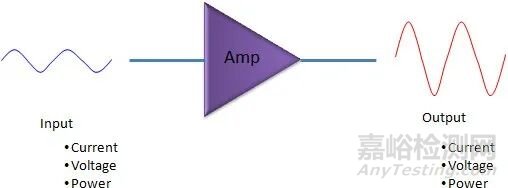

1. 射頻放大器（RF Amplifier）



分類	類型	功能	說明
射頻放大器 （RF Amplifier）	功率放大器（PA）	提升發射端信號功率	將調制后的射頻信號放大到足夠強度，通過天線輻射，實現更遠距離的無線傳輸。高效率和高線性度是關鍵性能指標。
	低噪聲放大器（LNA）	提高接收端弱信號強度，同時降低噪聲	放大接收到的微弱射頻信號，使信號足夠清晰以便解調，同時保持低噪聲系數，保證接收質量。



2. 天線輻射



分類	功能	關鍵參數	說明
天線（Antenna）	將放大后的射頻信號輻射為空間電磁波	增益（Gain）	表示信號放大或增強能力，增益越高，信號覆蓋距離越遠。
		方向性（Directivity）	指信號輻射的方向分布，可設計為全向或定向，影響覆蓋范圍和干擾控制。
		帶寬（Bandwidth）	天線可支持的頻率范圍，決定可用通信頻段和多標準支持能力。



天線的設計直接影響信號的傳輸距離、覆蓋范圍和通信質量。



3. 傳播特性



（1）電磁波在空間中傳播會受到環境影響：



反射、折射和散射：墻壁、家具或建筑物會改變信號路徑，導致多徑效應。



吸收：空氣、水分或物體會消耗信號能量，降低接收功率。



（2）射頻設計需考慮這些因素，通過增益調節、方向性設計和頻段選擇優化信號覆蓋。

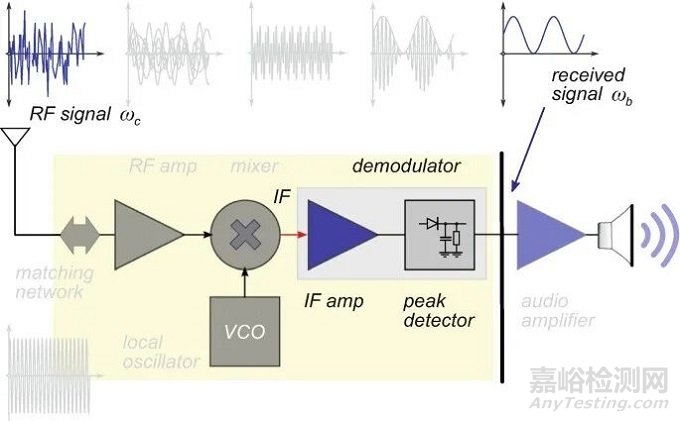

2.3 接收與解調（Reception & Demodulation）



接收端的射頻芯片主要負責將接收到的電磁波轉換為原始信息，過程包括信號放大、濾波和解調。





步驟	功能與作用	關鍵組件 / 技術	說明與特點
1. 天線接收 (Antenna Reception)	將空間中的電磁波轉換為射頻電信號	接收天線	接收來自空氣中的射頻信號
			信號通常非常微弱，需要后續放大
			天線性能（增益、方向性、帶寬）直接影響接收效果
2. 射頻放大與濾波 (RF Amplification & Filtering)	提高信號強度并去除干擾	低噪聲放大器（LNA）	LNA放大信號同時盡量減少額外噪聲引入
		濾波器（Filter）	濾波器選擇所需頻段，抑制雜散信號和干擾，提高信號質量
3. 解調 (Demodulation)	提取射頻信號中的基帶信息	解調器	與發送端調制方式對應
			AM信號 → 幅度解調
			FM信號 → 頻率解調
			數字信號 → QAM、PSK、OFDM解調恢復二進制數據
			解調后的信號仍為基帶形式，等待進一步處理
4. 恢復原始信息 (Baseband Signal Recovery)	將基帶信號轉換為可用信息	數字信號處理單元 / 解碼器	恢復語音、視頻或數據內容
			對信號進行去噪、解碼、錯誤糾正等處理
			輸出給設備供用戶使用，如播放音頻、顯示視頻或傳輸數據



實例說明



當手機接收到基站發來的短信或語音信號時，射頻芯片完成上述接收與解調過程，最終在應用層呈現為文字或語音。



2.4 工作原理總結



1. 調制：將原始信息加載到射頻載波上，使其具備無線傳播能力。



2. 放大與傳輸：通過射頻放大器和天線，將信號輻射到空間中，覆蓋所需距離。



3. 接收與解調：接收端射頻芯片放大、濾波信號，并解調出基帶信息，實現信息恢復。



簡單來說，射頻芯片就是把信息“裝上飛行器”送出去，再在另一端安全降落并還原原樣的技術核心。



#03  射頻芯片關鍵技術與組件

射頻芯片的核心功能是實現無線信息傳輸與接收，其性能和可靠性取決于多個關鍵技術和核心組件的協同工作。主要包括：射頻前端、天線、頻率合成器等。

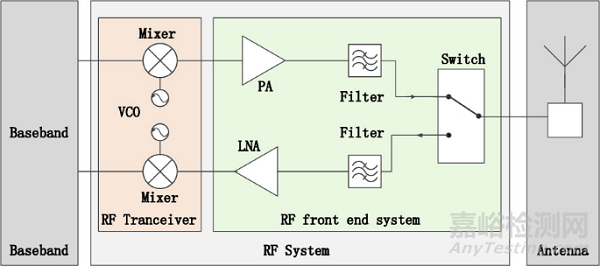

3.1 射頻前端（RF Front-End）



射頻前端是射頻芯片的“大門”，負責信號的發射、接收和初步處理。它包含多個核心組件，每個組件都有特定功能：





組件	功能	主要特點	應用示例 / 說明
功率放大器 (Power Amplifier, PA)	將發射端射頻信號放大至足夠功率，以覆蓋預期的無線傳輸距離	高效率：降低功耗，延長移動設備電池壽命	手機中PA負責將調制后的語音或數據信號增強后，通過天線發射
		線性度高：保證信號放大后失真小
低噪聲放大器 (Low Noise Amplifier, LNA)	放大接收到的微弱射頻信號，同時盡量減少噪聲引入	高靈敏度：放大弱信號，保證接收端正確解調	手機或無線傳感器接收基站信號時，LNA是接收信號質量的第一道保障
		低噪聲系數：避免噪聲掩蓋有用信號
濾波器 (Filter)	選擇目標頻段信號，同時抑制無關信號和干擾	帶通濾波器 (Band-pass filter)：只允許特定頻率通過	確保信號在多設備、多頻段環境下保持清晰可靠，常用于收發前端
		帶阻濾波器 (Band-stop filter)：抑制特定頻率干擾
混頻器 (Mixer)	實現射頻信號的頻率變換	利用本地振蕩器（LO）與信號混合實現上變頻或下變頻	發射端：將基帶或中頻信號上變頻到射頻段
		支持多標準、多頻段兼容	接收端：將射頻信號下變頻到中頻或基帶，便于后續處理

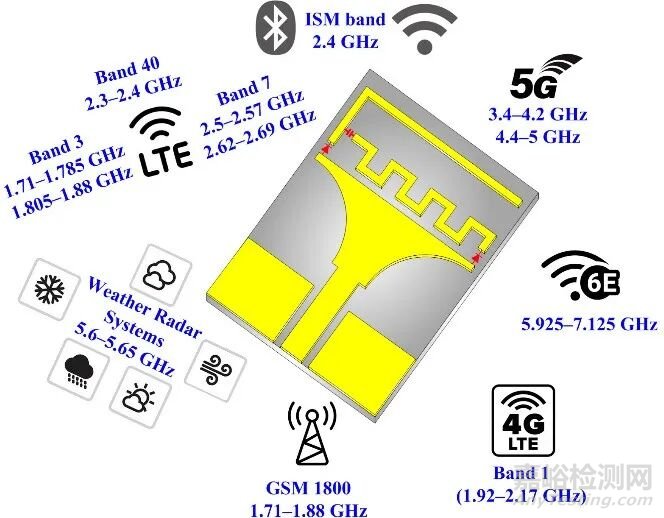

3.2 天線（Antenna）



天線是射頻信號與空氣之間的“橋梁”，負責將電信號轉化為電磁波發射，或?qū)⒔邮盏降碾姶挪ㄞD(zhuǎn)換回電信號。





項目	詳細內容
基本功能	發射：將射頻信號輻射成電磁波，傳播到空間。
	接收：捕捉空間中的電磁波，并將其轉換為可處理的射頻信號。
性能指標	增益（Gain）：信號放大能力，增益高意味著信號覆蓋距離更遠。
	方向性（Directivity）：信號輻射的方向分布，可設計為全向或定向。
	帶寬（Bandwidth）：天線可支持的頻率范圍，決定可用頻段。
設計意義	天線設計直接影響通信質量、傳輸距離和抗干擾能力。
	對于移動設備，需要兼顧小型化、輕量化和多頻段支持。
應用示例	手機天線支持 GSM、LTE、5G 等多頻段切換。
	無線傳感器或物聯網設備可通過優化方向性增強特定區域的信號覆蓋。



3.3 頻率合成器（Frequency Synthesizer）



頻率合成器是射頻芯片的“時鐘源”，負責提供穩定、精確的射頻載波信號。





項目	詳細內容
基本功能	產生射頻信號所需的特定頻率。
	支持不同通信標準和頻段的靈活切換。
技術特點	高穩定性：保證頻率漂移小，通信可靠。
	可調性：可根據標準需要切換不同頻率，例如從 2.4 GHz Wi-Fi 切換到 28 GHz 5G NR。
	相位噪聲低：保證信號質量，避免誤碼率增加。
應用示例	在 5G 手機芯片中，頻率合成器可提供多個毫米波頻段的載波信號，以支持高速數據傳輸和多設備同時連接。

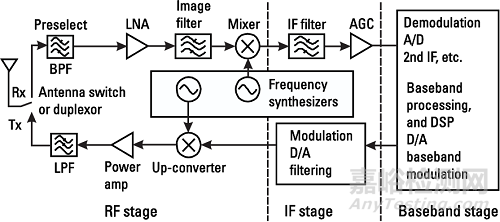

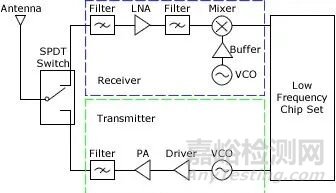

3.4 組件協同工作



在實際射頻芯片中，這些組件緊密協作：

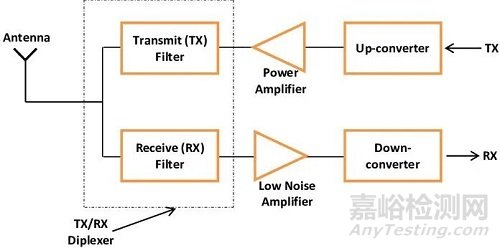

1. 發射流程：


基帶信號 → 調制 → 混頻器上變頻 → 功率放大器 → 天線發射



2. 接收流程：


天線接收 → 低噪聲放大器 → 濾波器 → 混頻器下變頻 → 解調 → 恢復原始信息





每個組件都是整個無線通信鏈路中不可或缺的一環，缺一不可，性能瓶頸可能限制整個系統的信號質量和覆蓋能力。



#04  射頻信號的特性

射頻（RF）信號是現代無線通信的核心，具有一些獨特的物理和傳播特性，需要在設計射頻系統時充分理解。

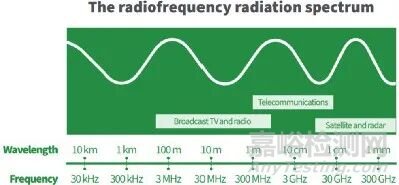

4.1 頻率與波長



1. 基本概念



射頻信號的頻率通常在 300 kHz 到 300 GHz 之間。



波長（λ）與頻率成反比關系：



λ=c/f



其中 c為光速，約 3 × 10? m/s。



2. 頻率對信號特性的影響

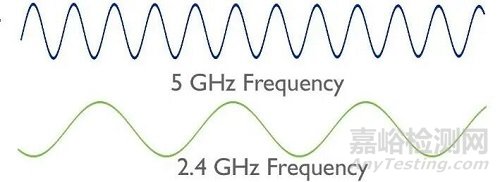

信號類型	示例頻段	波長	特性	優缺點
高頻信號	2.4 GHz Wi-Fi / 28 GHz 5G 毫米波	2.4 GHz ≈ 12.5 cm	波長短，可傳輸更高的數據速率	優點：支持高速數據傳輸
		28 GHz ≈ 1.07 cm		缺點：繞射能力弱，對障礙物穿透性差，更容易被墻壁、家具阻擋
低頻信號	900 MHz GSM	波長較長	波長長，繞射能力強	優點：穿透墻體和建筑物能力好
				缺點：數據速率較低



3. 應用示例



Wi-Fi 2.4 GHz：覆蓋能力好，穿透力適中，適合家庭環境。



Wi-Fi 5 GHz：高速傳輸，波長短，覆蓋范圍有限，更適合辦公室或室內場景。





5G 毫米波（28 GHz）：支持極高數據速率，但對障礙物敏感，需要大量基站覆蓋。



4.2 傳播特性

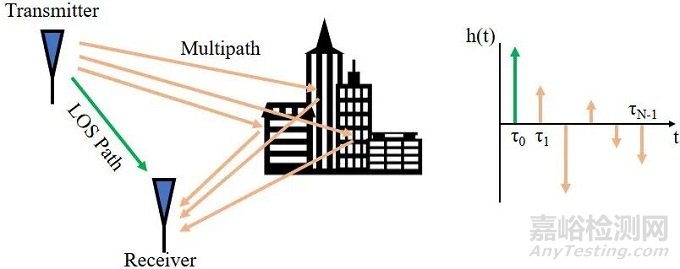

射頻信號在空間傳播時會受到環境因素的影響，包括反射、折射、散射和吸收。





傳播因素	特性描述	影響	對策 / 技術手段	應用示例
多徑效應	信號在室內被墻壁、地面、天花板和家具反射，產生多條傳播路徑	不同路徑信號到達時間不同，形成信號疊加或衰落，接收質量下降	天線分集技術（MIMO）、信號均衡、先進調制方式（如 OFDM）	室內 Wi-Fi 路由器布局優化，減少信號干擾
衰減與路徑損耗	信號隨傳播距離衰減，距離越遠信號越弱	室內：墻壁、家具吸收信號，損耗大	增加發射功率、優化天線增益、合理布置基站	5G 室外基站設計考慮城市高樓遮擋
		室外：空氣吸收和地形阻擋，衰減較小
環境干擾	電磁干擾（EMI）來自其他無線設備或工業設備；天氣如雨、霧、濕度對高頻尤其是毫米波衰減明顯	信號質量下降，誤碼率增加	EMI屏蔽、濾波器、抗干擾調制方案	高頻毫米波 5G 鏈路設計需考慮雨衰減；室內路由器避免微波爐干擾



#05  射頻電路設計要點

射頻芯片設計不僅要保證信號的發射與接收，還要確保系統高效、穩定、安全運行。以下是兩個關鍵方面：

5.1 阻抗匹配



1. 基本原理



阻抗匹配是確保信號從源端傳輸?shù)截?fù)載端時，最大功率傳輸并最小化反射。



阻抗不匹配會產生反射波，降低信號強度，嚴重時可能損壞功率放大器。



2. 實現方法



LC 匹配網絡：使用電感和電容組成的匹配電路調整阻抗。





微帶線匹配：在 PCB 上設計特定寬度和長度的微帶線，實現射頻阻抗匹配。



自動調諧網絡：某些射頻芯片可動態調節匹配，以適應環境變化或多頻段工作。



3. 應用示例



手機射頻前端：天線與功率放大器之間需精確匹配，保證發射效率和接收靈敏度。



無線傳感器網絡：匹配網絡可提高信號覆蓋范圍，降低功耗。

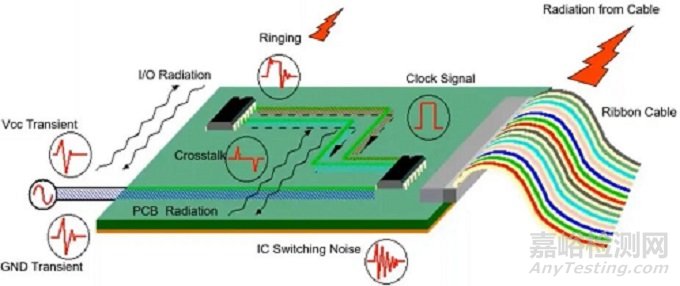

5.2 電磁兼容性（EMC）設計



1. 基本概念



射頻信號具有輻射能力，可能干擾同設備或周圍電子系統。



EMC 設計目標：降低干擾、提高抗干擾能力，保證系統穩定性。





2. 實現方法



布局優化：射頻器件、信號線、接地設計合理，減少干擾耦合。



屏蔽措施：使用金屬屏蔽罩、導電涂層防止信號泄漏。



濾波設計：在電源和信號線上加濾波器，抑制高頻干擾。



接地與分區：射頻和數字電路分區，避免數字開關噪聲影響射頻信號。



3. 應用示例



手機與無線耳機：在多頻段、多協議環境下，射頻芯片需通過 EMC 設計減少互相干擾。



物聯網設備：保證在工業環境或復雜電磁環境下穩定通信。



射頻信號的特性與電路設計直接決定無線通信系統的性能：



1. 高頻射頻信號提供高數據速率，但波長短、穿透力弱，需要考慮傳播衰減與多徑效應。



2. 阻抗匹配確保最大功率傳輸，避免信號反射和能量損失。



3. EMC 設計保證系統穩定，防止信號干擾和泄漏。



只有充分理解這些特性，并在設計中采取針對性措施，射頻芯片才能實現高速、穩定、可靠的無線通信。



#06  射頻通信標準

射頻通信標準是無線通信系統得以大規?；ヂ?lián)互通的基礎。它們規定了信號在空中如何發送、如何接收、如何共享頻譜資源以及如何保證通信質量。正是由于這些統一的標準，不同廠商、不同設備才能在同一網絡中實現可靠通信。

6.1 不同標準的特點



1. 射頻通信標準的本質



每一種射頻通信標準，實際上都是一整套工程規則的集合，通常包括：



工作頻段與頻譜劃分；



多址接入方式（如何讓多個用戶共享同一頻譜）；



調制與解調方式；



信道編碼與糾錯機制；



幀結構、同步方式與協議流程。



設計共同決定了通信系統的覆蓋能力、容量、速率、延遲和穩定性。

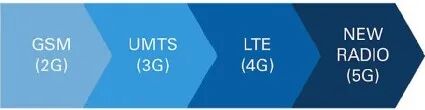

標準	技術特點	多址方式	核心優勢	局限或挑戰	典型應用 / 注釋
GSM	第一代/早期2G蜂窩通信標準，技術成熟，覆蓋范圍廣	時分多址 (TDMA)	簡單可靠；全球統一標準；網絡部署成熟	頻譜利用率低；數據速率有限	語音通信為主，適合覆蓋廣泛地區，但不適合高速數據傳輸
(Global System for Mobile Communications)
CDMA	采用碼分多址，每個用戶用不同擴頻碼區分	碼分多址 (CDMA)	抗干擾能力強；頻譜效率高；支持更多用戶同時接入	系統實現復雜；同步要求高，管理難度大	理論上比TDMA頻譜利用率高，適合用戶密集場景
(Code Division Multiple Access)
WCDMA	第三代（3G）標準，在CDMA基礎上擴展帶寬	碼分多址 (CDMA)	支持更高數據速率；語音與數據業務平衡好；適合多媒體業務	相比CDMA更復雜；對基站和網絡管理要求高	支持手機上網、多媒體服務及視頻通話
(Wideband CDMA)
LTE	第四代（4G）標準，引入OFDMA與MIMO技術	正交頻分多址 (OFDMA)	頻譜效率高；數據速率快；網絡延遲低	需升級基站及核心網；對設備要求高	移動互聯網、高清視頻、云服務；標志蜂窩通信從語音中心向數據中心轉型
(Long Term Evolution)
5G NR	第五代標準，支持低頻到毫米波廣譜	靈活多址，兼容OFDMA、MIMO等	超高速數據傳輸(eMBB)；超低時延(URLLC)；大規模設備接入(mMTC)	技術復雜，基站建設成本高；毫米波覆蓋有限	工業互聯網、自動駕駛、物聯網、大規模移動通信等多樣化場景
(New Radio)



2. 多模、多頻射頻芯片的必要性



為了適應標準演進和全球不同網絡環境，現代射頻芯片通常需要具備：



多通信制式支持（如 2G / 3G / 4G / 5G）；



多頻段工作能力；



靈活可配置的射頻前端和基帶處理能力。



這使得射頻芯片設計從“單一功能器件”發展為高度集成、可編程的復雜系統。



6.2 從標準到應用的整體視角



射頻通信標準并不是抽象的技術文檔，而是連接物理層、電路設計、系統架構和應用需求的紐帶。它們規定了射頻信號如何在復雜環境中高效、可靠地傳播，并不斷隨著人類通信方式的變化而演進。





射頻通信標準的發展史，本質上是一部在有限頻譜資源下不斷追求更高效率、更低延遲和更大連接規模的工程演進史。從 GSM 到 5G NR，每一代標準都針對當時最迫切的通信需求做出了技術取舍。而多標準兼容的射頻芯片，則是這種演進在硬件層面的集中體現，使無線設備能夠在不斷變化的通信生態中長期穩定運行。



#07  射頻芯片的發展挑戰

射頻芯片作為現代無線通信系統的核心組件，其發展面臨著技術、工藝、功耗、成本以及系統集成等多重挑戰。隨著移動通信、物聯網、自動駕駛、5G/6G 等高頻應用的迅速發展，這些挑戰變得尤為突出。

7.1 工藝要求



1. 高頻特性對工藝的要求



隨著射頻技術向高頻段（例如毫米波頻段 24 GHz、28 GHz、甚至 60 GHz）發展，器件的物理尺寸必須進一步縮小。





高頻信號的特性更容易受到寄生電容、電感以及互連損耗的影響，這要求芯片的工藝精度非常高。微米級甚至納米級的工藝偏差都可能導致芯片性能波動，影響增益、噪聲系數或線性度。



2. 先進工藝的采用

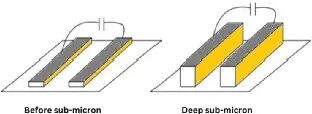

深亞微米工藝（Deep Submicron）：能夠?qū)崿F(xiàn)更高的晶體管密度、更低寄生效應，提升射頻性能。





絕緣體上硅（SOI, Silicon-On-Insulator）工藝：通過減少芯片寄生電容，降低信號損耗，提高功率效率和頻率響應。



SiGe、GaAs、GaN 等射頻專用工藝：用于高功率、高頻段應用，如基站和雷達系統。每種工藝都有其獨特的成本和制程難度，需要在性能和經濟性之間權衡。



3. 工藝一致性與可靠性



在射頻芯片中，微小的偏差可能導致功率增益下降、噪聲增加或線性度惡化，直接影響信號傳輸質量。



對毫米波芯片而言，電路的微小布線誤差或器件參數漂移，可能導致頻率漂移或信號失真。



因此，生產工藝不僅要高精度，還要保證大規模生產的一致性和穩定性。



7.2 成本與功耗



1. 成本挑戰



高性能射頻芯片往往需要先進工藝和復雜的集成設計，這直接增加制造成本。



對于消費電子（如智能手機、平板、可穿戴設備），芯片成本是最終產品價格的關鍵因素。



降低成本不僅依賴于工藝改進，還需要在芯片設計中優化器件數量、減少不必要的冗余電路、提高良品率。



2. 功耗挑戰



射頻芯片在工作時涉及高頻信號放大、調制解調和頻率變換，功耗相對較高。



對于移動設備或 IoT 終端，電池容量有限，過高的射頻功耗會直接影響續航能力。



解決方案包括：



分類	技術措施	作用與說明
低功耗電路設計	動態功耗管理	根據芯片負載自動調整功耗，降低不必要的能量消耗。
	功率放大器線性化控制	在保證信號質量的前提下，降低功耗和失真，提高能效。
	休眠模式切換	當芯片處于空閑狀態時，切換至低功耗模式，延長設備續航。
電源管理優化（PMIC）	自動調節電壓和電流	根據射頻芯片的工作狀態動態調整供電，實現高效供電和功耗控制。
高效率功率放大器設計	提升輸出效率	增強射頻信號輸出功率的同時降低能耗，提高整體系統能效。



3. 性能與功耗的平衡



在射頻芯片設計中，功耗與性能往往是一對矛盾：提高信號增益、擴展帶寬或支持多頻段，通常會增加功耗。



因此，設計者需要在性能指標、功耗預算和成本約束之間進行權衡，保證芯片既能滿足高速通信需求，又能長時間穩定工作。



7.3 集成與系統復雜性



1. 多模、多頻支持的挑戰



為了支持全球不同地區的通信網絡，現代射頻芯片往往需要兼容多標準（2G/3G/4G/5G）和多頻段。



這要求芯片集成 多套濾波器、功率放大器、低噪聲放大器和頻率合成器，設計復雜度大幅增加。



2. 小型化與散熱問題



射頻芯片通常需要在智能手機或可穿戴設備中緊湊封裝。



高頻功率器件會產生大量熱量，小尺寸下散熱不暢可能導致芯片性能下降或壽命縮短。





因此，熱設計（Thermal Management）成為射頻芯片設計的重要環節。



3. 抗干擾與電磁兼容性



高頻芯片易受到 鄰近頻段干擾、互連噪聲和環境電磁干擾 的影響。



需要在芯片設計和封裝上采取屏蔽、濾波和合理布線等措施，確保信號質量和系統穩定性。



7.4 技術與市場的綜合壓力



技術迭代速度快：5G、毫米波通信以及未來的 6G 技術對芯片性能提出極高要求。



市場需求多樣：從低成本物聯網芯片到高性能基站芯片，設計需求差異巨大。



競爭激烈：射頻芯片市場存在高研發投入和長開發周期，新進入者面臨技術門檻和資本壓力。



射頻芯片的發展挑戰可歸納為 “工藝精度與一致性、成本控制、功耗優化、系統集成復雜性” 四大核心維度：



1. 工藝精度決定了高頻性能與可靠性；



2. 成本與功耗直接影響大規模應用可行性；



3. 多頻、多模和緊湊封裝增加設計復雜度；



4. 抗干擾與電磁兼容性是穩定運行的前提。



正是這些挑戰，使射頻芯片的研發成為 技術、工程和經濟多重考量的綜合工程，而不是單純的電路設計問題。



隨著通信技術從 2G、3G 向 4G、5G 乃至未來 6G 演進，射頻系統正不斷向更高頻率、更寬帶寬、更低功耗和更高集成度發展。這不僅對芯片工藝、架構設計和材料提出了更高要求，也使得射頻芯片在移動通信、物聯網、工業控制、自動駕駛等場景中的戰略地位愈發凸顯。



可以說，射頻芯片并非單一功能模塊，而是一套在復雜電磁環境中追求性能、效率與穩定性平衡的系統工程。理解射頻芯片的工作原理與設計邏輯，不僅有助于把握無線通信技術的底層脈絡，也為理解未來智能設備與萬物互聯的實現方式，提供了堅實的技術基礎。



參 考文獻

1.5 facts about 5G New Radio | FUENF-G

2.11. 多徑衰落 | PySDR: A Guide to SDR and DSP using Python

3.News - What Components Are Included in a Radio Frequency Front-end

4.RF | ShareTechnote

5.RF Basics: Difference Between AM and FM Modulation? - RF Solutions

6.RF front end of a cellular base station.  | Download Scientific Diagram

7.Inside RFICs: Components, Design, and Applications in Modern Wireless Electronics

8.Introduction to Radio Frequency Integrated Circuit | Lisleapex
