一、鈮酸鋰的應用

近些年來，隨著數據中心規模的爆發性增長，短距高速光互連技術的重要性日益凸顯，對具備大帶寬、低驅動電壓和緊湊結構的電光調制器的需求也日益增加。

鈮酸鋰（Lithium niobate, LN）具有優異的物理、化學穩定性，超寬的光學透明窗口（350-5000 nm）和較大的線性電光系數，并且LN晶體的生長技術已經非常成熟，能夠實現高質量和低成本的大規模生產。

絕緣體上鈮酸鋰（Lithium niobate on insulator, LNOI）的可實現更低的工作電壓、更小的器件尺寸、更大的調制帶寬。

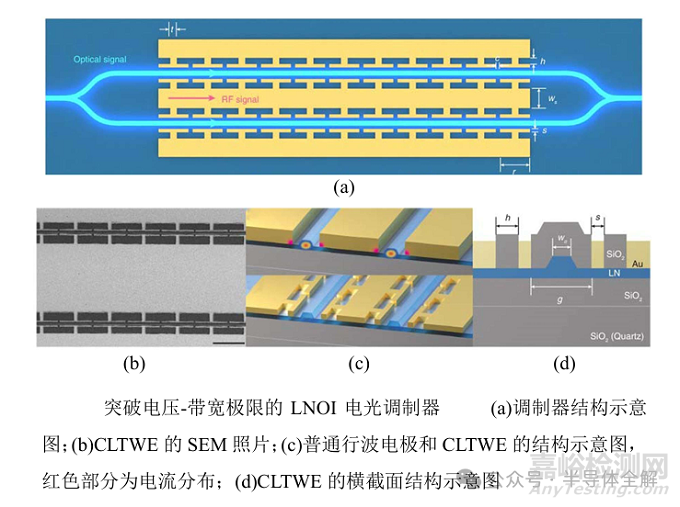

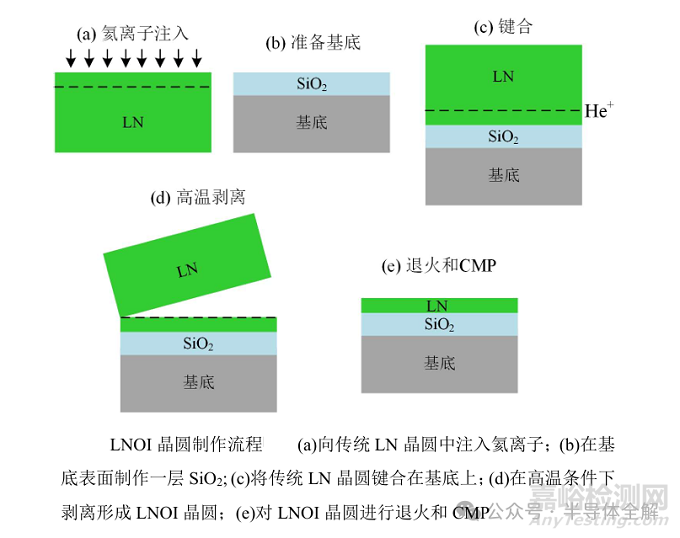

目前，商品化LNOI晶圓采用離子注入和鍵合剝離技術制作，這種技術通常被叫做Smart-cut, 其流程如下圖所示。

首先，將氦離子（He+）注入到傳統LN晶圓中，注入深度決定了LN薄膜的厚度。然后，將傳統LN晶圓與表面制作有SiO2的基底材料進行鍵合。

基底材料有多種選擇，包括：硅、石英和藍寶石等。接著，將鍵合好的晶圓進行高溫處理（大于220℃），這會使LN在離子注入層處斷裂，進而從傳統LN晶圓上剝離。剝離后的LN薄膜需要進行高溫退火，以減少離子注入引起的材料損傷，并恢復LN的電光效應。需要特別說明的是，退火的溫度、時間、以及退火爐中通入的氣體種類都會影響LN的折射率和電光系數。最后，對LNOI晶圓進行化學機械拋光（Chemical mechanical polishing，CMP），以降低其表面粗糙度。

二、薄膜鈮酸鋰光波導分類

光波導是集成光子器件的基礎，常見的LNOI光波導可以分為三大類：單片刻蝕型光波導、異質加載型光波導、異質鍵合型光波導。

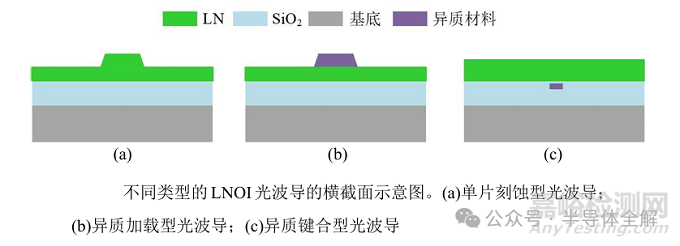

單片刻蝕型光波導的橫截面示意圖如圖所示。LN是一種質地堅硬、難以刻蝕的材料，目前主流的單片刻蝕型波導制作工藝為基于Ar+的干法刻蝕工藝。

基于此工藝制作的光波導的側壁具有一定的傾角，其典型值為~70°。此外，單片刻蝕型波導也可通過化學機械刻蝕或濕法刻蝕工藝制作。

異質加載型光波導的橫截面示意圖如圖所示。異質加載材料的引入可以避免難度較大的LN直接刻蝕。為了實現良好的光場橫向限制，加載材料的折射率需要接近或大于LN的折射率，常見的加載材料包括氮化硅（SiN）、硅（Si）、二氧化鈦（TiO2）、硫系玻璃和五氧化二坦（Ta2O5）。

異質鍵合型光波導的橫截面示意圖如圖所示。LN被鍵合在已制作了波導的SiN或SOI晶圓之上。在調制區域外，光均在SiN/SOI波導中傳輸，因此可以充分利用其成熟的波導制作工藝和無源器件庫。在調制區域內，SiN/SOI波導的寬度較窄，限制光場的能力較差，這使得部分光場分布在LN中，這樣便可利用LN的電光效應實現調制。

在異質加載型光波導或異質鍵合型光波導中，只有部分光場分布于LN。因此，基于此類光波導的電光調制器，其調制區域的電光相互作用強度弱于基于單片刻蝕型光波導的電光調制器，進而造成較低的電光調制效率。

三、調制器器件制作

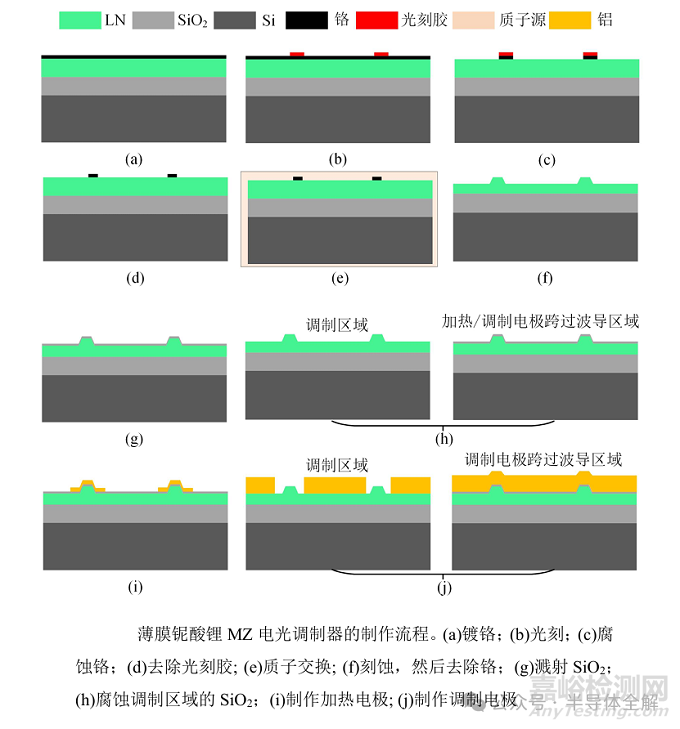

調制器的制作流程如下圖所示：

以下對各個工藝步驟進行介紹：

a)利用射頻磁控濺射儀在X切LNOI上濺射一層120nm厚的鉻膜。

b)旋涂光刻膠，然后光刻顯影形成光波導的光刻膠圖案。

c)利用鉻腐蝕液對鉻進行濕法刻蝕，將光刻膠圖案轉移到鉻膜上。

d)利用丙酮去除鉻膜上方的光刻膠。

e)在干法刻蝕前對LNOI進行質子交換，用質子源中的H+替換LN中的Li+，以減少刻蝕過程中氟化鋰沉積物的生成。

f)利用感應耦合等離子（Inductively coupled plasma，ICP）刻蝕設備，對LN進行干法刻蝕，工藝氣體配方為：氬氣+四氟化碳。

刻蝕完畢后，用鉻腐蝕液去除晶圓表面殘余的鉻膜。利用臺階儀測試得到波導的刻蝕深度為244nm，接近設計值250nm。

g)利用射頻磁控濺射儀在晶圓表面濺射一層600nm厚的SiO2。

h)制作SiO2層窗口的光刻膠圖案，然后利用緩沖SiO2腐蝕液（Buffered oxide etch, BOE）對SiO2進行腐蝕。調制器區域的SiO2無光刻膠遮擋，因此被去除。加熱電極和調制電極跨過波導區域的SiO2有光刻膠遮擋，因此被保留。

i)制作加熱電極的光刻膠圖案，然后利用熱蒸發鍍膜儀在晶圓表面蒸鍍一層200nm厚的鋁，最后在丙酮中剝離出加熱電極。

j)制作調制電極的光刻膠圖案，然后利用熱蒸發鍍膜儀在晶圓表面蒸鍍一層1μm厚的鋁，最后在丙酮中剝離出調制電極。

在完成上述步驟后，需要對芯片的輸入輸出端面進行拋光，以形成光滑的端面，從而降低耦合損耗。
