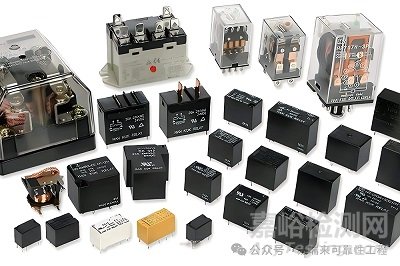

導語：電磁繼電器作為 “電路開關指揮官”，承擔著用小電流控制大電流的關鍵職能。然而，這一核心元件的失效卻屢見不鮮。繼電器失效不僅會引發設備停機，更可能在特定應用場景下造成電網癱瘓、核反應堆保護系統異常等重大安全事故。本文將從基本特性出發，解析其失效模式與機理，結合真實案例給出防范策略。
一、電磁繼電器的基本特性
2.1 核心工作原理
電磁繼電器本質是 “電磁鐵控制的自動開關”：當線圈通電時，鐵心、軛鐵、銜鐵組成的磁路產生電磁吸力，克服彈簧反力拉動銜鐵，推動簧片使動合觸點閉合、動斷觸點斷開；線圈斷電后，電磁吸力消失，彈簧復位帶動觸點復原。這一 “通電吸合、斷電釋放” 的過程，實現了電路的通斷控制。
圖1. （轉換型觸點）電磁繼電器工作原理示意圖（上斷下合）
2.2 關鍵結構組件
繼電器的可靠性直接依賴核心部件的性能，主要包括：
電磁系統：線圈（產生磁場）、鐵心（聚磁）、銜鐵（受力動作）；
接觸系統：動觸點、靜觸點（傳導電流）、簧片（提供接觸壓力與復位力）；
機械結構 ：基座（固定部件）、推桿（傳遞動作）、間隙機構（控制觸點行程）。
快連接式繼電器等特殊類型，還包含插片等連接部件，其結構強度對參數穩定性至關重要。
2.3 關鍵性能參數
國際電工委員會（IEC）的 EN 61810 標準（對應 IEC 61810）明確了繼電器的關鍵指標，這些參數直接決定失效風險：
|
參數
|
標準要求
|
失效影響
|
|
接觸電阻
|
初始≤50mΩ，耐久后變化 ±20% 以內
|
電阻過大導致觸點發熱燒毀
|
|
絕緣電阻
|
500VDC 下≥100MΩ
|
絕緣失效引發漏電或短路
|
|
動作 / 釋放電壓
|
吸合≤額定電壓 80%，釋放≥額定 10%
|
釋放電壓過低導致觸點粘連
|
|
機械耐久性
|
無負載操作 5 萬 - 100 萬次
|
磨損導致動作卡滯
|
二、電磁繼電器的主要失效模式與機理
繼電器失效可分為功能失效（無法實現通斷控制）和參數失效（性能指標超出允許范圍）兩大類，其核心機理與生產工藝、使用環境密切相關。
2.1 功能失效：喪失控制能力
1）觸點粘連（動粘 / 靜粘）
表現：線圈斷電后動合觸點仍閉合（動粘），或通電后動斷觸點不斷開（靜粘）。
機理：① 觸點閉合時電弧產生高溫，使銀觸點局部熔化形成焊瘤，冷卻后粘連；② 銜鐵被多余物卡滯，無法復位帶動觸點斷開。

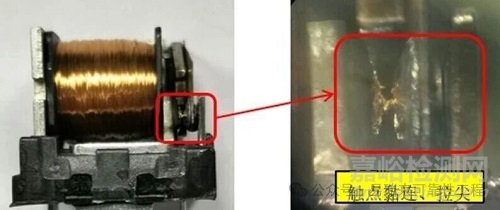

圖2. 觸點粘連拉尖
2）線圈開路
表現：加電后觸點無動作，萬用表檢測線圈電阻無窮大。
機理：漆包線因工藝缺陷（如焊點虛焊）、振動疲勞斷裂，或過電壓導致絕緣層擊穿燒斷。
3）機械卡阻
表現：動作遲緩或完全無法動作。
機理：內部混入金屬屑、焊錫渣等導電性多余物，或纖維、絕緣皮等非金屬多余物，卡在銜鐵與軛鐵間隙中，阻礙機械運動。
2.2 參數失效：性能衰減引發隱患
1）接觸電阻增大
表現：觸點壓降升高，通電時發熱嚴重。
機理：① 觸點表面沾污（如焊劑殘留）或鍍層氧化；② 電弧侵蝕導致觸點表面凹凸不平，接觸面積減小。EN 61810 標準要求耐久測試后接觸壓降變化≤初始值
150%，超標即判定失效。

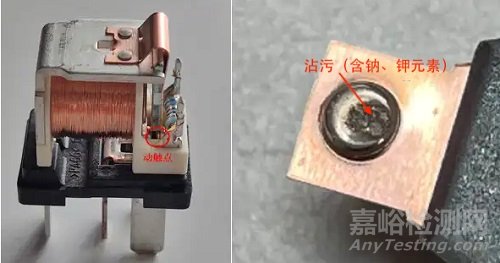

圖3. 車用繼電器動觸點沾污2）絕緣電阻下降
表現：觸點間或線圈與殼體漏電。
機理：絕緣子表面吸潮、積塵，或存在陰離子遷移（如氯離子腐蝕），導致絕緣層性能劣化。
2.3 根源性失效誘因
1）工藝缺陷：
生產環境潔凈度不足引入多余物；
焊接后未清洗殘留焊劑；
插片鉚接強度不足；
2）材料劣化：
線圈清漆出氣產生腐蝕性氣體；
橡膠密封圈釋放氯離子引發彈簧應力腐蝕開裂；
3）環境應力：
溫度循環導致部件熱脹冷縮；
振動使轉軸磨損產生金屬粉末。
3.1 案例一：空調繼電器釋放電壓不足導致自動開機
故障現象：某品牌空調通電后未操作即自動開機，更換內機主板后恢復正常，故障繼電器吸合 / 斷開聲音異常。
分析過程：
1）參數測試：故障繼電器釋放電壓僅 0.8V，遠低于設計要求的≥1.2V（正常品約 2V); 2）結構解剖：發現快連接插片向內側傾斜，插片與基座鉚接點松動，導致靜簧片位移，觸點間隙（GAP）變大、超行程（FOLLOW）變??； 3）模擬驗證：掰動正常繼電器插片至 45°，釋放電壓從 1.5V 降至 1.12V，復現故障。
失效結論:插片受外力沖擊變形，引發釋放電壓參數失效，導致觸點無法及時斷開。
3.2 案例二：電網鎖存繼電器失效引發系統停運
故障現象：345kV 變電站鎖存繼電器在無故障情況下誤動作，導致兩條輸電線路、一臺主變壓器停運，系統異常運行 8 小時。
分析過程：
1）現場排查：確定失效部件為繼電器內置的帶燈銘牌控制電路板； 2）溯源發現：制造商 2014 年曾發布公告，指出 2000-2008 年生產的同型號繼電器，其銘牌電路板可能導致觸點誤動作。
失效結論：元器件批次性質量缺陷，未及時響應制造商預警導致失效。
四、如何防范電磁式繼電器失效
4.1 設計階段：強化結構與材料可靠性
優化機械結構：快連接式繼電器可在插片根部增加擋塊，或在靜簧片加擋釘，減少外力導致的參數偏移，整改后釋放電壓變化率從 25.3% 降至 5% 以下；
選用耐環境材料：線圈采用低出氣清漆，避免腐蝕性氣體產生；彈簧選用抗應力腐蝕合金，防范氯離子侵蝕；
控制工藝潔凈度：生產環境需達到 Class 1000 潔凈度，焊接后采用超聲波清洗去除殘留焊劑。
4.2 選型階段：嚴格依據標準篩選
對標權威標準：優先選擇通過 EN 61810 全項測試的產品，確保接觸電阻、耐久性等指標達標；
匹配應用場景：高頻操作場景選用機械耐久性≥100 萬次的型號，濕熱環境需額外通過 40℃/93% RH、96 小時濕熱測試；
核查批次質量：查詢制造商公告，規避存在設計缺陷的批次。
4.3 使用階段：控制環境與運維監測
優化安裝與環境：避免插片等部件受外力沖擊；在振動環境中增加緩沖結構，溫度控制在 - 40℃~+85℃范圍；
實施預防性檢測：定期用開爾文四線法測接觸電阻（分辨率≥0.1mΩ），用示波器監測動作時間，異常時及時更換；
建立失效檔案：記錄失效模式與環境參數，為后續選型優化提供依據。
4.4 檢測階段：采用精準分析手段
外觀與參數篩查：解剖前先測釋放電壓、絕緣電阻，結合放大鏡觀察插片變形、觸點燒灼等痕跡；
微觀機理分析：用掃描電鏡（SEM）觀察觸點電蝕形貌，用能譜儀（EDS）檢測多余物成分；
環境模擬驗證：通過溫度循環、振動測試復現失效過程，定位根源。
結論：電磁繼電器的失效并非偶然，而是工藝缺陷、材料劣化、環境應力等多因素共同作用的結果。未來，隨著智能監測技術的發展，在線實時診斷繼電器狀態將成為可能，進一步降低失效風險 —— 而這一切，都始于對失效機理的深刻認知。
