汽車專用板材的質量是影響汽車整體質量的重要因素之一。擴孔率反映了材料的擴孔性能，可直接表征汽車專用板材在擴孔時的孔邊成形能力。擴孔率的測量過程為：將中心帶孔的試樣放置在擴孔試驗機中心凸模上，向試樣邊部施加一定夾持力，然后以一定的速率上升凸模，使試樣中心的預制孔不斷擴大，直到試樣預制孔的邊緣出現裂紋為止。在實際的擴孔率測量試驗中，改變部分試驗條件會對測得的擴孔率產生較大影響。
激光切割、視覺識別等技術在冶金行業板材試樣自動化加工中應用廣泛，這些技術可實現板材試樣的自動加工、提高加工效率和質量、降低人工作業強度、提升安全作業系數等，推動了生產工藝的高質量發展。激光打孔是最早實際應用的一項激光加工技術，現已成為諸多制造領域的關鍵技術，激光打孔特別適合加工高硬度的材料。激光打孔技術具有極高的加工精度、強大的適應性、高效率、低成本，以及顯著的經濟效益。研究人員使用激光打孔和沖孔機沖孔技術分別對780DP鋼和980DP鋼冷軋汽車板試樣進行中心孔加工，分析了不同擴孔技術對材料擴孔率的影響，研究結果可為評價鋼材的成形性能提供理論基礎。
1 試樣制備與試驗方法
1.1 試樣制備
選取不同厚度的780DP鋼和980DP鋼冷軋板，在鋼板的中部沿軋制方向連續取12個試樣，分別編號為試樣1~12，其中奇數編號的試樣使用激光打孔的方式，偶數編號的試樣采用沖孔機沖孔的方式，分別加工直徑為10mm的預制中心孔。試樣的具體加工方式如表1所示。
1.2 試驗方法
使用Erivhsen杯狀成型試驗機對試樣進行擴孔試驗，設備配備自動光學測量擴孔裂紋，系統分辨精度為40μm，軟件檢測到擴孔試樣中心孔邊緣局部出現最小破裂開口后自動停止，自動計算得到每個試樣的擴孔率。采用掃描電鏡（SEM）和光學顯微鏡觀察試樣中心孔的微觀形貌和顯微組織。
依據GB/T 24524—2021 《金屬材料 薄板和薄帶 擴孔試驗方法》，擴孔率計算方法如式（1）所示。
2 試驗結果
2.1 極限擴孔率測試

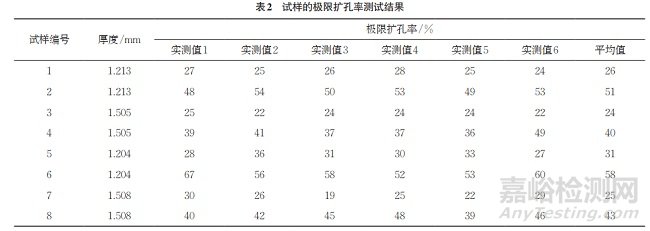

試樣的極限擴孔率測試結果如表2 所示。由表2可知：對于相同材料和厚度的試樣，激光打孔試樣的極限擴孔率遠優于沖孔機沖孔試樣的極限擴孔率。
2.2 SEM分析

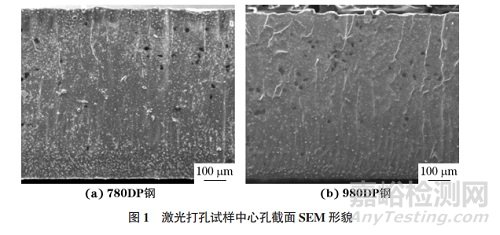

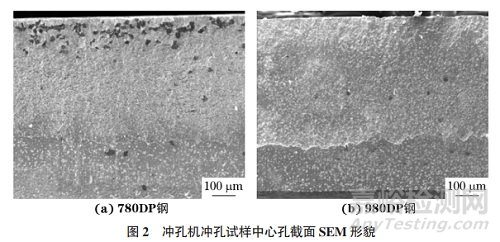

激光打孔試樣和沖擊機沖孔試樣的中心孔截面SEM形貌分別如圖1，2所示。由圖1，2可知：激光打孔試樣中心孔截面較為光滑；沖擊機沖孔試樣的中心孔截面出現分層現象，一部分為光滑、明亮的光亮帶（光面），一部分為粗糙、有斜度的斷裂帶（毛面）。
在使用激光打孔過程中，激光由激光器產生后，經反射鏡反射，再通過聚集鏡照射到加工物品上，使加工物品表面的溫度急劇升高，進而使其迅速融化或汽化，以達到切割的目的。激光打孔形成的孔截面通常不會出現明顯的光亮帶和斷裂帶，孔截面表面較為光滑，因此在擴孔試驗中，不易出現裂紋先在切應力的作用下擴大，隨后沿整個厚度方向擴展的情況。
在使用沖孔機沖孔過程中，當沖頭接觸材料時，材料開始發生初步塑性變形。此時，材料在沖頭的作用下開始形成孔的初步形狀。隨著沖頭繼續下壓，材料在沖頭和模具的剪切作用下，逐漸沿著預定的路徑形成孔。這個階段，材料在沖頭周圍的區域會發生顯著的塑性變形。當沖頭下壓到一定深度時，材料在沖頭刃口附近的應力達到其斷裂強度，從而使其發生斷裂分離。此時，孔已經完全形成。其中，光亮帶是材料在剪切作用下形成的整齊切斷面，而斷裂帶則是由材料在斷裂分離過程中發生的不規則撕裂形成的粗糙面。
在擴孔試驗中，由于預制孔截面斷裂帶的表面粗糙，存在許多不規則的擴展裂紋，這些裂紋在試驗過程中會首先在切應力的作用下逐漸擴展，并貫穿整個材料厚度方向，導致實際觀測到的孔徑尺寸變小，且限制了材料在擴孔試驗中的延伸變形，使其變形不充分。因此，計算得出的極限擴孔率也會相應減小。
2.3 金相檢驗

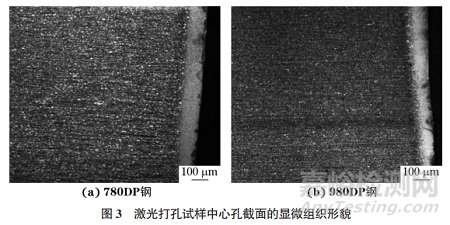

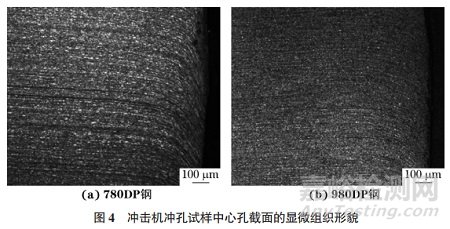

激光打孔試樣和沖擊機沖孔試樣中心孔截面的顯微組織形貌分別如圖3，4所示。由圖3，4可知：采用兩種不同加工方式，試樣中心孔邊部產生了不同的硬化層。
使用激光打孔方式加工時，在激光輻射的作用下，試樣形成熔渣層的同時，還會形成一層熔化和疏松的金屬層，厚度約為75μm，金屬層和其銜接的一小部分金屬之間出現明顯脫碳現象，在抵抗變形時，材料會表現出較好的延展性。
使用沖孔機沖孔時，在沖壓過程中，沖針在連續下降過程中不斷地對試樣表面施加向下的剪切力，當剪切力累計到一定程度后，試樣隨沖針方向發生塑性變形，晶粒發生滑移，出現位錯的纏結，使晶粒拉長、破碎和纖維化，致使端面發生撕裂而形成沖壓孔，孔邊部會產生厚度為80~100μm的冷加工硬化層和沖壓毛刺。在試驗過程中，冷加工硬化層和沖壓毛刺會率先產生裂紋，隨著試驗沖頭的不斷上升，裂紋逐漸擴大，直至貫穿整個試樣截面，導致材料的擴孔性能降低。
3 結論
不同的加工工藝對材料的擴孔性能有很大影響。使用激光打孔的方式加工試樣的擴孔性能優于使用沖孔機沖孔方式加工的試樣。
