2025 年 1 月 7 日，中央軍委裝備發展部正式頒布《GJB 151C-2024》，該標準將于 2025 年 3 月 1 日起實施，全面取代 2013 年版的《GJB 151B-2013》。為幫助裝備研制、測試驗收及電磁兼容（EMC）設計相關人員快速掌握新版標準核心調整，本文從 “引用文件、術語定義、一般要求、測試項目、附錄” 五大核心維度，系統梳理兩版標準的關鍵差異，重點突出新增項目（如 CS117 雷電感應瞬態測試）、方法優化（如 FFT 接收機應用）及附錄擴展的實用價值，為標準落地應用提供清晰指引。
一、主要變化內容概述
兩版標準的修訂覆蓋范圍廣泛，除第一章（總則）未修訂外，其余所有章節均存在調整，核心變化可概括為兩點：
1.新增 4 個附錄：含資料性附錄與規范性附錄，進一步完善標準的實操性與指導性；
2.新增 1 項測試項目：CS117 “電纜和電源線雷電感應瞬態傳導敏感度”，填補了雷電感應瞬態場景的測試空白。
二、引用文件的關鍵調整

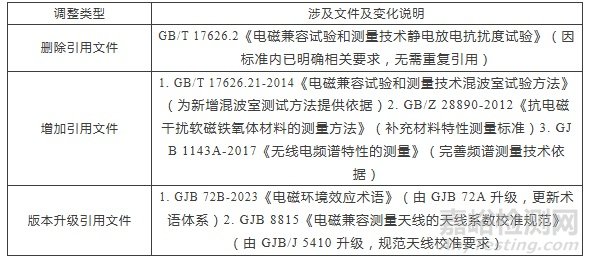

引用文件的修訂圍繞 “精簡冗余、補充新方法、升級舊標準” 展開，具體變化如下表所示：
三、術語、定義與縮略語的更新
為適配新測試場景與技術發展，術語體系進行了 “新增、修改、刪減” 三維調整，確保概念表述精準統一。
3.1 新增術語與定義（7 項）
新增術語聚焦 “設備分類、空間定義、信號特性、武器系統”，均引用自 GJB 72B-2023，具體如下：
1.設備（equipment）：可作為完整單元實現單一功能的電氣、電子、機電裝置 / 元件集合；
2.分系統（subsystem）：含兩個及以上集成單元的系統分支，可單獨設計測試，但無法獨立執行系統完整功能（明確兩類需視為分系統的場景）；
3.暴露的甲板下（exposed below deck）：艦船外殼內帶電大開口的區域（如機庫、船艙、潛艇壓力艙外上層建筑），設備 / 電纜易受外部電磁環境影響；
4.天線端口（antenna port）：發射機 / 接收機 / 放大器連接射頻能量的接口（含直接 / 間接連接天線的連接器、端子、波導）；
5.互連電纜（interconnecting cable）：分系統 / 設備殼體外的導線集合（不含主電源線），細分為 “電源線（非主電源）” 與 “信號線”；
6.占用帶寬（occupied bandwidth）：發射能量占用的頻帶寬度（默認兩端功率為總功率的 0.5%）；
7.軍械（ordnance）：含電爆裝置的武器系統、彈藥、安全應急設備等。

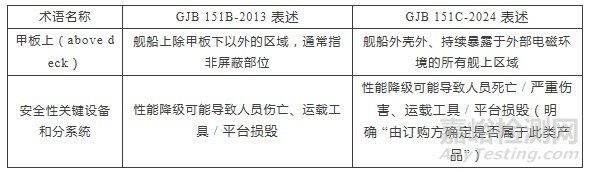

3.2 修改術語與定義（2 項）
針對 “甲板區域”“安全關鍵設備” 的表述進行優化，更貼合實際應用場景：
3.3 縮略語調整
1、刪除 8 項冗余縮略語：AC（交流）、BIT（機內自檢）、DC（直流）、EMC（電磁兼容性）、EMI（電磁干擾）、GTEM（吉赫茲橫電磁波）、TEM（橫電磁波）、TPD（終端保護裝置）（因表述通用或標準內已明確全稱）；
2、新增 2 項實用縮略語：ESD（靜電放電）、FFT（快速傅立葉變換）（適配新增測試方法）；
3、修改 1 項表述：“ERP（有效輻射功率）” 更新為 “EIRP（等效各向同性輻射功率）”，與國際通用表述對齊。
四、一般要求的細化修訂
一般要求圍繞 “測試配置、設備操作、參數限制” 進行優化，進一步提升測試的準確性與可操作性，核心調整如下：
4.1 濾波要求（僅適用于海軍）
針對 50Hz 設備的 “線 — 地電容量” 限制收緊：
舊版（151B）：≤0.1μF；新版（151C）：≤0.07μF，減少地線干擾風險。
4.2 金屬接地平板（屏蔽室外測試）
接地平板覆蓋范圍擴大：
舊版：測試配置邊界各方向至少超 1.5m；新版：至少超 2.5m，提升測試環境穩定性。
4.3 EUT 電纜敷設要求（新增兩類場景）
1.大型 EUT（機柜 / 落地式設備）：
機柜電纜從頂部 / 近頂部走線：需下垂至測試臺接地平板，平行邊界前緣走線 2m；
落地式設備電纜從頂部走線：同機柜要求；從底部走線：需上引至接地平板，平行邊界前緣走線 2m。
2.外置電源適配器供電的 EUT：
輸入主電源線按常規要求布置；
輸出電源線：長度＞2m 時 “Z” 字形折疊至 2m，長度＜2m 時展平，均需平行邊界前緣布置后接 EUT。
4.4 FFT 接收機應用（新增測量要求）
明確 FFT 接收機的使用條件與參數設置：
1.允許使用場景：用戶界面可直接控制 / 驗證表 2（帶寬及測量時間）參數，且無法直接控制 FFT 功能；
2.駐留時間定義：表 2 中駐留時間為 “總采樣時間”，不含處理時間（避免測量誤差）。
4.5 敏感度信號調制（補充脈沖參數）
1.新增調制脈沖的上升 / 下降時間要求：CS114、RS103 測試中，1kHz、50% 占空比脈沖的上升 / 下降時間≤20ns（定義為 “10% 幅值→90% 幅值”“90% 幅值→10% 幅值” 的時間間隔）；
2.CS114 信號擴展：新增 “單頻連續波信號”，與原脈沖調制信號共同作為測試信號（覆蓋更多干擾場景）；
3.靈活調整原則：保留 “訂購方可指定調制方式” 的條款，鼓勵結合實際電磁環境優化測試方案。
4.6 測試設備計量周期（調整頻率）
優化無源 / 有源裝置的計量頻率，平衡準確性與經濟性：
1.無源裝置（天線、電流探頭、LISN 等）：每 2 年至少計量 1 次；
2.有源裝置（桿天線、電場探頭等）：每年至少計量 1 次（舊版未明確區分，新版更精準）。
五、詳細測試項目的差異
22 項測試項目中，1 項為新增（CS117），21 項舊項目均存在 “限值調整、方法優化、適用平臺更新”，核心差異如下：

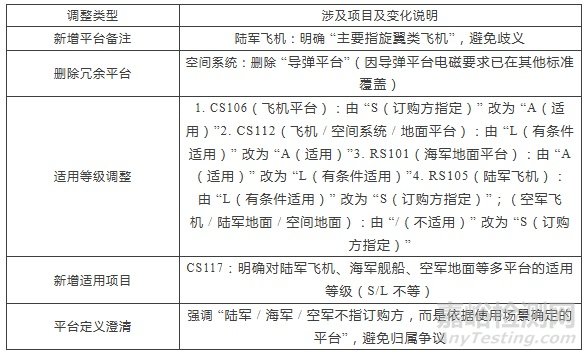

5.1 測試項目適用平臺調整（8 項關鍵變化）
5.2 重點測試項目的具體變化
（1）新增項目：CS117 “電纜和電源線雷電感應瞬態傳導敏感度”
針對雷電感應瞬態場景，填補舊版空白，核心內容包括：
測試波形：按平臺結構阻抗規定 6 類波形（如波形 1：T1=6.4μs±20%、T2=69μs±20%；波形 5A：T1=0.25μs±20%、T2=40μs±20%）；
測試電平：按設備安裝部位分 “內部設備”“外部設備”，明確不同等級的測試電平與最大電平；
測試方法：含 “多重回?fù)?rdquo;（1 次首次回?fù)?+ 13 次再擊，分布≤1.5s）與 “多重脈沖組”（每組 20 個瞬態，組間間隔 30~300ms，共 3 組），通過注入探頭將脈沖注入受試電纜。
（2）CE101（電源線傳導發射）

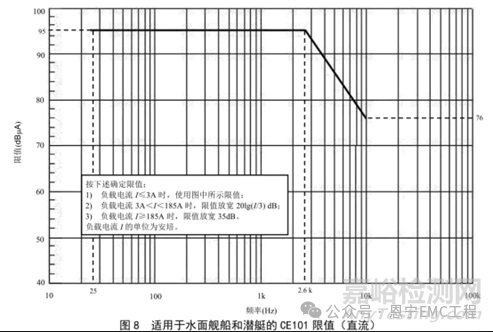

限值明確：區分平臺限值 —— 圖 8~10 適用于水面艦船 / 潛艇，圖 11 適用于海軍 ASW 飛機 / 陸軍飛機（含機場維護區），空間系統可按訂購方要求用圖 11；
電流計算：三相電源的 “基波電流” 明確為 “電流探頭在基波上的測量數據”，直流電流可用卡鉗儀表測量（舊版表述模糊）。
（3）CE106（天線端口傳導發射）
測試優先級：新增 “有源天線、非 50Ω 阻抗設備優先用 RE103 測試” 的說明；
豁免頻段擴展：海軍水面艦船中，峰值功率＞1kW 的發射機，豁免頻段由 “基波 ±5%” 擴展為 “f 擴 =±f×(0.05+(0.001/dB)×(PtPk [dBm]-60 [dBm]))”（PtPk 為峰值發射功率），更貼合高功率設備實際場景；
術語更新：“發射信號帶寬” 改為 “占用帶寬”，與新增術語對齊。
（4）CS112（靜電放電敏感度）
測試方法轉型：由 “偏向電壓測量” 改為 “偏向電流測量”，提升測試準確性；
新增系統檢查：明確 ESD 發生器的電壓（靜電電壓表）、電流（靜電電流靶）檢查配置；
限值等級細化：按測試電壓分 4 級（±2kV、±4kV、±8kV，含接觸 / 空氣兩種放電方式）。
（5）RE102（輻射發射）
天線高度調整：默認高度仍為 1.2m，但新增 “隨 EUT 高度調整” 的靈活要求，確保 3dB 波瓣覆蓋 EUT 全側面（含電纜）；
天線位置：200MHz 以上需增加位置數量，確保覆蓋 EUT 殼體及電纜的關鍵線段。
（6）RE103（天線端口輻射發射）
豁免頻段修改：與 CE106 一致，海軍水面艦船高功率（＞1kW）發射機的豁免頻段按 “f 擴公式” 擴展，保持標準內部一致性。
六、附錄的新增與優化

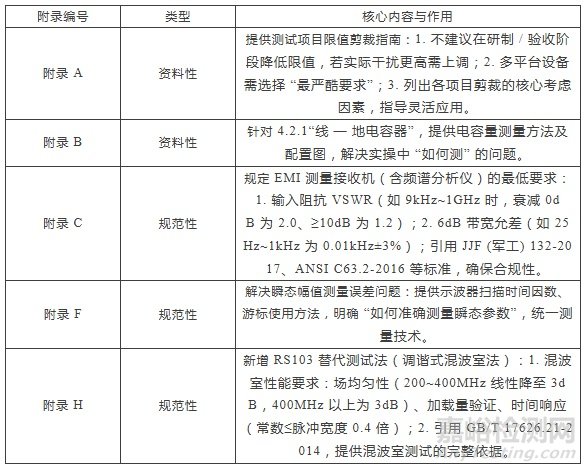

新版標準新增 4 個附錄，同時優化原有附錄，從 “應用指南、測量方法、設備規范、替代測試法” 四個維度完善支撐體系，具體如下：
結語
《GJB 151C-2024》通過 “新增 1 項測試（CS117）、4 個附錄，優化 21 項舊測試、術語體系及引用文件”，全面提升了電磁兼容測試的 “場景覆蓋性、方法準確性、實操指導性”。對于裝備行業相關單位而言，需重點關注三大方向：
1.新增項目落地：針對 CS117 雷電感應瞬態測試，配套采購注入探頭、波形發生器等設備，完善測試環境；
2.方法細節調整：如 FFT 接收機參數設置、接地平板范圍擴大、電纜敷設規范等，需更新測試作業指導書；
3.附錄工具應用：利用附錄 A 的剪裁指南、附錄 F 的瞬態測量方法、附錄 H 的混波室替代法，提升測試效率與靈活性。
4.本文通過全維度差異解析，為標準適配提供清晰路徑，助力相關單位快速完成技術升級，確保裝備在復雜電磁環境下的可靠性與安全性。
