PART01 技術概述：2.5D與3D封裝的定義與技術演進
在半導體行業邁向“超越摩爾定律”的進程中，2.5D與3D封裝技術成為突破物理限制、實現系統級性能躍升的關鍵路徑。二者通過不同的集成方式解決傳統2D封裝在互連密度、信號延遲和功耗方面的瓶頸，但其技術原理與應用場景存在顯著差異。
1）核心定義與技術特征

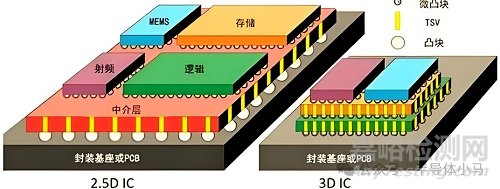

本質是通過硅中介層（Interposer） 實現多芯片橫向集成，芯片以并排方式放置于中介層表面，通過中介層內部的硅通孔（TSV）和重分布層（RDL）實現高密度互連。

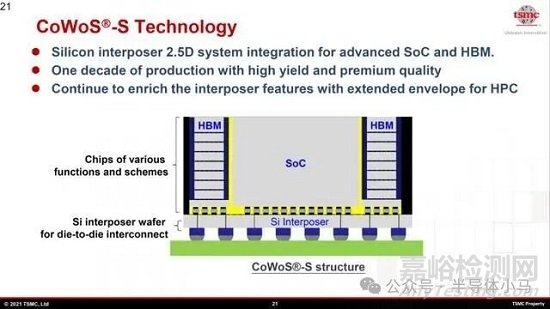

典型代表如臺積電CoWoS®技術，其硅中介層尺寸從2016年的1.5倍光刻版尺寸（約1287 mm²）演進至當前的3.3倍（約2831 mm²），可支持8個HBM3堆疊，并計劃2026年擴展至5.5倍尺寸（4719 mm²）以兼容12個HBM4堆疊。英特爾EMIB（嵌入式多芯片互連橋接）技術則通過有機基板中的嵌入式硅橋替代整體硅中介層，在降低成本的同時實現局部高密度互連，成為2.5D封裝的另一重要技術分支。
3D封裝

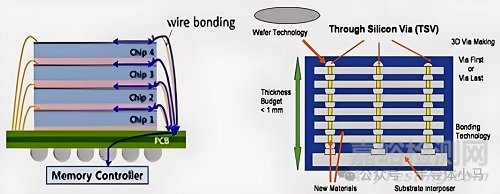

通過垂直堆疊實現芯片立體集成，核心技術包括硅通孔（TSV）和混合鍵合（Hybrid Bonding）。TSV技術通過貫穿硅片的垂直導電通道連接堆疊芯片，如三星X-Cube技術基于TSV實現SRAM與邏輯芯片的3D堆疊，縮短信號路徑以提升速度和能效?；旌湘I合技術（如臺積電SoIC的Cu-Cu鍵合）則通過金屬直接鍵合消除微凸點間隙，實現10μm以下互連間距，帶寬密度可達1TB/s/mm²，較傳統微凸點提升10倍。
2）關鍵性能與成本對比
2.5D與3D封裝在集成密度、信號傳輸效率和制造成本上呈現顯著差異，具體對比如下：
集成密度：3D封裝通過垂直堆疊實現3-5倍于2.5D的集成密度，如三星X-Cube HCB（混合銅鍵合）技術可實現每平方毫米數千萬級互連密度，而2.5D封裝受限于中介層面積，典型互連密度為百萬級/mm²。
信號延遲：3D封裝通過縮短互連線長度（從毫米級降至微米級），信號延遲較2.5D降低60%以上，Broadcom 3.5D封裝技術（XD SiP平臺）采用混合鍵合后信號傳輸速度較傳統2.5D提升7倍。成本與良率：2.5D封裝因無需復雜TSV蝕刻工藝，良率較3D封裝高15%左右，臺積電CoWoS技術已實現十年量產，良率穩定在90%以上；而3D封裝因堆疊工藝復雜，良率提升依賴鍵合精度改進，三星計劃2026年推出的無凸點X-Cube通過HCB技術將良率提升至85%。
3）技術演進與行業布局
技術演進背景：隨著摩爾定律在3nm節點后趨緩，晶體管密度提升邊際效益遞減，先進封裝成為“延續摩爾定律”的核心路徑。傳統2D封裝因互連長度長、寄生參數大，難以滿足AI芯片對高帶寬（如HBM需求）和低延遲的要求，2.5D/3D封裝通過異構集成（邏輯、存儲、射頻芯片協同封裝）實現系統級性能躍升。
行業技術路線：
臺積電：以3DFabric聯盟為核心，CoWoS技術從2016年1.5倍光刻版尺寸演進至2027年9倍“超級載體”（7722 mm²），支持12個HBM4堆疊；SoIC技術通過Cu-Cu鍵合實現3D堆疊，2025年產能加速釋放。
三星：2.5D領域以i-Cube技術實現邏輯與HBM橫向集成，3D領域X-Cube計劃2024年量產微凸點版本，2026年推出無凸點HCB版本，目標支持HBM4及AI芯片高密度堆疊。
英特爾：EMIB技術以嵌入式硅橋替代整體中介層，降低成本并提升面積利用率，應用于第4代Xeon CPU和Meteor Lake處理器；Foveros Direct技術則通過混合鍵合實現3D堆疊帶寬密度突破1TB/s/mm²。
詳情可參考通過TSMC、Intel、SAMSUNG看先進封裝主流技術
未來趨勢：
2.5D封裝向大尺寸中介層（如臺積電CoWoS-L支持5.5倍光刻版）和玻璃基板技術演進，解決硅中介層成本與散熱瓶頸；
3D封裝則聚焦混合鍵合間距縮?。繕?biāo)2027年實現1μm以下）和熱管理優化，二者將通過“2.5D+3D”異構集成（如Broadcom 3.5D技術）形成互補，共同支撐AI、HPC等高性能計算場景的需求。
PART02工藝流程：2.5D與3D封裝的核心工藝對比
1）2.5D封裝工藝流程

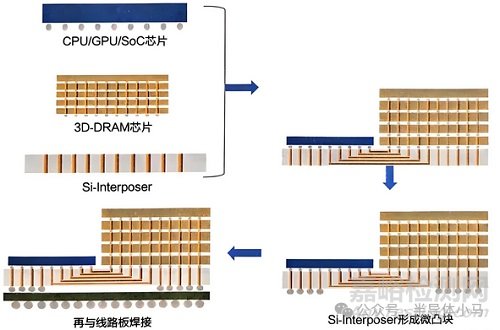

2.5D封裝通過在芯片與基板間引入中介層實現多芯片異構集成，其核心工藝流程可拆解為中介層制備-芯片貼裝-互連形成三大階段，各環節需結合高精度微制造技術與材料工程突破，以滿足高密度信號傳輸與系統級可靠性需求。
①中介層制備：TSV工藝為核心的高精度制造
中介層作為2.5D封裝的"神經中樞"，需通過硅蝕刻、導電通孔填充及平面化工藝實現高密度互連。典型硅中介層制備流程始于TSV（硅通孔）形成：采用DRIE（深反應離子刻蝕）技術在硅晶圓上刻蝕深孔（孔徑通常10-50μm），隨后通過超級填充電鍍銅技術實現無空洞填充——該工藝通過優化電鍍液成分與電流密度分布，使銅離子在孔底優先沉積并逐步向上生長，避免傳統填充中易出現的"鑰匙孔"缺陷。填充完成后，需通過化學機械拋光（CMP） 進行表面平坦化，同時引入回火（Tempering）工藝——在200-300℃惰性氣氛中熱處理，可使銅填充層內應力降低30%-40%，芯德半導體通過將中介層厚度減薄至50μm，進一步將整體應力控制在4%以內。
硅中介層的全流程還包括臨時晶圓鍵合與解鍵合（支撐超薄晶圓加工）、背面RDL（再布線層）制備等步驟。例如Amkor的2.5D TSV工藝中，通過"軟揭示"技術精確控制TSV開口尺寸，并在背面沉積SiO?鈍化層與Ti/Cu種子層，為后續RDL與微凸點制備奠定基礎。對比有機中介層（如扇出模塑料），硅基方案雖需額外TSV制造環節（工藝復雜度提升約40%），但其介電常數（3.9）更低，可支持1μm以下線寬布線，成為TSMC CoWoS、三星i-Cube4等高端平臺的首選。
②芯片貼裝：微凸點鍵合與高精度對準
芯片貼裝階段需將邏輯芯片、HBM等異構裸片精準固定于中介層表面，并通過底部填充增強機械可靠性。該環節的核心挑戰在于微凸點（Microbump）鍵合技術：采用倒裝焊（Flip-Chip）工藝將芯片凸點與中介層焊盤對準，鍵合精度需控制在±1μm以內。行業主流微凸點間距為36-50μm，國內芯德半導體通過優化光刻膠涂覆與電鍍參數，已實現36μm超窄間距凸點加工，單顆晶圓可完成超過40,000個元器件的表面貼裝。
貼裝流程中，底部填充（Underfill） 是保障長期可靠性的關鍵：向芯片與中介層間隙注入環氧樹脂基材料，通過毛細作用填充微凸點周圍空隙，固化后可將熱循環疲勞壽命提升5-10倍。三星i-Cube4平臺在集成四個HBM與一個邏輯die時，通過無模具結構（mold-free structure）減少底部填充流動阻力，同時配合預篩選測試（pre-screening test）降低缺陷率，使封裝良率提升至95%以上。
③互連形成：RDL技術重構信號傳輸路徑
互連形成階段通過再布線層（RDL） 實現芯片間電氣連接，其設計與制造直接決定封裝的信號完整性與功耗性能。RDL采用"濺射-電鍍-刻蝕"三步法制備：先濺射Ti/Cu種子層（厚度50-100nm），再通過光刻定義布線圖案，電鍍銅形成厚金屬層（5-10μm），最后刻蝕去除多余金屬。芯德半導體采用7P7M（7層金屬布線/7層介質）RDL設計，線寬/線距縮小至5μm/5μm，通過RDL替代傳統有機基板，使內生電阻控制在10mΩ以下，較傳統基板方案降低60%以上信號損耗。
高端工藝中，RDL還需結合先進拓?fù)浣Y(jié)構優化信號質量。例如TSMC CoWoS-R平臺采用共面接地-信號-接地（GSGSG）結構，在6層銅布線中交替布置電源/接地層，將串?dāng)_噪聲降低至-40dB以下；其RDL中介層支持最小4μm線寬/間距，可實現每平方毫米10,000個互連節點，滿足AI芯片對高帶寬內存（HBM）的集成需求。
2.5D封裝核心工藝亮點

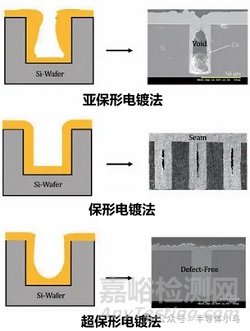

TSV超級填充：通過電鍍液添加劑調控銅離子沉積速率，實現無空洞通孔填充，良率＞99.9%。
CMP回火處理：250℃保溫2小時可使銅層內應力從300MPa降至180MPa，減少后續封裝翹曲風險。
RDL電阻突破：芯德半導體5μm線寬RDL實測電阻8.7mΩ，較40μm線寬傳統基板降低82%。
2.5D封裝通過中介層、微凸點與RDL的協同設計，打破了單芯片面積限制，如Broadcom 3.5D XD SiP平臺在硅中介層上集成12個HBM堆疊與3D堆疊加速器，總硅面積達6,000mm²以上。這種異構集成能力使其成為AI、高性能計算領域的關鍵技術支撐，而硅中介層與RDL工藝的持續優化，將進一步推動封裝密度與傳輸帶寬的提升。
2）3D封裝工藝流程
3D封裝技術通過垂直互連與堆疊實現芯片高密度集成，當前主流分為硅通孔（TSV） 與混合鍵合（Hybrid Bonding） 兩條技術路線，二者在工藝原理、關鍵難點及應用場景上形成互補。以下從流程框架、核心工藝及精度控制三個維度展開分析。詳情可參考半導體TSV工藝流程及關鍵技術挑戰！
一、TSV技術路線：深孔刻蝕與電鍍填充的工藝挑戰
TSV技術通過貫穿硅片的垂直導電通道實現層間互連，典型流程包含通孔制備、絕緣/導電層沉積、銅填充及晶圓減薄四大核心環節，其工藝復雜度隨深寬比提升呈指數級增長。

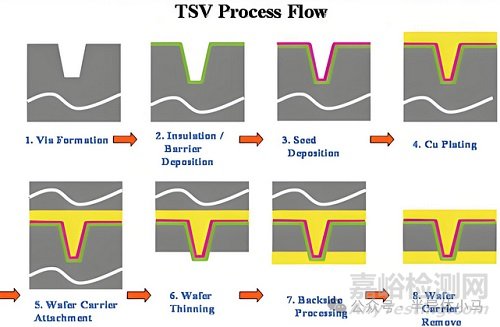

1. 關鍵工藝流程
TSV制造需經歷八個步驟，各環節精度直接影響互連可靠性：
通孔形成（Via Formation）：采用深反應離子刻蝕（DRIE）技術，通過SF?與C?F?氣體交替刻蝕形成高深寬比結構（典型20:1，孔徑5μm，深度100μm），需嚴格控制側壁垂直度（偏差＜1°）與表面粗糙度（Ra＜5nm）以避免后續填充缺陷。
絕緣/阻擋層沉積：依次沉積SiO?絕緣層（50-100nm）、TaN阻擋層（5nm）及Cu種子層（10nm），其中種子層的保形性需通過物理氣相沉積（PVD）實現，確保通孔底部與側壁均勻覆蓋。
電鍍銅填充：采用硫酸銅體系（23-28℃），通過加速劑、抑制劑、整平劑三類添加劑的配比控制（典型加速劑/抑制劑比例1:3）實現“自底向上”超保形填充，避免空洞與縫隙缺陷。美光HBM3E量產中曾因電鍍液流速不均導致良率下降12%，凸顯工藝窗口控制的重要性。
晶圓減薄與背面處理：通過機械研磨（Grinding）與化學機械拋光（CMP）將晶圓厚度減薄至50μm，露出TSV底部銅電極，同時需控制減薄過程中的應力分布，避免硅片翹曲（典型翹曲度＜50μm）。
2. 應用與瓶頸
TSV技術目前廣泛應用于HBM存儲堆疊（如SK海力士HBM3e采用8-12層DRAM垂直互連）及高性能芯片異構集成（三星X-Cube技術通過TSV實現SRAM與邏輯芯片堆疊），但其互連密度受限于通孔尺寸（最小孔徑2μm），且深孔刻蝕與電鍍成本占TSV工藝總成本的60%以上。
二、混合鍵合技術路線：SiO?/Cu共鍵合的界面與溫度控制
混合鍵合通過介電層（SiO?）與金屬（Cu）的原子級直接鍵合實現高密度互連，間距可縮小至1μm以下，是超越TSV的下一代技術方向。其核心在于界面活化與低溫工藝的協同優化。
1. 銅-氧化物混合鍵合流程
以臺積電SoIC、英特爾Foveros Direct為代表的技術路線，工藝流程如下：
銅-氧化物混合鍵合核心步驟
表面預處理：通過O?/Ar等離子體活化SiO?/Cu界面，引入羥基（-OH）基團并去除表面污染物，提升鍵合能至1.5J/m²以上。
高精度對準：采用光學對準系統實現±0.5μm的層間對準精度（IMEC 120層堆疊案例），對準偏差每增加0.1μm將導致互連電阻上升5%。
低溫鍵合：在＜300℃、0.5-3MPa壓力下完成退火，通過Cu原子擴散形成歐姆接觸，較傳統微凸點工藝（25-50μm間距）互連密度提升10倍以上。
2. 工藝創新與趨勢
無凸點設計：三星X-Cube HCB技術通過消除焊料凸點（Bump-less），將接合間隙從傳統微凸點的2-5μm壓縮至＜1μm，熱導率提升40%，計劃2026年量產。
聚合物輔助鍵合：針對柔性基板場景，Cu-聚合物混合鍵合通過50%固化的聚合物層（如聚酰亞胺）實現應力緩沖，鍵合溫度可進一步降至200℃，但需平衡聚合物介電常數（＜3.0）與機械強度。
三、垂直集成中的對準精度控制：從單層到百層堆疊
隨著堆疊層數提升（如IMEC 120層、SK海力士HBM4計劃16層），對準誤差累積成為關鍵挑戰。當前主流技術通過“全局-局部”雙重對準策略實現精度控制：
全局對準：基于晶圓級標記（如十字對準鍵），采用激光干涉測量實現±1μm的初始定位；
局部對準：通過芯片級紅外對準系統（IR Alignment）實時補償晶圓翹曲與溫度漂移，在IMEC 120層堆疊中實現±0.5μm的最終對準精度，確保每層TSV/鍵合點的錯位量＜10%線寬。此外，鍵合工藝中的熱應力管理至關重要。低溫鍵合（＜300℃）可將硅片熱膨脹系數失配導致的翹曲量控制在20μm以內，而晶圓對晶圓（W2W）鍵合較芯片對晶圓（D2W）更易實現全局熱應力均勻分布，成為高多層堆疊的首選方案。
總結：技術路線對比與產業化進展
|
技術指標 |
TSV技術 |
混合鍵合技術 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
臺積電SoIC、Broadcom 3.5D |
|
|
無凸點化（三星X-Cube HCB） |
|
TSV與混合鍵合技術正呈現“互補共存”格局：TSV憑借成熟度主導中低多層存儲堆疊（如HBM），混合鍵合則以高密度優勢滲透邏輯芯片異構集成（如GPU與AI芯片）。未來隨著材料（低阻Cu合金）與設備（原子級沉積系統）的突破，3D封裝將向“百層堆疊、亞微米間距”邁進。
PART03關鍵工藝難點：材料、熱管理與良率控制
1）材料體系挑戰
半導體2.5D/3D封裝的材料體系挑戰貫穿于中介層選擇、工藝實現與可靠性保障的全鏈條，其核心矛盾在于性能、成本與量產可行性的三角平衡。當前以硅中介層為主導的技術路線面臨成本居高不下的瓶頸，而替代材料方案在突破現有限制的同時，需克服加工工藝與生態適配的多重障礙。
硅中介層的成本與可靠性困境
作為2.5D封裝的主流方案，硅中介層面臨雙重挑戰：成本占比過高與機械穩定性風險。
數據顯示，硅中介層成本占封裝總成本的30%-50%，且受限于光刻掩模尺寸，難以滿足大尺寸封裝需求（如HBM3e 12-Hi產品）。
機械層面，100微米厚度的超薄硅中介層（比紙更?。┰诖蟪叽绶庋b中易發生翹曲，三星通過調整材料成分與厚度控制熱膨脹系數（CTE），但仍無法完全消除彎曲風險。此外，硅中介層與有機基板的CTE失配（硅約4ppm/K vs 基板約14ppm/K）會導致界面應力集中，引發凸點裂紋或底部填充劑分層。
替代中介層材料的技術博弈
為突破硅中介層限制，有機基板與玻璃基板成為兩大替代方向，但各自面臨性能與工藝的差異化瓶頸：
|
|
|
|
|
|
成本優勢 |
|
|
|
|
介電常數 |
|
|
|
|
互連密度 |
|
|
|
|
CTE匹配性 |
|
失配風險高（導致分層） |
|
|
生態成熟度 |
|
|
不成熟（缺乏統一標準） |
材料選擇的核心矛盾：有機基板雖通過低介電常數（<3.5）減少信號延遲，但難以實現5μm以下的精細互連，限制其在AI芯片等高帶寬場景的應用；玻璃基板雖具備成本與性能潛力，但其當前成本為有機基板的4-10倍，需產業鏈協同降至1.3倍以內才能具備商用可行性。
TGV工藝：玻璃中介層量產的最大瓶頸
玻璃中介層的產業化受制于玻璃通孔（TGV）加工工藝的突破。當前主流的激光誘導刻蝕技術需在100μm-1mm厚度的玻璃基板上加工數十萬微米級孔洞（孔徑偏差需<±0.5μm），當通孔數量增至百萬級時，良率控制難度呈幾何級數增長。臺積電計劃2027年量產復雜TGV工藝，目標實現20:1深寬比，但需解決激光能量分布均勻性與化學蝕刻各向異性的協同控制問題。此外，玻璃基板的易碎性與標準缺失（如尺寸、厚度未統一）進一步增加了設備適配與供應鏈管理的復雜度。
鍵合材料創新：無鎳阻擋層的可靠性突破
在互連材料領域，無鎳阻擋層銅柱凸點技術通過材料替代實現了可靠性躍升。傳統銅錫凸點在老化過程中，因銅鍍層結晶不均易形成柯肯達爾空洞（KV缺陷），導致電遷移失效。通過優化電鍍?nèi)芤褐宣u素（Cl?）與硫化物濃度，可調控銅柱晶粒尺寸（控制在1-3μm），從而消除KV缺陷。該技術在臺積電CoWoS®-R平臺中與聚合物-銅跡線RDL中介層結合，使C4凸點區域應變能密度降低20%，同時緩解了硅芯片與有機基板的CTE失配問題（硅4ppm/K vs 基板14ppm/K）。
材料體系的發展前景
短期來看，硅中介層仍將主導高性能領域，但成本優化與翹曲控制技術持續演進（如三星通過材料組分調整將100μm中介層翹曲率控制在50μm以內）。
中長期，玻璃中介層需在2025-2027年突破TGV量產工藝（目標良率>95%），并通過玻璃-硅復合結構平衡機械強度與加工難度。有機中介層則在中低性能領域通過封裝基板國產化（如深南電路新建產線）緩解供應短缺，其介電常數有望進一步降至2.8以下以適配112Gbps SerDes需求。
材料體系的突破將推動封裝技術從“以硅為中心”向“多材料協同”演進，而工藝兼容性（如TGV與現有晶圓廠設備的適配）與可靠性驗證（如10年以上使用壽命下的熱機械疲勞測試）將成為下一階段研發的核心焦點。
2）熱管理瓶頸
2.5D/3D封裝技術在推動芯片性能突破的同時，也因集成度提升和結構復雜化帶來了嚴峻的熱管理挑戰。這種挑戰主要體現在熱產生、熱傳導與熱應力三個維度，且三者相互耦合形成系統性瓶頸，需通過材料創新與結構優化協同解決。
熱產生：異構集成與大尺寸封裝的功率密度困境
異構集成架構下，邏輯芯片（如AI處理器）與存儲芯片（如HBM）的功率密度差異可達一個數量級，典型邏輯芯片功率密度達500W/cm²，而存儲芯片僅為50W/cm²，導致熱源分布極不均勻。
同時，大尺寸封裝進一步加劇了熱聚集問題：臺積電5.5-reticle CoWoS封裝需采用100x100mm以上基板，9-reticle版本基板尺寸超過120x120mm，使得單封裝功耗顯著提升，數據中心機架功耗可達數百千瓦。3D堆疊結構則因垂直方向的熱量疊加，使局部熱密度突破400W/cm²，遠超傳統風冷技術的散熱能力。
熱產生核心矛盾：異構集成的功率密度差異（500W/cm² vs 50W/cm²）與大尺寸封裝（120x120mm基板）的協同作用，使散熱路徑拉長且熱源分布失衡，傳統散熱方案難以應對。
熱傳導：材料限制與先進冷卻技術的突破

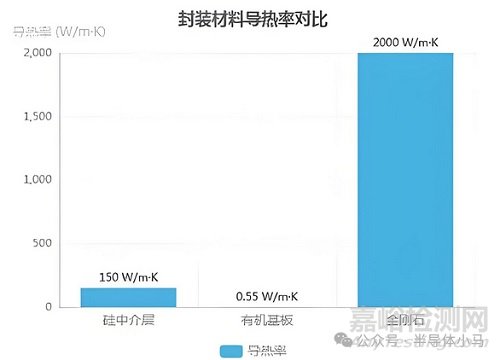

熱傳導效率受制于封裝材料的固有特性。當前主流材料中，硅中介層導熱率約150W/m·K，有機基板僅0.3-0.8W/m·K，而金剛石材料可達2000W/m·K，三者導熱能力相差近3個數量級。這種差異導致傳統封裝中97%的熱量需通過頂部散熱器導出，橫向熱耦合效應可使相鄰芯片邊緣溫度升高2-3℃，顯著影響芯片性能均勻性。
為突破材料限制，業界已開始采用主動冷卻方案。臺積電CoWoS-L封裝引入液冷微通道設計，通過±5%精度的流量控制，可將熱點溫度從150℃以上降至120℃，有效抑制熱失控風險。

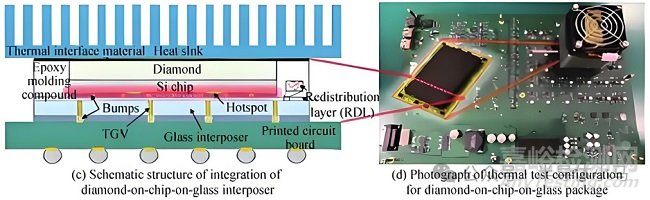

同時，金剛石散熱片集成技術（如廈門大學團隊將金剛石直接鍵合于芯片背面）與浸沒式冷卻技術的結合，進一步提升了熱傳導效率，為3D堆疊芯片提供了新的散熱路徑。
熱應力：CTE失配與結構可靠性挑戰

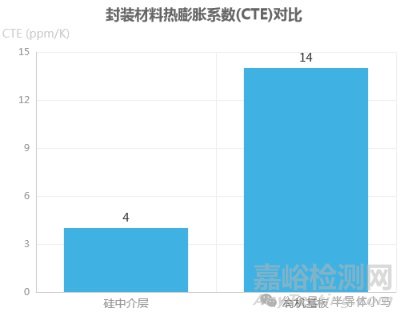

熱應力主要源于不同材料的熱膨脹系數（CTE）失配。3D封裝中，硅芯片（CTE≈4ppm/K）與有機基板（CTE≈12-16ppm/K）的差異會在溫度循環過程中產生界面應力，導致翹曲、分層甚至結構失效。實驗數據顯示，100um厚中介層在溫度循環測試中的corner stress顯著高于50um版本（2.5D封裝應力翹曲設計），因較薄中介層的變形量更小，可降低應力集中。
針對這一問題，行業正從材料與工藝兩方面探索解決方案：玻璃基板憑借與硅接近的CTE特性（低熱膨脹系數），在溫循測試中可靠性提升25%-40%，成為高要求場景的理想選擇；低溫鍵合工藝（＜300℃）可將熱應力降低30%，而混合鍵合技術通過消除底部填充材料，減少了熱阻與寄生效應，間接緩解了熱應力導致的結構損傷。
工程實踐：臺積電CoWoS-L的熱管理范式
臺積電CoWoS系列封裝的演進直觀反映了熱管理技術的發展路徑。5.5-reticle版本因100x100mm基板的散熱瓶頸，率先引入液態冷卻；9-reticle版本（120x120mm基板）則進一步整合微流體通道與流量控制系統，通過±5%的流量精度實現熱點溫度精準調控。這種“材料優化+主動冷卻+結構設計”的協同策略，使CoWoS-L在支持12個HBM4堆疊的同時，將機架功耗控制在數百千瓦級別，為AI芯片的規?；瘧?yīng)用奠定了基礎。
總體而言，2.5D/3D封裝的熱管理需在熱產生源頭（異構集成優化）、熱傳導路徑（高導熱材料+主動冷卻）、熱應力控制（CTE匹配+低溫工藝）三個層面形成閉環，而臺積電CoWoS-L等技術方案已通過工程實踐驗證了這種多維度協同的可行性。
3）良率控制難點
半導體2.5D與3D封裝技術的良率控制面臨多維度挑戰，主要集中于硅通孔（TSV）制造缺陷、鍵合對準精度不足及翹曲變形三大核心環節。這些問題不僅導致良率損失，還顯著增加工藝復雜度與成本，成為制約先進封裝技術規?；瘧?yīng)用的關鍵瓶頸。
TSV填充缺陷：空洞與檢測難題
TSV工藝是良率損失的主要來源，其良率水平直接決定整體封裝良率。當前HBM3e產品的TSV良率行業平均僅為40%-60%，且需至少兩個季度的工藝學習周期才能實現穩定產出，12-Hi堆疊版本的學習曲線更難以縮短。
典型失效模式為空洞缺陷，美光HBM3E案例顯示，電鍍液流速不均導致的空洞直接造成良率下降12%，占總良率損失的近四成。
深孔刻蝕垂直度偏差（＞1°）進一步加劇填充不良，而間隙、底部空腔等內部缺陷的檢測需通過熱-電耦合激發下的溫度特征差異識別，雖經仿真驗證可行，但顯著增加檢測成本與工藝復雜度。
行業已形成針對性解決方案：SK海力士通過優化電鍍添加劑配比（加速劑/整平劑）將HBM3e TSV良率提升至近80%，三星則采用i-Cube 4預篩選測試過濾缺陷產品，驗證了工藝優化對良率提升的有效性。
鍵合錯位：高精度對準設備的決定性作用
鍵合對準精度是制約良率的另一核心因素，其誤差直接導致互連失效。2.5D封裝中介層與芯片的對準偏差需控制在＜±1μm，3D混合鍵合更要求±0.5μm的精度（IMEC數據），而光刻機步進精度已達±0.1μm級別，為極限對準提供設備支撐。
實際生產中，鍵合錯位發生率約8%，主要源于三大誤差類型：光刻套刻誤差（±10nm~±50nm）導致寄生電容變化，熱變形位移（±100nm~±1μm）引發應力集中，晶圓鍵合錯位（±50nm~±200nm）造成TSV短路或接觸不良。
當前主流解決方案為激光對準系統（精度±0.5μm），通過實時反饋補償環境波動與機械誤差。臺積電CoWoS技術采用LSI+RDL中間層方案，有效解決大尺寸芯片（2550 mm²以上）的跨reticle對準一致性問題，印證了設備精度與工藝設計協同對良率的提升作用。
|
|
|
|
|
|
|
|
|
|
|
結構應力集中、信號延遲不均 |
|
|
|
|
翹曲變形：結構優化與材料應力調控
翹曲變形在大尺寸封裝中尤為突出，2.5D封裝硅中介層尺寸達100x100mm時（如CoWoS 5.5倍掩模版尺寸），翹曲量可達50μm，直接導致后續布線缺陷與鍵合失效。行業數據顯示，翹曲變形的良率損失占比達15%，傳統3D堆疊結構在塑封后翹曲加劇，需通過結構優化實現應力補償。
結構優化案例驗證：可靠性測試表明，100μm厚度中介層的TV2配置在TCG 200次應力測試中因邊緣應力集中開裂失效，而50μm厚度中介層的相同配置可通過測試；C4凸點高度從65μm增至85μm后，底填裂紋缺陷消除，印證了尺寸參數調整對翹曲控制的有效性。

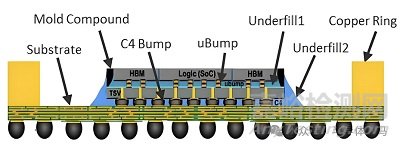

（2.5D封裝應力翹曲設計）
雙面塑封工藝是當前主流解決方案，通過第二塑封體（厚度50μm）實現應力補償，配合塑封材料成分與工藝參數的精準控制，可將翹曲量降低40%以上。玻璃中介層雖被視為替代方案，但其激光蝕刻精度與蝕刻溶液均勻性問題仍未解決，大規模量產良率控制仍存挑戰。
良率損失因素量化與行業對比
綜合來看，良率損失主要分布于三大環節，具體數據如下表所示：
|
|
|
|
|
|
|
|
|
|
|
|
|
激光對準系統（精度±0.5μm） |
2.5D封裝對準偏差控制在±0.8μm |
|
|
|
|
|
不同封裝技術的良率表現存在顯著差異：行業標準2.5D封裝在常規良率范圍項目中表現劣勢（標注紅色"×"），而EMIB（嵌入式多芯片互連橋接技術）因結構簡化實現更高良率控制能力（標注綠色"√"），反映出封裝架構創新對良率的底層影響。未來隨著12-Hi HBM3e等更復雜結構的普及，良率學習周期預計不會顯著縮短，工藝優化與設備升級的協同將成為突破關鍵。
PART04工藝常見異常案例解析：失效模式與根因分析
1）TSV電鍍與CMP異常
在3D封裝技術中，硅通孔（TSV）的電鍍與化學機械拋光（CMP）工藝是實現垂直互連的核心環節，其工藝穩定性直接影響封裝良率與可靠性。HBM3e等高端產品的TSV良率普遍僅為40%至60%，其中電鍍與CMP異常是導致良率損失的主要因素，需從工藝參數關聯角度深入分析缺陷機理并提出針對性改進方案。
電鍍異常：工藝參數波動與材料兼容性失衡

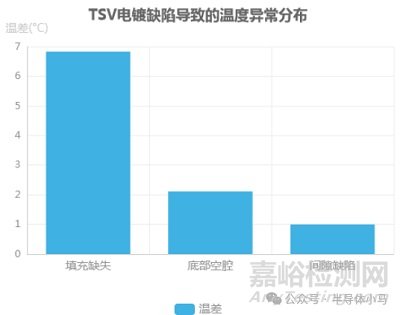

TSV電鍍異常主要表現為填充缺失、空洞（Voids）及夾縫缺陷，這些缺陷會導致顯著的熱學性能惡化——例如填充缺失的TSV與完好TSV的溫差可達6.83°C，底部空腔缺陷溫差2.11°C，間隙缺陷溫差1°C。其核心誘因可歸結為工藝參數與材料控制的協同失效：

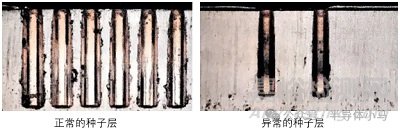

種子層質量失控：物理氣相沉積（PVD）過程中，濺射功率波動（±5%）會導致種子層厚度不均（局部＜50nm），引發電流分布異常，最終形成“V”形空洞。此外，種子層與孔壁結合力不足（表現為孔壁發黑）或電鍍前處理不當（未有效排出腔體空氣導致電鍍液無法浸潤），會進一步加劇填充缺陷。
電鍍參數與添加劑失衡：電鍍液溫度過低會減緩銅離子擴散速率，過高則加速添加劑消耗；加速劑過量易形成“結節”（Nodule）缺陷，抑制劑過量則導致底部填充不足。同時，電鍍方法選擇不當（如亞保形電鍍用于高深寬比通孔）會直接引發銅填充不均勻。
CMP異常：應力釋放與壓力分布的雙重挑戰
CMP工藝旨在去除電鍍后多余銅層并實現表面平坦化，但其異常會導致孔口露銅殘留、過度拋光或裂紋，主要與應力控制及壓力分布相關：
邊緣效應（Edge Roll-Off）：拋光頭壓力分布不均會導致晶圓邊緣區域銅層過薄，厚度偏差可達10%以上，尤其在通孔密度差異大的區域更為顯著。
應力與終點監測問題：電鍍后退火工藝若未能充分釋放銅層內應力（通常要求應力＜150MPa），CMP過程中易因機械力疊加導致TSV頂部或側壁開裂；而拋光終點監測不準確（如光學信號滯后）則會引發過度拋光（銅層殘留＜5nm）或殘留（未完全去除電鍍凸起）。工藝優化案例：美光HBM3E的TSV良率提升實踐針對上述問題，美光在HBM3E量產中通過電鍍-CMP協同優化將TSV相關良率損失從12%降至8%，其
核心改進措施包括：
關鍵工藝優化點
脈沖電鍍工藝：采用占空比50%的脈沖電流替代直流電鍍，通過周期性電流關斷（Off-Time）促進添加劑均勻吸附，減少“V”形空洞發生率達40%；
實時過程監控：引入電鍍液添加劑濃度在線分析（誤差±0.1ppm）及CMP研磨顆粒計數器（控制＜0.1μm顆粒濃度＜10個/mL），避免因顆粒劃傷或添加劑失衡導致的缺陷；
軟性拋光墊應用：選用邵氏硬度70-75的聚氨酯拋光墊，通過形變補償邊緣壓力差異，將邊緣區域厚度偏差控制在5%以內。
這些措施驗證了工藝參數精細化調控對TSV良率提升的有效性，為3D封裝中高密度TSV的量產提供了可復制的解決方案。未來隨著HBM4等產品對TSV密度（預計達百萬級/芯片）及熱穩定性要求的提升，電鍍-CMP工藝需進一步結合AI驅動的參數預測模型，實現全流程缺陷的主動預防。
2）鍵合工藝異常
鍵合工藝作為2.5D/3D封裝的核心互連技術，其工藝異常直接影響封裝良率與長期可靠性。需從微凸點與混合鍵合兩種主流技術路徑入手，系統分析失效機理并建立驗證體系。
微凸點鍵合異常
主要表現為橋連、虛焊及錯位缺陷。
橋連現象源于焊膏印刷工藝控制不當，當鋼網開口尺寸超過凸點直徑10%或貼裝壓力大于3MPa時，焊料易溢出形成相鄰?fù)裹c(diǎn)間的短路，采用激光切割鋼網（開口精度±1μm）可有效控制此類缺陷。
虛焊則與界面狀態密切相關，焊盤氧化導致接觸角大于30°，或回流峰值溫度低于220℃時，焊料潤濕性不足形成非潤濕開路，通過等離子清洗活化處理可將焊盤接觸角降至10°以下，顯著改善潤濕性。
微凸點還存在納米級對準偏差（±50nm~±200nm）與空洞缺陷，前者可能導致TSV短路或接觸不良，后者則削弱電流傳導路徑，需通過高精度對準系統與空洞檢測工藝優化。
混合鍵合異常
以分層與鍵合強度不足為核心問題。
分層失效主要由界面污染與活化不足引發：當鍵合界面存在尺寸大于0.2μm的顆粒污染物，或等離子活化后表面羥基密度低于1×10¹?/cm²時，界面結合能顯著下降，同時升溫速率超過5℃/min會加劇熱應力導致分層。
鍵合強度不足則與Cu原子擴散動力學相關，低于250℃的工藝溫度會限制Cu原子遷移，采用兩步退火工藝（200℃/30min + 300℃/60min）可使鍵合強度提升至20MPa以上，滿足JEDEC標準（＞15MPa）。值得注意的是，材料選擇失誤也會引發鍵合異常，如美光HBM3E內存因封裝過程中使用錯誤鍵合材料，導致可靠性下降及發熱問題。
針對上述異常，驗證方案需結合高精度檢測與可靠性測試。臺積電CoWoS產線采用分辨率達0.1μm的AOI（Automatic Optical Inspection）技術，可實時識別鍵合界面的微缺陷；同時通過-40~125℃、1000次熱循環測試，驗證長期可靠性下的互連穩定性。此外，鍵合前需確保納米級對準精度（誤差＜±200nm），并優化等離子體處理時間（30-60秒）與鍵合壓力（0.5-3MPa），以減少界面缺陷形成。
鍵合工藝異常控制要點：微凸點需聚焦焊膏印刷精度與界面潤濕性，混合鍵合則需強化表面活化與熱動力學控制。AOI檢測（0.1μm分辨率）與1000次熱循環測試（-40~125℃）構成關鍵驗證手段，可有效篩選工藝異常并保障封裝可靠性。
3）封裝體翹曲與開裂
封裝體翹曲與開裂是2.5D/3D封裝中影響結構可靠性的核心挑戰，其根源可歸結為材料物理特性差異與工藝應力累積的耦合作用，需通過多維度優化實現有效控制。
翹曲與開裂的核心誘因
材料熱膨脹系數（CTE）失配是引發翹曲的首要因素。硅中介層（4 ppm/K）與有機基板（14 ppm/K）的CTE差異在溫度循環中產生顯著彎矩，典型100×100 mm CoWoS-L封裝體翹曲量可達50-100 μm，而70×70 mm封裝體翹曲甚至高達230 μm，超出JEDEC標準閾值。面板級封裝（FO-PLP）中，大尺寸方形面板的尺寸效應進一步放大CTE失配影響，導致基板呈現內凹或外凸變形，嚴重時引發切割良率下降。
工藝應力累積加劇了結構不穩定性。塑封料固化階段的體積收縮（典型收縮率0.5-1.5%）會在封裝體內形成殘余應力，而超薄硅中介層（如三星i-Cube技術中100 μm厚度）的機械強度不足，易在應力作用下發生彎曲變形。此外，倒裝焊工藝中的焊球連接、底部填充膠固化等步驟會引入界面應力集中，在溫度循環（如-40~125℃）后可能導致TSV孔邊緣徑向裂紋或凸點失效。
失效案例與仿真優化實踐
某2.5D封裝項目中，100 μm厚硅中介層在經歷1000次熱循環后，TSV孔邊緣出現裂紋，發生率達0.5%。通過ANSYS熱應力仿真分析發現，中介層厚度與應力分布呈正相關，遂將其減薄至75 μm，并在TSV周圍設計環形應力釋放結構，使裂紋發生率降至0.1%以下。
另一案例顯示，70×70 mm封裝體通過三項協同優化實現翹曲控制：中介層厚度從100 μm減至50 μm、凸點高度從65 μm增至85 μm、底部填充材料模量匹配至5 GPa，最終使翹曲量回歸JEDEC標準范圍內。
關鍵優化策略
材料工程：采用低收縮率環氧塑封料（收縮率＜0.8%）降低工藝應力。
結構設計：通過應力釋放環、凸點高度調整實現應力分散。
仿真驅動：利用ANSYS熱應力分析預測翹曲趨勢，提前優化中介層厚度與材料組合。
長期可靠性挑戰
界面分層與吸濕失效是開裂的隱性誘因。3D IC堆疊中，EMC塑封料與金屬層間的CTE差異在HAST測試（130℃/85%RH/2.3 atm）下會加速水汽侵入，導致界面剝離；而底部填充膠吸濕膨脹則可能引發焊球疲勞開裂，此現象在高功率密度芯片中尤為顯著。未來需結合多物理場仿真（熱-力-濕度耦合分析）與先進材料開發（如自修復底部填充膠），以應對異構集成帶來的復雜可靠性挑戰。
PART052025年技術現狀：市場格局與企業發展路線
1）全球市場規模與增長動力
全球半導體先進封裝市場正處于高速擴張階段，不同機構基于統計口徑差異給出2025年市場規模預測：Mordor Intelligence數據顯示半導體封裝市場規模達498.8億美元（含傳統封裝，2025-2030年CAGR 10.24%），而聚焦先進封裝領域，2025年市場規模預計在569億至600億美元之間，其中2.5D/3D封裝技術占比將超40%，成為核心增長引擎。長期來看，2030年先進封裝市場規模有望突破960億美元，2024-2030年復合年增長率（CAGR）維持在9.8%-28.13%區間，顯著高于半導體行業整體增速。
細分市場結構
從技術維度看，3D IC封裝以45%的市場份額主導高性能領域，其中3D TSV（硅通孔）封裝市場2025年規模預計達100.8億美元，2025-2035年CAGR高達15.1%，2035年將突破397億美元。系統級封裝（SiP） 作為消費電子主流方案，2025年估值139億美元，2032年將達260億美元，CAGR 9.4%，亞太地區以43%份額占據主導。高帶寬內存（HBM） 成為AI時代關鍵配套技術，2025年占DRAM市場價值比例將超30%，現貨價格較2024年初飆升300%，單臺AI服務器DRAM用量達傳統服務器的8倍。
從應用領域看，AI與高性能計算（HPC） 是最大驅動力，英偉達H100/H200等AI芯片采用2.5D CoWoS封裝技術，帶動臺積電CoWoS產能2024年擴張至每月4萬片；汽車電子領域，ADAS與電動汽車推動功率密集模塊需求，單車半導體含量從傳統車300美元增至電動車1500美元，對封裝可靠性提出AEC-Q100 Grade 2標準要求；消費電子占SiP市場39%份額，智能手機、IoT設備對緊湊化封裝（如扇出型晶圓級封裝）需求持續釋放。
核心增長動力
三大驅動支柱
AI算力需求爆發：AI芯片與HBM的綁定推動2.5D/3D封裝技術普及，英偉達H系列芯片帶動CoWoS產能緊張，2025年HBM市場需求年增長率預計超200%。
汽車電子升級：ADAS芯片采用SiP封裝提升集成度，電動化推動功率模塊對散熱路徑優化需求，汽車應用成為封裝市場增長最快的細分領域之一（CAGR超20%）。
先進制造產能擴張：臺積電、三星等龍頭加速先進封裝產線建設，預計2028年全球先進制造產能將達每月140萬片晶圓，支撐Chiplet、中介層等技術規?；瘧?yīng)用。
技術創新層面，Chiplet異構集成與玻璃中介層技術突破降低了高性能封裝成本，硅中介層與2.5D封裝成本較2020年下降30%，推動數據中心、AI加速器等高頻應用需求激增。同時，5G/6G通信與IoT設備普及帶動天線級封裝（AiP）、面板級封裝（PLP）技術發展，PLP市場2025-2030年CAGR達41.07%，2030年規模將達1.97億美元。
區域競爭格局
亞太地區以65%的市場份額主導全球先進封裝產業，中國臺灣和韓國憑借技術與產能優勢形成雙寡頭格局：臺積電掌控全球70%以上的CoWoS產能，2024年CoWoS月產能達4萬片，支撐英偉達、AMD等客戶的AI芯片需求；三星則在3D TSV與HBM封裝領域加大投入，計劃2025年將3D IC封裝產能提升50%。中國大陸加速追趕，長電科技、通富微電等OSAT企業在SiP、Chiplet領域?qū)崿F(xiàn)技術突破，但高端產能仍依賴進口設備。
北美地區占全球市場20%份額，受益于CHIPS法案對后端制造的補貼，英特爾、安靠（Amkor）等企業擴建先進封裝產線，2024-2031年市場CAGR達3.7%，主要聚焦AI芯片測試、HBM集成等高附加值環節。
歐洲與日本市場增速平穩，主要服務本土汽車電子與工業芯片需求，意法半導體、瑞薩電子在車規級封裝可靠性技術上保持領先。
整體來看，全球先進封裝產業呈現“技術驅動需求、產能決定格局”的特征，AI與汽車電子的雙重拉動下，2.5D/3D封裝技術將成為半導體性能提升的核心路徑，區域競爭將圍繞產能擴張與技術標準制定展開。
2）國際企業技術進展
全球半導體封裝技術競爭呈現三足鼎立格局，臺積電、三星、英特爾基于各自技術基因構建差異化路線（通過TSMC、Intel、SAMSUNG看先進封裝主流技術），通過工藝創新與產能擴張強化客戶綁定。以下從戰略重心、核心技術突破及商業化進展三方面對比分析：
臺積電：高端與中端協同，綁定AI與移動生態
臺積電以CoWoS（硅中介層2.5D） 與SoIC（3D堆疊） 為雙引擎，形成覆蓋高端HPC與中端消費電子的技術矩陣。
在高端領域，CoWoS技術持續突破物理極限：2025年推出5.5倍掩模尺寸（4719mm²）的CoWoS-L，支持12個HBM4堆疊及100×100mm基板，2027年進一步升級至9倍掩模尺寸（6864mm²），滿足AI芯片千瓦級功耗需求。
產能方面，AP8（臺南）與AP7（嘉義）工廠于2025年下半年啟動，CoWoS月產能2025年達4萬片，2026年增至6萬片，NVIDIA為首要客戶，其Rubin GPU（首顆Chiplet架構GPU）采用N3P工藝計算Die與N5B工藝I/O Die，通過SoIC封裝集成。
中端市場，InFO-PoP技術通過扇出型封裝滿足移動芯片輕薄化需求，而SoIC（系統級集成芯片） 作為3D堆疊核心技術，已被AMD、蘋果采用，2025年產量翻番至1萬片/月，2026年再翻番，逐步替代部分CoWoS場景7880。此外，臺積電布局CoPOS技術，計劃2026年建試點線，2028-2029年量產，進一步鞏固與NVIDIA的綁定81。
三星：TSV為基向玻璃基板轉型，押注3D異構集成
三星以TSV（硅通孔） 技術為基礎，加速向玻璃中介層轉型，同時推進3D封裝與先進制程協同。2024年8月引入玻璃基板專家段罡博士后，啟動“玻璃基板閃電戰”，調動電機、電子、顯示三大事業群資源，世宗工廠改造線計劃2025年二季度試產，120×120mm樣板已送NVIDIA、AMD測試，目標2028年前全面替代硅中介層，將GPU與HBM物理距離從毫米級縮短至微米級。
3D封裝領域，X-Cube技術（微凸點互連）2024年量產，2026年推出無凸點混合鍵合版本，已用于數千萬顆HBM封裝；SAINT 3D封裝服務計劃2025年推出，支持HBM4垂直堆疊，信號路徑長度降低70%。此外，三星在Galaxy Watch系列采用面板級封裝（PLP） 提升散熱，并將3D DRAM納入 roadmap，設專門研發設施開發120層堆疊技術。
然而，三星HBM市場份額2024年被SK海力士超越（38% vs 53%），且HBM3e量產延遲導致2025年產能目標下調10%，可能削弱客戶信心。
英特爾：EMIB+Foveros組合，聚焦低成本Chiplet集成
英特爾通過EMIB（嵌入式多芯片互連橋） 與Foveros（3D堆疊） 組合技術，構建低成本Chiplet異構集成平臺。EMIB采用有機中介層，成本較硅中介層低50%，支持多Die互連；Foveros則通過混合鍵合實現10?/mm²密度的垂直堆疊，已應用于第4代Xeon CPU（數據中心）與Meteor Lake處理器（消費級筆記本）。
盡管英特爾2023年推出玻璃基板技術，但因戰略重心轉向14A/18A先進制程與代工產能擴張，項目?jī)?yōu)先級下調，轉而依賴外部供應商（如SKC子公司Absolics）。技術路線上，英特爾更側重系統級優化，如與Siemens EDA合作開發3D IC設計工具，但其封裝技術主要服務于自研芯片，第三方客戶拓展較慢。
技術路線差異與客戶綁定效應
三家企業的戰略分化顯著影響客戶生態：
臺積電：憑借CoWoS高良率與產能優勢，深度綁定NVIDIA（AI GPU）、蘋果（M系列SoC）、AMD（CPU/GPU），2025年CoWoS產能占全球70%以上，形成“客戶依賴-產能傾斜”的正向循環。
三星：以玻璃基板與X-Cube技術爭取高端客戶，但HBM產能波動與技術成熟度不足（如玻璃基板量產延遲至2028年），客戶綁定弱于臺積電，目前主要依賴自家Galaxy系列與日本AI企業Preferred Networks。
英特爾：EMIB+Foveros組合聚焦自有產品，第三方客戶以中小型設計公司為主，客戶粘性較低，但其低成本優勢在邊緣計算等場景具備潛力。
技術路線對比核心差異：
臺積電：硅中介層（CoWoS）+ 3D堆疊（SoIC），優先保障AI大客戶產能；
三星：TSV過渡至玻璃中介層，以HBM與移動設備為切入點；
英特爾：有機中介層（EMIB）+ 混合鍵合（Foveros），側重成本控制與自研芯片集成。
未來，隨著玻璃基板、混合鍵合等技術成熟，行業可能形成“臺積電主導高端、三星差異化競爭、英特爾 niche 市場”的格局，客戶綁定強度將進一步取決于產能爬坡速度與良率穩定性。
3）國內企業發展動態
國內半導體封裝企業在2.5D/3D先進封裝領域呈現加速追趕態勢，通過技術突破與產能擴張雙輪驅動，逐步縮小與國際領先水平的差距，但核心設備與關鍵工藝精度仍存瓶頸。
技術突破：從單點創新到多維度布局
國內頭部企業已在凸點鍵合、TSV集成、RDL替代基板等關鍵技術上實現突破。
芯德半導體以36μm凸點間距鍵合技術打破國際壟斷，采用RDL Interposer替代傳統基板方案，成功實現7P7M中介層設計與5μm/5μm RDL工藝，并通過國際頭部晶圓廠超先進制程驗證，獲美國BroadPak杰出技術獎項。
長電科技的XDFOI技術支持HBM2/3集成與4nm Chiplet封裝，凸點間距達50μm，最大封裝面積1500mm²，已進入量產階段。
通富微電聯合CXMT開發HBM封裝方案，采用TSV技術實現8層堆疊，并完成7nm/5nm工藝量產驗證。
新興技術路線布局同步推進。
云天半導體開發的多層細間距RDL堆疊技術，實現TGV開口60μm、深度200μm，最小線寬線距1.5μm，中介層轉接板尺寸達2700mm²，為玻璃基封裝提供關鍵支撐。
湖南越摩先進與京東方分別規劃玻璃基板GPU樣品與試點生產線，探索硅基替代材料在大尺寸封裝中的應用。
華天科技與天成先進則在TSV技術領域形成差異化優勢，前者M(jìn)EMS封裝良率達85%并實現CIS工藝量產，后者12英寸晶圓級TSV立體集成產線聚焦智能駕駛與傳感成像領域。
產能擴張：專業化基地與生態協同
國內先進封裝產能建設進入高峰期，形成以長三角為核心、多區域協同的產業布局。
揚州晶圓級芯粒先進封裝基地（芯德科技）作為2025年省級重點項目，總投資10億元，設計產能30萬片/年，聚焦2.5D封裝與Chiplet異質集成技術，于2025年5月正式投產。
Hchiplet紹興項目一期投資30億元，規劃年產200萬顆大型AI Chiplet，專注GPU/CPU高端封裝；
Qorvo德州基地二期投入30億元，引入晶圓級與系統級封裝產線，預計2025年底完工后年產值達100億元.
產業資本加速完善生態布局。
湖南越摩先進控股股東上海興橙資本通過投資12寸晶圓廠（廣州）、EDA/IP企業（概倫電子/芯原），構建硅基/玻璃基2.5D封裝全產業鏈能力。
長鑫存儲母公司Innotron計劃投資24億美元在上海建設HBM封裝工廠，2026年投產后月產能達3萬單位，填補國內高端存儲封裝空白。
瓶頸與差距：設備依賴與精度鴻溝
盡管技術追趕顯著，國內封裝產業仍面臨雙重挑戰。核心設備國產化率不足，混合鍵合設備（如EVG鍵合機）、高精度光刻機等依賴進口，國產鍵合設備精度雖達±0.5μm，但量產穩定性待驗證。工藝精度差距明顯，硅中介層線寬/間距國內主流水平為8μm，而TSMC CoWoS已達4μm；良率方面，長電科技XDFOI技術良率約75%，較TSMC CoWoS（90%）低15個百分點。
此外，高端材料與生態協同不足制約發展。國內AI GPU企業（如壁仞科技、沐曦）仍依賴進口HBM2存儲芯片，本土HBM封裝產能預計2026年后才能形成規模。
追趕路徑特征：國內企業通過"差異化技術路線+規模化產能+資本生態整合"策略，在中高端封裝領域?qū)崿F(xiàn)突破。芯德半導體36μm凸點鍵合、長電XDFOI支持4nm Chiplet等案例顯示，單點技術已接近國際先進水平，但需解決設備自主化與工藝良率穩定性問題，才能實現從"跟跑"到"并跑"的跨越。
國際對比與追趕節奏
國內在2.5D封裝領域已形成"應用驅動"的獨特路徑。長電科技XDFOI技術成功集成HBM2/3并用于4nm Chiplet芯片，通富微電7nm/5nm封裝方案量產，顯示國內OSAT企業已具備為先進制程芯片提供封裝服務的能力。但與國際巨頭相比，國內企業在復雜系統級封裝（SiP）、異質集成良率控制等方面仍需提升。據行業數據，國內在全球OSAT市場份額已近40%，但高端封裝占比不足20%，2025-2030年將是縮小差距的關鍵窗口期。
PART06新技術研究現狀與未來發展趨勢
1）異構集成與Chiplet技術
異構集成與Chiplet技術通過打破單一芯片的物理邊界，正在重構半導體產業的技術路徑與產品形態。這一變革不僅體現在封裝工藝的突破，更依賴于接口標準化的推進與實際性能的量化提升，形成從技術創新到產業落地的完整閉環。
3.5D封裝：突破物理限制的系統級集成
3.5D封裝技術通過融合2.5D中介層與3D堆疊優勢，實現了多類型芯片的高密度異構集成。
以Broadcom XD SiP平臺為例，其采用"加速器3D堆疊+硅中介層HBM水平互聯"架構，封裝面積達6000mm²，可集成12個HBM4內存堆疊，為AI加速器提供TB級帶寬的內存池。這種設計突破了傳統2D封裝的面積限制（通常≤800mm²），同時通過硅中介層的高密度互連（間距<1μm）降低信號損耗，相比傳統PCB互連延遲減少60%以上。
臺積電CoWoS技術進一步驗證了這一趨勢，2027年版本計劃集成四個堆疊系統級集成芯片（SoICs）與12個HBM4堆疊，晶體管總量預計突破1.2萬億個，滿足數據密集型AI模型對計算與存儲的協同需求。三星則通過i-Cube技術實現邏輯die（CPU/GPU）與HBM的水平集成，其硅中介層支持10μm間距的微凸點連接，單位面積互連密度較傳統有機基板提升20倍。
技術突破核心：3.5D封裝通過"垂直堆疊+水平擴展"的混合架構，解決了單一芯片的三大物理限制——面積上限（突破120mm×120mm掩模版限制）、內存帶寬瓶頸（HBM4堆疊帶寬達8.192Tb/s）、功耗密度難題（分區散熱設計降低熱點溫度15-20℃）。
UCIe協議：構建開放互聯生態
Chiplet生態的規?；l(fā)展依賴于接口標準化。UCIe（Universal Chiplet Interconnect Express）1.1協議作為行業共識，定義了芯片間高速互連的物理層與協議層規范：帶寬達16GT/s（x16通道），單向吞吐量25.6GB/s，延遲控制在1ns以內，同時支持多廠商芯粒的互操作性。
這一標準由AMD、Intel、臺積電等企業聯合推動，已形成涵蓋設計工具（如Siemens Innovator3D IC套件）、制造工藝（TSMC CoWoS/SOIC）、測試認證的完整生態鏈。
標準化帶來的直接效益是開發周期的縮短。據UCIe聯盟數據，基于標準化接口的Chiplet設計可減少30%的驗證工作量，產品上市時間加速50%以上。例如，AMD EPYC處理器通過集成8個采用不同工藝的計算芯粒，在保持7nm邏輯密度的同時，將良率提升至單一SoC的2.3倍。這種"模塊化拆分-異構集成"模式，使得芯片設計可根據功能需求選擇最優工藝（如3nm邏輯+12nm I/O+28nm電源管理），實現性能與成本的平衡。
UCIe協議核心參數
物理層：支持x2/x4/x8/x16通道配置，每通道帶寬16GT/s
延遲：端到端<1ns，接近片內互連水平
生態覆蓋：已納入臺積電3DFabric、三星Foundry等主流制造平臺，支持從AI服務器到消費電子的全場景應用
性能躍升：從技術參數到用戶體驗的轉化
Chiplet技術的價值最終體現在實際性能的量化提升上。AMD 3D V-Cache技術通過TSV（Through-Silicon Via）垂直堆疊64MB L3緩存芯粒，使Ryzen 9處理器的游戲幀率平均提升15%，部分3A游戲（如《賽博朋克2077》）在4K分辨率下幀率突破100fps。這一提升源于緩存容量從36MB增至100MB后，內存訪問延遲降低40%，有效緩解了CPU與內存間的"帶寬墻"瓶頸。
在AI與HPC領域，異構集成的性能增益更為顯著。臺積電CoWoS技術支持的NVIDIA Rubin GPU，通過將計算芯粒（3nm）與HBM4內存（1βnm）集成，訓練ResNet-50模型的速度較傳統封裝提升2.1倍，同時功耗降低18%。三星i-Cube4平臺則通過硅中介層集成GPU與4顆HBM3 die，實現2TB/s的內存帶寬，滿足自動駕駛域控制器對實時數據處理的需求。
從技術演進看，異構集成與Chiplet正從高端服務器向消費電子滲透。2025年起，AIPC、旗艦手機等產品開始采用"2.5D+3D"混合封裝：邏輯芯片（如AP）與存儲芯粒通過RDL中介層水平互聯，再與射頻芯片垂直堆疊，在7.2mm厚度的機身內實現PC級算力。這種"按需集成"的模式，標志著半導體產業正從"制程競賽"轉向"系統級優化"的新階段。
新興材料與工藝創新
玻璃基板：硅中介層的顛覆性替代方案。
玻璃基板正憑借材料特性與成本優勢，成為2.5D/3D封裝領域的核心突破方向。其核心優勢體現在四大維度：
一是電學性能，介電常數低至3.8（約為硅的1/3），信號傳輸損耗降低60%以上，支持高頻信號無延遲傳輸；
二是熱機械穩定性，熱膨脹系數（CTE）可調控至＜5ppm/℃，與硅材料匹配度高，且高溫下尺寸穩定性優于有機基板；
三是成本潛力，規?；a(chǎn)后成本較硅中介層降低40%，臺積電、三星等企業計劃2027-2028年實現量產；
四是加工革新，通過激光誘導刻蝕與濕法化學組合工藝，玻璃通孔（TGV）加工效率提升3倍，通快與SCHMID的聯合工藝將加工時間縮短90%，云天半導體已實現開口60μm、深度200μm的TGV結構。
當前制約因素主要在于良率提升，行業目標需從現有水平提升至95%以上。多物理場仿真技術為此提供關鍵支撐，通過深度學習賦能的雙層神經網絡模型，可在1-5分鐘內完成傳統需數小時的應力、散熱多物理場分析，效率提升百倍且誤差≤4%。
產業界預測，玻璃基板在高端封裝中的滲透率將在2027年達到30%，三星計劃2028年前全面替代硅中介層，將GPU與HBM物理距離縮短至微米級。
硅光子學與光互連：突破電互連物理極限
硅光子學技術通過光-電信號轉換與3D封裝融合，成為解決電互連帶寬瓶頸的核心方案。Intel硅光子學模塊實現1.6Tb/s數據傳輸速率，較傳統電互連帶寬提升10倍以上，共封裝光學（CPO）方案進一步將功耗降低60%。其技術路徑以Passage中介層為典型：電信號經SerDes接收后，通過微環諧振器編碼至激光，多路復用器將光波長組合后經光纖陣列傳輸，可實現芯片間或芯片內光信號路由。
該技術在AI芯片領域已進入實用化階段，臺積電CoWoS平臺通過集成硅光子引擎，支持HBM4堆棧與計算芯片的光互連，而Broadcom的3.5D封裝技術則將光互連密度提升至數千連接/平方毫米。隨著HBM4需求增長，光互連有望成為超越16層堆疊DRAM的必備技術。
低溫鍵合與工藝創新：柔性集成與密度躍升
低溫鍵合技術（＜200℃）為柔性基板集成與異質材料堆疊提供關鍵支撐。行業已開發出100℃以下活化的鍵合工藝，通過原子層沉積（ALD）制備5nm超薄阻擋層，將TSV電阻降低15%，同時支持聚合物-硅等異質材料鍵合。該技術與混合鍵合協同，推動互連密度突破物理極限：Broadcom面對面混合鍵合實現數千連接/平方毫米，三星無凸點混合銅鍵合（HCB）消除接合間隙，進一步提升熱性能與可靠性。
面板級封裝（PLP） 則通過工藝革新實現成本突破。群創光電FO-PLP技術采用510×515mm基板，單位成本降低30%，已應用于AI芯片量產；臺積電CoWoS®-R平臺通過聚合物-銅RDL中介層，實現4μm布線間距（2μm線寬/間距），支持9倍掩模版面積（7722mm²）的超大芯片集成。北方華創電鍍與PVD設備協同，實現TSV無空隙填充，為高密度垂直互連提供量產工具支撐。
材料-工藝協同創新：性能與成本的平衡藝術
材料體系創新呈現多維突破：在熱管理領域，氮化硅基體添加碳化硅線或石墨烯片形成3D導熱網絡，熱導率提升40%同時保持彎曲強度；無氰化學金與化學鍍銅技術替代傳統真空鍍銅，降低電鍍成本25%；第三代半導體材料方面，SiC MOSFET采用TS Pak封裝，電壓等級覆蓋650V-1700V，顯著提升電源系統效率。
關鍵技術指標對比
工藝與材料的協同推動封裝技術向“超摩爾定律”演進：臺積電SoIC技術實現1.6nm芯片堆疊于2nm芯片之上，三星X-Cube計劃2026年推出無凸點3D封裝，而深度學習與多物理場仿真的結合，使封裝設計周期從數周縮短至 days 級。這些創新共同定義了2025年后半導體封裝的技術邊界與產業格局。
3）綠色封裝與可持續發展
半導體封裝行業的綠色轉型已成為全球碳中和目標與產業技術升級的核心交匯點，其發展路徑涵蓋材料革新、工藝優化、政策合規與成本平衡等多維度。
從技術實踐來看，無氰化電鍍轉型與低溫鍵合工藝構成了碳中和的關鍵突破口。
在電鍍環節，傳統氰化物體系正逐步被硫酸鹽電鍍液替代，可減少60%化學品使用量并顯著降低廢水處理成本；化學鍍技術則憑借設備要求低、金槽開缸濃度低（節省金鹽）、鍍層均一性好等優勢，成為無氰鍍金的主流方案，直接推動封裝環節的環保指標提升。
低溫工藝方面，混合鍵合溫度從300℃降至200℃實現能耗降低25%，原子層沉積等技術的應用進一步強化了低溫制程的能耗優勢，而晶圓級封裝（WLP）通過省去基板切割步驟，較傳統封裝減少40%材料浪費，形成“工藝降碳-材料節材”的雙重效益。
政策層面，歐盟《芯片法案》明確要求2030年半導體制造碳排放降低50%，這一強制性標準正加速行業技術路線重構。
頭部企業已率先布局，臺積電CoWoS產線在臺灣竹科廠實現100%可再生能源供電，三星Austin工廠引入太陽能供電（占比20%），而全球OSAT市場客戶則開始將產能向單位吞吐量能耗更低的地區轉移，地緣政治與可持續性要求共同重塑產業地理格局。
技術創新與政策驅動的疊加，催生了多元化的綠色封裝技術矩陣：三星SAINT 3D封裝通過垂直堆疊縮短芯片間距以減少碳足跡，共封裝光學器件（CPO）憑借低信號衰減、高帶寬特性降低HPC系統能耗，Passage技術則聲稱可將數據中心能源需求壓縮至傳統方案的1/6至1/20，這些技術不僅響應碳中和目標，更成為先進封裝性能競爭的新維度。
成本結構的動態平衡是綠色轉型的核心挑戰。短期來看，無氰電鍍、低溫鍵合等新工藝的設備改造與材料替換將使初期成本增加5%，但規模效應與技術迭代正逐步抵消這一壓力：晶圓再生技術（如ASE開發的廢棄硅中介層90%回收率）、直接堆疊HBM減少封裝材料使用等循環經濟模式，以及CPO、WLP等技術帶來的長期能耗節約，預計將在2027年實現成本與環保的正向循環。
行業預測顯示，到2030年先進封裝整體碳足跡較2025年將降低30%，綠色工藝正從“合規成本”轉變?yōu)?ldquo;競爭壁壘”，推動半導體產業向低碳化、可持續化方向深度演進。
凸點連接，單位面積互連密度較傳統有機基板提升20倍。
綠色封裝核心工藝降碳路徑：
低溫工藝革新：混合鍵合溫度從300℃降至200℃，能耗直接降低25%；原子層沉積等技術進一步推動低溫制程普及，適配碳中和硬性指標；
材料與循環優化：晶圓級封裝減少40%材料浪費，直接堆疊HBM縮短供應鏈長度；廢棄硅中介層90%回收率技術將循環經濟理念引入封裝；
無氰化轉型：硫酸鹽電鍍液替代氰化物，化學品使用量減少60%，廢水處理成本顯著降低；化學鍍技術通過低濃度金槽與高鍍層均一性，實現金鹽消耗降低與環保合規雙重目標。
京公網安備11010802046783號
