醫療電動椅電子電路電磁兼容解決方案

嘉峪檢測網 2026-01-21 10:06

一. 醫療電動椅行業標準

國際行業標準

電動輪椅在國際市場，尤其是歐盟，銷售需符合嚴格標準,如歐盟CE認證，電動輪椅歸類為II類醫療器械，需遵循《歐盟醫療器械法規》MDR (EU) 2017/745、低電壓指令》LVD 2014/35/EU（若適用）、《電磁兼容指令》EMC 2014/30/EU（通常適用）以及《電池和蓄電池法規》（若使用鋰電池)

關鍵協調標準包括

EN ISO 13485 醫療器械質量管理體系

EN ISO 14971 醫療器械風險管理

EN 12184 電動輪椅通用安全要求，規定性能、安全和試驗方法

EN 60601- 1 醫療電氣設備通用要求，涵蓋電氣安全、基本性能

EN 60601- 1- 2 電磁兼容性要求，進行EMC兼容性測試

EN 62366 醫療器械可用性工程，確保用戶友好、避免誤操作

EN ISO 10993系列生物相容性測試，針對皮膚接觸材料的生物安全評估

中國針對電動輪椅制定了專門標準，如：YY9706.102- 2021，旨在確保電動輪椅使用中的安全性和性能穩定性；其中驗證測試要求涵蓋靜態和動態負載測試，以驗證不同載重下的穩定性；電氣安全測試，保障電路設計符合安全規范；還有長時間使用的耐久性測試，避免設備長時間使用后出現故障

設計要求方面，需符合人體工程學，操作簡便，滿足不同用戶需求；具備防水功能，適應多樣使用環境；材料符合環保及可回收性標準，減少環境影響。在用戶安全上，必須配備制動系統、緊急停止按鈕和過載保護功能

GB18268.1是中國醫療器械電磁兼容性的國家標準，適用于電動輪椅

它要求控制電磁干擾（EMI），確保在電磁環境中不產生過高干擾，不影響周圍醫療設備；保證電磁抗擾度（EMS），使電動輪椅能抵御外部電磁干擾，保障使用安全，測試包括靜電放電抗擾度測試和電磁場輻射抗擾度測試；還要求進行兼容性測試，確保在各種電磁環境下安全、有效地工作

二. 行業標準里的EMC測試相關要求

EMC測試項目與要求 ESD

靜電放電（ESD）抗擾度 GB/T17626.2/IEC61000-4-2

醫用電氣設備的EMC標準規定，醫療設備靜電放電抗擾度指標為Air空氣放電為±2KV、±4KV和±6KV ，測試時使用靜電發生器模擬實際靜電放電

Contact接觸放電是將靜電發生器的放電電極直接接觸設備金屬外殼部件放電；空氣放電是將放電電極接近受試設備由火花放電；還有間接放電，即通過垂直放置于離被測設備殼體面10cm處的0.5m*0.5m大小的金屬板，向該金屬板放電，試驗過程中設備是否符合要求，依據醫療設備抗擾度的符合性判據判定

通用等級：接觸放電±6 kV，空氣放電±8 kV（依據60601-1-2）

EMC測試項目與要求 EFT

快速瞬變脈沖群抗擾度 GB/T17626.4/IEC61000-4-4

產生機理：醫用電氣設備使用的交流電源連接在公共電網，大功率電感性負載開關或繼電器接點閉合產生的斷續放電，會在電源線中形成快速瞬變脈沖群，可能干擾電網上的醫療設備

標準規定在AC和DC電源線上施加±0.5KV, ±1KV和±2KV快速瞬變脈沖群的電平測試時，使用能產生特定波形的快速瞬變脈沖群發生器，通過耦合裝置將瞬變脈沖群注入電源線或其它信號電纜及互連電纜線中，再根據醫療設備抗擾度的符合性判據判斷設備是否符合要求

通用等級：電源端口±2 kV，信號端口±1 kV

EMC測試項目與要求 Surge

雷擊浪涌抗擾度Surge GB/T17626.5/IEC61000-4-5

自然界雷電或大功率負載開關、電力系統故障時，會產生雷擊浪涌，通過輸電線或通訊線傳送，干擾設備正常工作甚至造成損壞

標準要求對AC電源線的相對線對地施加±0.5KV, ±1KV和±2KV；相線對相線施加±0.5KV，和±1KV

測試時，通過耦合裝置將浪涌電壓注入電源線中

通用等級：線對地±1 kV，線對線±0.5 kV

EMC測試項目與要求

電壓暫降、短時中斷和電壓變化的抗擾度 GB/T17626.11/IEC61000-4-11

電源系統故障或負載激烈變化會引起供電中斷或電壓暫降。電壓暫降指電氣系統某點電壓短時間下降后又恢復正常；短時中斷指供電電壓消失一段時間（一般不超過1分鐘）

標準要求供電電源按規定作電壓暫降、短時中斷和電壓變化。測試時，用調壓變壓器和開關按規定要求進行電壓暫降和短時中斷的試驗，設備應能承受這種變化，維持正常功能或在短時變化恢復后恢復正常，試驗方法適用國家標準

通用等級：電壓暫降50%（0.5周期），短時中斷5秒后恢復

EMC測試項目與要求

傳導發射（CE）

標準：CISPR 11/EN 55011 Class B（家用）或Class A（非家用）

限值：150 kHz~30 MHz，Class B限值更嚴格（如峰值≤60 dBμV）

輻射發射（RE）

標準：CISPR 11/EN 55011 Class B（推薦）

限值：30 MHz~1 GHz，Class B限值（如3m距離下≤40 dBμV/m）

射頻輻射抗擾度

標準：IEC 61000-4-3

等級：3 V/m（80 MHz~2.7 GHz，需正常運作）

三. 醫療電動椅的EMC痛點

電磁兼容相關痛點

干擾導致設備故障

智能化，網聯化的醫療系統，醫療電動椅在復雜電磁環境中，易受到周圍設備電磁干擾。

在醫院中，周圍的醫療設備如核磁共振、高頻電刀等工作時產生的強電磁信號，可能會竄入電動椅的電子電路，導致電路中的微處理器出現誤動作，使電動椅的控制指令錯誤，出現突然加速、減速或方向失控等危險情況，嚴重影響使用者的安全和設備的正常運行

自身電磁輻射影響其他設備

醫療電動椅運行時，其內部的電機、驅動電路等會產生電磁輻射。在醫院等醫療設備密集的場所，這種電磁輻射可能干擾附近其他對電磁環境敏感的醫療設備

舉例：心電監護儀、腦電圖機等，造成這些設備監測數據不準確，影響醫生對患者病情的判斷，甚至可能引發誤診等嚴重后果

五大核心痛點與解決思路

痛點	問題描述	影響	相關測試標準	解決方案
1. 電機驅動干擾	電機啟停、PWM調速產生高頻噪聲，傳導和輻射發射易超標	干擾其他醫療設備（如監護儀），導致測試失?。–ISPR 11 Class B）	CISPR 11 EN 55011	優化PWM電路，增加RC緩沖；電機外殼屏蔽；電源線加磁環濾波
2. 電源傳導發射超標	開關電源在150kHz~30MHz頻段噪聲傳導超標，尤其是低成本非醫療級電源	無法通過CE/FCC認證，影響市場準入	IEC61000-6-4 CISPR 11	使用醫療級電源模塊；優化PCB布局；增加共模扼流圈和X/Y電容濾波
3. 抗擾度不足誤動作	在射頻輻射（3V/m）或快速瞬變脈沖（EFT）測試中，MCU或傳感器受干擾，座椅意外移動	患者安全風險（如跌落），違反IEC 60601-1-2性能判據（B/C類）	IEC61000-4-3 IEC61000-4-4	關鍵信號線屏蔽；軟件增加看門狗；選用高抗干擾MCU（如STM32系列）
4. ESD導致系統崩潰	人體接觸金屬部件（按鈕、扶手）時靜電放電（±8kV），導致系統死機或復位	用戶體驗差，潛在安全風險（如電機失控）	IEC61000-4-2 （Level 4）	接口電路加TVS二極管；非金屬外殼設計；ESD防護芯片（如USBLC6-4SC6）
5. 線纜輻射發射	電源線、電機線等長線纜成為天線，在30MHz~1GHz頻段輻射超標	RE測試失?。ㄈ绯^40dBμV/m @3m）	CISPR 11 FCC Part 15	縮短線纜長度；使用屏蔽線并良好接地；PCB布局優化高頻回路

四. 電路設計EMC的解決方案

硬件電路設計策略

接地設計

采用合理的接地方式，如單點接地、多點接地或混合接地。對于醫療電動椅的電子電路，功率較大的驅動電路部分可采用單點接地，減少接地回路中的干擾電流；而信號處理電路部分，由于對信號精度要求高，可采用多點接地，降低接地電阻，提高抗干擾能力，確保設備在復雜電磁環境下穩定運行。

屏蔽技術

使用金屬屏蔽罩對易受干擾或產生干擾的電路模塊進行屏蔽。例如，將電動椅的電機用金屬屏蔽罩包裹，阻止電機運行時產生的電磁輻射向外擴散，避免對其他電路造成干擾；同時，對敏感的信號傳輸線路采用屏蔽線，防止外界電磁干擾信號耦合到傳輸線路中，保證信號傳輸?shù)臏蚀_性。

濾波電路設計

在電源輸入輸出端以及信號傳輸線路上設置濾波電路。在電源輸入端加入低通濾波器，濾除電源線上的高頻干擾信號，保證為設備提供純凈的直流電源；在信號傳輸線路上，根據信號頻率特性設計合適的濾波器，如帶通濾波器，讓有用信號順利通過，阻擋其他頻段的干擾信號，提高電路的抗干擾性能。

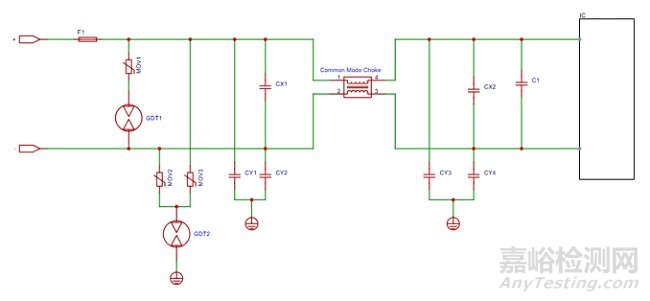

AC電源接口EMC及可靠性設計

AC 電源接口：用于連接外部220V交流輸入

型號	器件類型	使用位置	作用	封裝
2R600L	GDT	電源接口	浪涌，防雷（戶外產品，關注續流問題）	2RXXXL
14D561K/14D511K	MOV	電源接口	浪涌，防雷	14D
CMZ/CML	EMI 共模抑制器	電源接口	共模抑制	SMD

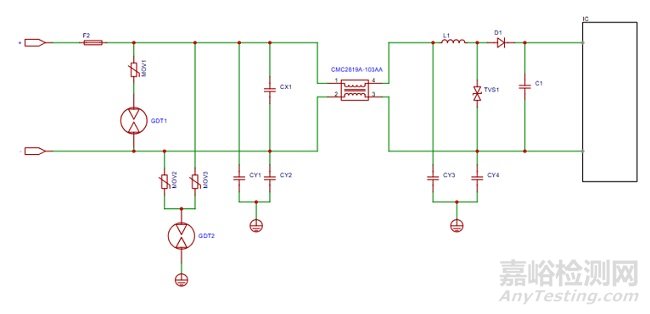

12V/24V車載電源接口EMC及可靠性設計

DC 電源接口：用于連接外部 12V/24V車載電源輸入，支持離線使用（如患者移動時）

型號	器件類型	使用位置	作用	封裝
2R600L	GDT	電源接口	浪涌，防雷（戶外產品，關注續流問題）	2RXXXL
14D561K/14D511K	MOV	電源接口	浪涌，防雷	14D
CMZ/CML	EMI 共模抑制器	電源接口	共模抑制	SMD
SMBJ24CA/SMBJ33CA	TVS	電源接口	浪涌，拋負載	SMB

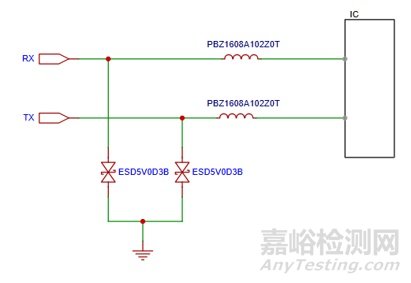

GPIO/ UART/ I2C接口EMC及熱插拔可靠性設計

GPIO 接口（通用輸入輸出）：用于連接傳感器、執行器等外設，支持自定義編程控制

型號	器件類型	使用位置	作用	封裝
ESD5V0D3B	ESD	GPIO接口	浪涌、靜電	SOD323
PBZ1608A102Z0T	磁珠	GPIO接口	消除高頻干擾	1608

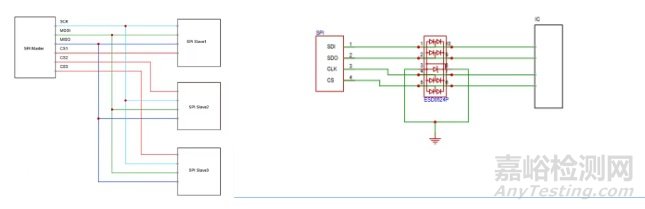

SPI接口EMC及熱插拔可靠性設計

SPI 接口：高速串行通信接口，用于連接存儲芯片、顯示屏等

型號	器件類型	使用位置	作用	封裝
ESD0524P	ESD	SPI接口	浪涌、靜電	DFN2510

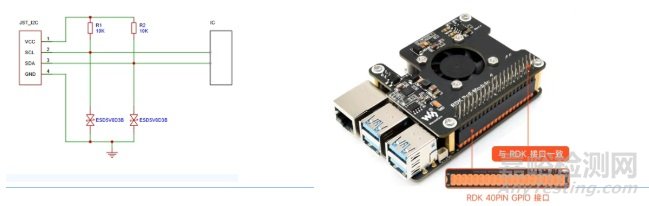

JST接口EMC及熱插拔可靠性設計

JST 接口：用于連接傳感器等設備的專用接口

型號	器件類型	使用位置	作用	封裝
ESD5V0D3B	ESD	I2C接口	浪涌、靜電	SOD323

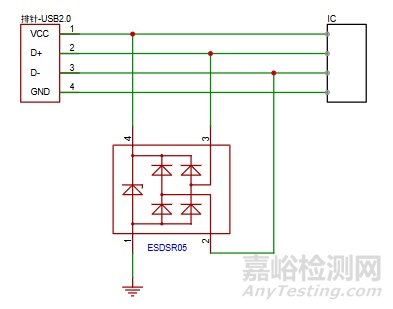

排針接口EMC及熱插拔可靠性設計

排針接口：用于插接線纜或擴展板，實現功能拓展

型號	器件類型	使用位置	作用	封裝
ESDSR05	ESD	USB接口	浪涌、靜電	SOT143

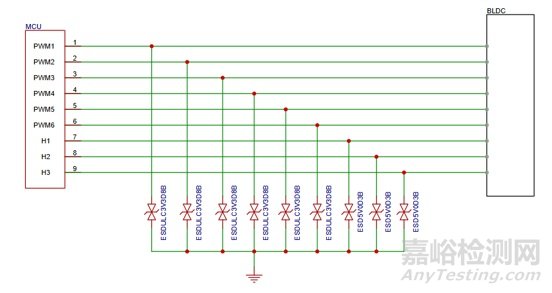

MCU驅動BLDC電機模塊

MCU接口： MCU 控制 BLDC（無刷直流電機）通常涉及多種類型的接口，常見的有 PWM 輸出接口、霍爾傳感器輸入接口等；引腳定義：MCU會輸出 6 路 PWM 信號，用于控制三相橋的上下橋臂；另外會有 3 路輸入接口接入霍爾傳感器信號，以獲取電機轉子的位置信息，實現正確的換向。

型號	器件類型	使用位置	作用	封裝
ESDULC3V3D8B	ESD	MCU接口	浪涌、靜電	SOD882
ESD5V0D3B	ESD	MCU接口	浪涌、靜電	SOD323

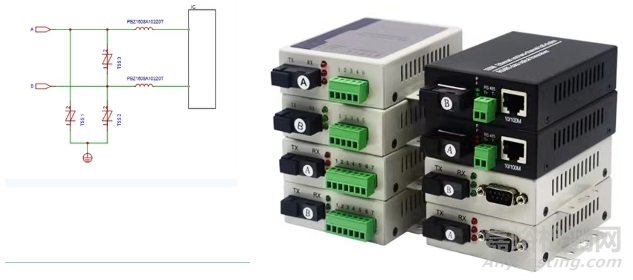

RS485接口EMC及熱插拔可靠性設計

RS485 接口: RS-485 是一種串行通信標準，可以支持多個設備通過同一條串行總線進行通信；且適用于中長距離通信，具有較好的抗干擾能力和數據傳輸穩定性

型號	器件類型	使用位置	作用	封裝
P0080SCL	TSS	RS485接口	浪涌、靜電	SMB
PBZ1608A102Z0T	磁珠	RS485接口	消除高頻干擾	1608

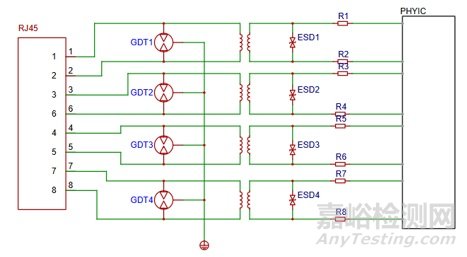

以太網接口EMC及熱插拔可靠性設計

以太網接口:支持有線網絡連接，為機器提供穩定的網絡連接，支持遠程控制和數據交互。通過以太網，機器可實時上傳工作數據至云端，接受遠程指令，實現智能化遠程操作；其傳輸速率可達1000Mbps甚至更高，滿足機器對高速、穩定數據傳輸?shù)男枨蟆?/span>

型號	器件類型	使用位置	作用	封裝
3R090L	GDT	以太網接口	浪涌	3RXXXL
ESDLC3V3D3B	ESD	以太網接口	浪涌、靜電	SOD323

軟件算法優化輔助

抗干擾編程

在軟件編程中，加入抗干擾算法例如：采用數字濾波算法對采集到的傳感器信號進行處理，去除信號中的噪聲干擾，提高信號的可靠性；在控制指令的發送和接收過程中，采用校驗和、CRC（循環冗余校驗）等方式，確保數據傳輸?shù)臏蚀_性，避免因電磁干擾導致數據錯誤，進而保證電動椅的控制精度和安全性

故障診斷與自恢復

開發故障診斷程序，實時監測電動椅電子電路的工作狀態當檢測到因電磁干擾等原因?qū)е碌漠惓Ｇ闆r時，能夠快速定位故障點，并采取相應的自恢復措施，如重新初始化電路、調整控制參數等，使設備盡快恢復正常工作，減少因故障對使用者造成的不便和危險

來源：電磁兼容之家
