導語：固態繼電器（SSR-Solid State Relay），雖以“無觸點、長壽命” 著稱，仍難逃失效風險。本文將從特性、失效機理、實例到防范，全面解析固態繼電器的 “故障密碼”。
圖1. 固態繼電器
一、固態繼電器的基本特性
固態繼電器是全電子元器件構成的無觸點開關，核心由輸入電路、隔離環節、驅動電路和輸出電路組成。輸入電路接收控制信號，通過光耦等隔離器件將電信號轉為光信號，實現輸入與輸出的電氣隔離，再經驅動電路觸發晶閘管、MOSFET 等半導體輸出元件導通或關斷。

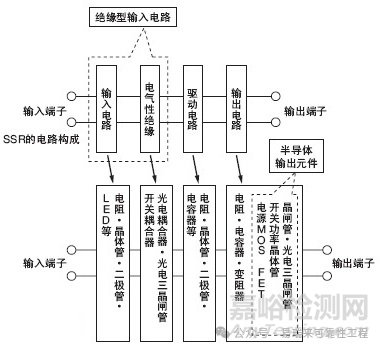

圖2. SSR的構成原理框圖

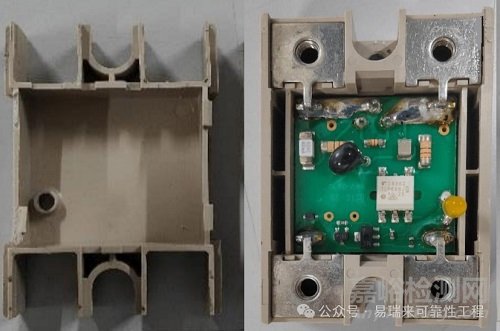

圖3. 開蓋后的SSR
與傳統機械繼電器相比，其優勢顯著：
o長壽命與高可靠性：無機械觸點磨損，據森薩塔CWA48125P 型 SSR 可靠性測試試驗顯示：在 40°C 環境下壽命試驗及理論計算 MTBF（平均故障間隔）可達 1164 萬小時（約 1328 年），60°C 時仍達 721 萬小時（約 823 年）。實際應用中，器件會受負載波動、環境腐蝕等個體因素影響，壽命通常在 10-20 年（約 87600-175200 小時）。遠超機械繼電器數千至數萬次的觸點壽命。
低噪聲與高速切換：無觸點彈跳與電弧，切換頻率可達kHz 級，且無電磁干擾，適配精密控制場景。
環境適應性強：無機械結構，耐振動、耐腐蝕，可在- 40°C 至 125°C 寬溫范圍工作，適配航天、海上平臺等嚴苛環境。
兼容性佳：輸入信號可直接與TTL、PLC 等邏輯電路對接，無需額外驅動器件。
需特別說明的是，固態繼電器（SSR） 與電磁繼電器（EMR）并非替代關系，而是互補選型：
SSR ：優勢在高頻切換、低噪聲、長壽命，但存在導通損耗（0.5-2V 壓降）和微安級漏電流，適配小電流（≤50A）、精密控制場景（如數據中心、光伏逆變器）；
EMR ：則具備零漏電流、低導通損耗（mΩ 級電阻）、故障時多為安全開路模式，且成本更低，適合大電流（≥100A）、低頻次切換（≤10 次 / 日）及安全回路（如電梯制動、緊急停車系統）。

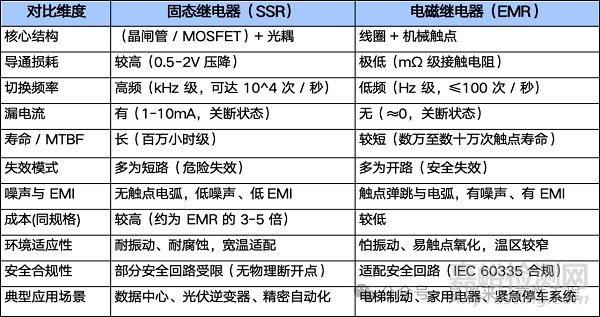

選擇使用哪種繼電器需結合負載類型、切換頻率、安全要求及成本綜合判斷。兩者對比如下表：
SSR 失效并非隨機事件，而是遵循特定物理化學規律，可分為三類核心模式：
2.1 突然失效：瞬時過應力引發的 “猝死”
由電氣、熱或機械過應力導致，不可逆且無預警，占失效總數的40% 以上。
電氣過應力失效：過電壓擊穿絕緣介質，或過電流導致熱擊穿。如光伏逆變器SSR 因雷擊產生 2500V 電壓尖峰（遠超 1500V 額定值），引發晶閘管擊穿短路。機理是強電場使絕緣材料中形成 “電樹” 通道，或過電流導致半導體結溫驟升超過耐受極限（通常為 150-175°C）。
熱過應力失效：環境高溫或散熱不良導致熱失控。森薩塔數據顯示，環境溫度從40°C 升至 60°C，MTBF 下降 38%，因溫度升高加速半導體載流子遷移，最終引發燒毀。
機械過應力失效：振動、沖擊導致內部焊點開裂或引線斷裂。港口起重機SSR 因持續振動，PCB 焊點累積應力斷裂，造成間歇失效。
2.2 退化失效：性能劣化的 “慢性死亡”
隨時間漸進劣化，占失效總數的50%，可通過監測預警。
熱疲勞失效：溫度循環使芯片、焊料、基板因熱膨脹系數（CTE）不匹配產生應力，導致焊點開裂。某軌道交通 SSR 因每日 200 次溫度循環（ΔT=80°C），1 年后出現焊點開裂，符合 Coffin-Manson 疲勞壽命模型。
電遷移失效：長期電流使金屬離子遷移，形成導電尖峰或空洞，導致接觸電阻增大。通常發生在大電流場景，如電動汽車充電樁SSR。
化學腐蝕失效：鹽霧、硫化物等環境介質侵蝕電極或焊點。海上平臺SSR 因鹽霧腐蝕，壽命僅 2 年，原因為銀電極被硫化形成絕緣層。
2.3 間歇失效：時好時壞的 “疑難雜癥”
占比約10%，診斷難度大，多由接觸不良或參數漂移導致。例如，某鋼廠起重機 SSR 因端子鎖緊缺陷，振動時接觸電阻從 5mΩ 跳變至 50mΩ，引發時斷時續的故障；高寒地區 SSR 因光耦低溫參數漂移，清晨頻繁誤觸發。
三、固態繼電器的失效分析實例
實例1：航天應用 SSR 的 “雙重失效謎案”
故障現象：某型號SSR的4路繼電器的其中1路同時出現短路與開路，無輸入信號時輸出短路，加電時輸出呈開路。
分析流程：
1）外觀檢查：啟封后無多余物搭接，排除外部污染；
2）電學測試：柵極互聯線與過孔間時通時斷，確認接觸不良；
3）微觀觀察：SEM 顯示柵極焊點焊料填充不足，浸潤不良（虛焊）；
失效機理：虛焊導致柵極無法驅動（開路），且電荷無法釋放，引發MOSFET 誤導通（短路）。

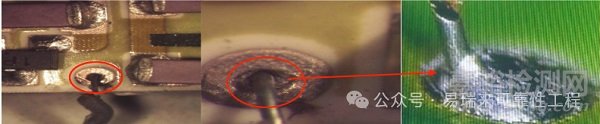

圖4. SSR內部虛焊引起的失效
改進措施：優化焊料量與回流焊工藝，增加焊點拉力測試。
實例2：光伏逆變器 SSR 的 “雷雨劫”
故障現象：雷雨季節批量擊穿，直流側短路。
分析流程：
1）參數復測：擊穿電壓僅1800V，低于額定 2000V；
2）環境排查：雷擊導致電壓尖峰達2500V，dv/dt 超標；
失效機理：過高dv/dt 通過結電容產生位移電流，觸發晶閘管誤導通。
改進措施：升級基板為AlN（介電強度提升 30%），增加 RCD 緩沖電路與 1700V MOV 瞬態抑制器，改進后 3 年無故障。
實例3：電動汽車充電樁 SSR 的 “高溫罷工”
故障現象：夏季高溫時頻繁保護停機。
分析流程：
1）溫度監測：結溫達150°C（額定 125°C）；
2）散熱檢查：散熱器積塵導致熱阻增加30%；
失效機理：散熱不良引發熱失控，觸發保護機制。
改進措施：增加防塵濾網，采用智能風扇調速，添加遠程積塵報警，故障率降低90%。
四、如何防范固態繼電器失效
4.1 設計階段：筑牢可靠性根基
絕緣防護：遵循IEC 62314:2022 標準，采用高介電強度材料（如聚酰亞胺薄膜，300kV/mm），邊緣設計場環降低電場集中；
熱設計：根據UL 508 標準（0-40°C 環境），預留 2-3 倍散熱裕量，選用 AlN 基板（熱導率是 Al?O?的 5 倍）；
應力緩沖：采用CTE 匹配的 SnAgCu+Bi 焊料，設計柔性引線減少熱應力。
4.2 選型階段：精準匹配工況
參數裕量：電壓選額定值的1.5 倍，電流選 2 倍，如 10A 阻性負載選 20A SSR；
負載適配：阻性負載選零電壓開啟型（如森薩塔CWA48125P），感性負載選過零關斷型，降低浪涌沖擊；
環境適配：海上平臺選IP68 防護、激光密封（漏率 0?? Pa?m³/s）的 SSR，高寒地區選 - 55°C 以下低溫光耦。
4.3 應用與維護：全生命周期管控
電路保護：并聯MOV 抑制過電壓，串聯 RC 電路限制 dv/dt，大電流回路加快速熔斷器；
狀態監測：集成NTC 熱敏電阻監測結溫，采用四線制測量接觸電阻（精度 0.1mΩ），記錄 1000 次歷史數據；
定期維護：每6 個月清潔散熱器，每年校準溫度傳感器，惡劣環境下檢測密封性能。
結論：固態繼電器的失效本質是“應力超過耐受極限” 或 “性能劣化累積”，熱失效與電氣過應力是主要誘因。通過 “設計階段筑牢防線、選型階段精準匹配、應用階段動態監測” 的全流程管控，可顯著提升可靠性 —— 如航天領域通過工藝優化將虛焊率降至 0.1% 以下，工業場景通過防護升級使壽命延長 5 倍。
隨著新能源、航天等高端領域?qū)煽啃砸蟮奶嵘?，集成智能監測與自適應補償?shù)腟SR 將成為主流。而掌握失效機理與防范方法，既是工程師的核心能力，更是保障系統安全的關鍵。
