本人獨自摸索了一套電磁兼容分析整改的方法，核心關鍵詞是“高頻特性、回流路徑、電壓容限”的三段論。這種方法的最大優勢是“入門快、脈絡清晰”。這套方法的核心是“回流路徑”。
高頻特性指的是任何電導通的路徑上都可以認為有一個或大或小的電感、任意兩個電不導通的金屬之間有一個或大或小的電容；

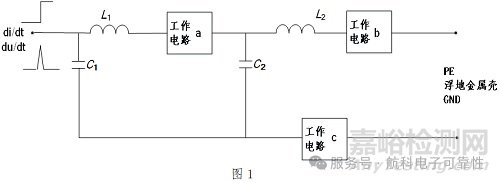

回流路徑指的是噪聲一定有個源頭（di/dt、du/dt比較大的就是源頭），最終一定要流向終點（PE大地、浮地金屬殼、電源GND），從源頭往終點流動的過程中，通過電導通流動流經電感、通過電不導通路徑流經分布電容，最終還是流向終點。但在這段路程中，瀝瀝拉拉地就會經過（或者是流進）一些敏感電路（圖1中的工作電路a b c），引起電路故障問題。
敏感電路分為模擬和數字兩種，都是有一定的允差范圍的。如5V模擬信號的允許誤差+/-1%就是50mV，數字信號的高低電平分別為接收端芯片管教的VIHmin、VILmax。噪聲流進敏感電路，引起的信號質量波動，只要沒超出模擬信號的誤差、數字信號仍然H>VIHmin、L<VILmax，那接收信號質量就沒有問題。
如上描述是這種分析方法的核心精髓。本文僅展開講解回流路徑的核心思路，這也是本方法的主干。
開局先找到源頭，確認可能的終點（有可能不止一個），然后大概描繪出源頭到終點的幾個可能路徑，以及路徑上可能存在的走線電感和分布電容路徑。然后看是哪塊電路被干擾而工作異常了。以此為被保護對象來在脈絡上確認應該可以下招數的整改點。
例如工作電路b被干擾了，噪聲傳播的路徑有兩個，分別是L1---工作電路a---L2---工作電路b，和C1--C2--L2--工作電路b。
解決方案：以路徑1分析示例：
L1---工作電路a---L2---工作電路b的噪聲通路（下面序號對應圖2中的紅色標號和虛線）
1.堵門所有噪聲都盡量不讓進來
2.阻攔讓噪聲盡可能多的走容性通路，能量和電荷是守恒的，往C1走多的了，走L2的就少了。同時④路徑上減小C2，避免走了C1通過C2又反灌回來。
3.增大C1,則1/wC1容抗減小，盡量多分流。
4.加大阻攔，逼迫噪聲盡量少的進來。
5.提前增加一個到地的低阻抗路徑，讓噪聲優先走⑧路徑，工作電路a以及后面一串上的噪聲都會減小。
6.增加另外一個到地的低阻抗路徑，讓噪聲優先走⑨路徑，工作電路b上的噪聲也會減小。
7.增加另外一個到地的低阻抗路徑，噪聲走工作電路c的阻力會稍大些，低阻抗道通優先走⑩路徑，按①③⑦⑩路徑走的通暢了，①②⑤⑥工作電路b到地的通路上走的自然就少了。
所有噪聲流通的路徑上，措施總結起來就是四種，阻攔（用電感）、旁路（用電容）、吸收（磁珠磁環吸收）、變路徑（改變接地位置，通過接地位置改變改變流通路徑，圖2中的⑧⑨⑩就屬于這種）
對回流路徑的分析，是確認整改落腳點的方法。
