合金化熱鍍鋅鍍層鋼板具有環保、輕量化、可成型、可涂裝、耐腐蝕、可焊性良好等優點，在家電及汽車工業領域應用廣泛。隨著熱鍍鋅技術的發展，生產者對鍍鋅板表面質量的要求也越來越嚴格，首先要做到鍍鋅板表面無缺陷，否則涂漆后鍍鋅層會出現表面缺陷。由于要求鍍鋅層表面平坦，且涂漆后的漆膜光亮，即所謂具有高的鮮映性，因此生產無缺陷鍍層的汽車外板仍然是一件難度較大的工作。合金化熱鍍鋅鋼板是帶鋼出鋅鍋后進入合金化爐，在450~550℃的合金化溫度下，發生鐵鋅擴散反應而成的。當帶鋼表面存在缺陷會對鐵鋅擴散反應產生影響，導致缺陷被放大，因此鋅鐵合金熱鍍鋅鋼板對表面質量的要求會更高。
近年來，針對合金化熱鍍鋅條紋缺陷的研究不多，其中崔磊利用光學顯微鏡、掃描電鏡（SEM）及能譜儀等設備對該類缺陷進行分析，發現條紋缺陷對應的基板組織存在未完全回復再結晶的軋制態組織，并對軋制態組織形成條紋缺陷機制進行了剖析。研究人員在此基礎上采用一系列理化檢驗方法對條紋缺陷的形成原因進行深入分析，并提出改進措施，以避免該類問題再次發生。
01理化檢驗
1.1 宏觀觀察

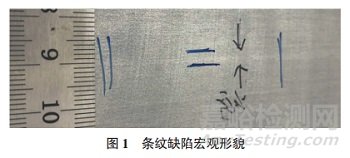

條紋缺陷宏觀形貌如圖1所示。由圖1可知：條紋缺陷沿軋制方向下表面?zhèn)鲃觽?cè)間斷性出現，打磨前后條紋發白、發亮，寬度約為1~2mm。
1.2 化學成分分析
合金化熱鍍鋅無間隙原子（IF）鋼條紋缺陷樣板基板的化學成分如表1所示。
1.3 掃描電鏡分析

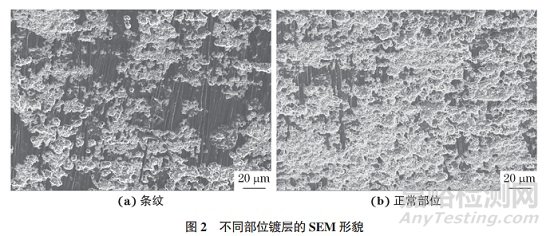

打磨后條紋和正常部位鍍層的SEM 形貌如圖2所示。由圖2可知：條紋處表面鍍層打磨痕跡較多，原始鍍層形貌較少，原鍍層“火山口”形貌保留較少、更加平整、鍍層合金化更充分；正常表面與條紋相反，鍍層打磨痕跡較少，原始鍍層及其表面“火山口”形貌保留較多。由此可見，條紋缺陷產生的原因是條紋處不同鍍層形貌導致宏觀光線反射差異。

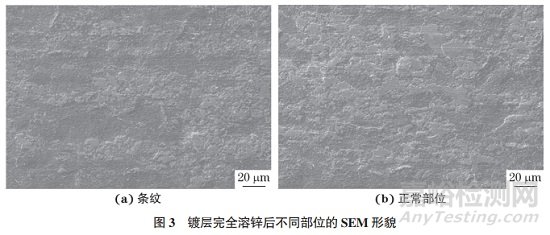

使用加入緩蝕劑的17%（體積分數）稀鹽酸溶液對標記好的缺陷部位進行溶鋅處理，鍍層完全溶鋅后不同部位的SEM形貌如圖3所示。由圖3可知：條紋處基板表面的“平臺”較少，表明該區域鋅、鐵元素擴散較充分，正常部位基板表面的“平臺”較多，表明該區域鋅、鐵元素擴散不充分，該現象與鍍層差異相對應。

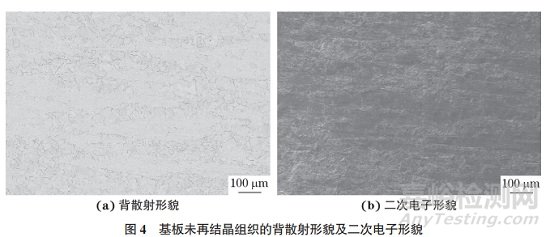

基板未再結晶組織的背散射形貌及二次電子形貌如圖4所示。由圖4可知：未再結晶的晶粒對應表面幾乎沒有“平臺”，表明該區域鋅、鐵元素擴散較充分。
1.4 金相檢驗

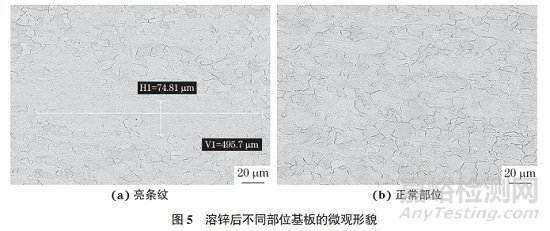

溶鋅后不同部位基板的微觀形貌如圖5所示。由圖5可知：條紋部位基板存在多處“異常晶粒”，晶粒沿軋向呈長軸狀，測量其中典型晶粒的長度為495.7μm，寬度為74.8μm，長寬比符合5∶1的特征，判斷其為沒有完全回復再結晶的軋制態晶粒，條紋部位基板可見3~6個未再結晶的晶粒，個別晶粒長度最大可達700μm，而暗條紋處基板表面未發現未再結晶組織，均為已回復再結晶的等軸狀細晶粒。
不同部位基板沿軋向截面的微觀形貌如圖6所示。由圖6可知：正常部位均為已回復的等軸狀組織，而條紋處表層存在一層未再結晶組織，該組織僅有1~3個晶粒厚度，厚度為10~20μm。該鋼條紋缺陷的產生原因為表層組織在退火過程中回復再結晶受到抑制。
02現場排查
現場調查發現，生產該批次合金化熱鍍鋅IF鋼缺陷材料時，清洗段電導率存在明顯異常，排查發現為熱水刷洗槽出口擠干輥傳動側擠干輥的擠干效果欠佳，堿洗脫脂后脫脂劑被帶入電解槽，殘留的脫脂劑影響了帶鋼的退火回復再結晶過程，在鍍鋅合金化后鋼板表面出現條紋缺陷。
03綜合分析

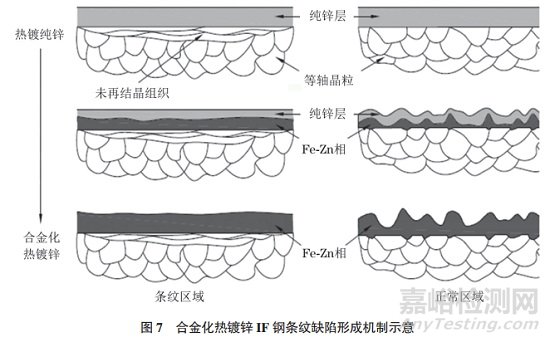

合金化熱鍍鋅IF鋼條紋缺陷形成機制如圖7所示。IF鋼也稱超低碳鋼，正常情況下，IF鋼晶界不存在C、N等間隙原子，晶界上Zn、Fe原子擴散速率快，晶界處鋅鐵擴散反應速率較晶粒內更快，因此會在鍍層表面反應形成充分和不充分的區域，其中鍍層擴散不充分區域即形成鍍層“火山口”形貌。然而，在基板表層存在未結晶組織的異常情況下，該未再結晶組織仍呈軋制態形貌，晶粒和晶界處保留了加工硬化特征，導致內部釘扎位錯較正常回復再結晶組織多，加快了晶粒內的鋅、鐵元素擴散速率和Fe-Zn相的平均生長速率，因此總體未再結晶組織表面鋅鐵合金鍍層的“火山口”形貌會比正常等軸晶更少，經過平整后，不同的鍍層形貌對光的反射有不同的影響，最終導致條紋痕跡與正常區域出現色差。
IF鋼在酸軋后鍍鋅退火前，在清洗段經過噴淋、堿洗、刷洗、擠干、電解、刷洗、漂洗、烘干等過程，其中堿洗主要使用含有NaOH、NaCO3等成分的脫脂劑，由于設備異常，在經過清洗段堿洗漂洗后的鋼板表面殘留少量脫脂劑，在退火爐內升溫加熱過程中，脫脂劑內的某些元素抑制了帶鋼表層組織的再結晶，因此退火后的帶鋼表層仍保留了一層沿軋向拉長的、長寬比約為5∶1的未再結晶組織。
04結語及建議
（1）合金化熱鍍鋅IF鋼表面條紋缺陷產生的原因是：清洗段生產過程中，鋼板表面存在殘留脫脂劑，導致該鍍層基板表面存在未再結晶組織，鍍層表面形貌差異引起了宏觀光線反射差異，最終導致鋼板表面產生條紋缺陷。
（2）合金化熱鍍鋅IF鋼基板存在未再結晶組織時，會使該區域晶粒內的鋅、鐵元素擴散速率和Fe-Zn相的平均生長速率比正常等軸晶區域更快，導致局部鋅鐵合金鍍層的“火山口”形貌比正常等軸晶更少，鍍層更平整。
（3）建議加強脫脂后的清洗，減少脫脂劑殘留，以避免產生條紋缺陷。
