貝氏體轉變是過冷奧氏體在珠光體轉變溫度以下、馬氏體轉變溫度以上發生的擴散、共格轉變，一般來說貝氏體轉變形成的下貝氏體組織通常具備良好的綜合力學性能，能夠顯著改善合金鋼馬氏體轉變過程中材料塑韌性降低的問題。貝氏體轉變一般需要一定的孕育期，此時C元素將在奧氏體內進行擴散，從而引起奧氏體內C元素發生濃度起伏，為貝氏體形核提供驅動力。
在熱處理過程中，貝氏體轉變時間決定著等溫淬火后組織中各相的含量，對宏觀力學性能及沖擊性能產生顯著影響，貝氏體轉變時間較短則貝氏體轉變不充分。張禹研究了等溫淬火時間對51CrMnV彈簧鋼貝氏體轉變程度的影響，發現較短的轉變時間將導致未完全轉變的貝氏體在冷卻后轉變成大量的馬氏體，降低材料的沖擊性能。劉笑笑研究發現，40CrNiMo高強鋼中貝氏體的體積分?jǐn)?shù)隨著等溫時間的延長逐漸增加，貝氏體相變大部分在3h內完成。
30CrMnSiNi2A超高強度鋼是航空航天重要的結構鋼，在30CrMnSiA結構鋼基礎上添加一定量的Ni元素，用來提高淬透性和強韌性，生產成本和制造費用相對較低。其微觀組織一般以回火馬氏體或下貝氏體組織為主，在保證高強度的同時具有一定的強韌性。本試驗以30CrMnSiNi2A高強度鋼為研究對象，研究轉變時間對其組織和力學性能的影響規律，明確30CrMnSiNi2A結構鋼在等溫轉變過程中的強韌化機理，對后續制定正確的熱處理工藝及其應用具有重要意義。
1 試驗材料與方法

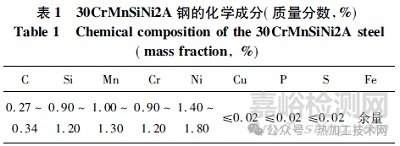

30CrMnSiNi2A高強鋼屬于Cr-Mn-Si-Ni系合金結構鋼，其化學成分如表1所示。
30CrMnSiNiA高強鋼貝氏體轉變過程主要通過鹽浴爐和硝石槽進行，首先將30CrMnSiNi2A鋼加熱至900℃并保溫一定時間，使其完全奧氏體化后，迅速轉移至硝石槽中進行貝氏體等溫轉變，等溫溫度為320℃，等溫時間分別為1、3、5、10、30、60和90min，然后取出試樣進行空冷，試驗方案如圖1所示。貝氏體轉變結束后進行性能檢測和組織及斷口形貌觀察。

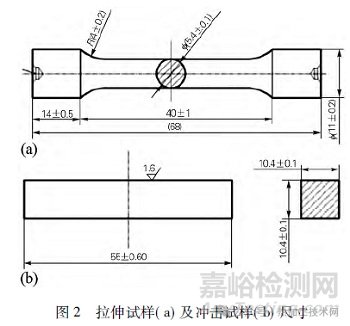

力學性能檢測采用萬能拉力試驗機按GB/T 228.1—2021《金屬材料拉伸試驗第1部分：室溫試驗方法》進行，試樣尺寸如圖2(a) 所示；沖擊性能檢測采用沖擊試驗機按GB/T 229—2020《金屬材料夏比擺錘沖擊試驗方法》進行，試樣尺寸如圖2(b) 所示。
從性能測試試樣上切取5mm×5mm金相試樣，依次用150、600、1000和2000 號砂紙打磨檢測部位，直至表面無任何劃痕，通過機械拋光方法使檢測部位呈現鏡面后，立即用水沖洗打磨部位，使用4%硝酸酒精腐蝕液腐蝕晶界，并采用無水乙醇超聲洗凈后，利用金相顯微鏡觀察顯微組織。斷口形貌使用場發射掃描電鏡(SEM) 觀察。
2 試驗結果及分析
2.1 組織
等溫淬火過程中貝氏體轉變一般可劃分為3個階段：貝氏體形核孕育階段、貝氏體快速轉變階段及碳化物析出階段。等溫淬火時間決定著30CrMnSiNi2A鋼中貝氏體轉變量、馬氏體轉變量及碳化物析出量。圖3展示了30CrMnSiNi2A鋼在320℃等溫1～90min過程中的微觀組織變化情況。
由圖3(a)可見，等溫1min后，30CrMnSiNi2A鋼微觀組織以板條馬氏體和殘留奧氏體為主，大部分貝氏體轉變處于形核孕育期。利用JMatpro計算出30CrMnSiNi2A鋼的Ms點約為318℃，Ni 元素加入使30CrMnSiNi2A鋼淬透性顯著增加，在320℃等溫及隨后冷卻過程中部分過冷奧氏體向馬氏體轉變，形成了馬氏體組織，此時組織中殘留奧氏體相對較多，板條馬氏體以一定角度從過冷奧氏體中析出。隨著等溫時間延長，組織中逐漸出現針狀下貝氏體，與馬氏體相互交錯，使組織中的位錯密度有所上升，如圖3( b～d) 所示。貝氏體的出現一定程度上降低了合金的強度，但沖擊性能則顯著增加。在320 ℃下持續保溫，合金中的奧氏體在相變自由能的驅動下進入貝氏體快速轉變階段，貝氏體體積分?jǐn)?shù)不斷增加，直至奧氏體含碳量增加至T0線( 指某一溫度下過冷奧氏體吉布斯自由能與鐵素體吉布斯自由能相等時，過冷奧氏體中含碳量)所對應的含量時，貝氏體轉變停止，合金中未轉變的過冷奧氏體在后續冷卻過程中便形成塊狀的殘留奧氏體和馬氏體。此時合金的組織以下貝氏體為主，同時含有少量馬氏體和殘留奧氏體，力學性能趨于穩定，如圖3(e～g) 所示。

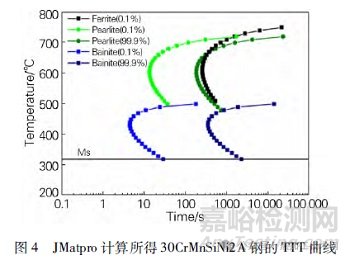

為確定30CrMnSiNi2A高強鋼貝氏體轉變的孕育期，采用JMatpro軟件依據表1所示的化學成分計算合金的等溫轉變曲線，如圖4所示，發現當?shù)葴販囟葹?20 ℃時，3CrMnSiNi2A高強鋼貝氏體轉變?cè)杏诩s為30s，合金中馬氏體組織占主導，合金性能硬而脆，如圖3(a) 所示。隨著等溫過程的進行，在1100s左右，組織中貝氏體的體積分?jǐn)?shù)將達到99.9%以上，合金組織以下貝氏體為主，合金綜合性能得到明顯提升，如圖3(e) 所示。孕育期隨著等溫溫度的升高呈現出先減小后增加的趨勢，但在實際生產過程中受化學成分、溫度場梯度等多因素影響，貝氏體轉變過程與TTT曲線存在差異。
2.2 力學性能

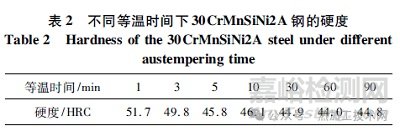

30CrMnSiNi2A鋼在320℃等溫1～90min后的硬度如表2所示，可見隨著等溫過程的進行，30CrMnSiNi2A 鋼的硬度由1min時的51.7HRC快速降低至44.9 HRC，之后逐步趨于穩定。等溫時間較短時，組織以板條馬氏體為主，合金硬度相對較高，隨著等溫過程的持續，下貝氏體含量增加，硬度進一步下降。繼續延長等溫時間，貝氏體轉變完全，使組織趨于穩定并導致硬度逐步趨于穩定。

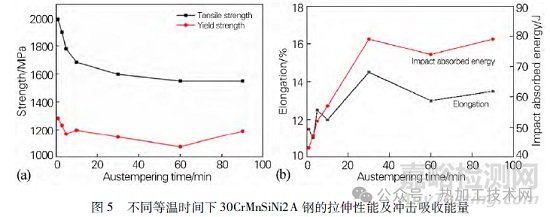

圖5為30CrMnSiNi2A鋼在320℃等溫1～90min后的性能檢測結果，發現隨著等溫過程的持續，抗拉強度快速由1987MPa 降低至1597MPa并趨于穩定，沖擊吸收能量逐漸由43J升高至79J并趨于穩定。這主要是因?yàn)殚L(zhǎng)時間的等溫過程使貝氏體轉變更加充分，貝氏體體積分?jǐn)?shù)逐漸增加，馬氏體體積分?jǐn)?shù)減少，導致合金強度降低。等溫轉變過程較短時，合金內殘留的不穩定塊狀?yuàn)W氏體極易形成脆性馬氏體，增加材料強度的同時會造成較為嚴重的應力集中，從而降低材料的韌塑性。在貝氏體相變驅動力作用下，在一定時間內30CrMnSiNi2A鋼過冷奧氏體完全轉變?yōu)橄仑愂象w組織，使得合金拉伸性能和沖擊性能趨于穩定。
2.3 斷口形貌
圖6為320℃等溫1~90min后，30CrMnSiNi2A鋼的沖擊斷口形貌。從圖6可以看出，30CrMnSiNi2A鋼等溫后沖擊斷口包含韌窩和準解理刻面，為典型的韌脆混合斷裂。韌窩是外力作用下，微孔分離時殘留的微觀痕跡，是韌性斷裂的典型特征，形貌中韌窩較小且淺。在等溫過程中殘留的過冷奧氏體在外力沖擊下斷裂后，形成了準解理刻面，為典型的脆性斷裂。
從圖6還可見，隨著等溫時間的延長，韌窩深度有所增加，這表明合金的沖擊性能上升，如圖6(a～e) 所示。
隨著等溫時間繼續延長，微觀組織趨于穩定，韌窩數量和深度未發生明顯變化，沖擊性能趨于穩定。另一方面，由于貝氏體轉變的不充分性，組織中存在殘留奧氏體，導致脆性斷裂一直存在，因此斷口形貌出現準解理刻面。當?shù)葴貢r(shí)間較短時，殘留奧氏體數量相對較多，斷口形貌中準解理刻面數量較多且大，分布較為分散，此時脆性斷裂占主導，如圖6 (a) 所示。當?shù)葴貢r(shí)間持續至30min時，奧氏體在冷卻過程中相變較為充分，殘留奧氏體數量相對較少，斷口形貌中準解理刻面較小，此時韌性斷裂占主導，合金沖擊吸收能量高達79J，缺口敏感性較低，如圖6(e) 所示。隨著等溫過程的繼續進行，微觀組織趨于穩定，合金的斷口形貌幾乎不再發生明顯變化，形成以韌性斷裂為主的韌脆混合斷裂模式，如圖6(f，g) 所示。
3 結論
1) 隨著等溫時間的延長，30CrMnSiNi2A鋼中板條貝氏體組織逐漸增加，殘留奧氏體逐漸減少，等溫30 min 及以上時，貝氏體轉變較為充分，組織趨于穩定，組織以下貝氏體為主，同時含少量馬氏體和殘留奧氏體。
2) 隨著等溫時間的延長，30CrMnSiNi2A鋼性能趨于穩定，當?shù)葴貢r(shí)間為30min及以上時，抗拉強度、沖擊吸收能量和硬度分別穩定在約1597MPa、79J和44.9HＲC。斷裂模式為韌脆混合斷裂。
