中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

許多人認(rèn)為車規(guī)（AEC-Q100）和工規(guī)（JEDEC）的區(qū)別僅僅在于測試的樣本數(shù)量和持續(xù)時間。然而，這種理解過于片面。AEC-Q100并非簡單地在JEDEC標(biāo)準(zhǔn)上“加碼”，它代表了一套基于失效物理學(xué)、面向零缺陷和極端環(huán)境的完整質(zhì)量哲學(xué)。本文將深入剖析兩者在設(shè)計理念、測試項目、判定標(biāo)準(zhǔn)和統(tǒng)計學(xué)基礎(chǔ)上的本質(zhì)差異。

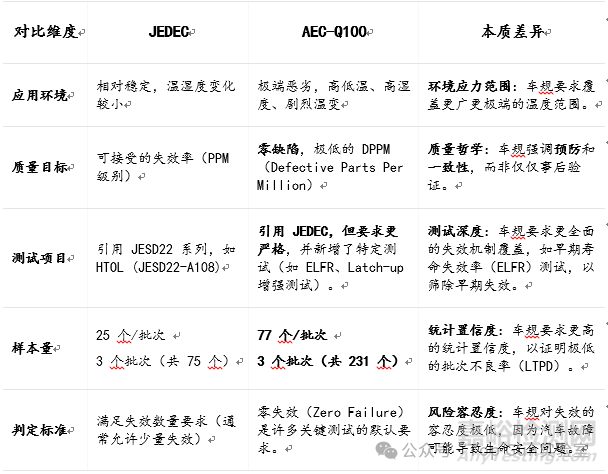

1. AEC-Q100與JEDEC：哲學(xué)與應(yīng)用的差異



    JEDEC（Joint Electron Device Engineering Council）標(biāo)準(zhǔn)，如 JESD47，是半導(dǎo)體行業(yè)通用的產(chǎn)品鑒定標(biāo)準(zhǔn)，主要服務(wù)于商業(yè)和工業(yè)應(yīng)用。它的目標(biāo)是證明產(chǎn)品在“正常”使用條件下具有“可接受”的可靠性。



    而AEC-Q100（Automotive Electronics Council-Q100）則專為汽車應(yīng)用而生。汽車電子面臨著極端的溫度循環(huán)、濕度、振動以及長達(dá)15年的生命周期要求。因此，AEC-Q100的核心哲學(xué)是：基于失效機(jī)制的驗證（Failure Mechanism Based Stress Test），并追求零缺陷（Zero Defect）。





2. 測試項目與方法的關(guān)聯(lián)性：繼承與超越



    AEC-Q100 的測試項目（如 HTOL、TC、HAST）大量引用了JEDEC的JESD22系列標(biāo)準(zhǔn)作為測試方法的基礎(chǔ)。例如：



高溫工作壽命 (HTOL)：AEC-Q100引用JESD22-A108。



溫度循環(huán) (TC)：AEC-Q100引用JESD22-A104。



高加速溫濕偏壓 (HAST)：AEC-Q100引用JESD22-A110。



超越之處在于：



測試條件（Stress Level）：AEC-Q100要求更高的測試溫度（如HTOL達(dá)到150°C或更高）和更寬的溫度循環(huán)范圍（如Grade 0要求-40°C~150°C的循環(huán)）。



樣本量（Sample Size）：AEC-Q100要求更高的樣本量（77vs25），以達(dá)到更高的統(tǒng)計置信度。



早期壽命失效率（ELFR）：AEC-Q100強(qiáng)制要求進(jìn)行ELFR測試，以確保產(chǎn)品在早期使用階段的可靠性，這是JEDEC標(biāo)準(zhǔn)中通常不強(qiáng)制要求的。



3. 可靠性測試的底層邏輯：失效模型與等效壽命

    可靠性測試的底層邏輯是基于JEP122H（JEDEC Publication 122H）中定義的失效物理學(xué)模型。

    這些模型通過加速因子（AF）將實驗室的短期測試時間轉(zhuǎn)化為長期的市場使用壽命。



以下是三大核心加速模型：



3.1 Arrhenius 模型（溫度加速）

該模型用于描述由熱激活引起的失效機(jī)制（如HTOL），是計算等效壽命最常用的模型。

AF = exp[ (Ea / k) * ( (1 / T_use) - (1 / T_stress) ) ]

參數(shù)說明：

AF：加速因子。

Ea：失效機(jī)制的激活能（Activation Energy），單位eV。

k：玻爾茲曼常數(shù)，約 8.617*10^-5eV/K。

T_use：使用溫度（單位：開爾文K）。

T_stress：測試溫度（單位：開爾文K）。

3.2 Peck 模型（溫濕度加速）

該模型用于描述由濕氣和溫度共同作用引起的失效機(jī)制（如 HAST/THB）。

AF = (RH_stress / RH_use)ⁿ * exp[ (Ea / k) * ( (1 / T_use) - (1 / T_stress) ) ]

參數(shù)說明：

RH_stress / RH_use：測試/使用環(huán)境的相對濕度。

n：濕度加速因子（通常取2.5至4）。

其他參數(shù)同Arrhenius模型。

3.3 Coffin-Manson 模型（熱機(jī)械疲勞加速）

該模型用于描述由溫度循環(huán)引起的機(jī)械疲勞失效（如 TC）。

AF = ( (Delta T_stress) / (Delta T_use) )^m * ( f_stress / f_use )^p

參數(shù)說明：

Delta T_stress / Delta T_use：測試/使用環(huán)境的溫差范圍。

f_stress / f_use：測試/使用環(huán)境的循環(huán)頻率。

m：溫差加速指數(shù)（通常取1.8至3.0）。

p：頻率加速指數(shù)（通常取0.33至0.5）。



4. 抽樣樣本量的底層邏輯：統(tǒng)計學(xué)保障



    車規(guī)之所以要求77個樣本，其底層邏輯是基于LTPD（Lot Tolerance Percent Defective，批次允許的不良率） 抽樣計劃的統(tǒng)計學(xué)原理。

    目標(biāo)： 在90%的統(tǒng)計置信度（CL=90%）下，證明批次的不良率p小于某個限值。

對于零失效的抽樣方案，樣本量n、不良率p和置信度CL滿足以下關(guān)系：

CL = 1 - (1-p)ⁿ

當(dāng)n=77且CL=90%時，可推導(dǎo)出p≈3.02%。



結(jié)論：77個樣本的意義在于，如果測試結(jié)果為零失效，則有90%的把握斷定該批次產(chǎn)品的潛在不良率低于3.02%。

    而AEC-Q100要求3個批次77個樣本（總計231個） 的方案，在總計零失效的情況下，可以將LTPD目標(biāo)進(jìn)一步提高到1%左右。這種對統(tǒng)計置信度和低不良率的追求，正是車規(guī)對質(zhì)量一致性的最高保障。



總結(jié)

    車規(guī)AEC-Q100與工規(guī)JEDEC的差異，是風(fēng)險容忍度和環(huán)境適應(yīng)性的差異。AEC-Q100在JEDEC的測試方法基礎(chǔ)上，通過提高應(yīng)力、增加樣本量、強(qiáng)制零缺陷判定以及引入ELFR等特定測試，構(gòu)建了一套更嚴(yán)苛、更全面的質(zhì)量體系，以確保半導(dǎo)體器件在汽車這一高風(fēng)險應(yīng)用場景下的長期可靠性和零缺陷目標(biāo)。
