P92耐熱鋼具有較高的高溫持久強度，良好的耐腐蝕性能和導熱性能，廣泛用于制造超超臨界機組的主蒸汽管道、再熱蒸汽管道等設備。P92耐熱鋼是基于P91鋼優化改進后的產品，具有比P91鋼更高的持久蠕變強度。然而，在服役過程中，耐熱鋼管道長期經受高溫和高壓等苛刻條件的作用，其組織和性能會發生不同程度的老化和退化，如析出相(M23C6相、Laves相、MX相等) 的析出與粗化、板條的寬化，以及位錯的回復與湮滅等，從而影響機組的安全運行。其中析出相的析出與粗化是P92鋼服役過程中微觀結構最顯著的變化，同時也是對P92鋼力學性能影響最大的因素。
為保障機組的安全運行，通常需定期或按需開展取樣試驗，以獲取P92鋼材料部件的服役性能，評估材料的老化狀況。而常規的取樣試驗存在破壞試驗材料、試驗周期長、成本高等問題，此外，停機取樣還會顯著影響電廠的經濟效益。因此，開發適用于P92鋼服役性能測試的無損檢測技術是業界研究的熱點。磁巴克豪森噪聲（MBN）檢測技術屬于電磁無損檢測技術，具有對材料微觀缺陷、微結構及應力狀態敏感的特點，是潛在的適用于鐵磁材料老化狀態評估的無損檢測技術。此外MBN檢測技術還具有測試便捷、成本低、易實現在線監測等特性，目前在金屬表面熱處理損傷、疲勞損傷、殘余應力檢測等領域已有應用案例。P92鋼屬于鐵磁性材料，因此采用MBN檢測技術評估P92耐熱鋼的老化狀態有望成為一種新的方法和途徑。研究人員以實際超超臨界機組不同服役狀態的主蒸汽管道P92鋼為研究對象，使用MBN檢測儀系統地研究不同服役狀態下P92鋼的MBN信號變化規律，探索MBN信號與析出相和力學性能之間的影響機制，為P92鋼老化狀態的MBN檢測技術提供理論支持。
1 試驗材料與方法
1.1 試驗材料
試驗材料為P92耐熱鋼，供貨態熱處理工藝為1060℃正火，隨后在760℃高溫回火。材料取自某2007年投產的超超臨界機組主蒸汽管道，該部件的實際運行溫度為605°C，運行壓力為26.15MPa。

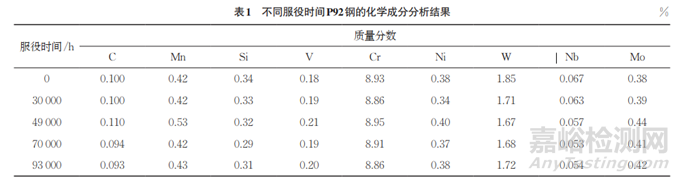

除了初始狀態外，分別選取服役時間為30000，49000，70000，93000h的材料，其化學成分如表1所示。
1.2 MBN信號檢測

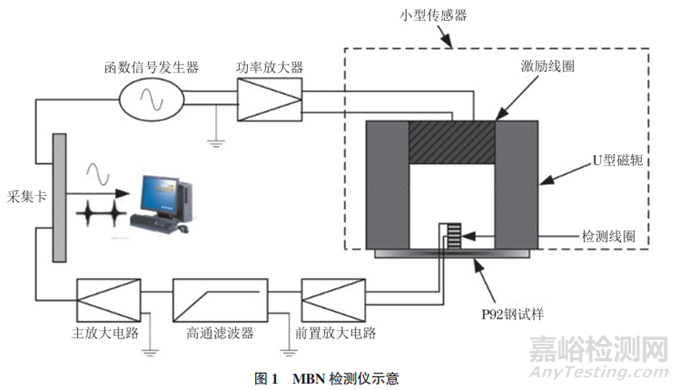

采用自主開發的MBN信號檢測儀對P92耐熱鋼進行MBN信號測試。測試試樣取自高溫拉伸試樣的夾持端。MBN檢測儀的硬件包括信號發生器、檢測線圈、調理電路等（見圖1）。試驗設定的激勵電壓幅值和頻率分別為2V和8Hz，并分別提取MBN信號常用的兩個特征值，即均方根（RMS）和峰峰值（Vp-p），對試樣進行表征。
1.3 微觀結構觀察和高溫拉伸測試
采用線切割的方式將不同服役狀態的P92鋼加工成尺寸為（長度×寬度×厚度）10mm×10mm× 3mm的薄片試樣，試樣經砂紙打磨后采用高氯酸乙醇溶液進行電解拋光。使用光學顯微鏡和背散射電子顯微鏡（BSE）對拋光后的試樣進行觀察。
采用線切割的方式在不同服役狀態下P92鋼的截面切取直徑為10mm的圓形標準拉伸試樣，依據GB/T 228.2—2015《金屬材料 拉伸試驗 第2部分：高溫試驗方法》，用萬能材料試驗機對試樣進行610℃高溫拉伸試驗。
2 試驗結果

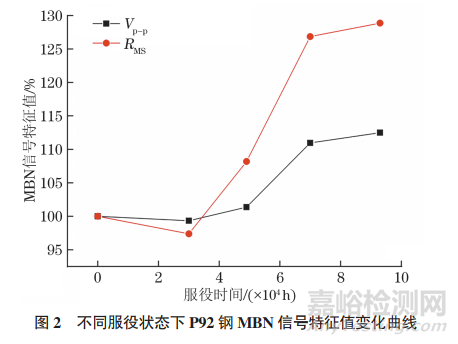

圖2為不同服役狀態下P92鋼MBN信號特征值變化曲線，MBN信號特征值以初始態為基準（100%）進行歸一化處理。由圖2可知：P92鋼服役過程中MBN信號特征值RMS和Vp-p變化趨勢基本一致，在服役30000h時，RMS和Vp-p略有降低，之后隨著服役時間的延長而快速增大，RMS和Vp-p總體呈升高的趨勢。

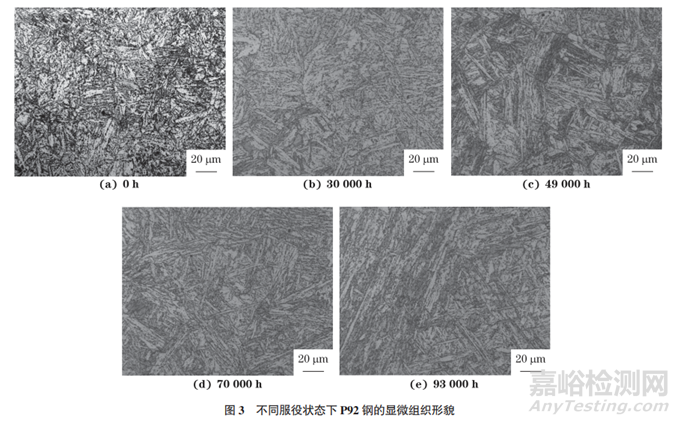

圖3為不同服役狀態下P92鋼的顯微組織形貌。由圖3可知：P92鋼原始組織為典型的回火馬氏體，在原奧氏體晶界、馬氏體板條界面和馬氏體板條內可觀察到彌散分布的顆粒；隨著服役時間的延長，P92鋼的基體組織并未發生顯著變化，仍為回火馬氏體，但是在原奧氏體晶界、馬氏體板條邊界等界面上，析出相出現了顯著的粗化現象，析出相逐漸增多。

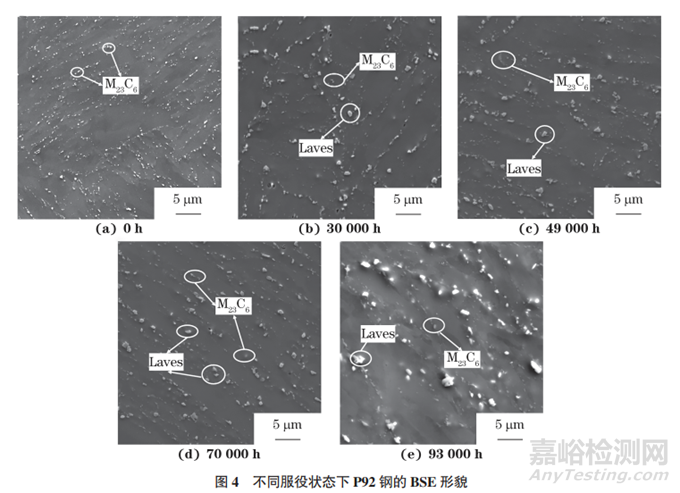

圖4為不同服役狀態下P92 鋼的BSE 形貌。由圖4可知：隨著服役時間的延長，P92鋼中的析出相除了原有的M23C6相和MX相外，還出現了Laves相，其中MX相尺寸較小，約為50nm，遠小于M23C6相和Laves相的尺寸，且在服役過程中MX相尺寸穩定，對材料的性能影響較小；P92鋼中M23C6相的主要成分為Cr23C6，呈灰色，而Laves相的主要成分為Fe2W，W元素的原子序數遠大于Cr 元素，因此Laves相的亮度較M23C6相高，呈白色；初始態下P92鋼基體中未見析出相，而在晶界或板條界等位錯界面上存在大量的M23C6相，但未觀察到白色的Laves相；隨著服役時間的延長，P92鋼晶界等位錯界面上除了存在灰色的M23C6相外，還存在亮白色的Laves相，位錯界面上的Laves相比例明顯高于M23C6 相，且M23C6相和Laves相都發生了顯著的粗化。
圖5為不同服役狀態下P92鋼Laves相尺寸統計結果。由圖5可知：隨著服役時間的延長，Laves相平均尺寸由270nm增加至370nm。

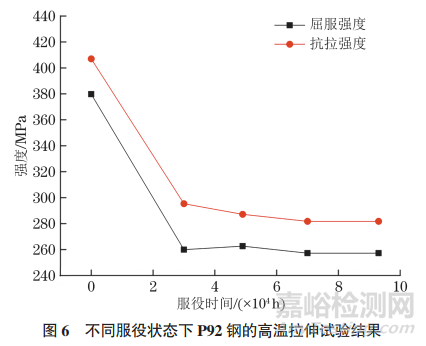

圖6為不同服役狀態下P92鋼的高溫拉伸試驗結果。由圖6可知：在高溫條件下，P92鋼的抗拉強度隨著服役時間的延長而降低，初始態至30000h階段，拉伸性能顯著下降，之后緩慢下降。
3 綜合分析
鐵磁材料內部由無數磁疇組成，在外加磁場的作用下，材料通過磁疇壁的移動完成磁化。而磁疇壁位移是不連續的，此時如將檢測線圈置于鐵磁材料表面，則會接收到一定功率譜分布的微弱噪聲電信號，即為MBN信號。材料內部的晶體缺陷與磁疇壁存在強烈的交互作用，將影響MBN信號的強弱。因此，在P92鋼服役過程中，MBN信號的變化與其微觀結構演化存在關聯性。
在P92鋼服役過程中，MBN信號特征值總體呈升高趨勢，該結果與文獻報道一致。初始態至30000h時，MBN信號特征值基本保持不變，甚至略有降低，隨著服役時間的延長，MBN信號特征值快速升高，服役至93000h時，RMS和Vp-p 分別較初始態升高約30%和13%。表明MBN信號對P92鋼服役過程的狀態變化非常敏感，且RMS和Vp-p是更為靈敏的特征值。
析出相強化是P92鋼的主要強化機制之一。服役過程中，微觀結構最顯著的變化表現為析出相的析出與粗化，該變化對P92鋼的力學性能影響較大。P92鋼初始態基體組織為典型的回火馬氏體，同時析出相在界面上彌散分布。隨著服役時間的延長，其基體組織并未發生顯著變化，但析出相明顯發生析出和粗化。P92鋼的晶界或板條界在服役至30000h時出現了Laves相，且隨著服役時間的延長，Laves相快速長大粗化，服役至93000h 時，位錯界面上的Laves相比例明顯高于原本就存在的M23C6相。

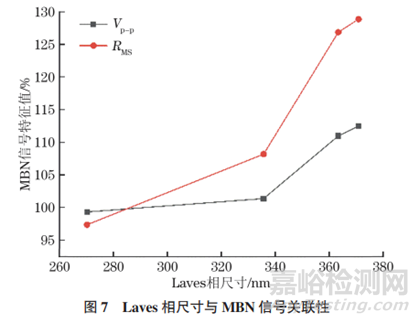

在相同外部激勵參數條件下，MBN 信號強弱取決于給定時間內磁疇壁運動的數量和平均自由程。初始態P92鋼的M23C6相處于彌散分布狀態，彌散分布的M23C6相還會顯著減小磁疇壁位移的平均自由程，上述機制都將減弱MBN 信號，導致初始態P92鋼的MBN信號特征值相對較小。隨著服役時間的延長，M23C6相的持續粗化會減弱對磁疇壁釘扎作用，同時增大磁疇壁位移平均自由程，從而促進MBN信號升高。但在初始態至服役30000h階段，MBN信號變化并不顯著，因為新增的Laves相初期也作為釘扎點阻礙磁疇壁的移動，從而抑制了MBN信號的升高。隨著服役時間的延長，Laves相快速粗化，對磁疇壁釘扎作用也隨之減弱，MBN信號又開始升高。因此，Laves相對P92鋼服役過程MBN信號變化起了主導作用。Laves相的尺寸與MBN信號整體呈正相關的關系（見圖7）。服役過程中，P92鋼產生的亞結構演化，包括晶格畸變程度降低、馬氏體板條內部位錯的回復湮滅等因素將導致磁疇的長大和數量的減少，促使MBN 信號降低，在以上機制的共同作用下，最終表現為服役30000h時，MBN信號較初始態變化不顯著。
P92鋼高溫拉伸性能在服役30000h 后顯著下降，隨后進入緩慢下降階段。P92鋼服役過程中力學性能降低的主要原因為析出相的進一步析出和粗化。P92鋼服役過程產生的析出相（M23C6相和Laves相）尺寸均超過了切過機制臨界尺寸，因此析出相強化機制主要為Orowan 的位錯繞過機制，而析出相尺寸越小，強化效果越顯著，最終隨著析出相尺寸的不斷增大，材料強度逐漸降低。
在服役初期，Laves相的尺寸較小，細小Laves相對位錯的釘扎效應可以有效阻礙馬氏體板條等亞晶界的遷移，提高材料的強度；隨著服役時間的延長，Laves相逐漸長大，W等元素從基體向Laves相擴散，削弱了P92耐熱鋼的固溶強化效果。同時，粗大的Laves相的位置在P92 鋼晶界滑移過程中成為孔洞形核的位置。在外力作用下，Laves相附近的基體發生應力集中現象，導致蠕變性能下降。服役狀態P92鋼Laves相的平均尺寸約為270nm，顯著高于Laves相強化作用的極限值（130nm）。研究表明，當Laves相的平均尺寸超過130nm時，材料會發生從韌性到脆性的轉變。此外，大塊狀Laves相是導致材料塑性高、強度低的重要原因。因此，P92鋼服役后Laves相的顯著長大引起材料性能的劣化。

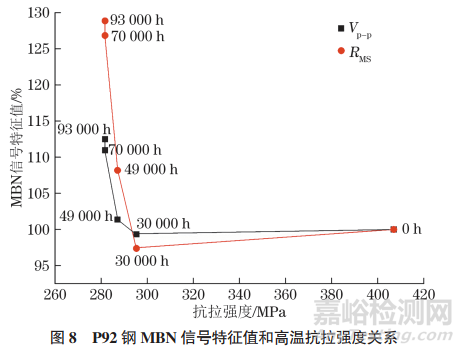

綜上可知，隨著服役過程材料的微觀結構發生變化，P92鋼的磁性能和力學性能均發生了顯著變化，但磁性能和力學性能發生顯著變化的時段存在差異，其中MBN信號在服役30000h后開始發生顯著變化，而力學性能則在服役30000h前就開始發生顯著變化。為了進一步研究MBN信號與材料高溫力學性能之間的關系，建立P92鋼MBN信號特征值和高溫抗拉強度關系，結果如圖8所示。由圖8可知：隨著服役過程材料的抗拉強度降低，對應MBN信號發生了顯著變化，服役時間較長時，材料的力學性能變化較小，MBN信號變化較大。
結合機組的實際檢測和評估需求，服役到中后期時更加需要關注管道和設備的狀態。因此，通過MBN信號的監測，一定程度上可以更靈敏地反映材料服役過程中力學性能的變化，對P92鋼后期長時間服役狀態評估具有重要意義。
4 結論
（1）MBN信號對P92鋼服役過程較為敏感，特別是服役時間超過30000h 后，信號特征值顯著升高，而RMS和Vp-p是更為靈敏的信號特征值。
（2）P92鋼服役過程中析出相，特別是Laves相的析出和粗化，導致其作為釘扎點阻礙了磁疇壁的移動，以及限制磁疇壁位移平均自由程的能力發生變化。Laves相尺寸變化是MBN信號變化的主要原因。
（3）MBN信號可以靈敏地反映材料宏觀力學性能的變化，同時也證實了MBN檢測技術用于P92鋼服役過程老化狀態檢測的潛力。
作者：錢王潔，劉向兵，金 曉，徐超亮，李遠飛，賈文清，尹建，全琪煒，武煥春
單位：1. 蘇州熱工研究院有限公司 材料工程技術中心；
2.國家核電廠安全及可靠性工程技術研究中心
來源：《理化檢驗-物理分冊》2025年第10期
