摘 要： 采用U3O8國家一級標準物質（GBW 04205）配制系列鈾標準溶液，建立了一套激光鈾分析儀校準方法，確定了儀器的檢出限、測量線性、重復性、測量誤差及穩定性5項計量性能，并開展了不確定度評定。激光鈾分析儀檢出限可達0.016 5 ng/mL，在0～20 ng/mL測量范圍內線性相關系數為0.999 6，重復性測定結果的相對標準偏差為3.49%（n=12），測量誤差為±9.3%，8 h穩定性不大于6.2%，均符合建立的計量性能要求。采用標準加入法驗證現場水樣，與電感耦合等離子體質譜結果相對偏差僅0.24%。經不確定度評定，校準用系列鈾標準溶液鈾質量濃度為1、5 ng/mL時，不確定度Urel=1.7%（k=2），鈾質量濃度為10、15、20 ng/mL時，Urel=1.4%（k=2），均小于5%。建立的校準參數與性能要求對激光鈾激光儀的計量溯源提供了參考，可以保障設備現場使用的準確性與穩定性。



關鍵詞： 激光鈾分析儀； 校準方法； 標準鈾溶液； 不確定度。



隨著國家對環境保護以及環境監測工作的重視，以及我國鈾礦開采研究及對礦山環境監測的發展要求，國內鈾礦冶系統的各個廠礦必須對外排流出物及環境中放射性核素鈾的含量進行監測[1]。目前測定低濃度鈾應用較多的方法有萃取比色法、激光熒光法、電感耦合等離子質譜法等[2?6]。萃取比色法測定步驟繁瑣，流程較長，不適用于快速測定，而電感耦合等離子質譜法儀器昂貴，使用成本高，無法在各礦點現場使用。激光熒光法因使用的儀器簡便，測定快速，維護費用低，成為使用最廣泛的方法之一[7?8]。針對我國鈾礦系統的現狀，液體激光熒光儀器在鈾礦冶系統使用普遍，基本上鈾礦冶系統的各放射性流出物監控點均配備了激光鈾分析儀。由于鈾礦各個礦點現場流出物共存干擾離子影響程度不同，以及受環境條件限制，儀器經常出現問題，影響了測定結果的準確性；另外現場儀器使用率較高、使用時間長，儀器會出現漂移現象，使得測定的結果產生較大的偏差[9]。



由于目前激光鈾分析儀還沒有相關的檢定或校準規程，其設備計量溯源缺乏相應的依據，因此，迫切需要結合現有技術發展水平，制定相應的激光鈾分析儀檢定或校準規程，以滿足相關設備研制、分析技術開發、檢驗檢測技術進步等的需要，保障核工業與核技術利用行業的可持續發展[10?11]。



筆者通過分析激光鈾分析儀的性能與實際檢測要求，建立了檢出限、測量線性、重復性、測量誤差及穩定性等5項計量參數與相應的規范要求，并采用U3O8國家一級標準物質GBW 04205配制了系列標準溶液，開展實驗論證了可行性，最后對不確定度進行了評定，從而為激光鈾分析儀在實際應用中的校準提供依據，保障其應用的可靠性與穩定性。



1 激光鈾分析儀的結構及工作原理

鈾在溶液中主要以鈾酰離子的形式存在。在待測溶液中加入熒光增強劑，鈾酰離子會與配位體形成具有高熒光效率的單一絡合物，此絡合物對紫外脈沖光具有特征吸收峰，激發后可產生穩定熒光信號，其量子產率保持恒定，在一定的鈾濃度范圍內，熒光強度與溶液鈾濃度成正比，熒光增強體系可將鈾特征熒光的壽命延長至100 μs。由于水分子、玻璃、其他雜質所產生的熒光壽命約10～20 μs，這一特性為時間分辨熒光檢測提供了技術基礎。通過電子學門控技術，在激發光源熄滅后的100～200 μs時間窗口采集延遲熒光信號，可有效消除溶劑分子、器壁散射及其他短壽命熒光的背景干擾，即可排除干擾信號。激光鈾分析儀基于激光誘導熒光(LIF)技術，通過紫外激光(如266 nm或355 nm)選擇性激發樣品中的六價鈾酰離子，使其發射特征熒光(波長400 nm～600 nm，峰值約500 nm)。檢測時，利用鈾酰離子熒光壽命較長的特性，結合時間分辨技術延遲信號采集，有效濾除短壽命背景干擾，并通過光電倍增管或CCD探測器將熒光強度轉化為電信號，結合校準曲線實現痕量鈾的定量分析[12?13]。



2 標準鈾溶液的制備

校準用系列鈾標準溶液：稱取1.180 5 g經850～900 ℃灼燒4 h的八氧化三鈾標準物質(GBW 04205)于燒杯中，加入20 mL體積分?jǐn)?shù)為50%的HNO3溶液加熱溶解，冷卻，轉入1 L容量瓶中，用水稀釋至標線，搖勻，得鈾質量濃度為1 mg/mL的鈾標準儲備溶液。移取100.0 mL鈾標準儲備溶液于1 L容量瓶中，加入50 mL濃HNO3，用水稀釋至標線，得鈾質量濃度為100 μg/mL的鈾標準中間溶液Ⅰ。用0.5 mL吸量管移取0.5 mL鈾標準中間溶液Ⅰ至50 mL容量瓶，定容至標線，得鈾質量濃度為1 μg/mL的鈾標準中間溶液Ⅱ。用0.5 mL分度吸量管分別移取0.1、0.5 mL鈾標準中間溶液Ⅱ至兩只100 mL容量瓶，用2 mL分度吸量管分別移取1、1.5、2 mL鈾標準中間溶液Ⅱ至3只100 mL容量瓶，定容至標線，配制成鈾質量濃度分別為1、5、10、15、20 ng/mL的系列鈾標準工作溶液。測定儀器檢出限用鈾標準溶液：用吸量管移取0.4 mL鈾標準中間溶液Ⅱ至1 000 mL容量瓶，定容至標線，配制成質量濃度為0.4 ng/mL的測定儀器檢出限用鈾標準溶液。



3 校準項目及校準方法

激光鈾分析儀校準項目和計量特性的制定參考了不同廠家、不同型號的儀器使用說明書中儀器的主要性能指標，以及EJ/T 823—2016《熒光微量鈾分析儀》和環境行業標準HJ 840—2017《環境樣品中微量鈾的分析方法》[14?17]，見表1。

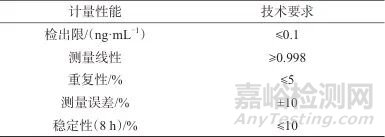

表1   激光鈾分析儀計量性能要求

Tab. 1   Metrological performance requirements for laser uranium analyzers



3.1 檢出限

校準前按照儀器使用要求，進行預熱，對5 mL檢出限用鈾標準溶液及空白溶液一起進行12次測定，分別減去相應的空白溶液讀數后，作為檢出限用鈾標準溶液的測量值。此組數據不得任意取舍或補測，測定過程中，若有一次數據被確認受外界干擾或操作失誤引起偶然誤差，則必須全部重新測定。檢出限是指該儀器能給出3倍于標準偏差讀數的元素濃度，以符號LD表示，按下式計算：

(1)

式中：ρx——檢出限用鈾標準溶液質量濃度，ρx=0.4 ng/mL；——12次鈾熒光強度測量值減去相應的空白值的算數平均值；σ——標準偏差，按式(2)計算：

(2)

Ni——第i次測量的鈾熒光強度讀數減去相應的試劑空白溶液讀數后的差值；n0——檢出限測定次數，n0=12。

3.2 測量線性

測量前按照儀器使用要求，將儀器的光電管負高壓調節到合適范圍，分?jǐn)?shù)次分別加入5 mL的系列鈾標準工作溶液并分別記錄熒光強度。以熒光強度為縱坐標，鈾質量濃度為橫坐標，繪制熒光強度-鈾質量濃度標準曲線，確定熒光強度-鈾質量濃度線性范圍。每種質量濃度取3次讀數的算術平均值作為其測量值。利用公式(3)計算線性相關系數r，測定結果應符合表1的要求。

(3)

式中：n——系列鈾標準工作溶液濃度點個數，n=5；ρi——第i個鈾標準工作溶液的鈾質量濃度標稱值，ng/mL；——n個鈾標準工作溶液的鈾質量濃度算術平均值，ng/mL；ρij——第i個鈾標準工作溶液的鈾質量濃度第j次的測量值，ng/mL，j=1，2，3；——第i個鈾標準工作溶液的鈾質量濃度3次測量值的算術平均值。

3.3 測量誤差

按照儀器操作規程開機并至儀器穩定，檢查確認儀器的光電管負高壓等指標與確定線性范圍時的狀態相同。按照鈾質量濃度高低，分別移取一定體積的鈾系列標準工作溶液于石英比色皿中，置于激光鈾分析儀測量室內，測定并記錄讀數Ni0。向鈾標準工作溶液中加入0.5 mL鈾熒光增強劑，充分混勻，測定記錄熒光強度Ni1，再向樣品中加入鈾標準工作溶液，充分混勻，測定記錄熒光強度Ni2，按式(4)計算測定結果：

(4)

式中：ρi0——第i個鈾標準工作溶液中鈾質量濃度的測定值，ng/mL；Ni0——第i個鈾標準工作溶液未加鈾熒光增強劑前測得的熒光強度；Ni1——第i個鈾標準工作溶液加入鈾熒光增強劑測得的熒光強度；Ni2——樣品溶液加入第i個鈾標準工作溶液測得的熒光強度；Vi——加入第i個鈾標準工作溶液的體積，mL；Vi0——樣品溶液中加入的第i個鈾標準工作溶液的體積，mL。對配制的鈾系列標準工作溶液按上述方法分別各測定3次，計算得出測定質量濃度。取各值的平均值i，按下式計算測量?jī)x的測量誤差δi：

(5)

取δi最大值作為儀器的測量誤差。實驗選取高中低3個濃度點進行校準，質量濃度分別為1、10、20 ng/L。

3.4 測量重復性

測量設備的重復性指在相同測量條件下，測量器具對重復使用相同的被測量提供相近的示值的能力，是測量設備質量特性的一個指標。一般用測量結果的分散性定量的表示。激光鈾分析儀測量重復性校準，實驗選用質量濃度為15 ng/mL的鈾標準工作溶液(其濃度為工作曲線的2/3左右)及空白溶液一起，分別進行12次測定，分別減去相應的空白溶液讀數后，作為標準工作溶液的測量值。此組數據不得任意取舍或補測，測定過程中，若有一次數據被確認受外界干擾或操作失誤引起偶然誤差，則必須全部重新測定。以測定結果的相對標準偏差(RSD)表示儀器測量重復性。

3.5 穩定性

采用標準加入法測量不同質量濃度的鈾樣品，每隔1 h進行一次測量，每次測量完用公式(4)計算樣品中被測鈾質量濃度作為其測量值ρwi，8 h共計9組數據ρwi，按式(7)計算穩定性δw：

(6)

式中：——質量濃度測量值ρwi的算術平均值，ng/mL。



4 現場校準方法的結果比對

儀器校準結果見表2。由表2可知，該儀器的校準結果符合計量性能技術指標。

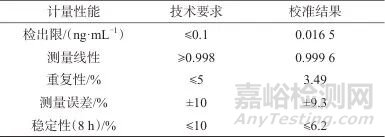

表2   儀器校準結果

Tab. 2   Calibration results of the instrument



激光鈾分析儀校準完成后，對未知現場流出物水樣進行測定，計算鈾質量濃度的測定結果ρ1和平均值，并對結果進行修正，得修正值。同時該水樣經實驗室ICP-MS測定后得結果ρ2和平均值，按照式(8)計算激光鈾分析儀測定結果相對偏差δf，結果見表3。

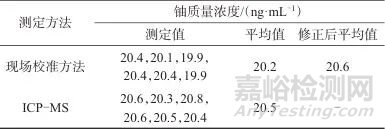

表3   水樣中鈾含量不同方法測定結果

Tab. 3   Determination results of uranium content in water sample by different methods



(8)

由表3數據計算，激光鈾分析儀測定結果相對偏差為0.24%，小于15%，滿足預期技術指標要求。



5 校準結果不確定度的評定

按照J(rèn)JF 1059.1—2012，對校準的儀器測量誤差進行不確定的評定。不確定度的分量包括測定結果引入的不確定度分量u(ρ)和校準用標準溶液引入的不確定度分量u(ρJ)。

5.1 測定結果引入的不確定度分量u(ρ)

5.1.1 數學模型

鈾質量濃度根據式(4)計算。

5.1.2 測量不確定度的來源

由于所采用的測量方法為標準加入法，所有測量過程中的不確定度來源很多，但主要來源有以下幾個方面：三次熒光強度讀數的重復性；加入鈾標準工作溶液的體積和質量濃度；測量時分取校準用溶液的體積。(1)未加熒光增強劑前測得的熒光強度讀數重復性相對標準不確定度分量urel(N0)按校準步驟，用質量濃度為1 ng/mL的鈾標準工作溶液進行校準，在未加鈾熒光增強劑前對其熒光讀數進行9次重復測定，結果見表4。由表4可知，測定結果平均值為51.3，標準偏差為0.373，則：

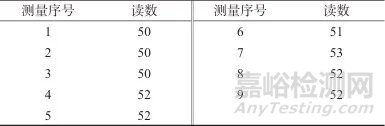

表4   未加鈾熒光增強劑的重復性測量結果

Tab. 4   Comparison of repeatability measurement results with and without uranium fluorescence enhancer



urel(N0)=0.373/51.3=0.726%(2)加入鈾熒光增強劑測得的熒光強度讀數重復性相對標準不確定度分量urel(N1)用質量濃度為1 ng/mL的鈾標準工作溶液進行校準，加入鈾熒光增強劑后對其熒光讀數進行9次重復測定，結果見表5。由表5可知，測定結果平均值為301.2，標準偏差為1.01，則：

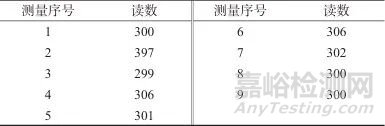

表5   加入鈾熒光增強劑的重復性測量結果

Tab. 5   Repeatability measurement results with uranium fluorescence enhancer



urel(N1)=1.01/301.2=0.336%(3)加入鈾標準工作溶液后測得的熒光強度讀數重復性相對標準不確定度分量urel(N2)加入鈾標準工作溶液后對其熒光讀數進行9次重復測定，結果見表6。由表6可知，測定結果平均值為540.9，標準偏差為1.85，則：

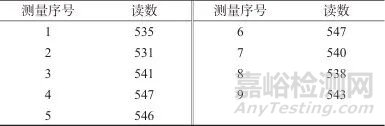

表6   加入鈾標準工作溶液的重復性測量結果

Tab.6   Repeatability measurement results with uranium standard working solution



urel(N2)=1.85/540.9=0.342%(4)加入鈾標準溶液的體積引入的相對標準不確定度分量urel(VB)用10～100 μL自動取樣器移取加入50 μL鈾標準溶液，50 μL時自動取樣器容量允差為±3.0%，按均勻分布，k=，則相對標準不確定度：urel(V1)=3.0%/k=1.73%；實驗室溫度與自動取樣器校準溫度的差值為ΔT=±3 ℃，水的體積膨脹系數為αV=2.1×10-4/℃，采用均勻分布計算，k=，溫度產生的相對標準不確定度：urel(T1)=αV×ΔT/k=0.036 4%；測量重復性允差為1.0%，按均勻分布，k=，則測量重復性產生的相對標準不確定度：urel(S1)=1.0%/k=0.316%；自動取樣器引入的合成相對標準不確定度：

＝1.76%

(5)加入鈾標準溶液的質量濃度引入的相對標準不確定度分量urel(ρ)以質量濃度為0.1 μg/mL鈾標準溶液為例進行不確定度的評定：用0.5 mL吸量管移取0.1 mL鈾標準中間溶液Ⅰ至100 mL容量瓶中，定容至標線，此溶液鈾質量濃度為0.1 μg/mL，則urel(ρ)包括配制鈾標準中間溶液Ⅰ引入的相對標準不確定度分量urel(ρ100)和稀釋至質量濃度為0.1 μg/mL時引入的相對標準不確定度分量urel(ρ0.1)。鈾標準中間溶液Ⅰ的不確定度主要包括八氧化三鈾標準物質(GBW 04205)引入的不確定度分量、天平稱量引入的不確定度分量、稀釋引入的不確定度分量。根據資料，GBW 04205中鈾標準值為（84.711±0.021）%，即標準不確定度uU=0.021%，則相對標準不確定度：urel(U)=0.021/84.711=0.0248%稱量樣品所用天平感量為0.1 mg，準確稱取1.180 5 g樣品。該天平經過檢定，最大允許差為±0.5 mg，按均勻分布，k=，則相對標準不確定度：

1 L的A級容量瓶容量允差為±0.40 mL，按均勻分布，k=，則相對標準不確定度：urel(V2)=0.4/k/1 000=0.023 1%；溫度產生的相對標準不確定度：urel(T2)=urel(T1)=0.036 4%；對1 L容量瓶重復測量10次，得其標準偏差為0.080 mL，按均勻分布，k=，則測量重復性產生的相對標準不確定度：urel(S2)=0.080/k/1 000=0.002 53%。容量瓶引入的合成相對標準不確定度：=0.043 2%100 mL A級單標線吸量容量允差為±0.08 mL，按均勻分布，k=，則相對標準不確定度：urel(V3)=0.8/k/100=0.046 2%；溫度產生的相對標準不確定度：urel(T3)=urel(T1)=0.036 4%；對100 mL單標線吸量重復測量10次，得其標準偏差為0.02 mL，按均勻分布，k=，則測量重復性引入的相對標準不確定度：urel(S3)=0.02/k/100=0.006 32%。單標線吸量管引入的合成相對標準不確定度：

=0.059 2%稀釋引入的相對標準不確定度：=0.085 1%則配制鈾標準中間溶液Ⅰ引入的相對標準不確定度：

=0.092%鈾標準中間溶液Ⅰ稀釋至質量濃度0.1 μg/mL時的不確定度包括0.5 mL分度吸量管引入的不確定度和100 mL容量瓶引入的不確定度。0.5 mL A級分度吸量管容量允差為±0.005 mL，按均勻分布，k=，則相對標準不確定度：urel(V4)=0.005/k/0.5=0.577%；溫度產生的相對標準不確定度：urel(T4)=urel(T1)=0.036 4%；對0.5 mL分度吸量管重復測量10次，得其標準偏差為0.001 mL，按均勻分布，k=，則測量重復性引入的相對標準不確定度：urel(S4)=0.001/k/0.5=0.063 2%。0.5 mL分度吸量管引入的合成相對標準不確定度：

=0.582%100 mL A級容量瓶容量允差為±0.10 mL，按均勻分布，k=，則相對標準不確定度：urel(V5)=0.10/k/100=0.057 7%；溫度產生的相對標準不確定度：urel(T5)=urel(T1)=0.036 4%；對100 mL容量瓶重復測量10次，得其標準偏差為0.02 mL，按均勻分布，k=，則測量重復性引入的相對標準不確定度：urel(S5)=0.02/k/100=0.006 32%。100 mL容量瓶引入的合成相對標準不確定度：=0.068 5%則鈾標準中間溶液Ⅰ稀釋至0.1 μg/mL引入的相對標準不確定度：

=0.586%=0.594%(6)測量時分取校準用溶液的體積引入的相對標準不確定度分量urel(VJ)分取校準用溶液用5 mL A級單標線吸量管，容量允差為±0.015 mL，按均勻分布，k=，則相對標準不確定度urel(V6)=0.015/k/5=0.173%；溫度產生的相對標準不確定度urel(T6)=urel(T1)=0.036 4%；對5 mL分度吸量管重復測量10次，按均勻分布，k=，得其標準偏差為0.003 mL，則測量重復性引入的相對標準不確定度urel(S6)=0.003/k/5=0.019%，吸量管引入的合成相對標準不確定度：

＝0.178%

5.1.3 合成相對標準不確定度

根據以上數據，合成測定結果引入的相對標準不確定度分量：urel(ρ)==2.06%

5.2 校準用標準溶液引入的不確定度分量u(ρJ)

校準用系列濃度鈾標準溶液引入的標準不確定度包括配制鈾標準中間溶液Ⅱ引入的標準不確定度分量和稀釋至質量濃度為0.1 μg/mL時引入的標準不確定度分量，參考5.1部分，各相對標準不確定度分量及計算結果見表7。由表7可知，鈾質量濃度為1、5 ng/mL時，urel(ρJ)=0.835%，鈾質量濃度為10、15、20 ng/mL時urel(ρJ)=0.694%。

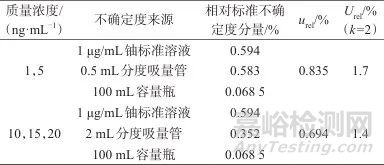

表7   校準用系列濃度鈾標準溶液引入的相對標準不確定度分量

Tab. 7   Relative standard uncertainty component introduced by series concentration uranium standard solution for calibration



5.3 合成相對標準不確定度

根據以上數據，以低濃度數據合成相對標準不確定度：urel==2.22%

5.4 相對擴展不確定度

取包含因子k=2，則儀器測量誤差校準結果相對擴展不確定度：

Urel=2urel

(10)

按式(10)評定高中低3個濃度標準溶液校準儀器的不確定度分量，進行合成，結果見表8～表10。

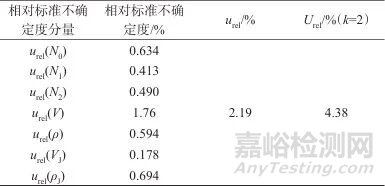

表8   低濃度鈾標準溶液儀器校準結果不確定度

Tab. 8   Measurement uncertainty in instrument calibration using low-concentration uranium standard solutions

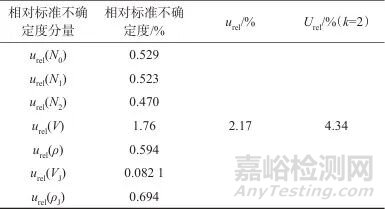

表8   中濃度鈾標準溶液儀器校準結果不確定度

Tab. 8   Masurement uncertainty in instrument calibration using medium-concentration uranium standard solutions



表9   高濃度鈾標準溶液儀器校準結果不確定度

Tab. 9   Measurement uncertainty in instrument calibration using high-concentration uranium standard solutions



按照不確定度修約規則，不確定度一般保留1～2位有效數字，則當1 ng/mL≤ρ≤20 ng/mL時，取Urel=5%(k=2)，滿足預期技術指標Urel≤15%(k=2)。



6 結語

通過采用八氧化三鈾標準物質(GBW 04205)配制校準用鈾系列標準溶液，在儀器測量范圍內，通過配制的標準溶液對儀器進行校準，確定了激光鈾分析儀的校準方法，且開展了實驗論證。校準驗證結果表明，在滿足提出的計量參數與要求的情況下，可以滿足樣品中微量鈾檢測的檢測限、誤差與穩定性等要求，并作為實際工作中開展計量校準的依據，從而保障設備的穩定性和可靠性，同時也可為同類設備的科學研究和計量工作提供借鑒。
