【問】機箱有孔洞就會導致電磁泄漏，整改時，是否用一片屏蔽膠帶貼在孔洞上就可以消除電磁泄漏了？

【答】不一定行。

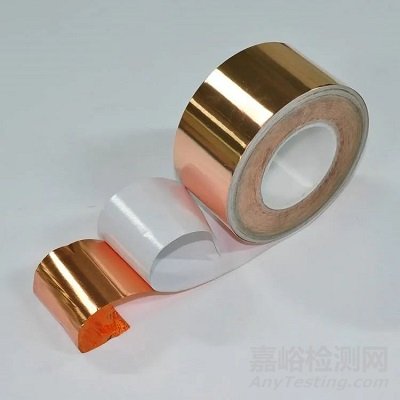

在RE102的整改中，確實看到工程師們手頭會備一些屏蔽膠帶，這些屏蔽膠帶由銅箔、鋁箔、導電布等導電材料加上導電的背膠構成，如圖1所示。

圖1 屏蔽膠帶

在整改時，如果懷疑機箱上某個孔洞產生電磁泄漏，例如顯示窗口的泄漏，就用這些屏蔽膠帶貼在孔洞上，觀察輻射降低的情況。但是結果往往令人失望。這是因?yàn)椋脤?dǎo)電材料貼在孔洞上，減小電磁輻射的原理并不是遮擋住了電磁波的傳播，而是消除了孔洞上的電壓。

孔洞之所以泄漏，是因?yàn)槿肷潆姶挪ㄔ诳锥瓷闲纬闪穗妷?，這個電壓與孔洞兩邊的金屬部分構成了類似于偶極天線的結構，產生電磁輻射。要想消除這種輻射，必須消除孔洞上的電壓。

怎樣消除電壓呢？

就是保持孔洞部位的導電連續性。

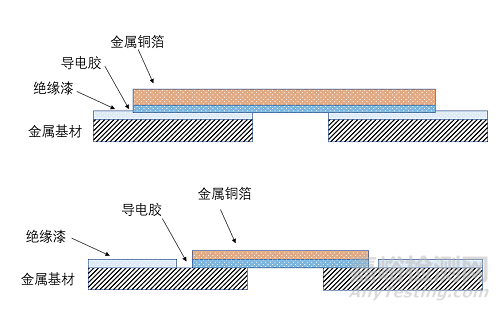

如果機箱面板表面有絕緣漆，顯然貼上屏蔽膠帶達不到保持導電的目的，因此也就不能減小電磁泄漏，如圖2上圖所示。

圖2 屏蔽膠帶的正確使用方法

為了消除孔洞的泄漏，必須將面板上的絕緣漆去除，然后再貼上屏蔽膠帶，保持孔洞部位的導電連續性，如圖2下圖所示。

在實際整改時，很多工程師不愿意打磨掉表面的絕緣漆，他們希望產品仍然可以作為產品使用，但是帶著絕緣漆貼上屏蔽膠帶起不到預期的作用。

在使用屏蔽膠帶時，還需要注意的一個問題就是，導電材料的背膠必須是導電膠。

導電膠是在普通壓敏膠中摻入金屬顆粒構成的，粘接時通過施加壓力使導電顆粒刺穿壓敏膠絕緣層，使膠帶的金屬材料與屏蔽體的導電表面連接起來，形成一個完整的導電面。

有些號稱屏蔽膠帶的產品，背膠并不是導電膠，這就起不到屏蔽的作用。

驗證背膠是否導電的方法是，將屏蔽膠帶沾到一個導電的表面，壓緊后，測量屏蔽膠帶與粘接的導電表面之間的電阻，應該在mΩ的數量級。
