水凝膠的抗氧化性能，是指能夠高效清除體內(nèi)過量產(chǎn)生的自由基與活性氧（ROS），有效緩解氧化應(yīng)激損傷，在慢性傷口愈合、抗炎修復(fù)、皮膚抗衰、骨組織工程等生物醫(yī)學(xué)領(lǐng)域具備極高的應(yīng)用潛力。在相關(guān)課題研究中，研究者通常選取DPPH、ABTS、PTIO、羥基自由基（·OH）、超氧陰離子自由基（O??·）五大經(jīng)典自由基模型，并結(jié)合體外標(biāo)準(zhǔn)化化學(xué)檢測手段（如電子順磁共振（ESR）技術(shù)），以及細(xì)胞層面采用DCFH-DA和DAF FMDA熒光探針檢測法、組織層面運(yùn)用DHE熒光探針法，全方位、多層次地評估水凝膠的自由基清除能力與整體抗氧化活性，從而確保表征結(jié)果全面且貼合實(shí)際生物應(yīng)用場景。
本期，為大家解讀幾種常見的水凝膠抗氧化檢測手段，并通過案例分析具體的檢測方法、結(jié)果解讀與科研應(yīng)用思路。

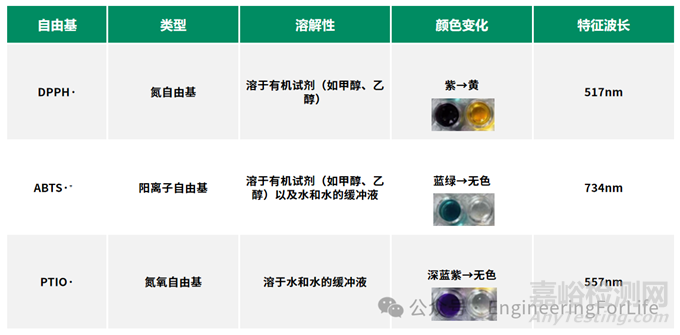

01 DPPH自由基清除率檢測法
檢測步驟：
1.配制0.1mmol/L左右的DPPH乙醇溶液，避光備用，同時(shí)將抗氧化材料剪碎、浸提或直接制備成凝膠懸液，設(shè)置空白對照組（無凝膠的純?nèi)軇┖完栃詫φ战M（常用維生素C、沒食子酸）；
2.將材料樣品液與等體積DPPH溶液充分混合，室溫下避光孵育30-60min（時(shí)間可根據(jù)試驗(yàn)設(shè)計(jì)調(diào)整，保證反應(yīng)充分）；
3.孵育結(jié)束后，采用酶標(biāo)儀測定517nm處的吸光度值，按照公式計(jì)算DPPH自由基清除率。
02 ABTS陽離子自由基清除率檢測法
檢測步驟：
1.將ABTS粉劑與過硫酸鉀溶液混合，室溫避光孵育12-16h，制備ABTS?自由基工作液，使用無水乙醇或PBS稀釋至734nm處吸光度約0.7±0.02，保證檢測靈敏度；
2.取適量材料浸提液或凝膠分散液，與稀釋后的ABTS?工作液混合，室溫避光反應(yīng)5-30min（快速反應(yīng)型抗氧化劑可縮短反應(yīng)時(shí)間）；
3.反應(yīng)結(jié)束后立即測定734nm處吸光度，同步設(shè)置空白組和陽性對照組，代入公式計(jì)算ABTS自由基清除率。
03 PTIO自由基清除率檢測法
檢測步驟：
1.試劑配制：用pH7.4PBS緩沖液配制0.2mmol/LPTIO自由基工作液，現(xiàn)配現(xiàn)用；將材料剪碎后用PBS浸提24h，離心取上清作為待測樣品液；設(shè)置空白對照組（PBS替代樣品液）、陽性對照組（維生素C或谷胱甘肽溶液），每組3個(gè)平行樣。
2.樣品反應(yīng)：取等體積PTIO工作液與材料浸提液混合，充分混勻后，置于37℃恒溫條件下避光孵育60-90min，保證自由基清除反應(yīng)充分進(jìn)行。
3.吸光度檢測：孵育結(jié)束后，將混合液轉(zhuǎn)移至酶標(biāo)板，采用酶標(biāo)儀測定557nm處的吸光度值，記錄各組數(shù)據(jù)。
結(jié)果計(jì)算：自由基清除率（%）=[1-(樣品組吸光度-樣品空白吸光度)/(空白對照組吸光度-空白本底吸光度)]×100%
04 羥基自由基（?OH）清除率檢測法
核心原理：羥基自由基（?OH）是生物體內(nèi)活性最強(qiáng)、毒性最大的ROS，可通過Fenton反應(yīng)（Fe²?+H?O?）體外生成；亞甲基藍(lán)作為顯色探針，與?OH反應(yīng)發(fā)生氧化褪色，在665nm處有特征吸收。各類抗氧化材料（如PDANDs、材料、天然提取物等）中的抗氧化成分可競爭性清除?OH，減少亞甲基藍(lán)氧化，使體系吸光度升高，吸光度越高，清除效果越好。該方法反應(yīng)快速、特異性強(qiáng)，能模擬生理環(huán)境中自由基生成與清除過程，是評估抗氧化材料核心活性的關(guān)鍵指標(biāo)。
檢測步驟：
1.試劑配制：依次配制Fe²?溶液（如硫酸亞鐵溶液，1mM）、H?O?溶液（100mM，避光保存）、亞甲基藍(lán)溶液（0.1mM），建立Fenton反應(yīng)體系；
2.樣品干預(yù)：向反應(yīng)體系中加入系列濃度的抗氧化材料樣品液（根據(jù)預(yù)實(shí)驗(yàn)確定有效濃度范圍，如12.5-200μg/mL），渦旋混勻后快速反應(yīng)3-5min（無需額外恒溫孵育，避免?OH自發(fā)衰減）；
3.檢測與對照設(shè)置：直接測定665nm處吸光度，計(jì)算?OH清除率；同步設(shè)置空白對照組（無材料）、陽性對照組（經(jīng)典抗氧化劑如維生素C）、材料空白組（僅材料+溶劑+探針，扣除自身吸光干擾），每組至少3個(gè)平行樣。
05 超氧陰離子自由基（?O??）清除率檢測法
核心原理：超氧陰離子自由基（?O??）是生物體內(nèi)ROS的重要前體，參與炎癥、損傷等多種病理進(jìn)程，具有較強(qiáng)氧化性與細(xì)胞毒性。體外采用核黃素-甲硫氨酸體系生成?O??：核黃素在白光照射下以L-甲硫氨酸為電子供體，與氧氣反應(yīng)生成?O??；硝基四氮唑藍(lán)氯化物（NBT）與?O??特異性結(jié)合生成藍(lán)色甲臜，在560nm處有特征吸收峰。抗氧化材料可通過清除?O??減少甲臜生成，降低體系吸光度，吸光度越低，?O??清除能力越強(qiáng)。該方法能模擬炎癥微環(huán)境下的自由基生成，適配各類材料的針對性抗氧化活性評估。
檢測步驟：
1.試劑配制：配制核黃素儲備液（10mM，避光保存）、L-甲硫氨酸工作液（10mM，PBS緩沖液pH7.4配制）、NBT工作液（5mM，PBS緩沖液配制，現(xiàn)配現(xiàn)用）；抗氧化材料樣品液用適配溶劑（超純水、PBS等）配制系列濃度（12.5-200μg/mL），納米材料需超聲處理10min確保分散均勻；
2.反應(yīng)體系構(gòu)建：向離心管或酶標(biāo)板中依次加入L-甲硫氨酸工作液、核黃素工作液、NBT工作液，再加入等體積材料樣品液，渦旋混勻；
3.孵育與檢測：將體系置于白光照射下（光照距離10-15cm），室溫孵育2h；孵育結(jié)束后測定560nm處吸光度，計(jì)算?O??清除率；設(shè)置空白對照組、陽性對照組、材料空白組，確保檢測條件（光照強(qiáng)度、孵育時(shí)間）一致。
結(jié)果計(jì)算：自由基清除率（%）=[1-(樣品組吸光度-樣品空白吸光度)/(空白對照組吸光度-空白本底吸光度)]×100%
06細(xì)胞內(nèi)活性氧（ROS）熒光標(biāo)記法（DCFH-DA熒光探針檢測法）
檢測步驟：
1.培養(yǎng)L929成纖維細(xì)胞、HUVEC內(nèi)皮細(xì)胞或巨噬細(xì)胞，采用H?O?、脂多糖（LPS）、Rosup等試劑誘導(dǎo)構(gòu)建細(xì)胞氧化應(yīng)激模型，模擬體內(nèi)氧化損傷環(huán)境；
2.將抗氧化材料浸提液與細(xì)胞共培養(yǎng)，再加入DCFH-DA熒光探針孵育20-30min，避光操作避免熒光淬滅；
3.用PBS清洗細(xì)胞后，通過熒光顯微鏡觀察細(xì)胞內(nèi)熒光分布，或用流式細(xì)胞儀定量檢測平均熒光強(qiáng)度，對比空白組、模型組判斷抗氧化保護(hù)效果。
結(jié)果判讀：模型組細(xì)胞呈現(xiàn)強(qiáng)綠色熒光，抗氧化材料處理組熒光信號顯著減弱，說明材料可有效清除細(xì)胞內(nèi)ROS，緩解細(xì)胞氧化應(yīng)激損傷，該方法是連接體外化學(xué)檢測與體內(nèi)動(dòng)物實(shí)驗(yàn)的關(guān)鍵橋梁。
07細(xì)胞內(nèi)活性氧（RNS）熒光標(biāo)記法（DAF-FMDA熒光探針檢測法）
檢測步驟：
1.細(xì)胞培養(yǎng)與模型構(gòu)建：培養(yǎng)L929成纖維細(xì)胞、HUVEC內(nèi)皮細(xì)胞或巨噬細(xì)胞，采用脂多糖（LPS）誘導(dǎo)細(xì)胞產(chǎn)生大量NO，構(gòu)建亞硝化應(yīng)激細(xì)胞模型，模擬體內(nèi)炎癥微環(huán)境下的NO過量生成狀態(tài)；
2.樣品共培養(yǎng)與探針孵育：將抗氧化材料浸提液與NO應(yīng)激模型細(xì)胞共培養(yǎng)一定時(shí)間（通常24h），隨后加入DAF-FMDA熒光探針，37℃、5%CO?培養(yǎng)箱中避光孵育20-30min，確保探針充分進(jìn)入細(xì)胞并完成活化；
3.清洗與檢測：用預(yù)溫的PBS緩沖液輕輕清洗細(xì)胞3次，去除未進(jìn)入細(xì)胞的游離探針，避免熒光干擾；通過熒光顯微鏡觀察細(xì)胞內(nèi)熒光分布、拍照記錄，或用流式細(xì)胞儀定量檢測細(xì)胞平均熒光強(qiáng)度，同步設(shè)置正常細(xì)胞組、NO應(yīng)激模型組、樣品處理組、陽性對照組（如L-精氨酸抑制劑）。
結(jié)果判讀：NO應(yīng)激模型組細(xì)胞呈現(xiàn)強(qiáng)綠色熒光，表明細(xì)胞內(nèi)NO含量較高；抗氧化材料處理組細(xì)胞熒光信號顯著減弱，熒光強(qiáng)度越低，說明材料清除細(xì)胞內(nèi)NO、緩解亞硝化應(yīng)激的能力越強(qiáng)；結(jié)合熒光圖片的熒光分布均勻度，可進(jìn)一步判斷材料對細(xì)胞內(nèi)NO的清除效果，為材料抗炎抗氧化機(jī)制研究提供細(xì)胞層面的直接證據(jù)。
08 DHE熒光探針法組織內(nèi)活性氧（ROS）熒光標(biāo)記法
檢測步驟：
1.動(dòng)物模型構(gòu)建與樣品處理：根據(jù)研究目標(biāo)構(gòu)建相應(yīng)病理模型（如炎癥模型、損傷模型、衰老模型等），選取目標(biāo)檢測組織（如腸道、肝臟、腎臟、皮膚、肺組織等）；將實(shí)驗(yàn)動(dòng)物分為正常對照組、病理模型組、抗氧化材料處理組、陽性對照組（如臨床抗氧化藥物），按實(shí)驗(yàn)設(shè)計(jì)完成給藥或干預(yù)后，處死動(dòng)物并快速分離目標(biāo)組織。
2.組織切片制備：將新鮮目標(biāo)組織用生理鹽水沖洗干凈，去除組織表面殘留的血液、分泌物或內(nèi)容物，避免雜質(zhì)干擾；液氮速凍后置于-80℃保存，或直接進(jìn)行冷凍切片；用冷凍切片機(jī)將組織切成5-10μm厚的冷凍切片，貼附于多聚賴氨酸包被的載玻片上，室溫晾干備用（避免組織脫落）。
3.探針孵育與清洗：向組織切片上均勻滴加終濃度8-10μM的DHE熒光探針工作液，確保探針完全覆蓋組織切片；將載玻片放入濕盒中，37℃避光孵育30-45min（根據(jù)組織類型調(diào)整，致密組織可延長至60min），確保探針充分進(jìn)入組織細(xì)胞并完成氧化活化；孵育結(jié)束后，用預(yù)溫至37℃的PBS緩沖液輕輕清洗切片3次（每次5min），去除未進(jìn)入細(xì)胞的游離探針，避免熒光干擾。
4.復(fù)染與檢測：滴加DAPI染液（終濃度1μg/mL），室溫避光孵育10min，對細(xì)胞核進(jìn)行復(fù)染，便于定位組織細(xì)胞結(jié)構(gòu)；PBS清洗2次后，用抗熒光淬滅劑封片；通過熒光顯微鏡觀察組織內(nèi)紅色熒光分布與強(qiáng)度，拍照記錄（隨機(jī)選取3-5個(gè)不同視野，確保覆蓋組織關(guān)鍵區(qū)域）；用ImageJ軟件定量分析平均熒光密度值（OD值）或熒光面積占比，量化組織內(nèi)ROS水平。
結(jié)果判讀：正常對照組組織僅呈現(xiàn)微弱紅色熒光，表明生理狀態(tài)下ROS含量低；病理模型組組織呈現(xiàn)強(qiáng)紅色熒光，且熒光分布與病理損傷區(qū)域高度重合，提示病變組織內(nèi)ROS大量積累；抗氧化材料處理組組織的紅色熒光信號顯著減弱，熒光強(qiáng)度接近正常對照組，說明材料能高效清除病變組織內(nèi)的過量ROS，緩解氧化應(yīng)激損傷。通過對比材料處理組與對照組（如未修飾材料、臨床藥物）的熒光強(qiáng)度，可驗(yàn)證材料的抗氧化優(yōu)勢；結(jié)合組織病理染色（如H&E染色），能進(jìn)一步關(guān)聯(lián)ROS清除效果與組織損傷修復(fù)程度，為材料在體抗氧化治療機(jī)制提供直接的組織層面證據(jù)。
09 活性氧（ROS）/活性氮（RNS）電子順磁共振（ESR）檢測法
核心原理：ESR（電子順磁共振）技術(shù)基于未成對電子的磁共振特性，是自由基直接定性與定量檢測的金標(biāo)準(zhǔn)。自由基作為含未成對電子的活性物質(zhì)，在靜磁場中會(huì)發(fā)生能級分裂，施加特定頻率微波輻射時(shí)，電子在能級間躍遷產(chǎn)生共振信號，信號強(qiáng)度與自由基濃度呈正相關(guān)。實(shí)驗(yàn)選用5,5-二甲基-1-吡咯啉N-氧化物（DMPO）、α-苯基-N-叔丁基硝酮（PBN）等特異性捕獲劑，與短壽命自由基快速結(jié)合形成穩(wěn)定自旋加合物，延長檢測窗口。通過對比加入抗氧化材料前后的ESR共振信號強(qiáng)度，可直接量化材料的自由基清除效率，為其廣譜抗氧化活性提供分子層面直接證據(jù)，補(bǔ)充紫外-可見光譜法、熒光探針法等間接檢測的可靠性，適配各類抗氧化材料的核心性能表征。
檢測步驟：
1.試劑配制與體系構(gòu)建：
配制系列自由基發(fā)生體系：?OH由H?O?與Fe²?通過Fenton反應(yīng)生成，?O??由核黃素與L-甲硫氨酸在白光照射下生成，DPPH?、ABTS??直接用無水乙醇或緩沖液溶解配制；
配制捕獲劑溶液：DMPO終濃度50-100mM（適配?OH、?O??檢測），PBN終濃度10-20mM（適配脂溶性自由基檢測）；
配制抗氧化材料樣品溶液：根據(jù)材料特性，用超純水、PBS緩沖液或無水乙醇配制系列濃度（0.1-200μg/mL），確保材料充分分散或溶解，避免團(tuán)聚。
2.樣品與自由基體系共孵育：按比例將抗氧化材料樣品溶液與自由基發(fā)生體系混合，渦旋振蕩10-15s混勻；立即加入捕獲劑，快速顛倒混勻后，迅速轉(zhuǎn)移至ESR石英毛細(xì)管中（避免氣泡產(chǎn)生）；設(shè)置空白對照組（僅含溶劑與捕獲劑）、自由基模型組（不含材料的自由基體系+捕獲劑）、陽性對照組（經(jīng)典抗氧化劑如維生素C、谷胱甘肽+自由基體系+捕獲劑），每組設(shè)置3個(gè)平行樣。
3.ESR信號檢測：將石英毛細(xì)管放入ESR光譜儀樣品腔，設(shè)定統(tǒng)一檢測參數(shù)：微波功率10-20mW、中心磁場3400-3500G、掃描范圍100-200G、掃描時(shí)間3-5min、調(diào)制幅度0.5-1G；啟動(dòng)儀器采集信號，記錄各組ESR共振譜圖、峰高及峰面積數(shù)據(jù)。
4.數(shù)據(jù)處理與分析：
用ESR光譜分析軟件讀取各組共振峰特征參數(shù)（峰高、峰面積）；以自由基模型組信號強(qiáng)度為基準(zhǔn)，計(jì)算不同濃度抗氧化材料對目標(biāo)自由基的清除率（清除率=（模型組信號強(qiáng)度-樣品組信號強(qiáng)度）/模型組信號強(qiáng)度×100%）；繪制濃度-清除率曲線，明確材料抗氧化活性的濃度依賴性，計(jì)算半數(shù)清除濃度（EC50）以量化抗氧化能力。
結(jié)果判讀：自由基模型組會(huì)出現(xiàn)特征性ESR共振峰（?OH-DMPO加合物呈4重對稱峰，?O??-DMPO加合物呈6重峰，DPPH?呈單一尖銳峰），且信號強(qiáng)度高，表明體系中自由基含量豐富；加入抗氧化材料后，共振峰的峰高與峰面積顯著降低，降低幅度隨材料濃度升高而增大，說明材料能有效捕獲或清除目標(biāo)自由基。
- 案例解讀 -
案例一：Advanced Science（IF=14.1）聚多巴胺納米點(diǎn)通過恢復(fù)氧化還原穩(wěn)態(tài)改善炎癥性腸病2025.08.23

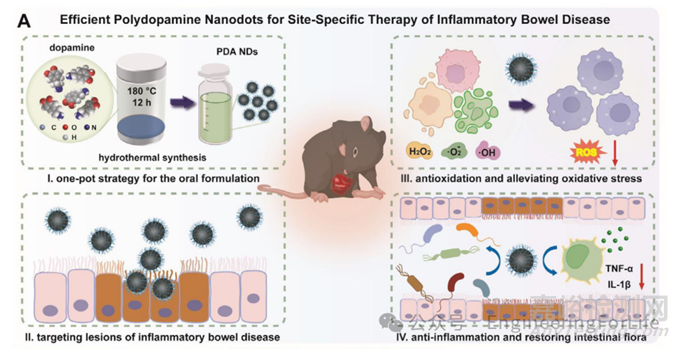

簡介：該研究設(shè)計(jì)制備聚多巴胺納米點(diǎn)（PDANDs），憑借其本征廣譜自由基清除活性，高效清除腸道過量活性氧（ROS）與活性氮（RNS），恢復(fù)氧化還原平衡，實(shí)現(xiàn)炎癥性腸病靶向抗氧化治療。
參考資料：
https://doi.org/10.1002/advs.202508674
圖1 聚多巴胺納米點(diǎn)（PDANDs）的抗氧化性能表征

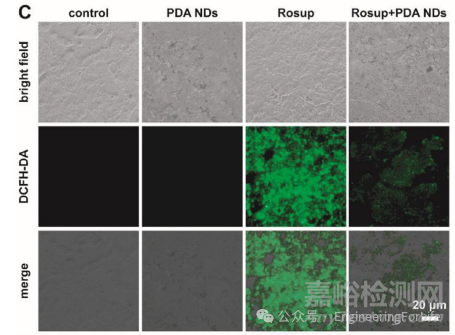

圖2 經(jīng)不同處理后的Caco-2細(xì)胞的DCFH-DA熒光圖像
圖3 以DHE作為熒光探針不同結(jié)腸組織樣本中活性氧（ROS）的熒光圖像
檢測手段：DPPH自由基清除法、ABTS自由基清除法、羥基自由基（?OH）清除法、超氧陰離子（?O??）清除法、PTIO?清除法、DCFH DA熒光探針法、DHE熒光探針法、ESR電子順磁共振法
檢測結(jié)果：
（1）研究者以DPPH、ABTS、?OH、?O??、PTIO?為自由基模型，結(jié)果顯示PDANDs呈濃度依賴性高效清除各類ROS/RNS，100μg/mL可清除超70%羥基自由基，抗氧化能力顯著優(yōu)于傳統(tǒng)PDA納米顆粒。
（2）ESR結(jié)果直接證實(shí)，PDANDs可顯著降低DMPO-?OH與DMPO-?O??特征信號，直接淬滅短壽命高活性氧自由基。
（3）細(xì)胞與組織水平采用DCFH DA與DHE探針檢測，Rosup誘導(dǎo)后Caco-2細(xì)胞內(nèi)ROS顯著升高，PDANDs處理后綠色/紅色熒光強(qiáng)度顯著下。
案例二：Journal of Nanobiotechnology（IF=12.6）碳點(diǎn)納米酶材料調(diào)控氧化應(yīng)激促進(jìn)牙髓炎牙髓再生2024.09.04
簡介：該研究將氮摻雜碳點(diǎn)納米酶（C NZ）載入可注射光固化GelMA材料中，構(gòu)建C NZ/GelMA抗氧化體系，依托碳點(diǎn)納米酶的高效自由基清除能力，實(shí)現(xiàn)對活性氧（ROS）和活性氮（RNS）的同步清除，改善牙髓炎氧化應(yīng)激微環(huán)境。
參考資料：
https://doi.org/10.1186/s12951-024-02810-z
圖4 ABTS•+水溶液以及DPPH溶液在添加不同濃度C-NZ條件下的吸收光譜
圖5 C-NZ/GelMA材料在抗氧化方面的作用
檢測手段：ABTS自由基清除法、DPPH自由基清除法、DCFH DA熒光探針法、DAF FMDA熒光探針法
檢測結(jié)果：
（1）研究者以ABTS、DPPH自由基為體外評估模型，測試C NZ/GelMA材料的總抗氧化能力，結(jié)果顯示C NZ/GelMA材料可高效清除ABTS與DPPH自由基，且清除效果呈濃度依賴性，顯著優(yōu)于純GelMA材料，證明碳點(diǎn)納米酶賦予材料優(yōu)異的體外抗氧化性能。
（2）采用DCFH DA熒光探針檢測Pg LPS誘導(dǎo)的人牙髓干細(xì)胞內(nèi)總ROS水平，熒光圖像與定量分析表明，C NZ/GelMA材料可顯著降低細(xì)胞內(nèi)綠色熒光強(qiáng)度，將高表達(dá)的ROS恢復(fù)至接近正常水平，有效緩解細(xì)胞氧化損傷。
（3）利用DAF FMDA熒光探針檢測細(xì)胞內(nèi)活性氮（?NO）水平，結(jié)果顯示C NZ/GelMA材料可明顯減弱熒光信號，高效清除炎癥微環(huán)境中過量的?NO，同步實(shí)現(xiàn)ROS與RNS的雙重清除，為牙髓細(xì)胞提供保護(hù)。
案例三：Advanced Functional Materials（IF=19）負(fù)載石榴皮單寧的細(xì)胞膜囊泡生物墨水用于抗氧化與軟骨再生修復(fù)2025.05.25
簡介：該研究將負(fù)載石榴皮單寧（PUN）的軟骨細(xì)胞膜囊泡（CMVs）與甲基丙烯?；z膠蛋白（SerMA）結(jié)合，構(gòu)建PUN@SerMA mCMV生物墨水，依托石榴皮單寧的多羥基結(jié)構(gòu)，實(shí)現(xiàn)高效清除活性氧（ROS），為軟骨修復(fù)提供抗氧化微環(huán)境。
參考資料：
https://doi.org/10.1002/adfm.202504180
圖6 PUN@SerMA mCMV生物墨水的抗氧化性能表征
檢測手段：
DPPH自由基清除法、ABTS自由基清除法、DCFH DA熒光探針法
檢測結(jié)果：
（1）研究者以DPPH、ABTS自由基為體外評估模型，測試PUN@SerMA mCMV材料的自由基清除能力，結(jié)果顯示該材料對DPPH自由基清除率約79.82%，對ABTS自由基清除率高達(dá)94.28%，顯著高于純SerMA材料，證明石榴皮單寧賦予生物墨水優(yōu)異的總抗氧化能力。
（2）采用DCFH DA熒光探針檢測H?O?誘導(dǎo)的軟骨細(xì)胞內(nèi)ROS水平，熒光圖像顯示PUN@SerMA mCMV材料可顯著降低細(xì)胞內(nèi)綠色熒光強(qiáng)度，ROS清除率達(dá)93.0%，有效緩解細(xì)胞氧化應(yīng)激損傷。
小貼士Tips
通過對以上9種常見抗氧化檢測手段的學(xué)習(xí)，研究者可從體外化學(xué)層面、細(xì)胞層面、組織層面及分子層面綜合分析抗氧化材料的抗氧化性能。其中，不同檢測手段各有優(yōu)勢與適配場景：ESR檢測法作為自由基直接定性定量的“金標(biāo)準(zhǔn)”，可精準(zhǔn)捕獲?OH、?O??等短壽命自由基，結(jié)果可信度最高；DCFH-DA、DAF-FM DA、DHE三種熒光探針法分別實(shí)現(xiàn)細(xì)胞內(nèi)ROS、RNS及組織內(nèi)ROS的可視化檢測，能直觀呈現(xiàn)材料在生物體內(nèi)的抗氧化效果；DPPH、ABTS、PTIO、?OH、?O??五種體外化學(xué)檢測法操作簡便、成本較低，適合抗氧化材料的高通量篩選與初步活性評估。研究者可根據(jù)實(shí)驗(yàn)需求（如材料篩選階段、機(jī)制驗(yàn)證階段）、檢測對象（自由基類型、樣本類型）及精度要求，組合多種檢測方法（如體外化學(xué)法+細(xì)胞/組織熒光法+ESR驗(yàn)證），全面、系統(tǒng)地表征材料的廣譜抗氧化活性，確保實(shí)驗(yàn)結(jié)果的科學(xué)性與可靠性。
京公網(wǎng)安備11010802046783號
