一、首先是已知某汽車產品的實際使用剖面環境如下（注意：國標的圖與對應的計算結果不匹配，這里放了GB/T 34986和IEC 62506：2023最新版標準的圖，中文是GB，英文是IEC）：
二、現在計劃對其進行加速壽命試驗
1、計劃分別采用的溫度循環、恒定濕熱濕度、振動的方式進行加速
2、溫度循環條件：溫度循環的溫變速率是10℃/min，低溫為-20℃，高溫為105℃，實際使用溫變速率是1.5℃/min，溫度變化范圍是45℃
（1）用逆冪律模型計算溫度循環的加速因子：
（2）溫變速率的加速因子
注意：這里在溫度循環采用了逆冪律模型，且GB假定因子m=2.6，IEC假定m=1.9,在溫變速率這塊因子1/3是汽車電子行業針對熱疲勞失效（尤其是焊點 / 互連失效）的通用經驗加速指數。
（3）GB計算測試的循環數
已知壽命為10年，每天熱循環次數為2次，則Nuse=10*365*2=7300循環
在GB中，這里引入了前面我們提到的壽命比k這個參數（應力的持續時間（加速因子AF*實驗時間）與產品在實際環境中該應力持續時間的比值），詳見前文GB/T 34986 解讀7-定量可靠性試驗的加速，且已知k=1.5(因為在a=0.05，b=0.,2,k=1.5時可靠度R（t）接近1)
因此GB的計算結果就是：
GB對應截圖如下：
（4）IEC計算循環數

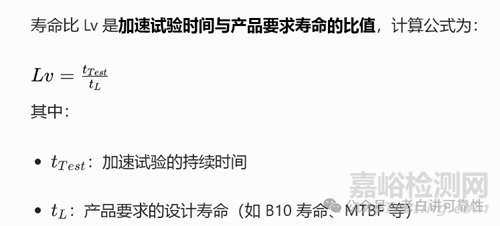

IEC這里引入一個壽命比Lv的參數，認為測試時間對應的實際壽命應該等于預計壽命*Lv
注意：這里的tTest是測試時間*加速因子
IEC對應截圖如下：
以上，可以看出IEC新標準的更新還是比較大，首先就是前面說的關于a,b,k的情況，新標準已經取消了該部分內容，取而代之的新的參數Lv,這個后面我們一起學習。今天就到這里，后面繼續溫循過程中保持時間的計算以及對應高溫加速因子和振動加速因子的計算。
