我國鋼鐵領域無損檢測試驗標準由全國鋼標準化技術委員會歸口管理。近年來，全國鋼標委組織相關研究院、大專院校、鋼鐵企業根據國內生產使用情況、跟蹤國際、國外先進標準制定了金屬材料無損檢測、鋼產品專用無損檢測標準，包括鋼板、鋼管、鋼棒等產品，廣泛應用于鋼鐵產品生產、科研檢驗之中，種類齊全，體系逐步完善，基本涵蓋了超聲波、電磁、磁粉、渦流等國際上通用的無損檢測方法。
下面通過分析我國標準體系現狀，與國際、國外先進標準體系進行對比，研究未來標準體系和標準制修訂方向，提出我國鋼產品無損檢測標準化工作目標和發展方向。
1、標準體系
1.1 標準現狀
到2015年11月為止，現行的由全國鋼標委歸口的無損檢測標準共有32個，其中國家標準21個，行業標準11個；正在開展制修訂工作已列入計劃9項國家標準，其中制定3項，修訂6項。
1.2 正在開展的制修訂項目
?20111995-T-605厚鋼板電磁超聲波探傷方法（制定）
?20130726-T-605鋼管壁厚超聲波檢測方法（制定）
?20131775-T-605復合鋼板超聲波檢驗方法（修訂GB/T 7734-2004）
?20130748-T-605無縫和焊接鐵磁性鋼管(埋弧焊除外)自動全周向磁漏檢測（修訂GB/T 12606-1999）
?20131826-T-605圓鋼漏磁探傷方法（制定）
?20140729-T-605鋼管渦流探傷檢驗方法（修訂GB/T 7735-2004）
?金屬材料電磁超聲檢驗方法 第1部分：電磁超聲換能器指南（修訂GB/T 20935.1-2007）
?金屬材料電磁超聲檢驗方法 第2部分：利用電磁超聲換能器技術進行超聲檢測的方法（修訂GB/T 20935.2-2009）
?金屬材料電磁超聲檢驗方法 第3部分：利用電磁超聲換能器技術進行超聲表面檢測的方法（修訂GB/T 20935.3-2009）
1.3 現行標準體系

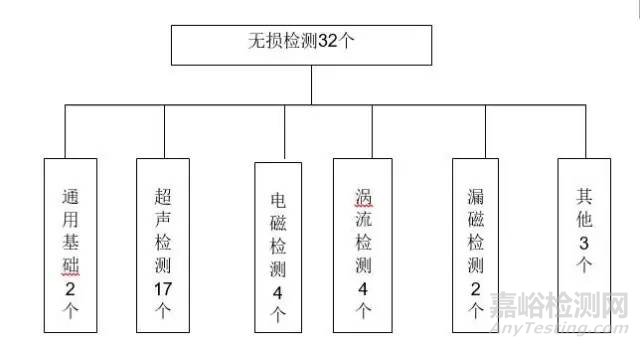

1）按照檢測方法劃分，鋼產品無損檢測標準體系中通用基礎標準有2個，超聲檢測標準有17個，電磁檢測標準有4個，渦流檢測標準有4個，漏磁檢測標準有2個，其他無損檢測（如紅外、磁粉等）標準有3個，體系框架如圖1所示。
圖1我國鋼產品無損檢測標準體系
2）按照全國鋼標委鋼鐵標準體系框架，鋼的無損檢測標準體系有4層：第1層冶金行業通用無損檢測方法標準有5項，如GB/T 20935.1-2007《金屬材料電磁超聲檢驗方法 第1部分：電磁超聲換能器指南》、YB/T 143-2013《渦流探傷信號幅度誤差測量方法》等；第2層鋼及合金通用的無損檢測標準有3個，如GB/T 7736-2008《鋼的低倍組織及缺陷超聲波檢驗法》；第3層鋼及合金產品通用無損檢測標準有12個，如GB/T 7735-2004《鋼管渦流探傷檢驗方法》、GB/T 2970-2004《厚鋼板超聲波檢驗方法》等；第四層專用無損檢測方法標準有10項，如GB/T 1786-2008《鍛制圓餅超聲波檢驗方法》、GB/T 5777-2008《無縫鋼管超聲波探傷檢驗方法》等。
2、國際標準國外標準現狀及我國標準采標情況
目前檢索到的對我國標準相對應的國際標準共有17個，國外（歐盟、美國、日本、俄羅斯）無損檢測標準380個，其中鋼的相關無損檢測方法國外先進國家或組織標準有86個，其中：歐盟標準13個；美國ASTM標準29個；日本JIS標準13個；俄羅斯GOCT標準21個。
現行無損檢測標準采標情況：共有15項標準采標，主要是ISO、ASTM和EN，采標率50%。與我國標準相對應的國際標準化組織ISO/TC17/SC19有13個標準，ISO/TC17/SC7有1個標準，在ISO/TC17/SC19的13個標準中有3個我國已采用，還有10個標準未被采用。ISO/TC17/SC7的一項標準即ISO 17577《鋼厚度大于等于6mm鋼板無損檢測試驗方法》，與我國對應的國家標準是GB/T 2970《厚鋼板超聲波檢驗方法》，目前正在修訂，由于與我國國情不符，無法轉化。
3、我國標準與國際、國外先進標準對比分析
1）我國鋼領域無損檢測基礎標準缺失
國際標準ISO 11484：2009《鋼產品—無損檢測試驗（NDT）人員資格認證系統》還沒轉化為國家標準，根據調查，國內鋼產品進出口需要應用這個標準，所以急需制定國家標準。
2）先進的無損檢測方法標準缺失
國外先進無損檢測標準種類多，除了基本的超聲波等無損檢測標準外，基本涵蓋了現今先進的無損檢測技術，包括射線、全息照相、微波等技術標準。而我國標準中只有用途最廣的傳統方法，如超聲波、渦流、電磁、漏磁等用于大生產的日常檢測，2014年最新發布的YB/T 4374-2014“鋼棒材紅外探傷檢測方法”，是新制定的一項紅外探傷標準，我國無損檢測技術與國外檢測水平還有一定的差距。其他國際先進無損檢測技術如射線探傷、全息照相探傷等標準缺失。 需要進一步研發，進而轉化為我國標準。
3）自動無損檢測技術標準相對較少
國外自動無損檢測標準多，手工檢測標準很少，標志著自動化程度高，檢測效率高，準確度高。我國標準中只有GB/T 28297-2012《厚鋼板超聲自動檢測方法》一項自動檢測標準，還有三項行業標準：《鋼管自動超聲探傷系統綜合性能測試方法》等系統綜合性能測試標準。 目前國際上通用的鋼管（無縫管、焊管及焊縫）自動無損檢測標準還沒有國家標準。
4、鋼鐵領域無損檢測技術標準體系建設方案
根據現有無損檢測標準體系及正在開展工作的標準制修訂情況分析，現有標準制修訂完成并批準發布后，無損檢測方法標準數為34項，其中國家標準23項，行業標準11項，從無損檢測標準體系分析，目前基礎標準缺失，需制定鋼鐵行業無損檢測人員資格標準，國外先進無損檢測技術方法標準缺失嚴重，根據發展趨勢，將來需增加鋼管、圓鋼自動無損檢測方法（超聲、渦流、漏磁等）標準和自動成像技術、照相技術等無損檢測方法標準。
我們將充分發揮國內無損檢測專家的作用，積極開展本專業的學術活動，加強與相關聯技術委員會的溝通、協調，及時修訂長標齡標準，力爭與國際標準同步及時轉化國際標準，跟蹤采用的國外先進標準及時更新現有國家標準，制定缺失標準填補國內空白，制定最新無損檢測技術的標準，與國際接軌，引領本領域技術發展和創新。
未來三年，主要在以下幾個方面做好無損檢測標準制修訂工作：
1）2016年完成已有計劃的標準制修訂工作
現有9項國家標準中，2015年已有4項完成報批，2項國家標準完成審定，3項正在進行中，這三項標準是《金屬材料電磁超聲檢驗方法 第1部分：電磁超聲換能器指南》、《金屬材料電磁超聲檢驗方法 第2部分：利用電磁超聲換能器技術進行超聲檢測的方法》、《金屬材料電磁超聲檢驗方法 第3部分：利用電磁超聲換能器技術進行超聲表面檢測的方法》，2016年完成標準審定工作。
2）2016年提出4項國家標準制修訂計劃
修改采用ISO 11484：2009 制定《鋼鐵產品——無損檢測人員的雇主資格體系》國家標準；
修改采用ASTM A435-1990制定《鋼板自動超聲探傷系統綜合性能測試方法》國家標準；
采用EN 15317-2007制定《鋼管壁厚自動超聲檢測系統綜合性能測試方法》國家標準；
修訂GB/T 5777-2008《鋼管超聲波探傷方法》。
3）未來3年提出36項無損檢測標準制修訂計劃，其中擬制定的國家標準30項，擬修訂的國家標準3項，行業標準3項。
5、 結束語
未來鋼產品無損檢測標準制修訂完成后，標準數量將達到70余個，我國鋼鐵領域無損檢測標準體系將會更加完善，基本覆蓋國際、國外最先進的無損檢測技術。下一步，我們還要將我國自主制定的國家標準制定成國際標準，把我國的先進技術推向國際。我們將為此而努力，為我國鋼鐵產品質量升級和產業結構調整做出我們的貢獻，為我國無損檢測技術國際化做出我們的貢獻。
