PCB是信息電子產業最基本的構件,屬于電子元器件行業中的電子元件產業。是組裝電子零件用的基板,是在通用基材上按預定設計形成點間連接及印制元件的印制板。主要功能是使各種電子零組件形成預定電路的連接,起中繼傳輸?shù)淖饔茫请娮赢a(chǎn)品的關鍵電子互連件,有“電子產品之母”之稱。印刷電路板作為電子零件裝載的基板和關鍵互連件,任何電子設備或產品都離不開PCB。其產業鏈涉及電子產品方方面面,無論是一般消費性電子產品、工業類整機、信息技術、通訊科技、醫療器械,甚至航天科技、國防工業等領域。隨著科學技術的發展,各類產品的電子信息化處理需求逐步增強,新興電子產品不斷涌現,使PCB產品的用途和市場不斷擴展。目前新興的3G手機、汽車電子、LCD、IPTV、數字電視、計算機更新?lián)Q代還將帶來更大的PCB市場。
PCB應用廣泛,但由于成本以及技術的原因,PCB在生產和應用過程中出現了大量的失效問題,并因此引發了許多質量糾紛。為了弄清楚失效的原因以便找到解決問題的辦法和分清責任,必須對所發生的失效案例進行失效分析。
沉錫焊盤上錫不良失效分析
1.背景:
送檢樣品為某PCBA板,該P(yáng)CB板經過SMT后,發現少量焊盤出現上錫不良現象,樣品的失效率大概在千分之三左右。該P(yáng)CB板焊盤表面處理工藝為化學沉錫,該P(yáng)CB板為雙面貼片,出現上錫不良的焊盤均位于第二貼片面。
2.分析說明:

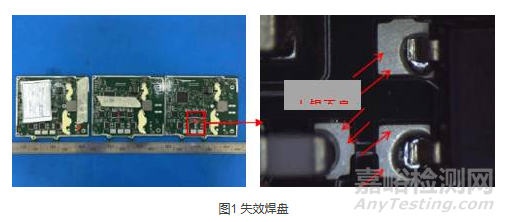

首先進行外觀檢查,通過對失效焊盤進行顯微放大觀察,焊盤存在不上錫現象,焊盤表面未發現明顯變色等異常情況,結果如圖1所示:

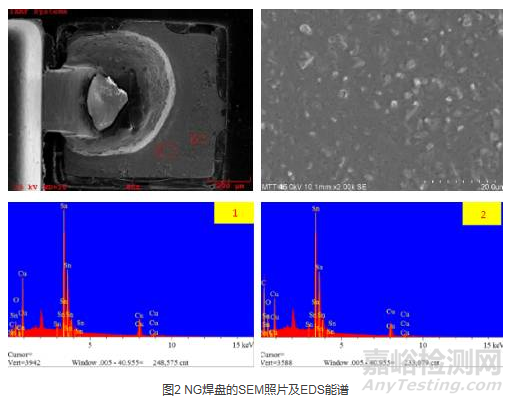

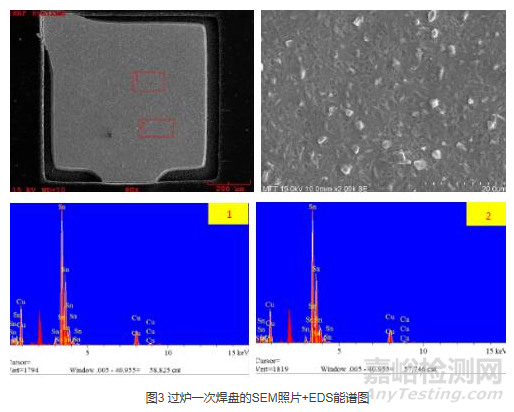

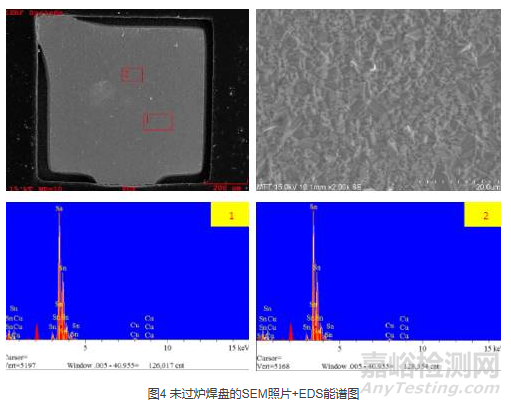

再對NG焊盤、過爐一次焊盤、未過爐焊盤分別進行表面SEM觀察和EDS成分分析,未過爐焊盤表面沉錫層成型良好,過爐一次焊盤和失效焊盤表面沉錫層出現重結晶,表面均未發現異常元素,結果分別如圖2、3、4所示:

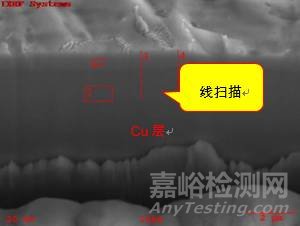

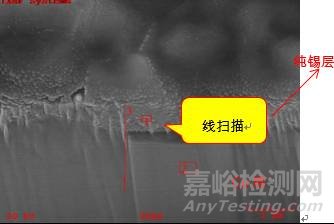

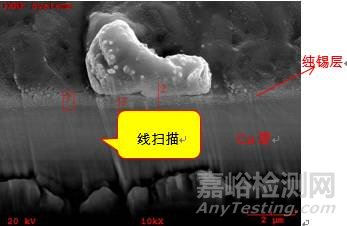

再利用FIB技術對失效焊盤、過爐一次焊盤及未過爐焊盤制作剖面,對剖面表層進行成分線掃描,發現NG焊盤表層已經出現Cu元素,說明Cu已經擴散至錫層表面;過爐一次焊盤表層在0.3μm左右深度出現Cu元素,說明過爐一次焊盤后,純錫層厚度約為0.3μm;未過爐焊盤的表層在0.8μm左右深度出現Cu元素,說明未過爐焊盤的純錫層厚度約為0.8μm。鑒于EDS測試精度較低,誤差相對較大,接下來采用AES對焊盤表面成分進行進一步分析。

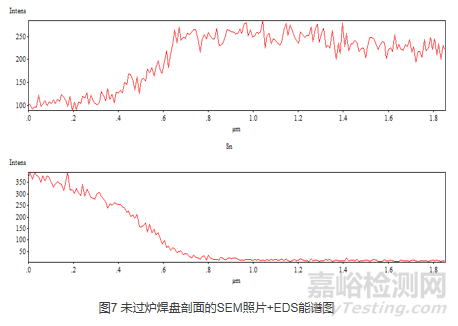

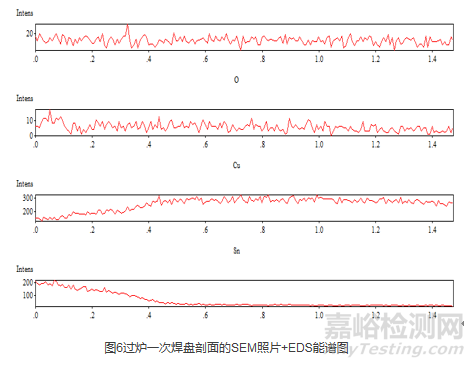

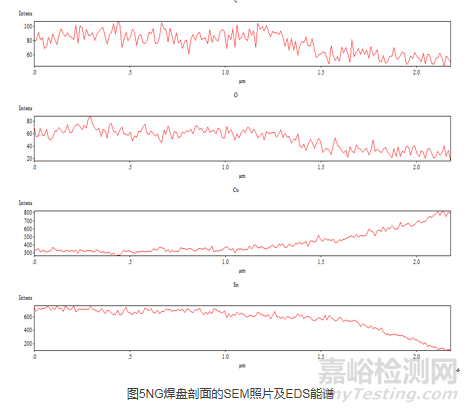

結果如圖5、6、7所示:

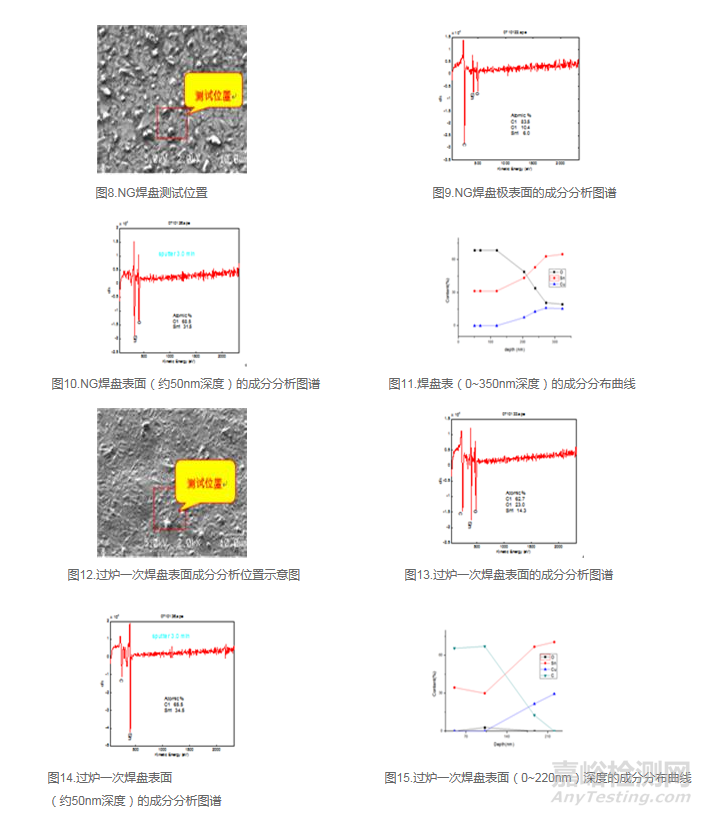

最后對NG焊盤和過爐一次焊盤的極表面成分進行分析,NG焊盤在0~200nm深度范圍內,主要為Sn、O元素,200~350nm深度范圍內,為銅錫合金,幾乎不存在純錫層;過爐一次焊盤在0~140nm深度范圍內主要為錫層,之后出現元素Cu(金屬化合物),結果如圖8~15所示:

結論: 由上述分析可知,NG焊盤在SMT貼裝前已經過完一次爐,在過爐過程中,表層錫會被氧化,同時高溫加劇錫與銅相互擴散,形成銅錫合金,使銅錫合金層變厚,錫層變薄。當錫層厚度小于0.2μm,焊盤將不能保證良好的可焊性,出現上錫不良失效。
