篩選度定義

產品中存在對某一特定篩選敏感的潛在缺陷時，該篩選將該缺陷以故障形式析出的概率（摘自GJB/Z34）。

篩選度計算公式

GJB/Z34介紹了幾個常用計算公式，英文原版來自MIL-HDBK-344A。

1、恒定高溫篩選強度
SS=1-exp [-0.0017(R+0.6)^0.6t]
式中：R—高溫與室溫(一般取25℃)的差值；t—恒定高溫持續時間；

例：用85℃對某一元器件進行48H的篩選，則其篩選強度為:61.6%=1- EXP[-0.0017*(60+0.6)^0.6*48]；注意：這里R=85-25=60，而不是直接用85代入計算；

分析：若上例中如果產品的潛在缺陷對于恒定高溫敏感，85度&48小時的測試僅有61.6%的概率暴露出故障，若要提高概率，可以通過增加溫度或者增加測試時間。這里算了下，若溫度不變，將測試時間增加到100小時可以有91.4%的概率暴露故障，實際情況根據不同需要更改時間或溫度；

注意：選用此方案時，關機情況下溫度上限不能超過產品的存儲溫度上限，開機時溫度不能超過產品的工作溫度上限。

2、溫度循環的篩選強度
SS=1-exp{-0.0017(R+0.6)0.6[Ln(e+v)]^3N}
式中：R—溫度循環的變化范圍（℃）；V—溫變率（℃/min）；N—溫度循環次數，e為自然對數的底數2.71828.....;

例：用60℃到－40℃以10℃/min的速率做15次循環，則對應的篩選強度為：99.87%=1-EXP{-0.0017*(100+0.6)^0.6*[ln(2.71828+10)]^3)*15}；
分析：上例中如果產品的潛在缺陷對于溫度循環敏感，85度&48小時的測試僅有61.6%的概率暴露出故障，若要提高概率，可以通過增加溫度或者增加測試時間。這里算了下，若溫度不變，將測試時間增加到100小時可以有91.4%的概率暴露故障，實際情況根據不同需要更改時間或溫度；

注意：有的推薦每個循環20分鐘，這里不建議選取，因?yàn)檫@不是溫度沖擊測試，通常在做溫度循環篩選時，需要在每個溫度點保持到產品溫度穩定，一般電子產品選擇2小時左右，也即一個循環需差不多4小時。


3、隨機振動的篩選強度
SS=1-exp{-0.0046(Grms)^1.71*t}

4、掃頻正弦振動的篩選強度
SS=1-exp{-0.000727(Grms)^0.863*t}

5、共振點駐留的篩選強度
SS=1-exp{-0.00047(Grms)^0.49*t}
3,4,5式中：t—為振動時間；Grms---振動G值；

例：用6Grms進行5分鐘測試，則對應的篩選強度為：38.89%=1-EXP{-0.0046*6^1.71*5}

注意：對于振動篩選，通常選用隨機振動進行篩選。

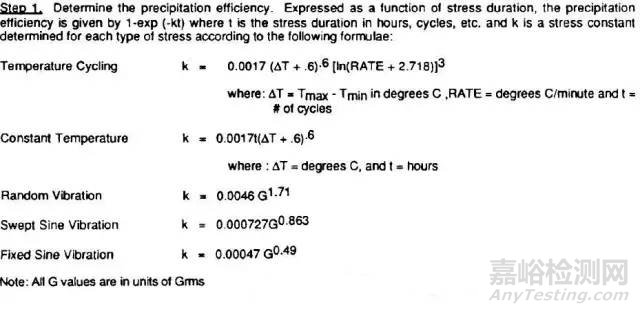

下圖為MIL-HDBK-344A原版公式。

驗證篩選有效性

先進行溫度循環，接著進行隨機振動，施加的應力量級與剔除失效的篩選應力等級相同，不同的是將溫度循環時間增加到最大80小時，隨機振動時間增加到最大15分鐘，若試驗樣品在80小時內的連續40小時無故障，則認為其通過了溫度循環篩選；若試驗樣品在15分鐘內的連續5分鐘無故障，則認為其通過了振動篩選。（摘自GJB/1032）
