中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

電鍍是將制件浸于含有要鍍上的金屬離子藥水中，通電后，在制件表面析出一層金屬薄膜的方法。電鍍能賦予各種金屬和非金屬器件以優(yōu)異的外觀和良好的耐腐蝕、耐磨損性能，還能使器件表面獲得多種特殊的功能，使之成為新型的功能材料，甚至還可作為形成某些金屬基復(fù)合結(jié)構(gòu)材料的手段。因此，電鍍在各工業(yè)生產(chǎn)部門中得到了廣泛的應(yīng)用。那么如何評價(jià)電鍍的性能呢，下面小編將帶您解讀電鍍十大性能測試。



一、外觀檢驗(yàn)





金屬零件電鍍層的外觀檢驗(yàn)是最基本、最常用的檢驗(yàn)，外觀不合格的鍍件就無需進(jìn)行其它項(xiàng)目的測試。檢驗(yàn)時用目力觀察，按照外觀可將鍍件分為合格的、有缺陷的和廢品三類。外觀不良包括有針孔，麻點(diǎn)，起瘤、起皮、起泡、脫落、陰陽面、斑點(diǎn)、燒焦、暗影、樹枝狀和海綿狀江沉積層以及應(yīng)當(dāng)鍍覆而沒有鍍覆的部位等缺陷。

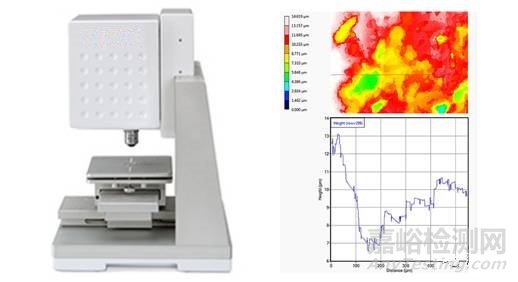

▎表面粗糙度測試



表面粗糙度測量屬于微觀長度測量，目前采用方法有比較法、光學(xué)法、針描法等多種，針描法中的輪廓儀法由于具有體積小、重量輕、倍率高、測量速度快等優(yōu)點(diǎn)，被廣泛應(yīng)用。



▎鍍層光亮度



鍍層光亮度是裝飾要求較高的鍍件所測量的指標(biāo)，光亮度是指在一定的照度和角度的入射光作用下，鍍層表面反射光的比率和強(qiáng)度，通常采用目測法和樣板對照法來評定鍍件的光亮度。對于平面狀鍍件，使用光度計(jì)能得到很好的效果。



二、附著強(qiáng)度測試

鍍層附著強(qiáng)度又稱鍍層結(jié)合力，是指鍍層與基體或中間體鍍層結(jié)合的好壞，鍍層附著強(qiáng)度的好壞對裝飾性能、防護(hù)作用有直接的影響，它是金屬鍍層質(zhì)量重要的檢驗(yàn)指標(biāo)之一。

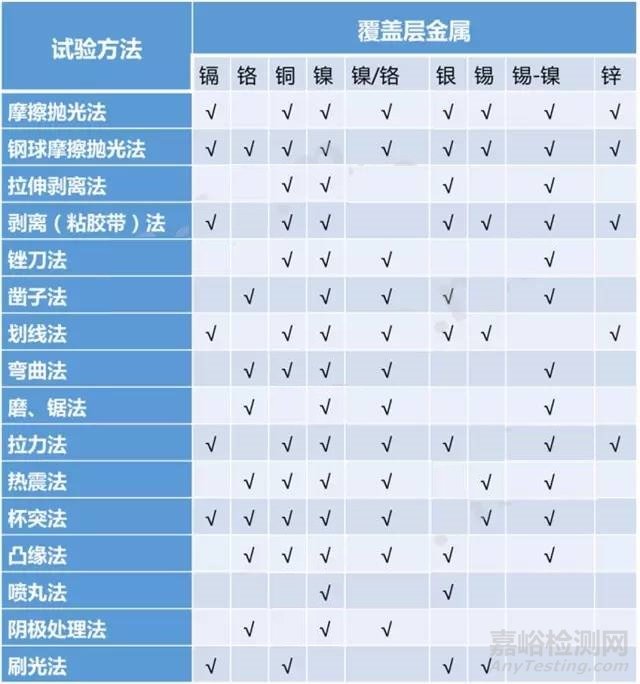

金屬鍍層附著強(qiáng)度試驗(yàn)方法的選擇



三、厚度測量

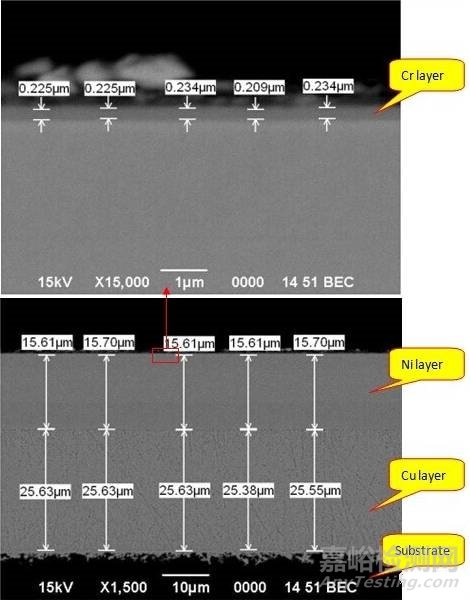

電鍍層的厚度及其其均勻性是鍍層質(zhì)量的重要標(biāo)志，它在很大程度上影響產(chǎn)品的可靠性和使用壽命。電鍍層的厚度測量方法分破壞性測量和非破壞性測量兩大類。破壞性測量方法包括：計(jì)時液流法、點(diǎn)滴測厚法、庫倫法、金相法等；非破壞性測量方法包括：磁性法、渦流法、β射線反向散射法、X射線光譜法等。

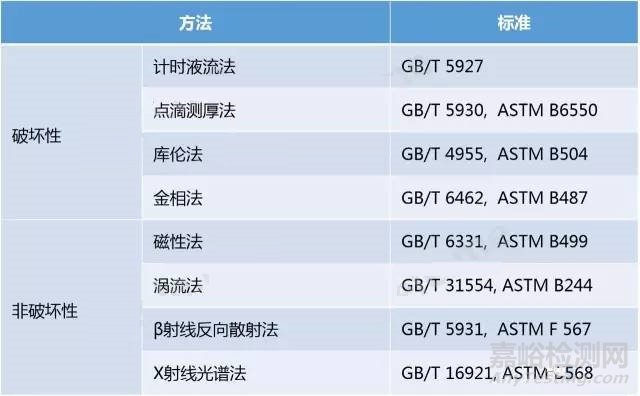

厚度測試方法及其對應(yīng)標(biāo)準(zhǔn)



四、孔隙率測試

鍍層的孔隙是指鍍層表面直至基體金屬的細(xì)小孔道隙大小影響鍍層的防護(hù)能力。測定孔隙的方法有貼濾法、浸漬法、電涂法、氣體滲透法等。

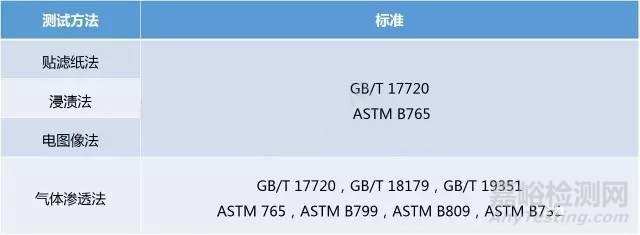

鍍層孔隙率測試方法

五、顯微硬度測試

硬度是鍍層的重要機(jī)械性能之一。鍍層的硬度決定于嘴鍍層金屬的結(jié)晶組織。為了消除基體材對鍍層的影響和鍍層厚度對壓痕尺寸了限制，一般用顯微硬度法。硬度測試參照標(biāo)準(zhǔn)：GB/T 9790, ISO 4516, ASTM B578。

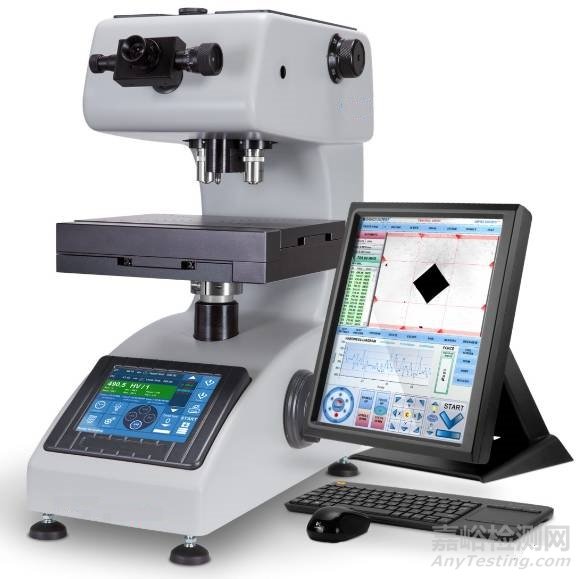

維氏/努氏硬度計(jì)

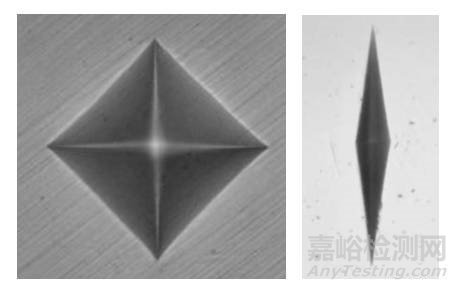

維氏硬度壓痕（左）和努氏硬度壓痕（右）



▎維氏硬度計(jì)算公式：

P — 試驗(yàn)力，kg；

d — 兩條對角線平均長度，mm。



▎努氏硬度計(jì)算公式：

F — 試驗(yàn)力，N；

d — 壓痕長對角線長度，mm。



六、內(nèi)應(yīng)力測試



鍍層內(nèi)應(yīng)力是指在沒有外加載荷的情況下，鍍層內(nèi)部所具有的一種平衡應(yīng)力。這種應(yīng)力是在電鍍過程中受到一些沉積因素的影響，引起金屬晶格缺陷所致。鍍液中的某些金屬離子、陰離子以及有機(jī)添加劑，都會顯著增加鍍層的內(nèi)應(yīng)力。鍍層內(nèi)應(yīng)力會導(dǎo)致鍍層在儲存、使用過程中產(chǎn)生氣泡、開裂、剝落等現(xiàn)象，在外力作用時，還會引起應(yīng)力腐蝕和降低疲勞強(qiáng)度等。測定鍍層內(nèi)應(yīng)力的方法有：彎曲陰極法，剛性平帶法，螺旋收縮儀法等，測試方法可參考ASTM B636。









七、氫脆性及延展性測試

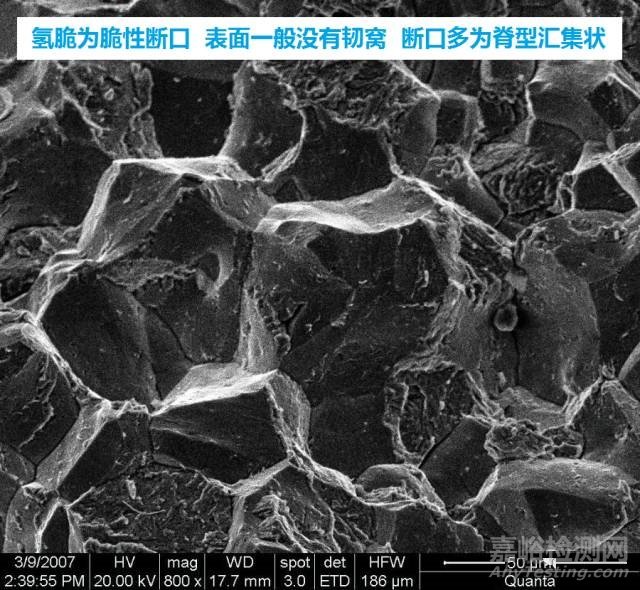

典型氫脆斷口



鍍層脆性是鍍層物理性能中的一項(xiàng)重要指標(biāo)。脆性存在往往會導(dǎo)致鍍層開裂，結(jié)合力下降，乃至直接影響的使用價(jià)值。鍍層脆性的測試，一般通過試樣在外力作用下使之變形，直至鍍層產(chǎn)生裂紋，然后以鍍層產(chǎn)生裂紋時的變形程度或撓度值大小，作為評定鍍層脆性的依據(jù)，測試可參照標(biāo)準(zhǔn)ASTM F519。



鍍層的延展性是指鍍層在外力的作用下，產(chǎn)生塑性變形或彈性變形時，或者兩種變形同時產(chǎn)生時，鍍層不發(fā)生斷裂或開裂的能力。測定鍍層脆性的方法有延遲破壞試驗(yàn)，緩慢彎曲試驗(yàn)，應(yīng)力環(huán)試驗(yàn)等；測定鍍層韌性的方法有拉伸試驗(yàn)法和彎曲試驗(yàn)法，可參照的標(biāo)準(zhǔn)有：GB/T 15821, ASTM B489, ASTM B490。

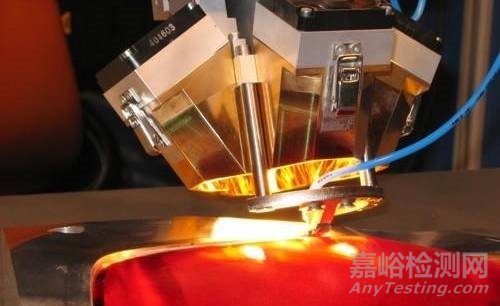

八、釬焊性測試

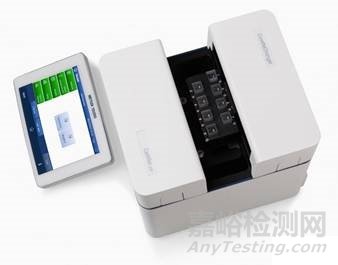

鍍層釬焊性是表示焊料在欲焊金屬表面流動的難易程度，即鍍層表面被熔融焊料潤濕的能力。不同的鍍層，被同一種熔融焊料潤濕的能力是不同的；即使是同一種鍍層，由于所含雜質(zhì)含量、鍍層組織不同，其釬焊性也會有差別。因此，對鍍層的釬焊性進(jìn)行檢測，可以更好了解鍍層與焊料的匹配性，從而有針對性地選擇焊料，滿足電子工藝對釬焊性鍍層的需要。釬焊性測試方法主要有槽焊法，球焊法，潤濕稱重法，可參照標(biāo)準(zhǔn)GB/T 16745, ASTM B678。









九、耐蝕性測試

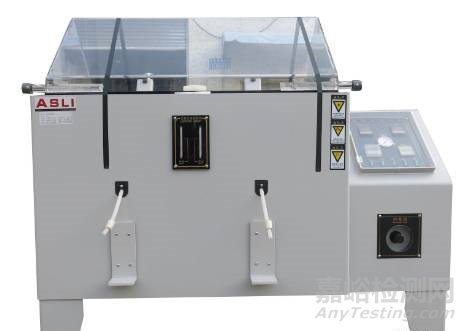

鹽霧試驗(yàn)箱



耐蝕性是指電鍍產(chǎn)品抵抗環(huán)境條件侵蝕的能力，它是鍍層的重要性能指標(biāo)之一。不管是防護(hù)性鍍層，還是裝飾性鍍層、功能性鍍層，對鍍層在一定環(huán)境下的耐蝕性都有嚴(yán)格要求。因?yàn)橐坏╁儗颖桓g，產(chǎn)品就無法發(fā)揮其應(yīng)有的功能。耐蝕性測試是考核鍍層性能，評價(jià)產(chǎn)品使用壽命的重要手段，對保證產(chǎn)品的安全使用具有重要的意義。

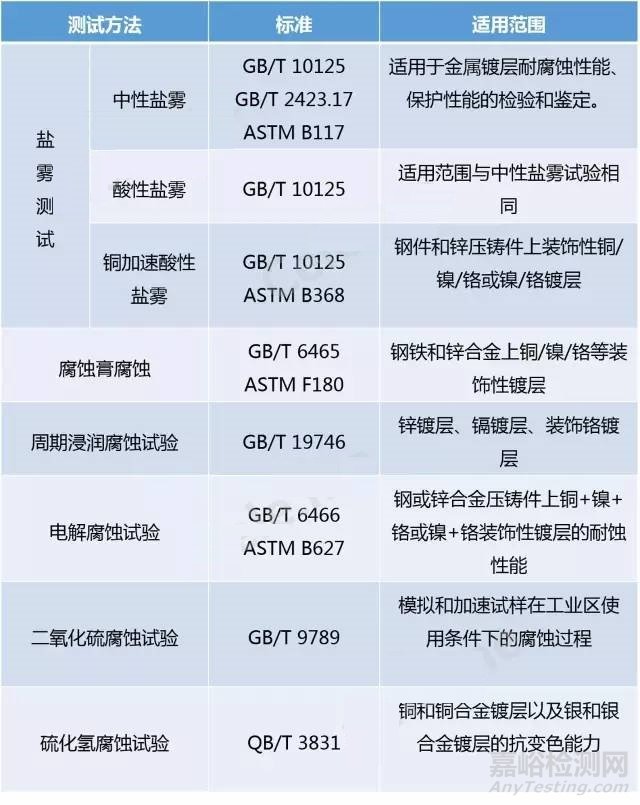

鍍層耐腐蝕測試方法









十、耐磨性能

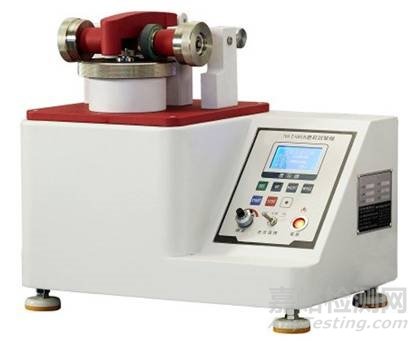

磨耗試驗(yàn)機(jī)



有一些鍍層用在有摩擦的部位，需要有良好的耐磨性，一般認(rèn)為鍍層硬度高，相應(yīng)的耐磨性良好，因此有時人們用鍍層硬度比較耐磨性的高低，此辦法不是很科學(xué)，因?yàn)殄儗拥哪湍バ圆粌H取決于硬度，還取決于什么材質(zhì)和表面的物體摩擦、摩擦?xí)r的負(fù)荷、潤滑狀態(tài)和溫度等因素。因此鍍層耐磨性能的測試，多數(shù)是模擬實(shí)際使用情況，做磨耗試驗(yàn)。試驗(yàn)設(shè)備為磨耗試驗(yàn)機(jī)，可參考的標(biāo)準(zhǔn)有：GB/T 12967, ASTM F1978。
