3）酯類油
屬極性液體介質(zhì)，εr為3～7，tgδ 也較大。除磷酸酯外，多數(shù)酯類的毒性很低。由于酯的極性，易于吸附雜質(zhì)和水分，較難凈化。酯的電性能優(yōu)良，εr大，可用于電容器。它的閃點較高，亦可用于難燃性變壓器。缺點是粘度較高,不易浸漬。芐基新癸酸酯(BNC)的理化性能、電性能、熱氧老化穩(wěn)定性均優(yōu)良，吸氣性強。適用于浸漬紙、膜紙復(fù)合介質(zhì)電容器。磷酸三甲苯酯(TCP)的εr約為6，為不燃性油。與PXE和AN混合可提高其低溫下的局部放電性能。當TCP的體積混入量大于40～50%時也具有不燃性。缺點是凈化困難，并具有一定毒性?？捎糜陔娙萜骷半y燃性變壓器。鄰苯二甲酸烷基酯隨烷基碳原子數(shù)增加,閃點、粘度升高,εr、tgδ、凝固點降低。鄰苯二甲酸二辛酯（DOP）和三氯化苯(TCB)混合可用于紙或膜紙復(fù)合介質(zhì)電容器。其他如偏苯三酸三辛酯，εr為4.2,可用于脈沖及金屬化電容器。季戊四醇酯可用于變壓器。
4）醚類和砜類合成油
烷基氯化二苯醚(MCDO)的電氣性能和穩(wěn)定性優(yōu)良，不燃燒，浸漬全膜電容器較好，但因毒性較大使應(yīng)用受到限制。雙甲苯醚 (DTE)的理化性能及電性能優(yōu)良，適用于膜紙及全膜電容器。二芳基砜和芳烴合成油混合，在電容器中也有應(yīng)用。
5）聚丁烯
由丁烯和異丁烯聚合而成，為非極性液體。εr、tgδ低，介電性能和老化穩(wěn)定性優(yōu)于礦物油,具有吸氣性。改變聚合度，可得到粘度不同的聚丁烯。主要用于鋼管充油電纜和低壓電容器。

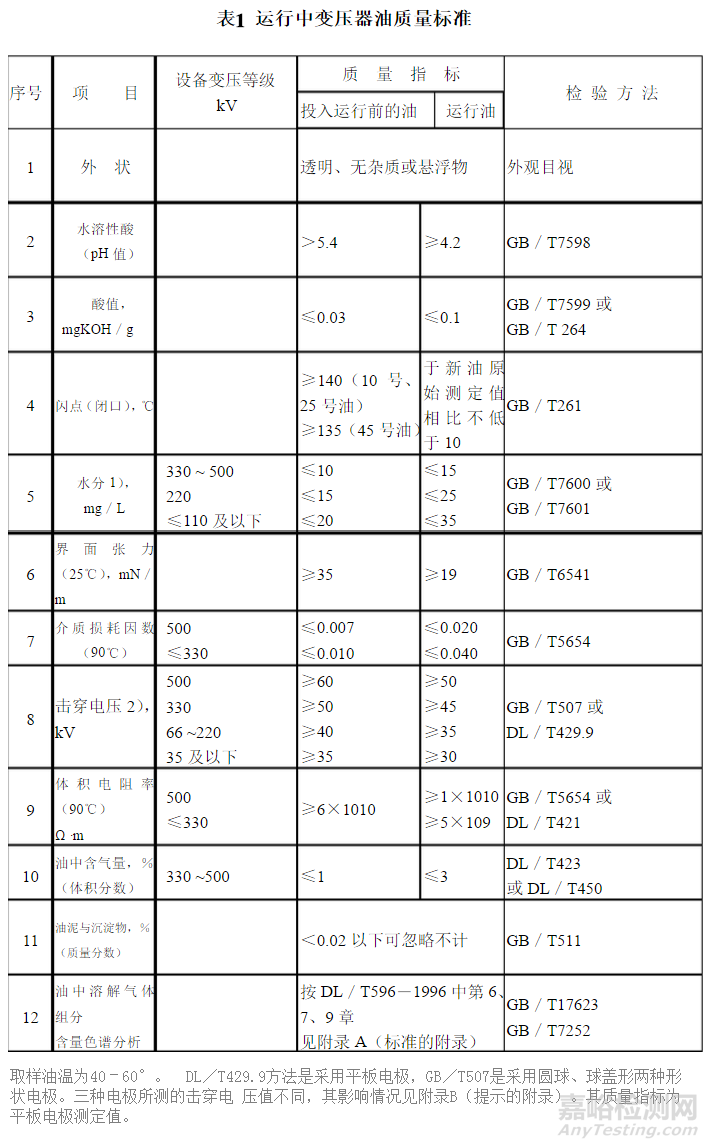

絕緣油檢測試驗
絕緣油廣泛應(yīng)用于電力變壓器、油斷路器、充油電纜、電力電容器和套管等高壓電氣設(shè)備中，其作用有以下3個方面：
第一、絕緣作用。對變壓器、電纜及電容器等固體絕緣進行浸漬和保護、填充絕緣中的氣泡，防止外界空氣和濕氣侵入，保證絕緣可靠。
第二、冷卻作用。對變壓器等電氣設(shè)備，熱油經(jīng)過散熱器冷卻，再回到變壓器本體，使箱體內(nèi)的絕緣油循環(huán)冷卻，保持變壓器溫度在一定范圍內(nèi)。
第三、滅弧作用。油斷路器中的絕緣油，除了具有絕緣作用外，還具有滅弧作用，促使斷路器迅速可靠地切斷電弧。 為了使絕緣油能夠完成其本身的功能，它應(yīng)具有較小的粘度、較低的凝固點、較高的閃點和耐壓強度，以及有較好的穩(wěn)定性。 在運行中，絕緣油經(jīng)常受到氧氣、濕氣、高溫、陽光等作用，性能會逐漸變壞，致使它不能充分發(fā)揮作用。為確保絕緣油性能良好，必須定期地對絕緣油進行試驗。
電氣性能試驗
變壓器油作為充填于電氣設(shè)備內(nèi)部的一種介質(zhì)，他必須具備良好的電氣性能，才能充分發(fā)揮其應(yīng)有的功能作用。
新油的主要電氣性能包括：
1.1 絕緣強度
變壓器油的介電強度或擊穿電壓，是衡量他在電氣設(shè)備內(nèi)部能耐受電壓的能力而不被破壞的尺度，也就是檢驗變壓器油性能好壞的主要手段之一。絕緣油的擊穿過程與其純凈度有關(guān)，純凈的絕緣油有很高的擊穿強度 （可達106V/cm ），其擊穿過程主要由電擊穿引起，由于油中分子濃度較大，所以電子在油中運動的自由行程很小，不易積累足夠的能量，因此只有具備很高的電場強度時，才能發(fā)生擊穿。但一般用于設(shè)備的油往往不是十分純凈的，其中含有各式各樣的雜質(zhì)，如氣體、水分、固體顆粒及油老化產(chǎn)生的聚合物等，因此在研究油擊穿時，不能排除這些因素的影響。研究含有雜質(zhì)的絕緣油的擊穿過程的理論很多，應(yīng)用最廣泛的是“小橋理論”。其認為：工程用絕緣油擊穿的主要原因在于雜質(zhì)的影響，雜質(zhì)由水分、纖維質(zhì)（主要是受潮的纖維）構(gòu)成。雜質(zhì)的介電系數(shù)比絕緣油要大得多。在電場中，雜質(zhì)首先極化，被吸引向電場強度最強的地方，即電極附近，并按電力線方向排列，于是在電極附近形成了雜質(zhì)“小橋”。如果極間距離大，雜質(zhì)少，只能形成斷續(xù)“小橋”，而“小橋”的電導率和介電系數(shù)都比絕緣油大，由于“小橋”的存在，會畸變油中的電場。因為纖維的介電系數(shù)大，使纖維端部處油中的電場加強，于是放電首先在這部分油中開始產(chǎn)生，油在高場強下電離而分解出氣體，形成氣泡，電離又增強。而后逐漸發(fā)展，使整個油間隙可能在氣體通道中擊穿，所以擊穿就能在較低的電壓下發(fā)生。如果極間距離不大，雜質(zhì)又足夠多，則“小橋”可能連通兩個電極，這時，由于“小橋”的電導較大，沿“小橋”流過很大電流（電流大小視電源容量而定），使“小橋”強烈發(fā)熱，“小橋”中的水分和附近的油沸騰氣化，造成一個氣體通道――“氣泡橋”，最后油樣在比較低的電壓下，沿著這個“氣泡橋”擊穿。如果纖維不受潮，則因“小橋”的電導很小，對于油擊穿電壓的影響也比較小，這就是雜質(zhì)引起絕緣油擊穿的基本過程。顯然，這種擊穿形式的“小橋”與加熱過程有關(guān)，故也有人稱之為熱擊穿。應(yīng)當指出，上述的過程只適用于穩(wěn)態(tài)電壓（直流和工頻）和比較均勻的電場中。當沖擊電壓作用或電場極不均勻時，雜質(zhì)不易形成“小橋”，它的作用只限于畸變電場，故其擊穿過程就可能主要是油本身的電擊穿了。
1.2 介質(zhì)損耗因數(shù)
介質(zhì)損耗因數(shù)主要是反映油中泄漏電流而引起的功率損失。介質(zhì)損耗因數(shù)而大小對判斷變壓器油的劣化與污染程度是很敏感的。介質(zhì)損耗因數(shù)只能反映出油中是否含有污染物質(zhì)和急性雜志，而不能確定存在于油中的是何種極佳雜質(zhì)。但當油氧化或過熱而引起劣化時，或混入其他雜質(zhì)時，隨著油中極佳雜質(zhì)或充電的膠體物質(zhì)含量增加，介質(zhì)損耗因數(shù)也會隨之增大，高的可達10%以上。該試驗主要用于判斷油是否臟污或劣化，它只能判定油中是否含有極性物質(zhì)，而不能確定是何種極性物質(zhì)。有時候，當油進一步氧化，可能使油的溶解水分能力增強，因而此種類型油的油泥并不能在介損中反映出來。如果油的介損超過0.7%時，則需要進行檢查，若100℃下的介損為25℃時介損的7—10倍，則表明油已贓污，而不是含有水分。
物理及化學性能試驗
1.油的外觀與顏色:
良好的油應(yīng)該是清潔而透明的，如果模糊不清表明有中含有水分、碳?；蛴湍唷Ｈ绻l(fā)現(xiàn)有碳微粒，則可能是變壓器內(nèi)部存在有電弧或局部放電現(xiàn)象，則有必要進行油的色譜分子。油的顏色若有明顯的改變，則應(yīng)注意油的老化是否加速，或加速油的運行溫度的監(jiān)控。
2.酸值：
酸值的上升是油初始化劣化的標志，酸性物質(zhì)的存在將不可避免地產(chǎn)生油泥。如果油中同時存在水份的話，則可使鐵生銹，同時對紙絕緣系統(tǒng)也是有害的。
3.界面張力:
該試驗是反應(yīng)油劣化產(chǎn)物和從固體絕緣材料中產(chǎn)生的可溶性極佳雜質(zhì)是相當敏感的。油中氧化產(chǎn)物含量越大，則界面張力越小。如果油中界面張力值在27~30mN/m時，則表明油中已有油泥產(chǎn)生的趨勢；如果張力值達18mN/m以下，則表明油已老化嚴重，應(yīng)予更換。
4.水分含量:
水分在油中與絕緣紙中為一個平衡狀態(tài)。油在不同溫度下有不同的飽和水分溶解量，這一飽和溶解量隨溫度的升高而增大，因而在高溫下絕緣紙中水分即進入油中；當油溫下降時，油中水分有一部分將向紙中擴散，使油中的含水量下降。
5.閃點:
油品的揮發(fā)性實際是與變壓器油在使用環(huán)境條件下的安全性有一定的內(nèi)在聯(lián)系。具體說，他是在一定溫度、時間及火焰大小的條件下的閃點和著火點。這里必須指出，閃點和著火點不是一個等同的概念。閃點是指當油品加熱到足夠的油氣產(chǎn)生，并在其中外加一個火焰，使油氣在一瞬間就著火的最低溫度；著火點則是當油品加熱到足夠的油氣連續(xù)產(chǎn)生，外加火焰于其上能維持5秒鐘燃燒時的最低溫度。
6.水溶性酸：變壓器油在氧化初級階段一般易生成低分子有機酸，如甲酸、乙酸等，因為這些酸的水溶性較好，當油中水溶性酸含量增加(即pH 值降低)，油中又含有水時，會使固體絕緣材料和金屬產(chǎn)生腐蝕，并降低電氣設(shè)備的絕緣性能，縮短設(shè)備的使用壽命。
以等體積的蒸餾水和試油混合搖動，取其水抽出液，注入指示劑，觀察其變色情況，判斷試油中是否含水溶性酸及水溶性堿。
1 儀器
1.1 分液漏斗：250～500ml。
1.2 試管：直徑15～20mm，高140～150mm。
1.3 水浴。
1.4 錐形燒瓶：250ml。 將加熱至70～80℃的試油50ml與同溫度的蒸餾水(蒸餾水煮沸后pH為6.0～7.0)50ml，注入同一分液漏斗中，搖動5min，待分層冷至室溫時進行試驗。
京公網(wǎng)安備11010802046783號
