壓力鑄造(簡稱壓鑄)工藝是一種高效益、高效率的少、無切削的金屬成形工藝。它是鋁合金、鎂合金等非鐵金屬合金的主要鑄造方式，廣泛地運用于汽車、航空、數碼電子產品等領域。壓鑄模具是壓鑄的最關鍵部件。但是，鋁合金模具在澆注時受到激熱，在開模時受到噴霧的激冷，經受一定次數的循環后將發生熱疲勞。而壓鑄模具生產周期長、投資大、制造精度高、故造價較高。提高模具熱疲勞壽命不僅可以提高生產效率，還可以降低成本。模具壽命的高低是衡量模具質量的重要指標之一。

據統計表明，鋁合金壓鑄模具主要的失效形式為熱疲勞龜裂，該失效比例達到60％～70％。材料熱疲勞性能測試方法最早的是COLFIN在1953年提出的，此后還有板狀試樣法和龜裂評級法即Uddeholm方法。前者需要大型的成套設備，試驗成本高，而且與實際工作的熱疲勞損壞形式相差甚遠。后兩者試驗成本低，且與實際接近，故為較多的材料研究者所采用。工業中廣泛采用的熱疲勞試驗方法是瑞典Uddeholm方法。Uddeholm法是將棒狀試樣反復經高頻感應加熱和冷卻后，參考標準圖譜對表面龜裂程度比較評級的方法。這套評定圖譜考慮了裂紋局部的寬度與整體的廣度，非常直觀，但它難以定量化。而且試棒在感應條件下的加熱和實際壓鑄條件有較大的差異，不能考慮鋁液對模具的腐蝕等影響。熱疲勞裂紋的評定受主觀因素的影響較大，需要很有經驗的工程人員來評定。吳曉春等把圖譜評級標準進行了定量化，提出了一個新的物理參數——損傷因子以實現計算機的自動評定。目前對于壓鑄模具熱疲勞的研究主要集中于如何從鑄件結構設計、模具設計、模具材質、模具加工、熱處理工藝和壓鑄工藝參數等方面提高模具熱疲勞壽命。本研究開發了接近壓鑄生產條件的壓鑄模具熱疲勞壽命試驗設備，開展H13鋼熱疲勞壽命研究，了解壓鑄模具熱疲勞的過程，不同工藝對熱疲勞壽命的影響，探索預測熱疲勞壽命的方法，探討提高壓鑄模具熱疲勞壽命的工藝。

1 熱疲勞試驗方法
Uddeholm方法是通過高頻電源對試樣進行加熱與冷卻(水、氣)的往復循環，以此方法使試樣拋光表面產生龜裂裂紋。但是模具在壓鑄過程中不僅受到熱應力，還受到?jīng)_擊應力、侵蝕等作用發生裂紋，隨著裂紋擴展，模具組織也會發生變化。為了更加逼近真實壓鑄過程，本研究采用將試樣浸入鋁液加熱一脫模劑中冷卻的方法12¨，模擬壓鑄模具合模受熱與開模冷卻的過程，模擬壓鑄模具鋼H13鋼的熱疲勞壽命。通過自制的熱疲勞試驗機，試樣可以循環在800℃的鋁液中加熱，在室溫的脫模劑中冷卻。試樣內部有冷卻水通道，可以實現內部冷卻水循環流動。試驗對比研究了試樣通內部冷卻水和不通內部冷卻水情況下的熱疲勞壽命。

1．1試樣

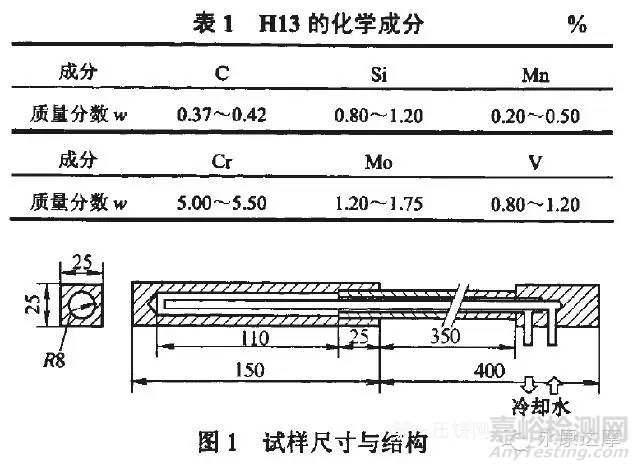

本試驗試樣使用的材質為H13鋼，壓鑄模具中最常用的材料，其成分如表1所示。
本試驗在試樣內部設計了內部冷卻水通路，試樣尺寸和內部冷卻水通路結構設計如圖l所示。冷卻水溫度由自動化散熱系統保持在35℃。

1．2熱疲勞試驗機

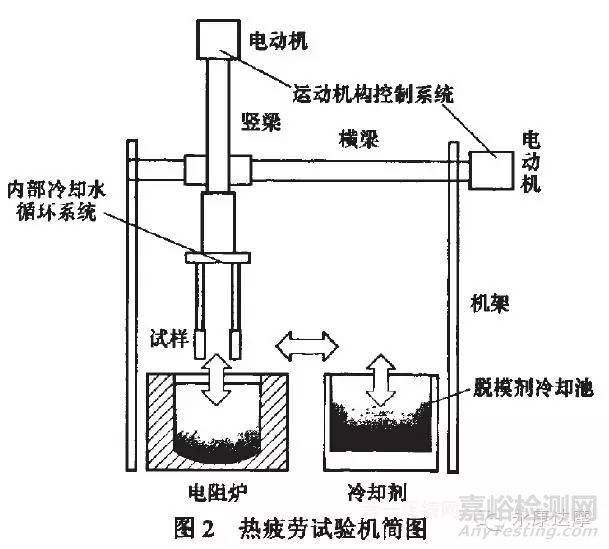

本試驗研究是使用自制的熱疲勞試驗機，其示意圖見圖2。試驗機主要包括運動機構控制系統、內部冷卻水循環系統、脫模劑散熱系統、加熱系統和冷卻系統?？刂葡到y(tǒng)使得試樣可以使試樣實現循環地在豎梁上上下運動和在橫梁上水平運動。試樣運動行程路線由運動控制器編程控制。內部冷卻水系統使其中一個試樣在試驗過程中一直通著內部冷卻水，為了使內部冷卻水保持恒溫，還設計了冷卻水自動化散熱系統。脫模劑冷卻池水溫在試驗循環多次后會升高，也需要一個散熱系統使得脫模劑保持在室溫。加熱系統是試樣浸入鋁液中加熱，鋁液在電阻爐內保持800℃。冷卻系統是試樣浸入脫模劑溶液池中冷卻，脫模劑循環流動散熱，保持恒溫。

1.3 循環運動
試樣循環地垂直運動行程為280 mm，水平運動行程為600姍。試樣在鋁液中加熱12 S，在脫模劑中冷卻10 s，從鋁液到脫模劑的垂直與水平運動時間約為7．5 s，則一個周期的時間約為3"7 s。

2 熱疲勞試驗檢測
2．1試樣溫度測試

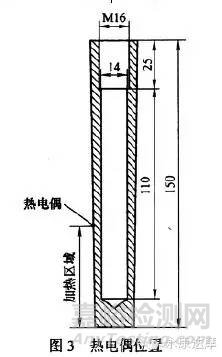

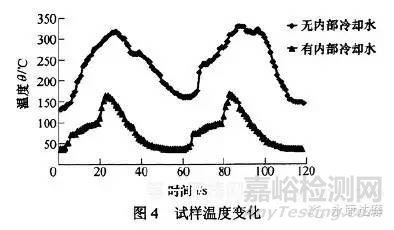

試樣在試驗過程中激熱激冷，溫度變化劇烈。由于鋁液溫度是800℃，可以用K型熱電偶測量試樣的溫度。為了不破壞試樣，使用熱電偶絲定位焊在試樣表面。由于熱電偶在鋁液和水里會發生短路，熱電偶只能定位焊在液面邊沿上，如圖3所示。試樣的溫度變化如圖4所示。

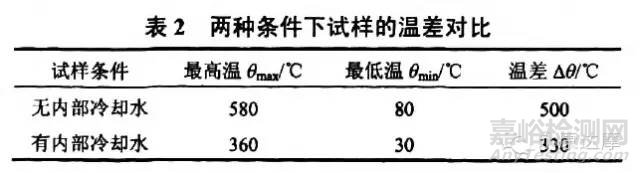

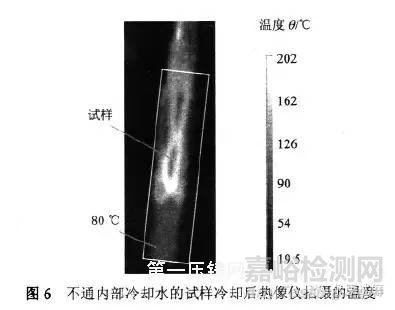

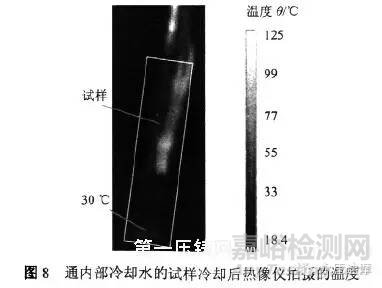

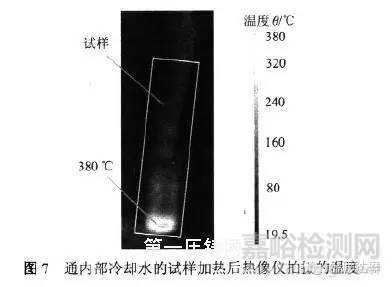

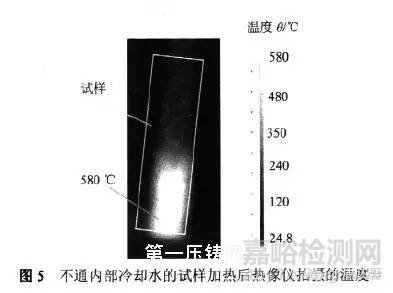

以上測量的溫度變化并不能得到整個試樣在加熱后最高溫和冷卻后最低溫。使用非接觸式熱像儀可以測量并記錄兩種試樣出爐后的表面溫度和出水后的表面溫度，如圖5～8所示。由于試樣在加熱過程中與鋁液接觸，試樣表面達到了最高溫，而在冷卻過程中與脫模劑接觸，試樣表面達到了最低溫，試樣表面是溫度變化最大的部位。因此通過測量試樣表面溫度可以得到試樣在整個周期內的最大溫差。通內部冷卻水的試樣出現最大溫差的地方在試樣厚實的底部。內部冷卻水對此部位的冷卻效果最差。通內部冷卻水的與不通內部冷卻水的試樣溫差對比如表2所示。

2．2 試樣裂紋檢測

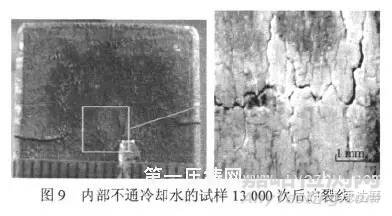

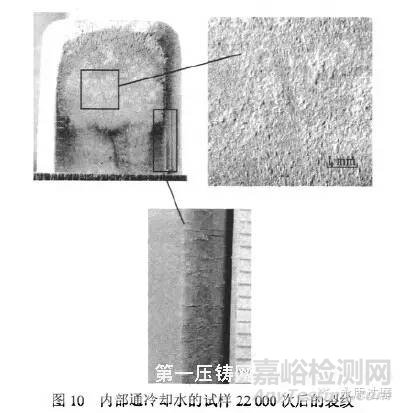

兩個試樣在試驗過程中每3 000～4 000次進行一次表面裂紋掃描與測量和表面殘余應力測量。表面裂紋測量是判斷試樣是否失效的主要方法。不通內部冷卻水的試樣在循環試驗1 3 000次后試樣平面與棱角裂紋明顯且貫穿試樣，試樣失效報廢，如圖9所示。試樣平面裂紋首先出現在厚度尺寸變化的地方，并由此擴散，最終貫穿試樣。通內部冷卻水的試樣在循環試驗22 000次后試樣平面沒有明顯裂紋，棱角出現微裂紋，如圖10所示。

裂紋檢測結果表明試樣中通冷卻水大幅度降低了試樣的溫差，延遲裂紋的出現，減緩裂紋的擴展，大幅度提高了試樣的熱疲勞壽命。

2．3試樣應力檢測

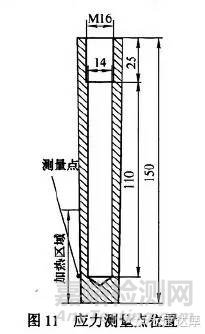

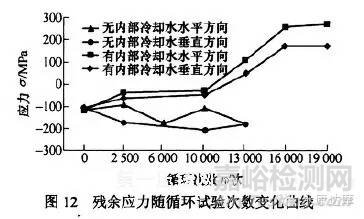

試樣表面殘余應力采用x射線法測量，分別從水平和垂直兩個方向測量應力。殘余應力測量方位在試樣平面中心線距離底部30 rain的位置，為試樣加熱區域的中心處，如圖11所示。其殘余應力隨循環試驗次數變化曲線如圖12所示。試樣在機加工完成后存在機械加工的殘余壓應力。有內部冷卻水的試樣殘余應力隨著循環次數的增加，應力值由負值變?yōu)檎?，即由壓?yīng)力轉變?yōu)槔瓚?yīng)力，并且拉應力在不斷增大。無內部冷卻水的試樣殘余應力變化不明顯，在13 000次后測量位置出現裂紋，表面應力測量失效。

2．4熱疲勞壽命預測

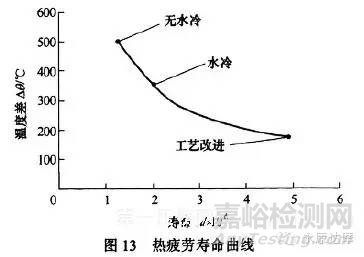

從本試驗研究中可以得到，不通內部冷卻水的試樣溫度差達到500℃，壽命為13 000次。通內部冷卻水的試樣溫度差達到330℃，循環次數達到22 000次。壓鑄模具溫差越低，壓鑄模具的壽命越長，兩者近似成反比關系。由此做出溫度差與循環次數曲線，即為熱疲勞壽命曲線，如圖13所示。本研究壓鑄模具熱疲勞試驗的工藝條件較為惡劣，如果改進工藝條件，讓模具溫差降低到200℃，根據熱疲勞壽命曲線可以大致地預測模具壽命可以達到50 000次左右，如圖13所示。降低模具溫差的工藝改進的方法主要有以下幾種：降低鋁液溫度；縮短壓鑄模具在鋁液中受熱時間；提高脫模劑溫度；縮短壓鑄模具在脫模劑中冷卻時間：改進壓鑄模具結構。

3 熱疲勞數值模擬研究

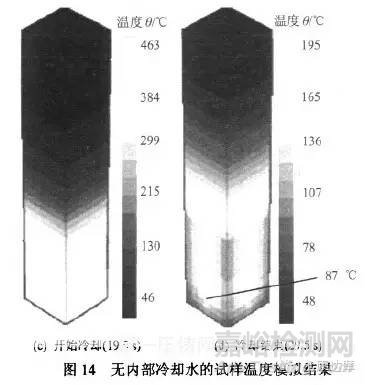

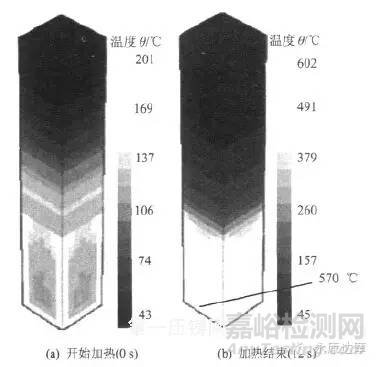

使用自主開放的軟件對該試驗過程試樣的溫度場進行數值模擬。針對本試驗研究的工藝流程，模擬試樣在加熱、移動、冷卻、再移動的循環過程中溫度變化?？紤]了鋁液中加熱、噴霧或脫模劑中冷卻、空氣中換熱冷卻等，循環模擬參數設為在800℃下加熱12 s，空冷7．5 s，在室溫脫模劑中冷卻lOs，再空冷7．5 s。在周期循環多次后，溫度變化過程穩定，如圖14所示。

4結論
(1)本研究自制了模擬壓鑄過程的熱疲勞試驗機，建立了在鑄造環境下的模具熱疲勞試驗。試驗表明，內部水冷可以降低模具最大溫差，提高模具熱疲勞壽命，可以得到關于溫差的模具熱疲勞壽命預測曲線。

(2)模擬了模具整個工藝過程的溫度變化，與試驗實際情況相近。不同工藝下模具溫差可以使用數值模擬得到。

(3)結合以上的模具熱疲勞壽命曲線和數值模擬，在改進工藝后也可以預測到模具熱疲勞壽命。無內部冷卻水試樣的模擬結果顯示試樣底部最高溫為570℃，與試驗實際測量相差一10℃；最低溫為87℃，與試驗實際測量相差+7℃。數值模擬與試驗實際情況的溫度誤差在土lO℃內，兩者溫度變化非常相近，模擬的準確性在熱疲勞試驗得到驗證。于是可以把數值模擬結果的溫度差與熱疲勞壽命曲線結合起來預測模具熱疲勞壽命。當改進工藝，比如模具結構、內部冷卻水結構、澆注溫度、開合模時間、刷脫模劑量等，可以用數值模擬方法得到模具的最大溫差，根據熱疲勞壽命曲線預測模具壽命。
