高碳鉻軸承鋼制的鐵路軸承零件，在制造過程及用戶驗收的磁粉探傷時，相關磁痕顯示及假磁痕顯示很少，發生幾率較高的多為非相關磁痕顯示。

制造鐵路客車、機車軸承套圈和滾動體的材料大多數為高碳鉻軸承鋼GCr18Mo及GCr15；原材料的各項技術要求應符合鐵道部行業標準TB/T 2232-2010 《鐵道車輛滾動軸承技術條件》中關于GCr18Mo及GCr15的規定要求。

軸承零件非相關磁痕的規律特點

洛陽LYC軸承有限公司的仵永剛、張玲等研究人員對原材料帶狀組織引起的非相關磁痕顯示的形貌進行了分類和總結，發現其產生的部位及分布的規律有如下特征：

• 第一種是套圈端面磁痕沿周向端面分布的點狀及線狀磁痕；
• 第二種是磁粉聚集沿套圈外徑、內徑、內滾道及外滾道的軸向磁痕；
• 第三種是沿套圈內滾道、外滾道的周向磁痕，滾子滾道軸向磁痕。
• 另外：有些是因零件應力應變產生的磁痕，發現頻率較少。

從磁痕的密集程度而言：有單條、多條、數條，有單點、多點、數點。

從磁痕的形貌來看：一種是有規律性的非相關磁痕，一種是隨機性的非相關磁痕。

軸承零件的磁粉探傷

1、工藝流程：

檢查探傷設備各部分動作→各類工具檢查→軸承零件已磨削→按照要求設置參數→日常性能校驗→零件進行復合磁化→噴磁懸液→觀察及判定→退磁。

2、設備型號：

套圈磁粉探傷機選用CJW-9000探傷機，滾子磁粉探傷機選用CJW-1500探傷機。

3、探傷方法和參數要求：

均采用非熒光磁粉復合磁化濕法連續法探傷試驗，可同時發現工件表面全方位的缺陷。

根據零件的尺寸大小，選擇合適的磁粉探傷參數，避免磁場過低時造成缺陷漏檢；磁場過強時易產生過飽和磁化, 形成偽缺陷磁痕。

4、探傷規則：

《鐵路客車輪軸組裝檢修及管理規則》和《鐵路貨車輪軸組裝檢修及管理規則》均要求鐵路軸承零件應進行100%的磁粉探傷檢驗。通過磁粉探傷檢驗，可以檢驗軸承零件存在的原材料缺陷（如裂紋）、鍛造缺陷（如折疊、過燒）、熱處理缺陷（如淬火裂紋）及機械加工缺陷（如磨削裂紋）等，也可發現各種非相關磁痕顯示。

軸承零件的非相關磁痕形貌

1、帶狀組織

眾所周知，原材料的帶狀組織形成的磁痕顯示為非相關磁痕顯示。

鐵路客車軸承零件及貨車、機車軸承滾子均使用高碳鉻軸承鋼GCr18Mo和GCr15。此類高合金鋼經冶煉鋼錠凝固時產生的樹枝狀偏析，導致鋼的化學成分不均勻，在枝晶間隙中形成碳化物；鋼錠在軋制過程中，沿壓延方向被拉成帶狀，產生了組織的不均勻性。

碳化物條帶組織是一種微觀組織形態，當碳化物成條帶分布明顯時，由于碳化物與基體的磁導率不同，從而在兩相界面處形成漏磁場，導致磁粉積聚成為磁痕顯示。

大部分情況下，帶狀碳化物組織雖然會導致磁痕顯示，但其帶狀碳化物的級別并沒有超標。

帶狀碳化物組織所引起的磁痕具有如下特征：軸承套圈出現批量性的端面磁痕屬于偶發，比例較小的端面磁痕比較常見。

不同部位表現不同的特征：套圈端面磁痕形貌有長有短，有點狀也有線狀的；點狀磁痕較為密集，線狀磁痕有單條、多條及數條，均沿圓周方向分布；套圈外徑面、內徑面及滾道面大致沿軸向分布，表現為單條、多條及數條；一般表現為局部分布，且數條磁痕同時出現，這種現象比較常見；

磁痕具有重現性，即使重新過磨甚至磨削多遍，無法消除此種磁痕形貌；磁痕顯示的方向比較整齊,磁痕輪廓不分明，磁粉吸附與相關磁痕相比較為松散；擦掉磁痕后，肉眼外觀未見任何缺陷；

擦去磁痕后在放大鏡下觀察原磁痕處，未發現有裂紋分布；該磁痕部位截取試樣后顯微鏡下觀察，未見裂紋缺陷特征；缺陷處未發現材料夾雜物分布；冷酸洗腐蝕后無脫貧碳和燒傷。

與發紋磁痕的區別：非常細小，均勻而不濃密，但輪廓清晰（注：發紋是沿著圓鋼鋼材纖維組織方向分布）。

通過解剖大量的磁痕樣件，并觀察其微觀組織證明，磁痕的形成與碳化物聚集有關。

排除各類影響因素，如套圈的磨削燒傷、熱處理組織的影響等，進行分析和檢驗，可以確定此類磁痕并不是裂紋缺陷磁痕。碳化物條帶如未超出相關標準的技術要求，則沒有必要對此類磁痕過嚴控制。

（1）內圈滾道面磁痕形貌：

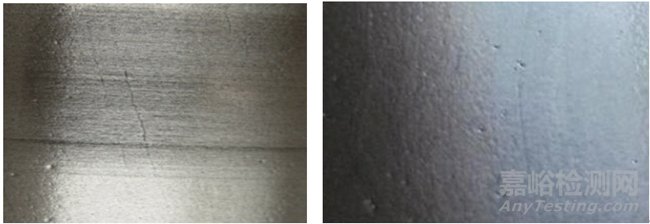

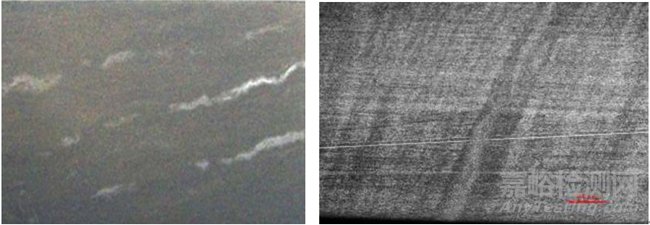

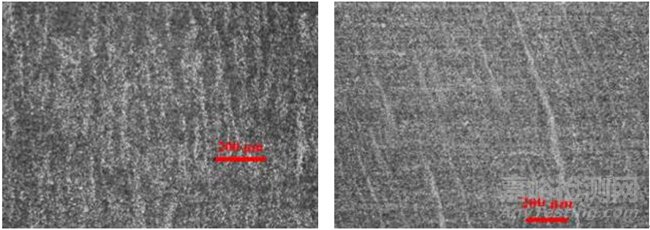

圖1（a）、（b）反映了內圈滾道面的不同形態的磁痕顯示特征和分布形貌，而圖1（c）、（d）分別代表和磁痕處對應的顯微組織，可見有帶狀碳化物分布。

外觀檢查發現，磁痕位于軸承內圈滾道，呈線狀，大致沿軸向分布，長約8mm，形貌見圖1（a）；磁痕位于軸承內圈滾道、斜坡處，呈現數條，且多沿軸向分布，長短不一，最長的一條約為15mm，磁痕形貌見圖1（b）。


（a）磁痕形貌1；（b）磁痕形貌2


（c）帶狀組織1；（d）帶狀組織2
圖1 內圈滾道面磁痕及帶狀組織形貌


（2）外圈外徑面磁痕形貌：

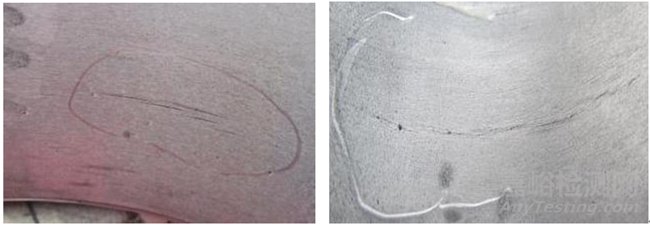

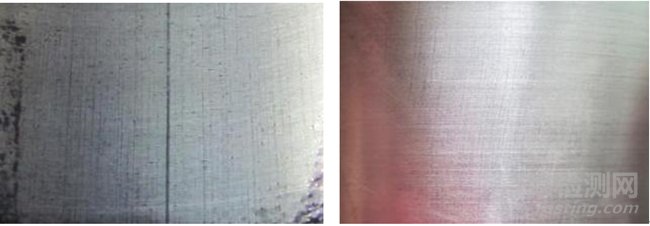

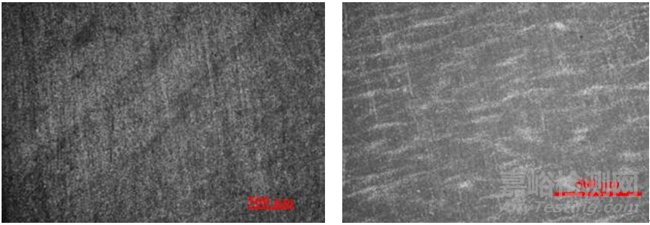

圖2（a）、（b）反映了外圈外徑面，有多條長短不一的沿軸向不同形態的磁痕顯示特征和分布形貌；在顯微鏡下觀察，原磁痕處的顯微及截面組織均可見該處有帶狀碳化物分布，圖2（c）反映了圖2（a）磁痕組織形貌；圖2（d）反映了圖2（b）磁痕處對應的截面組織分布形貌。


（a）磁痕形貌1；（b）磁痕形貌2


（c）帶狀組織1；（d）帶狀組織2
圖2 外圈外徑面及帶狀組織形貌


（3）內圈內徑面及外圈滾道面軸向磁痕形貌：

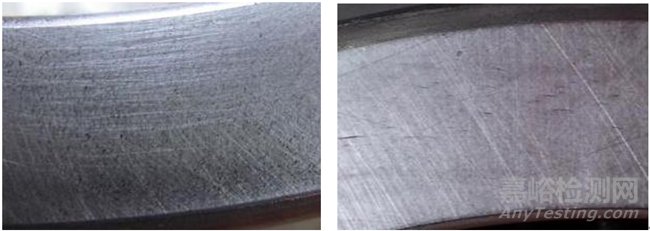

外觀檢查發現，內圈內徑面和外圈滾道沿軸向分布有數條磁痕，分別見圖3（a）、（b）；其原磁痕處的帶狀組織形貌分別見圖3（c）、（d）。

（a）磁痕形貌1；（b）磁痕形貌2；


（c）帶狀組織1；（d）帶狀組織2
圖3 內圈內徑及外圈滾道磁痕及組織形貌


（4）端面磁痕形貌：

套圈端面（打字面或非打字面均有）分布有多種形貌的磁痕。

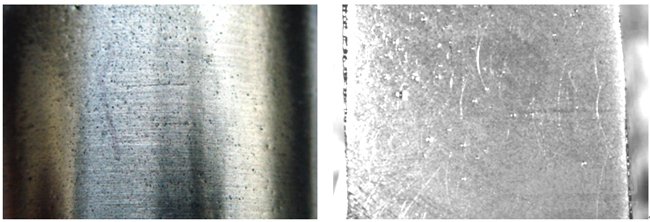

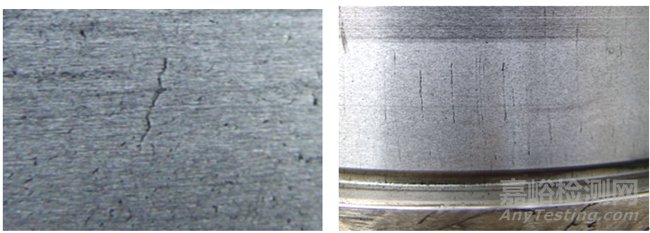

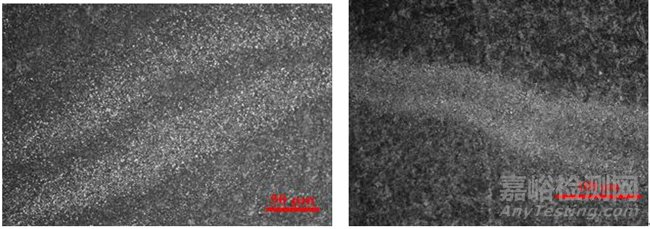

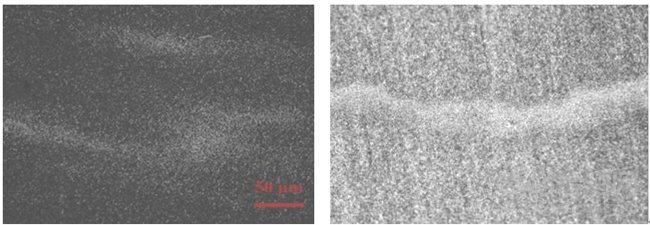

沿周向分布許多密密麻麻的點狀磁痕；有的靠外內徑有一側，占的比例較大，有的集中于端面某個區域；其形貌見圖4（a），觀察端面磁痕組織和截面組織均有帶狀組織分布，見圖4（e），為截面處的顯微組織分布。

多條短線狀端面聚集的大面積粗磁痕，且長短不一，見圖4（b）；圖4（f）為其截面處帶狀碳化物組織分布。

套圈端面磁痕形貌與周向有一定的角度分布，呈現角度型數條磁痕分布，見圖4（c）；圖4（g）為其截面處的顯微組織分布。

外觀檢查發現磁痕呈短線狀，長短不一，且大致沿圓周方向密集分布，其形貌見圖4（d）；反映端面磁痕處的顯微組織見圖4（h）。

依照TB/T 3010《鐵道車輛滾動軸承高碳鉻軸承鋼訂貨技術條件》，上述帶狀組織評級均不超標。


（a）磁痕形貌1；（b）磁痕形貌2


（c）磁痕形貌3；（d）磁痕形貌4

（e）帶狀組織1；（f）帶狀組織2


（g）帶狀組織3；（h）帶狀組織4
圖4 套圈端面周向磁痕及組織形貌


2、機械加工

根據上述引起非相關磁痕的原因可知，套圈外徑表面有聚粉現象的直接原因是：套圈被磁化時,外徑表面有磕碰的區域因?yàn)楫a(chǎn)生塑性變形和冷作硬化，形成局部漏磁場，磁粉粒子被漏磁場吸附而聚集形成磁痕，當表面磕碰傷、劃傷被繼續磨削加工消除后，雖肉眼觀察不到明顯的磕碰痕跡，但因其表面殘余內應力未完全消失，該部位仍會形成微弱的漏磁場而吸附磁粉，這類磁痕屬于非相關磁痕。尤其是在產生塑性變形的冷作硬化部位，造成漏磁場增強，吸附磁粉明顯，因此，縱向磁化電流過大造成外徑面周向磁痕加劇。

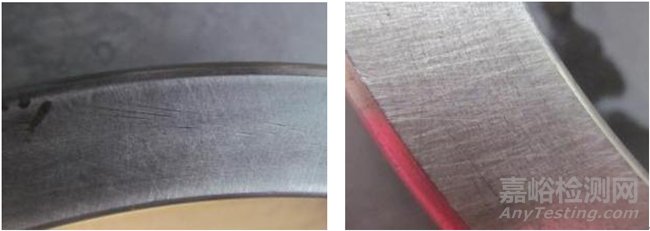

鐵路軸承零件外表面發生磕碰傷，產生塑性變形和冷卻硬化，其磁痕形貌見圖5。分析方法是首先觀察磁痕形貌，然后橫向切取原磁痕處制成金相試樣后觀察，缺陷處未發現材料夾雜物分布。冷酸腐蝕后觀察，缺陷處未發現脫貧碳及磨削燒傷。如圖5（a）所示，軸承滾子外徑面有三條磁痕，沿圓周方向分布，相互平行，長度約為3～6mm，該磁痕為機械傷所致。車輛段進行探傷時發現的，軸承內圈滾道有磁痕，如圖5（b），呈線狀，大致沿圓周方向分布，磁痕較分散，聚集程度不高，長約7mm，擦去磁痕后在放大鏡下觀察原磁痕處，未發現有裂紋分布。依據上述分析，該缺陷為非相關磁痕。

還有一種是機械劃傷所致的內徑面周向分布磁痕，呈現線狀分布，長度為2~6mm，見圖5（c）；圖5（d）中的劃傷沿軸向分布。該類磁痕的形貌大小長短不一，形態各異，嚴重者有局部塑性變形，也有的時輕微劃傷。


（a）磁痕形貌1；（b）磁痕形貌2


（c）磁痕形貌3；（d）磁痕形貌4
圖5 機械劃傷磁痕

3、流線磁痕

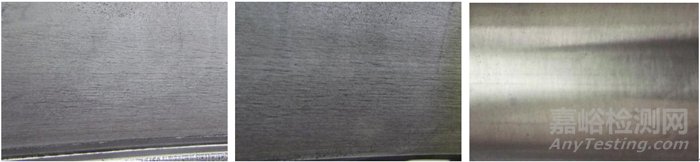

流線磁痕從磁痕分布的面積來看：有數條短線磁痕沿圓周方向分布，對此類磁痕形貌觀察，可以看到磁痕面積寬度方向從外圈滾道距離端面1/4高度到1/2高度分布；流線磁痕總長度分布占套圈周長的1/4~2/3，有的甚至整圈均稀疏分布，見圖6（a），（b）；觀察單個磁痕呈線狀，沿圓周方向分布，長度為1~6mm，且在整個滾道周向均有數條線狀磁痕分布。流線磁痕分布在工件滾道面，分布面積廣泛，且均沿滾道周向分布。對其磁痕進行解剖和顯示斷面流線，可知此類磁痕與流線有關。外觀滾子外徑面呈現不是十分清晰可見的虛磁痕，沿滾道材料軋制方向分布有數條，拋光腐蝕后觀察無任何組織缺陷，無裂紋，這種磁痕形貌罕見，其形貌見圖6（c）。



（a）磁痕形貌1；（b）磁痕形貌2；（c）磁痕形貌3
圖6 外圈滾道流線型磁痕及滾子虛磁痕

建議
（1）因原材料帶狀組織引起的軸承零件的非相關磁痕，產生幾率較高；雖然磁痕處的帶狀組織有時不超標，但會導致此類組織會出現磁痕。由于碳化物條帶未超出相關標準的技術要求，因此沒有必要對此類磁痕過嚴控制。
（2）國內鋼廠生產的電渣重熔鋼，應采取措施提高原材料帶狀碳化物的均勻性，減少此類非相關磁痕的產生，最大限度的滿足鐵路安全生產所要求的材料純凈度；同時軸承制造廠家應對進廠原材料實施塔形試樣檢驗，避免因帶狀組織引起的批量非相關磁痕的發生。
（3）軸承在加工、檢測、搬運、組裝等環節應避免磕碰傷，減少由于零件表面冷作硬化而導致的非相關磁痕。

節選自《無損檢測》2015年11期
本文作者：仵永剛，洛陽LYC軸承有限公司工程師，主要從事軸承零件的失效分析工作。
              張玲，洛陽LYC軸承有限公司高級工程師，主要研究方向?yàn)檩S承零件非相關磁痕的研究。
