本文通過有限元分析軟件ANSYS對鍛制輪轂進行彎曲疲勞的模擬分析,從仿真分析計算所得的疲勞壽命云圖中,可以直觀的判斷出輪轂的疲勞發生區域,通過試驗研究,進一步證實了有限元在工程設計中的應用,為提高鍛制輪轂的壽命,提供了可行的辦法。
疲勞基本概念
疲勞是工程中最常見的一種零件破壞方式。金屬零件在交變載荷作用下,經過長期運轉后發生的破壞,稱為疲勞。對于輪轂來說,正常使用情況下產生的破壞也主要是疲勞破壞。工程上將疲勞分為高周疲勞和低周疲勞,在使用周期內,應力循環次數超過105次產生的疲勞,稱為高周疲勞;應力循環次數在102~105次之間的疲勞,稱為低周疲勞。
疲勞破壞的過程:零部件在循環載荷作用下,在局部的最高應力處,最弱的晶粒及應力最大的晶粒上形成微裂紋,然后發展成宏觀裂紋,裂紋繼續擴展,最終導致疲勞斷裂。所以,疲勞破壞經歷了裂紋形成、擴展、和瞬斷三個階段。疲勞裂紋源一般總是出現在應力最高的部位。對于受彎曲或扭轉的零件和構件,表層的應力最高,所以裂紋源大多在零件和構件表層的峰值應力處,如表面加工刀痕、表面應力集中部位、冶金過程中表面留下的缺陷、各種加工過程造成的表面裂紋等。觀察宏觀斷口可見,裂紋源可以是一個或多個,這主要由材料和受載情況決定。裂紋一般自亞表面一大晶粒處的穿晶斷裂開始。
疲勞試驗的有限元模擬
彎曲疲勞試驗標準及試驗方法

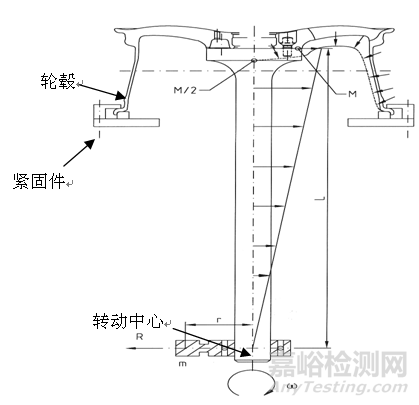

彎曲試驗的標準很多,常用的有日本JWL標準、美國DOT標準和ISO標準等,雖然可以遵循的標準很多,但所有標準的原理都是一樣的,都是模擬汽車轉彎時輪轂的受力情況,試驗裝置如圖1所示。

圖1轉彎彎曲疲勞試驗裝置
試驗臺有一個旋轉裝置,輪轂靜止不動,承受一個旋轉彎曲力矩M的作用,我們將根據此裝置確定輪轂的載荷情況。
疲勞試驗仿真
⑴輪轂彎曲試驗幾何模型的生成。

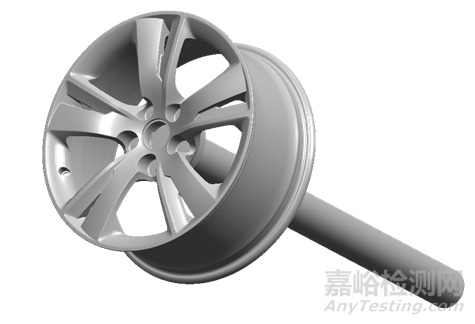

利用UG等CAD造型軟件,按圖紙要求建立輪轂3D實體模型,按試驗條件做出螺栓、法蘭及旋轉軸的3D造型如圖2所示。

圖2 輪轂結構的有限元分析實體模型
⑵輪轂彎曲試驗分析模型的建立。
完成輪轂幾何模型后,就可以建立它的有限元模型,首先是進行網格劃分(Mesh)。由于輪轂是形狀極不規則的實體,因此選用對邊界擬合能力較強的四面體10節點Solid92單元對輪轂進行有限元網格劃分,網格劃分完成后共生成320753個節點,181748個單元,網格劃分后的模型如圖3所示。

圖3 輪轂結構的網格模型
(節選自《鍛造與沖壓》雜志,2015年·第11期)
